ผู้ผลิตสถานีย่อยประเภทอเมริกันที่เชื่อถือได้

เมื่อนักวางผังเมืองเผชิญกับการขาดแคลนที่ดินและต้นทุนอสังหาริมทรัพย์ที่พุ่งสูงขึ้นในชุมชนที่อยู่อาศัย พวกเขาถามว่า: การกำหนดค่าสถานีย่อยใดที่ให้พื้นที่ที่เล็กที่สุด โดยไม่กระทบต่อความน่าเชื่อถือสำหรับเครือข่ายการจำหน่ายกลางแจ้ง Lugao Power Co., Ltd. ตอบโจทย์นี้ด้วยโซลูชัน American Type Substation ของเรา ซึ่งได้รับการออกแบบทางวิศวกรรมด้วยการออกแบบสามช่องอันโดดเด่น ได้แก่ หม้อแปลงไฟฟ้า ส่วนไฟฟ้าแรงสูงและแรงดันต่ำ โดยมีหน่วยหม้อแปลงแช่น้ำมันแบบปิดสนิทซึ่งมีปริมาตรประมาณหนึ่งในสามถึงหนึ่งในห้าของปริมาณเทียบเท่าประเภทยุโรป ทำให้เป็นโซลูชั่นที่ดีที่สุดสำหรับการกระจายพื้นที่ในเมืองที่มีพื้นที่จำกัด

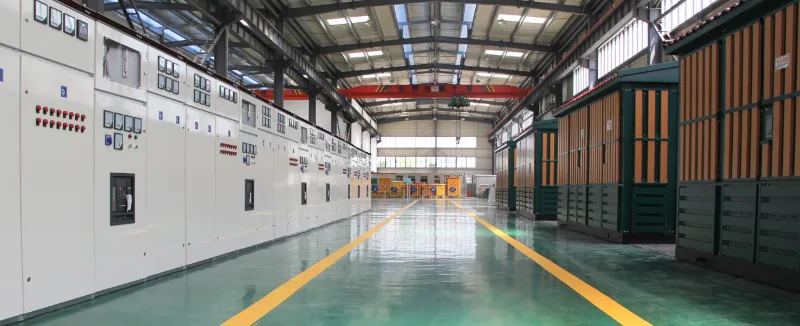

American type substation factory

วิธีเลือกระหว่างอเมริกันกับสถานีย่อยประเภทยุโรปสำหรับโครงการของคุณ?

เมื่อประเมินซัพพลายเออร์สถานีย่อยหม้อแปลงชนิดกล่องที่ผ่านการรับรอง ทีมจัดซื้อทางวิศวกรรมมักถาม: เราควรระบุมาตรฐานการออกแบบของอเมริกาหรือยุโรปสำหรับเครือข่ายการจัดจำหน่ายของเราหรือไม่ คำตอบขึ้นอยู่กับพื้นที่ไซต์ที่มีอยู่ การตั้งค่าตารางภูมิภาค และสภาพแวดล้อมการติดตั้ง

สถานีย่อยประเภทอเมริกันมีการออกแบบสามช่องที่โดดเด่น ได้แก่ ส่วนหม้อแปลงไฟฟ้าแรงสูงและแรงดันต่ำ โดยช่องหม้อแปลงมักจะใช้หน่วยที่ปิดสนิทและแช่น้ำมัน การออกแบบนี้เน้นย้ำถึงขนาดที่กะทัดรัด โดยให้ปริมาณประมาณหนึ่งในสามถึงหนึ่งในห้าของปริมาณของหน่วยประเภทยุโรปที่มีความจุเท่ากัน ปริมาณที่ลดลงทำให้เหมาะอย่างยิ่งสำหรับการติดตั้งกลางแจ้งในชุมชนที่อยู่อาศัย เครือข่ายการกระจายสินค้าในเมือง และลานที่มีพื้นที่จำกัดซึ่งห้ามไม่ให้ต้นทุนที่ดิน

ต่างจากการออกแบบแบบยุโรปตามห้องที่ให้ความสำคัญกับการเข้าถึงบริการ การกำหนดค่าแบบอเมริกันได้รับการปรับให้เหมาะสมเพื่อความหนาแน่น การออกแบบถังปิดผนึกช่วยลดความจำเป็นในทางเดินบำรุงรักษาที่กว้างขวาง ทำให้สามารถติดตั้งในพื้นที่จำกัด เช่น ริมถนน แปลงสาธารณูปโภคขนาดเล็ก หรือภายในบริเวณที่พักอาศัย ประสิทธิภาพของพื้นที่นี้แปลโดยตรงเป็นการประหยัดต้นทุนการซื้อที่ดินอย่างมีนัยสำคัญสำหรับนักพัฒนาและสาธารณูปโภค

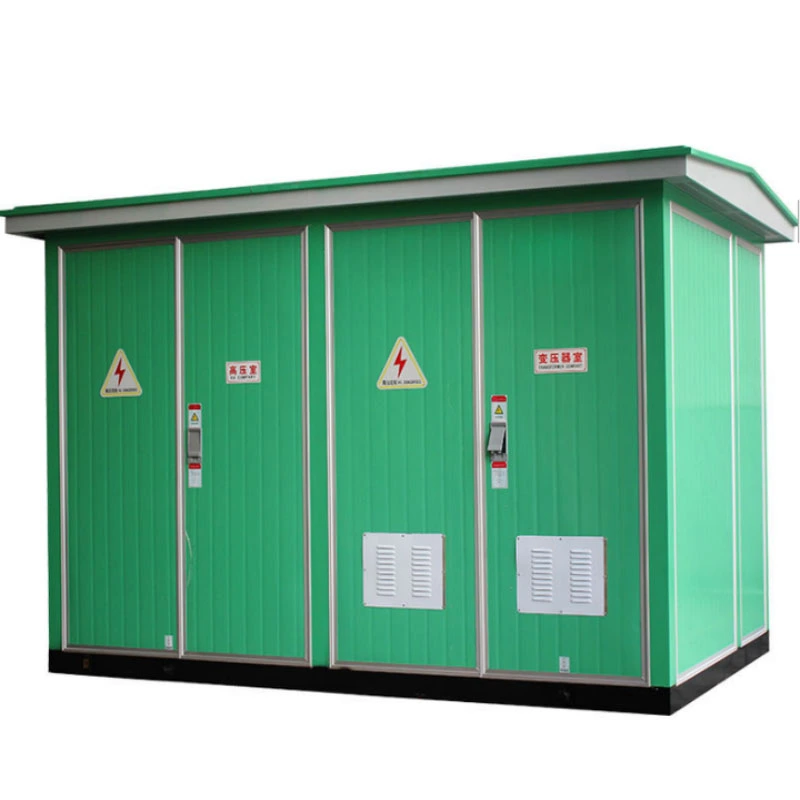

American type substation

ลูกาโอ รับประกันความสมบูรณ์ของไดอิเล็กทริกในตู้ขนาดกะทัดรัดได้อย่างไร

สถานีไฟฟ้าย่อยแบบอเมริกันจะต้องทนทานต่อไฟกระชากจากฟ้าผ่า การสลับแรงดันไฟฟ้าเกิน และความเครียดจากความร้อนที่เกิดจากโหลดอย่างต่อเนื่องภายในปริมาตรที่ลดลงอย่างมากลูกาโอสถานีย่อยประเภทอเมริกันได้รับการออกแบบทางวิศวกรรมด้วยฐานอิเล็กทริกสูงที่ผ่านการตรวจสอบอย่างเข้มงวด: ความถี่ของกำลังทนที่ 42 kV เป็นเวลาหนึ่งนาที และแรงกระตุ้นฟ้าผ่าทนที่ 75 kV ในด้านไฟฟ้าแรงสูง เกณฑ์เหล่านี้ตรงหรือเกินกว่ามาตรฐานของสหรัฐอเมริกา (ANSI/IEEE) และมาตรฐานสากล ปกป้องขดลวดหม้อแปลงภายในและส่วนประกอบสวิตช์เกียร์จากการรบกวนของกริด

การออกแบบที่กะทัดรัดต้องการการจัดการระบายความร้อนที่เหนือกว่า อุณหภูมิโหลดเต็มที่ของเราเพิ่มขึ้น ประมาณ 45.1 K สำหรับขดลวดไฟฟ้าแรงสูงและ 52.9 K สำหรับขดลวดแรงดันต่ำ ซึ่งยังคงอยู่ภายในขีดจำกัดที่กำหนดโดย IEEE อย่างสม่ำเสมอ การออกแบบตู้ประกอบด้วยเส้นทางระบายอากาศที่ได้รับการปรับปรุงและพื้นผิวกระจายความร้อนที่ระบายความร้อนออกจากส่วนประกอบที่สำคัญ ป้องกันฮอตสปอตเฉพาะที่ลดคุณภาพฉนวนกระดาษและเร่งการเสื่อมสภาพของน้ำมันในสภาพแวดล้อมถังที่ปิดสนิท

การคุ้มครองโครงสร้างและสิ่งแวดล้อมใดบ้างที่บูรณาการ?

เมื่อต้องเผชิญกับสภาพอากาศ ฝุ่น และการกระแทกโดยไม่ได้ตั้งใจ ตู้สถานีย่อยขนาดกะทัดรัดทำหน้าที่เป็นการป้องกันแรกต่อการเสื่อมโทรมของสิ่งแวดล้อม สถานีย่อยประเภทอเมริกัน Lugao ได้รับระดับการป้องกัน IP44 ซึ่งให้ความต้านทานที่มีประสิทธิภาพต่ออนุภาคของแข็งที่เข้ามาและการกระเด็นของน้ำ ทำให้เหมาะสำหรับการติดตั้งในลานกลางแจ้งที่สัมผัสกับองค์ประกอบต่างๆ ตัวเครื่องสร้างจากเหล็กที่ทนต่อการกัดกร่อนพร้อมการปรับสภาพพื้นผิวที่ป้องกันการกัดกร่อน ตัวเครื่องทนทานต่ออุณหภูมิแวดล้อมที่รุนแรง ความชื้นสูง และบรรยากาศชายฝั่งที่มีฤทธิ์กัดกร่อน ทำให้มั่นใจในความสมบูรณ์ของโครงสร้างตลอดอายุการใช้งานหลายทศวรรษ

ช่องหม้อแปลงที่ปิดสนิทช่วยเพิ่มการปกป้องสิ่งแวดล้อมอีกชั้นหนึ่ง แตกต่างจากหน่วยเติมน้ำมันทั่วไปที่ต้องใช้ถังอนุรักษ์และช่องระบายอากาศแบบซิลิกาเจล หน่วยประเภทอเมริกันของ Lugao มีการออกแบบที่ปิดสนิทอย่างสมบูรณ์เพื่อป้องกันความชื้นซึมเข้าไปและการเกิดออกซิเดชันของน้ำมัน ทำให้ไม่ต้องบำรุงรักษาที่เกี่ยวข้องกับการเปลี่ยนช่องระบายอากาศและการเติมน้ำมัน

ลูกาโอ ตรวจสอบความสามารถในการทนต่อการลัดวงจรในการออกแบบที่กะทัดรัดได้อย่างไร

เครือข่ายการกระจายสินค้าย่อมประสบกับกระแสไฟฟ้าขัดข้องอย่างหลีกเลี่ยงไม่ได้ ความสามารถของสถานีย่อยในการเอาชีวิตรอดจากเหตุการณ์เหล่านี้โดยไม่มีการเสียรูปภายในหรือความเสียหายของบัสบาร์นั้นไม่สามารถต่อรองได้ สถานีย่อยประเภทอเมริกัน Lugao ได้รับการทดสอบสำหรับการทนต่อการลัดวงจร ตัวอย่างพิกัด ได้แก่ 20 kA RMS ที่ด้านไฟฟ้าแรงสูง พร้อมการตรวจสอบหลังการทดสอบเพื่อยืนยันความสมบูรณ์ของข้อต่อบัสบาร์และการเสียรูปของโครงสร้างเป็นศูนย์ โครงสร้างถังที่มีขนาดกะทัดรัดและแข็งแกร่งช่วยเพิ่มความแข็งแรงทางกลโดยการลดช่วงภายในที่อาจเบี่ยงเบนไปภายใต้แรงแม่เหล็กไฟฟ้า ทำให้วิศวกรโครงการมั่นใจได้ว่าสถานีย่อยของเราจะรักษาเสถียรภาพของระบบภายใต้สภาวะความผิดพลาดที่ต้องการมากที่สุด

ตัวเลือกความจุ แรงดันไฟฟ้า และการกำหนดค่าใดบ้างที่ Lugao สามารถจัดหาได้

เวิร์กช็อปการผลิตที่ได้รับการรับรองมาตรฐาน ISO9001 และ SGS ของ Lugao พร้อมด้วยสายการประกอบระดับมืออาชีพและช่องทดสอบกำลังเต็มรูปแบบ ผลิตสถานีย่อยประเภทอเมริกันตามมาตรฐานสากล ANSI, IEEE, GB, CE และ CCC อย่างเคร่งครัด รองรับการใช้งาน Plug-and-Play โดยตรงโดยไม่ต้องแก้ไขไซต์ที่มีค่าใช้จ่ายสูง

Lugao's ISO9001 production workshop

CE international standards of Box-type Transformer substation

คลาสแรงดันไฟฟ้าและช่วงความจุ

สถานีย่อยประเภทอเมริกัน 30kV / 35kV：ออกแบบมาสำหรับสถานีไฟฟ้าย่อยระบบจำหน่ายไฟฟ้า ระบบรวบรวมฟาร์มกังหันลม และเขตอุตสาหกรรมหนักที่ต้องการการแปลงแรงดันไฟฟ้าปานกลาง พร้อมทนต่อการลัดวงจรที่แข็งแกร่งและระดับการปล่อยประจุบางส่วนต่ำ โดดเด่นด้วยรูปแบบสามช่องขนาดกะทัดรัดที่เหมาะสำหรับการติดตั้งภายนอกอาคาร
สถานีย่อยสมาร์ท/คอมแพคบ็อกซ์ 24kV (20kV)：มาพร้อมกับโมดูลอัจฉริยะทั้งด้าน HV และ LV ช่วยให้สามารถควบคุม การตรวจจับ การส่งสัญญาณ และการควบคุมจากระยะไกลสำหรับแอปพลิเคชันระบบกริดอัตโนมัติของรัฐ เหมาะสำหรับอาคารสูงในเมือง บ้านพักอาศัย และโครงสร้างพื้นฐานของเทศบาล
สถานีย่อยกระจาย 11kV / 10kV：เหมาะสำหรับอาคารพาณิชย์ ชุมชนที่อยู่อาศัย และโครงการไฟฟ้าในชนบท นำเสนอการออกแบบถังลูกฟูกหรือตัวเลือกหม้อแปลงชนิดแห้ง ช่วยลดข้อกำหนดในการบำรุงรักษาของผู้ควบคุม และรับประกันการทำงานที่เชื่อถือได้ในสภาพแวดล้อมกลางแจ้งที่รุนแรง

ตัวเลือกหม้อแปลงและสวิตช์เกียร์

ลูกาโอ นำเสนอการกำหนดค่าภายในที่ยืดหยุ่นเพื่อให้ตรงกับข้อกำหนดเฉพาะของโครงการ:

· ประเภทหม้อแปลงไฟฟ้า: แช่น้ำมันที่ปิดสนิท(S9, S11, S13, SH15) หรือแบบแห้ง (SCB10, SCB11, SCBH15) เพื่อรองรับความต้องการด้านความปลอดภัยจากอัคคีภัยและสิ่งแวดล้อม การออกแบบถังแบบปิดผนึกช่วยลดความจำเป็นในการบำรุงรักษาถังเก็บน้ำมันและช่องระบายอากาศ

· สวิตช์เกียร์ไฟฟ้าแรงสูง:ตู้ XGN15, HXGN17 หรือ KYN28A ที่มีสวิตช์โหลดหรือการกำหนดค่าเซอร์กิตเบรกเกอร์สุญญากาศ รองรับเครือข่ายวงแหวน เทอร์มินัล หรือโหมดแหล่งจ่ายไฟคู่

· การกระจายแรงดันต่ำ:สวิตช์เกียร์ GGD, GCS หรือ MNS พร้อมฟังก์ชันการชดเชยขาเข้า ขาออก และปฏิกิริยาตอบสนอง รองรับโครงสร้างแบบแผงหรือแบบติดตู้

จะเลือกสถานีย่อยประเภทอเมริกันในอุดมคติสำหรับพื้นที่ในเมืองที่มีพื้นที่จำกัดได้อย่างไร

สำหรับสถานีย่อยแบบดั้งเดิมที่มีพื้นที่กว้างขวาง การติดตั้งแบบอาคารทั่วไปยังคงเป็นไปได้ อย่างไรก็ตาม ชุมชนที่อยู่อาศัยในเมือง ย่านการค้าที่คับคั่ง และการติดตั้งริมถนนต้องการโซลูชันที่ปรับพื้นที่ให้เหมาะสม สถานีย่อยแบบอเมริกันที่มีปริมาตรขนาดกะทัดรัด (หนึ่งในสามถึงหนึ่งในห้าของประเภทเทียบเท่าของยุโรป) เหมาะอย่างยิ่งสำหรับการใช้งานเหล่านี้ซึ่งมีการห้ามไม่ให้มีต้นทุนที่ดิน Lugao นำเสนอการเพิ่มประสิทธิภาพพื้นที่ที่ปรับแต่งได้ ช่วยลดความต้องการพื้นที่กราวด์โดยรวมโดยใช้สวิตช์เกียร์ความหนาแน่นสูงและการออกแบบหม้อแปลงแบบรวม ขนาดพื้นที่ที่ลดลงทำให้สามารถติดตั้งบนแปลงสาธารณูปโภคขนาดเล็ก ภายในบริเวณที่พักอาศัย หรือข้างถนนได้โดยไม่กระทบต่อโครงสร้างพื้นฐานที่มีอยู่
