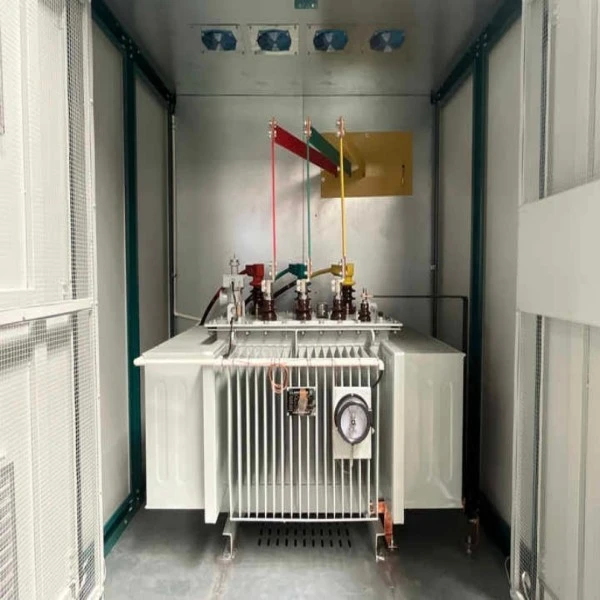

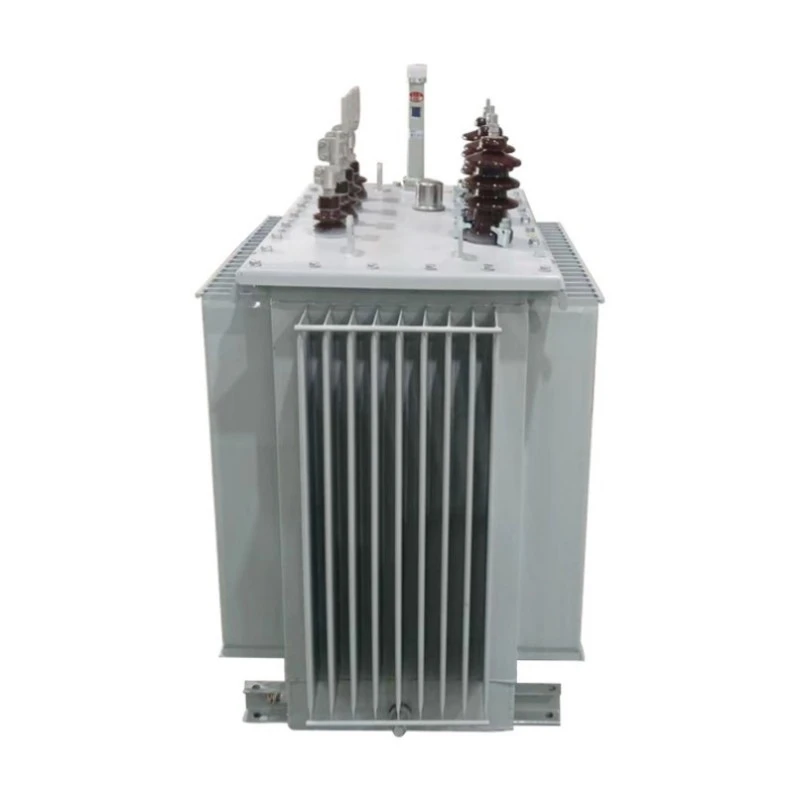

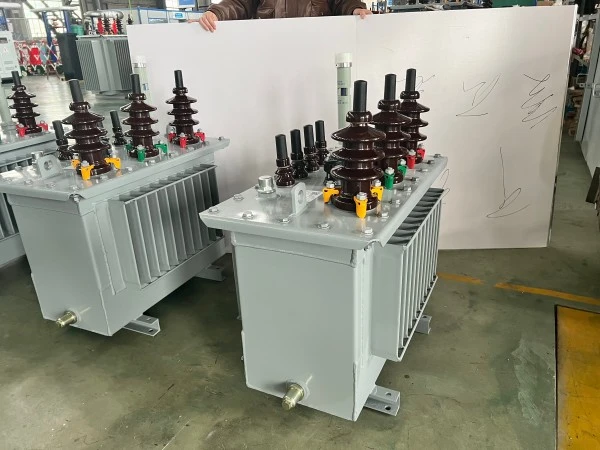

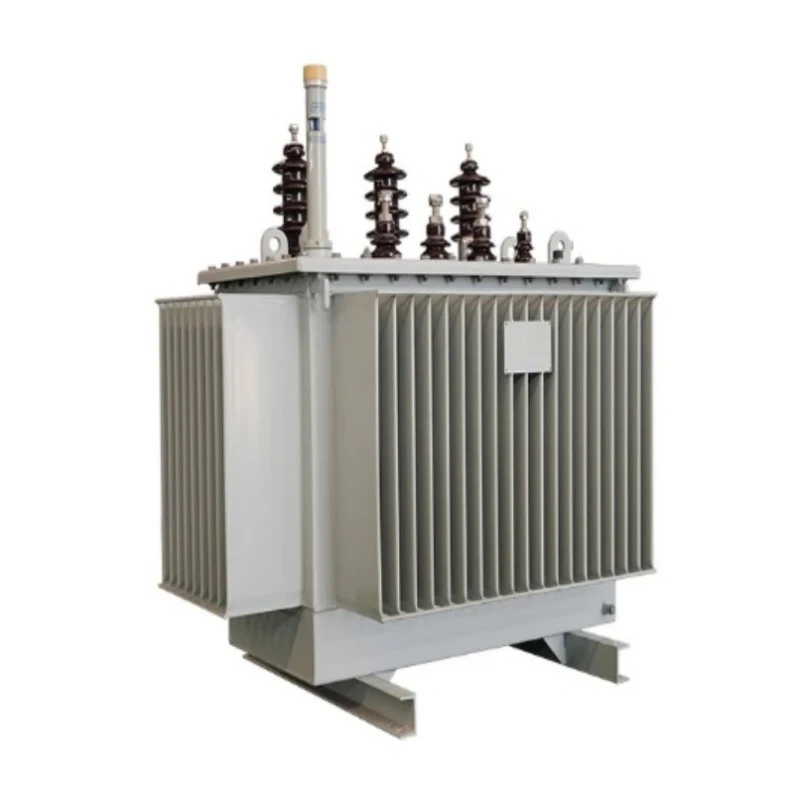

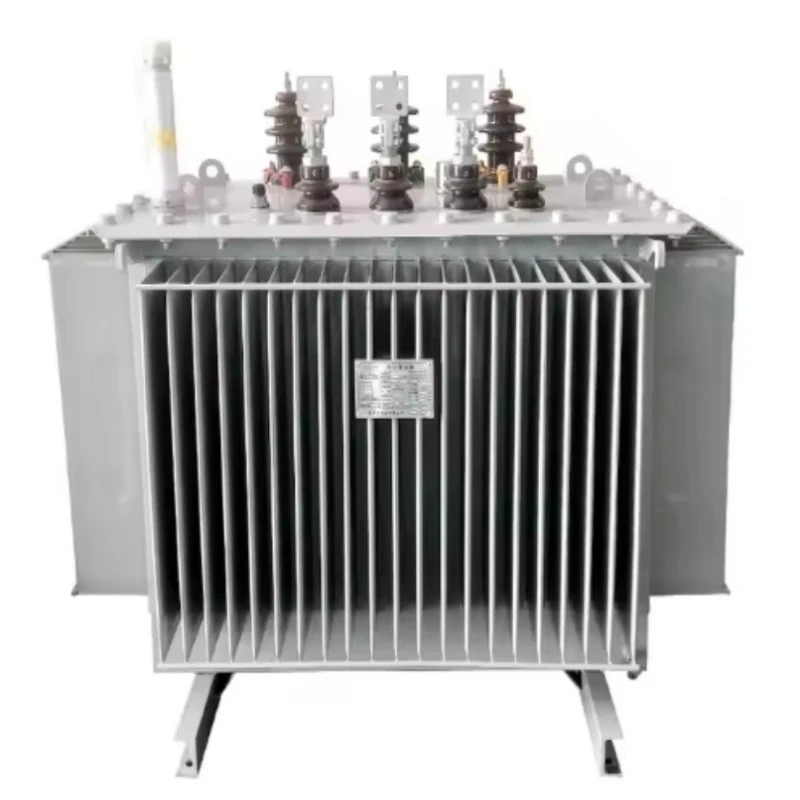

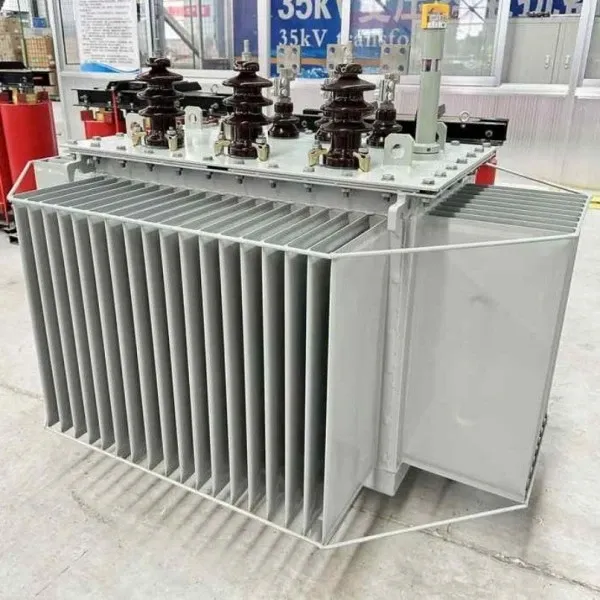

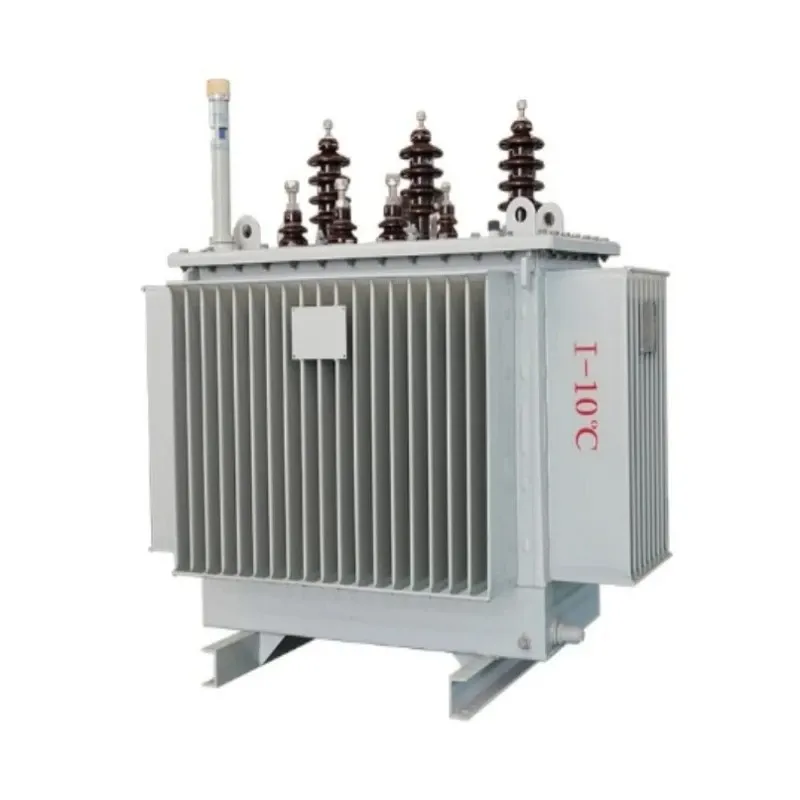

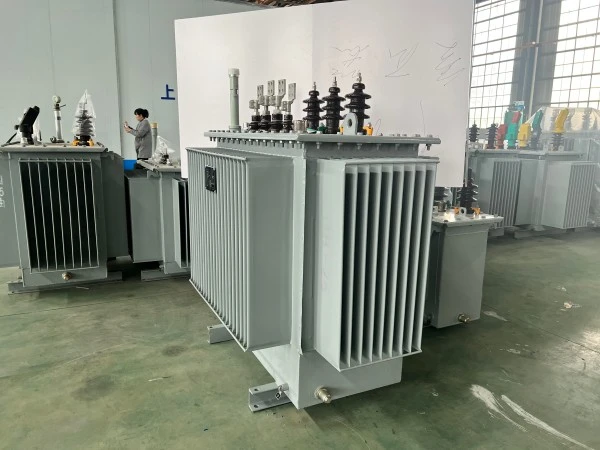

S13 หม้อแปลงไฟฟ้าแบบฝังน้ำมันเฟสเดียว

หม้อแปลงไฟฟ้าแบบฝังน้ำมันเฟสเดียว S13 ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะสำหรับการใช้งานแหล่งจ่ายไฟแบบเฟสเดียว เช่น การใช้พลังงานไฟฟ้าในชนบท ระบบจำหน่ายแบบติดเสาในที่พักอาศัย และการใช้งานเชิงพาณิชย์ขนาดเบา การซื้อผลิตภัณฑ์นี้จะทำให้คุณได้รับหม้อแปลงที่มีประสิทธิภาพสูงและมีการสูญเสียต่ำ ซึ่งช่วยลดการสูญเสียที่ไม่มีโหลดได้อย่างมากเมื่อเทียบกับแบบทั่วไปS9และซีรีย์ S11มอบการประหยัดพลังงานที่วัดผลได้ตลอดอายุการใช้งาน

หม้อแปลงไฟฟ้านี้มีแกนเหล็กซิลิกอนที่มีเกรนซึ่งมีความสามารถในการซึมผ่านสูง พร้อมด้วยการออกแบบข้อต่อแบบขั้นบันได หรือแกนโลหะผสมอสัณฐานเพื่อการสูญเสียที่น้อยลง ระบบระบายความร้อนแบบแช่น้ำมันช่วยให้มั่นใจได้ถึงการจัดการระบายความร้อนที่ดีเยี่ยม ในขณะที่โครงสร้างถังลูกฟูกที่ปิดสนิทช่วยป้องกันการเกิดออกซิเดชันของน้ำมันและความชื้น ช่วยลดความต้องการในการบำรุงรักษาได้อย่างมาก การออกแบบที่กะทัดรัดและน้ำหนักเบาช่วยให้ติดตั้งเสาและเคลื่อนย้ายได้ง่าย

คุณสมบัติของผลิตภัณฑ์และการใช้งาน

คุณสมบัติ

ตรงหรือเกินกว่ามาตรฐาน IEC, ANSI, GB และ SANS

การสูญเสียขณะไม่มีโหลดต่ำมาก ต่ำกว่าซีรีส์ S11 ถึง 30%

การออกแบบถังลูกฟูกแบบปิดสนิทโดยไม่มีตัวป้องกัน

ความจุเกินพิกัดสูงและเสถียรภาพทางความร้อนที่เหนือกว่า

เสียงรบกวนต่ำ เหมาะสำหรับพื้นที่อยู่อาศัย

ความสามารถในการทนต่อการลัดวงจรได้ดีเยี่ยม

กะทัดรัดและน้ำหนักเบาสำหรับการติดตั้งแบบยึดกับเสาหรือแบบยกพื้น

ช่วงการต๊าปแรงดันไฟฟ้ากว้างเพื่อความยืดหยุ่นของกริด

มีตัวเลือกน้ำมันฉนวนที่เป็นมิตรต่อสิ่งแวดล้อม

การทำงานที่ไม่ต้องบำรุงรักษาภายใต้สภาวะการบริการปกติ

ถามตอบ: ข้อมูลเชิงลึกของผลิตภัณฑ์ที่สำคัญ

ถาม: หม้อแปลงแช่น้ำมันเฟสเดียวคืออะไร?

ตอบ: กหม้อแปลงแช่น้ำมันเฟสเดียว เป็นหม้อแปลงไฟฟ้าระบบจำหน่ายประเภทหนึ่งที่ใช้น้ำมันเป็นฉนวนในการทำความเย็นและเป็นฉนวน และได้รับการออกแบบให้ทำงานบนระบบไฟฟ้าเฟสเดียว โดยทั่วไปจะใช้ในพื้นที่ที่อยู่อาศัย การจ่ายไฟฟ้าในชนบท และการใช้งานเชิงพาณิชย์ขนาดเบาที่ไม่จำเป็นต้องใช้ไฟฟ้าสามเฟส การแช่น้ำมันช่วยกระจายความร้อนได้ดีกว่าและปกป้องส่วนประกอบภายในจากปัจจัยด้านสิ่งแวดล้อม

ถาม: ซีรีส์ S13 มีประสิทธิภาพด้านพลังงานที่สูงกว่ารุ่นก่อนๆ ได้อย่างไร

ตอบ: ซีรีส์ S13 มีประสิทธิภาพที่สูงขึ้นผ่านความก้าวหน้าที่สำคัญสองประการ: ประการแรก การใช้เหล็กซิลิกอนที่มีลายเกรนรีดเย็นรีดเย็นที่มีความสามารถในการซึมผ่านสูง พร้อมด้วยโครงสร้างแกนข้อต่อแบบตักแบบขั้นบันไดช่วยลดฮิสเทรีซิสและการสูญเสียกระแสไหลวนได้อย่างมาก ประการที่สอง แกนโลหะผสมอสัณฐานที่เป็นอุปกรณ์เสริมช่วยลดการสูญเสียที่ไม่มีโหลดได้มากถึง 50% เมื่อเทียบกับเหล็กซิลิคอนทั่วไป การปรับปรุงเหล่านี้ส่งผลให้ค่าการสูญเสียขณะไม่มีโหลดซึ่งต่ำกว่าซีรีส์ S11 ถึง 30% และต่ำกว่ามาตรฐานพลังงานของประเทศมาก

ถาม: เหตุใดโครงสร้างที่ปิดสนิทจึงมีความสำคัญสำหรับหม้อแปลงไฟฟ้าเฟสเดียว

ตอบ: หม้อแปลงไฟฟ้าแบบเฟสเดียวมักติดตั้งกลางแจ้งในพื้นที่ที่มีสภาพอากาศแปรปรวน ถังกระดาษลูกฟูกที่ปิดสนิทช่วยลดความจำเป็นในการอนุรักษ์และป้องกันการสัมผัสโดยตรงระหว่างน้ำมันที่เป็นฉนวนกับอากาศในบรรยากาศ ซึ่งจะหยุดการดูดซึมความชื้นและการเกิดออกซิเดชันของน้ำมัน ซึ่งเป็นสาเหตุหลักของการเสื่อมสภาพของฉนวน ส่งผลให้หม้อแปลงไม่จำเป็นต้องเปลี่ยนน้ำมันหรือบำรุงรักษาตลอดอายุการใช้งาน ซึ่งช่วยลดต้นทุนการดำเนินงานได้อย่างมาก

ถาม: หม้อแปลงนี้สามารถนำไปใช้ในการใช้พลังงานหมุนเวียนได้หรือไม่?

ก. ใช่. หม้อแปลงแช่น้ำมันเฟสเดียว S13 เหมาะอย่างยิ่งสำหรับระบบพลังงานหมุนเวียนขนาดเล็ก เช่น การติดตั้งพลังงานแสงอาทิตย์บนหลังคา โครงการพลังน้ำขนาดเล็ก และระบบกักเก็บพลังงานที่อยู่อาศัย ประสิทธิภาพและความสามารถในการรับมือกับความผันผวนของแรงดันไฟฟ้าทำให้เหมาะสำหรับการเพิ่มหรือลดระดับพลังงานในการตั้งค่าการสร้างแบบกระจาย

สถานการณ์การใช้งานหลัก

การผลิตไฟฟ้าในชนบท:ให้พลังงานไฟฟ้าเฟสเดียวที่เชื่อถือได้แก่หมู่บ้านห่างไกล ฟาร์ม และการดำเนินงานทางการเกษตรโดยมีความสูญเสียน้อยที่สุด

การกระจายแบบติดตั้งเสาที่อยู่อาศัย:เหมาะสำหรับชุมชนที่อยู่อาศัยที่มีการจ่ายไฟแบบเฟสเดียวเป็นมาตรฐาน มีขนาดกะทัดรัดและมีเสียงรบกวนต่ำ

อาคารพาณิชย์ขนาดเบา:ใช้ในร้านค้าขนาดเล็ก สำนักงาน และศูนย์กลางการค้าในชนบทที่ต้องการการจ่ายพลังงานอย่างมีประสิทธิภาพ

การบูรณาการพลังงานทดแทน:เหมาะสำหรับการเพิ่มแรงดันไฟฟ้าจากระบบพลังงานแสงอาทิตย์ PV ในที่พักอาศัย หรือการลงจากมินิกริด

กำลังก่อสร้างชั่วคราว:การออกแบบให้มีน้ำหนักเบาช่วยให้ปรับใช้ได้ง่ายสำหรับความต้องการพลังงานไฟฟ้าชั่วคราวที่ไซต์ก่อสร้าง

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

ตาราง: S13 หม้อแปลงแช่น้ำมันเฟสเดียว – ข้อมูลจำเพาะทั่วไป (11kV / 0.23kV หรือ 0.4kV)*

รายละเอียดการผลิต

วัสดุหลักและกระบวนการ

แกนหม้อแปลงไฟฟ้าแบบฝังน้ำมันเฟสเดียว S13 สร้างขึ้นโดยใช้เหล็กซิลิกอนที่มีลายเกรนรีดเย็นที่มีการซึมผ่านสูง โดยมีการออกแบบข้อต่อแบบตัก 45° สำหรับการใช้งานที่ต้องการประสิทธิภาพสูงสุด จะมีแกนโลหะผสมอสัณฐานให้เลือกใช้ ซึ่งช่วยลดการสูญเสียที่ไม่มีโหลดได้มากถึง 50% เมื่อเทียบกับเหล็กซิลิคอนทั่วไป แกนกลางถูกตัดเฉือนอย่างแม่นยำและซ้อนกันด้วยเทปแก้วกึ่งแห้งเพื่อลดการสั่นสะเทือนและเสียงรบกวน

โครงสร้างที่คดเคี้ยว

ขดลวดทั้งแรงดันสูงและแรงดันต่ำนั้นพันจากตัวนำทองแดงที่ปราศจากออกซิเจน ทำให้มั่นใจได้ถึงการนำไฟฟ้าสูงและการสูญเสียความต้านทานน้อยที่สุด การพันขดลวดแรงดันต่ำใช้โครงสร้างฟอยล์หรือขดลวดที่มีท่อน้ำมันตามยาว ช่วยเพิ่มความแข็งแรงทางกลและความสามารถในการทนต่อไฟฟ้าลัดวงจรได้อย่างมาก

ฉนวนและระบบทำความเย็น

น้ำมันฉนวนแร่คุณภาพสูงใช้เป็นสารทำความเย็นและอิเล็กทริกมาตรฐาน ของเหลวฉนวนจุดไฟสูงที่เป็นมิตรต่อสิ่งแวดล้อมมีให้บริการตามคำขอ ระบบฉนวนกระดาษน้ำมันผ่านกระบวนการทำให้แห้งแบบสุญญากาศและเติมน้ำมันอย่างเข้มงวด ขจัดความชื้นและฟองอากาศที่ตกค้าง ทำให้มั่นใจได้ว่าแรงดันไฟฟ้าเริ่มต้นการคายประจุบางส่วนจะสูงกว่าข้อกำหนดมาตรฐาน

ถังและการปิดผนึก

ถังมีการออกแบบแผงลูกฟูกที่ให้ทั้งการกระจายความร้อนและการชดเชยการขยายตัวทางความร้อน โดยไม่จำเป็นต้องใช้ตัวอนุรักษ์ภายนอก โครงสร้างที่ปิดสนิทช่วยป้องกันการเกิดออกซิเดชันของน้ำมันและความชื้น ทำให้มั่นใจได้ว่าการทำงานที่ไม่ต้องบำรุงรักษาตลอดอายุการใช้งานของหม้อแปลง วาล์วระบายแรงดันและเกจวัดระดับน้ำมันมีไว้เป็นคุณสมบัติด้านความปลอดภัยมาตรฐาน

ถาม-ตอบ: การผลิตและคุณภาพ

ถาม: มีการทดสอบคุณภาพอะไรบ้างในหม้อแปลงแต่ละตัว?

ตอบ: หม้อแปลงเฟสเดียว S13 แต่ละตัวต้องผ่านการทดสอบตามปกติและประเภทที่ครอบคลุมก่อนส่งมอบ รวมถึงการวัดการสูญเสียขณะไม่มีโหลดและการสูญเสียโหลด การทดสอบอิมพีแดนซ์การลัดวงจร การทดสอบการทนต่อแรงดันไฟฟ้าเกินแบบเหนี่ยวนำ การทดสอบการคายประจุบางส่วน และการทดสอบแรงกระตุ้นฟ้าผ่า ผลการทดสอบทั้งหมดได้รับการจัดทำเป็นเอกสารและตรวจสอบย้อนกลับได้

ถาม: การออกแบบถังกระดาษลูกฟูกช่วยเพิ่มความน่าเชื่อถือได้อย่างไร

ตอบ: การออกแบบถังกระดาษลูกฟูกทำหน้าที่สำคัญสามประการ: เพิ่มพื้นที่ผิวเพื่อการกระจายความร้อนอย่างมีประสิทธิภาพ ให้ความสามารถในการขยายที่ยืดหยุ่นเพื่อรองรับการเปลี่ยนแปลงปริมาณน้ำมันตามอุณหภูมิ และสร้างสภาพแวดล้อมที่ปิดสนิทโดยแยกน้ำมันออกจากสิ่งปนเปื้อนภายนอก ซึ่งช่วยลดความจำเป็นในการใช้ระบบอนุรักษ์น้ำมันและระบบระบายอากาศ ลดจุดที่อาจเกิดความล้มเหลวและทำให้การบำรุงรักษาง่ายขึ้น

ถาม: อายุการใช้งานของหม้อแปลงนี้อยู่ที่เท่าไร?

ตอบ: ภายใต้สภาวะการทำงานปกติ หม้อแปลงไฟฟ้าแบบแช่น้ำมันเฟสเดียว S13 ได้รับการออกแบบมาเพื่ออายุการใช้งานไม่ต่ำกว่า 30 ปี โครงสร้างที่ปิดสนิทและวัสดุคุณภาพสูงทำให้มั่นใจได้ถึงความน่าเชื่อถือในระยะยาวโดยไม่จำเป็นต้องเปลี่ยนน้ำมันหรือบำรุงรักษาแกน

ความสามารถในการผลิต

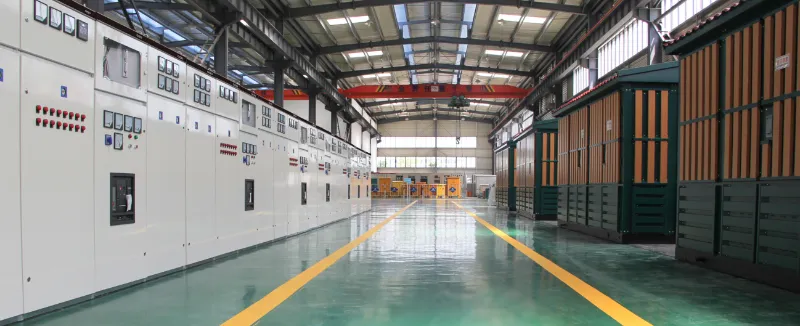

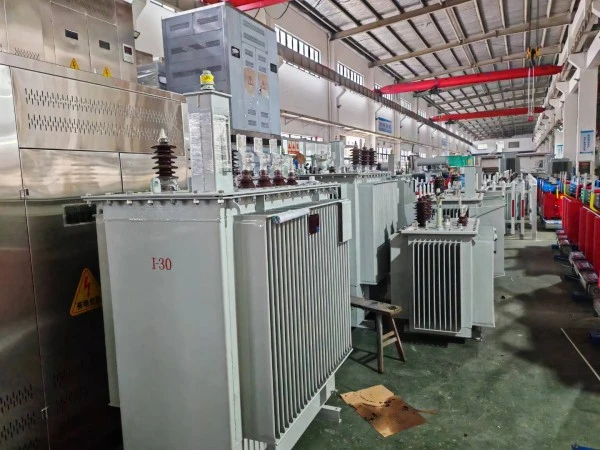

ลูกา พาวเวอร์ ดำเนินธุรกิจสายการผลิตหม้อแปลงที่ทันสมัย ​​พร้อมด้วยการพันขั้นสูง การตัดแกน การทำแห้งแบบสุญญากาศ และอุปกรณ์ทดสอบ เราสนับสนุนการผลิต OEM และ ODM และจัดหาโซลูชันที่ปรับแต่งตามความต้องการสำหรับแรงดันไฟฟ้า ความจุ ความถี่ และมาตรฐานสากล เพื่อให้มั่นใจในคุณภาพที่มั่นคงและการจัดส่งที่เชื่อถือได้

บริการหลังการขายผลิตภัณฑ์

หลังจากติดตั้งและใช้งานหม้อแปลงแล้วรับประกันว่าไม่มีรอยรั่วและรับประกันสีไม่ลอกหรือซีดจาง มีการรับประกัน 5 ปีและการสนับสนุนด้านเทคนิคตลอดอายุการใช้งาน ปัญหาด้านคุณภาพใดๆ ที่เกิดขึ้นภายใต้การใช้งานปกติภายในระยะเวลาการรับประกันจะได้รับการคุ้มครอง

หม้อแปลงเฟสเดียว S13 ทั้งหมดได้รับการคุ้มครองโดยบริการตลอดอายุการใช้งาน เพื่อให้มั่นใจว่าจะมีอะไหล่และความช่วยเหลือด้านเทคนิคในระยะยาว

อายุการใช้งานไม่น้อยกว่า 30 ปีภายใต้สภาวะการทำงานที่กำหนด

ในกรณีที่อุปกรณ์ขัดข้อง ซัพพลายเออร์จะตอบกลับภายในหนึ่งชั่วโมงหลังจากได้รับการแจ้งเตือนจากผู้ซื้อ และส่งบุคลากรด้านเทคนิคไปยังไซต์งานภายใน 24 ชั่วโมงภายในประเทศ

ความมุ่งมั่นในการบริการ

หม้อแปลงไฟฟ้าแบบฝังน้ำมันเฟสเดียว S13 ผลิตขึ้นตามข้อกำหนดระบบการจัดการคุณภาพ ISO 9001:2015/2018 อย่างเคร่งครัด เพื่อให้มั่นใจว่าผลิตภัณฑ์มีคุณสมบัติตรงตามมาตรฐานคุณภาพ 100% ก่อนออกจากโรงงาน

บริษัทของเราให้บริการทั้งก่อนการขาย ในการขาย และหลังการขายอย่างครอบคลุม เพื่อให้ลูกค้าพึงพอใจ

บริษัทของเราเสนอการรับประกัน 5 ปีและการสนับสนุนทางเทคนิคตลอดอายุการใช้งาน ในกรณีที่เกิดปัญหาด้านคุณภาพ เราจะซ่อมแซมหรือเปลี่ยนผลิตภัณฑ์โดยไม่คิดค่าใช้จ่าย เพื่อให้ลูกค้าพึงพอใจ 100%

ความแข็งแกร่งของโรงงาน

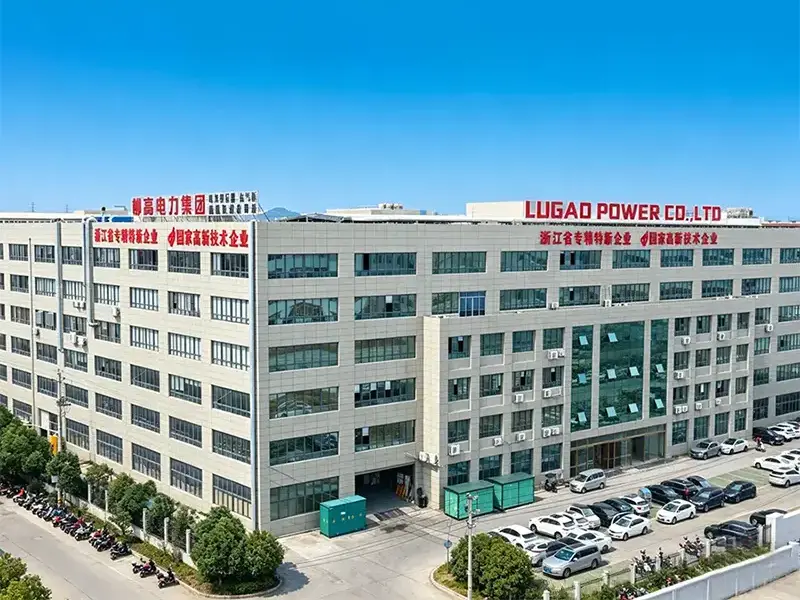

ด้วยประสบการณ์หลายปีในการผลิตอุปกรณ์ส่งและจำหน่ายไฟฟ้าลูกา พาวเวอร์ได้สร้างฐานการผลิตระดับมืออาชีพที่อุทิศตนเพื่อนำเสนอโซลูชันหม้อแปลงที่เชื่อถือได้สำหรับบริษัทสาธารณูปโภคระดับโลก ผู้รับเหมา EPC โรงงานอุตสาหกรรม และโครงการพลังงานหมุนเวียน
