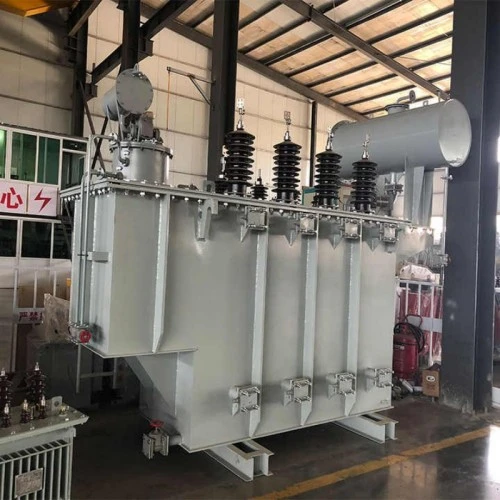

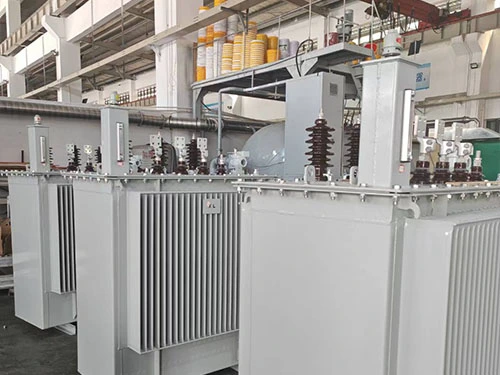

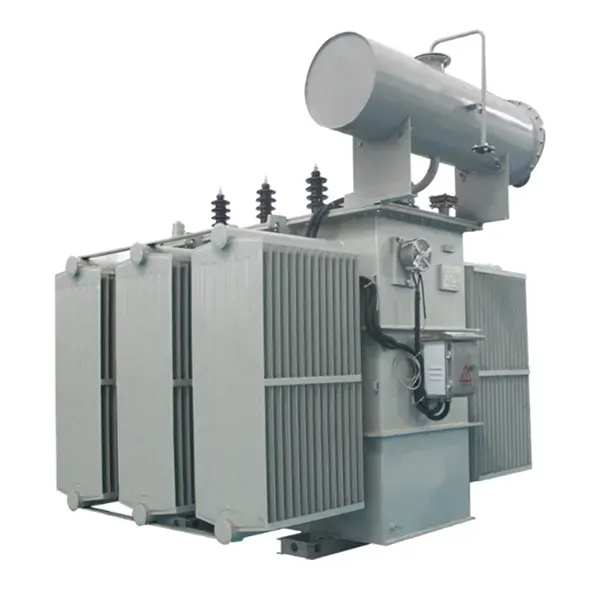

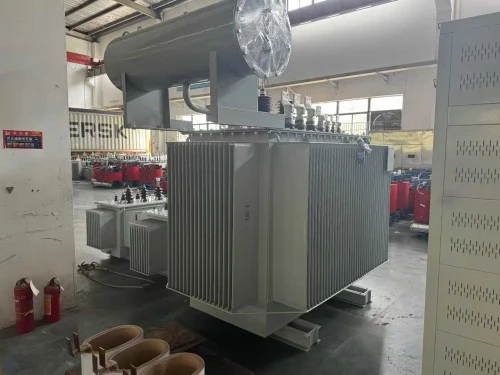

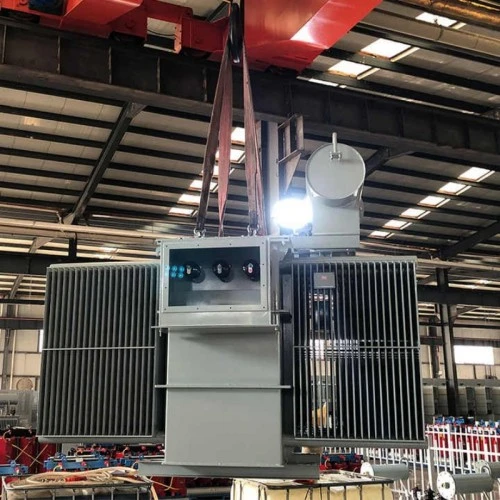

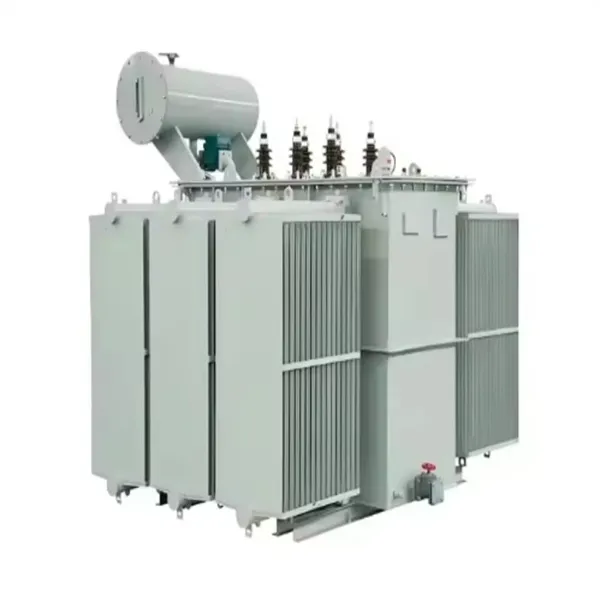

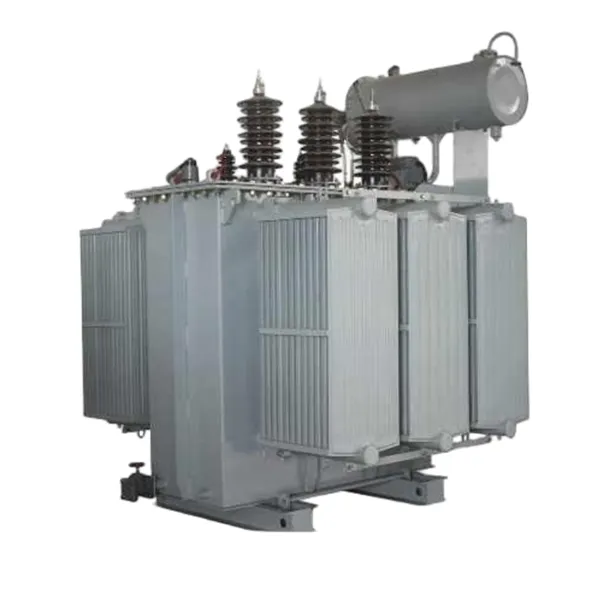

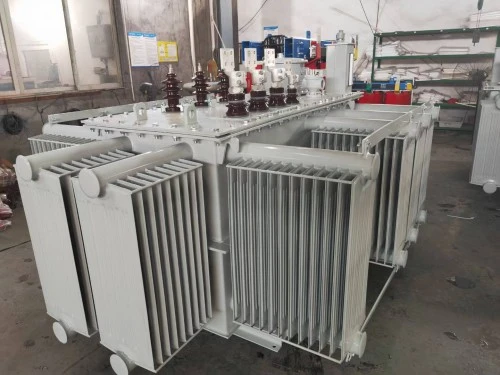

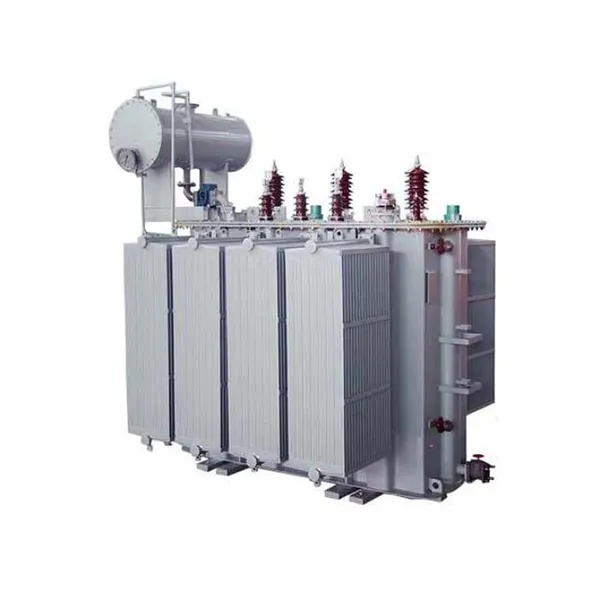

หม้อแปลง ONAN แบบขดลวดเดี่ยวแบบขดลวดสองเฟส

หม้อแปลง ONAN แบบแช่น้ำมันเฟสเดียวที่คดเคี้ยว แสดงถึงจุดสุดยอดของเทคโนโลยีการแปลงพลังงานแบบเดิมๆ แต่มีความน่าเชื่อถือสูง ที่บริษัท ลูกเกา พาวเวอร์ จำกัดเราเข้าใจดีว่าแกนหลักของเครือข่ายการจำหน่ายไฟฟ้าอยู่ที่ความทนทานของหม้อแปลง รุ่นนี้ได้รับการออกแบบมาเป็นพิเศษเพื่อลดแรงดันไฟฟ้าหรือเพิ่มแรงดันไฟฟ้าระหว่างวงจรไฟฟ้าสองวงจรที่แตกต่างกันโดยใช้รูปแบบการพันขดลวดปฐมภูมิและทุติยภูมิ ซึ่งแยกจากกันด้วยแกนเหล็กซิลิคอนที่มีการซึมผ่านสูง

การกำหนด "ONAN" (Oil Natural Air Natural) บ่งบอกว่าหน่วยนี้อาศัยกระบวนการพาความร้อนตามธรรมชาติ น้ำมันที่เป็นฉนวนจะไหลเวียนตามธรรมชาติเมื่อได้รับความร้อน โดยถ่ายเทพลังงานความร้อนไปยังผนังถัง แล้วกระจายไปในอากาศโดยรอบ ซึ่งช่วยลดความจำเป็นในการใช้พัดลมระบายความร้อนหรือปั๊มภายนอก ส่งผลให้หม้อแปลงไฟฟ้าไม่เพียงแต่เงียบเท่านั้น แต่ยังมีแนวโน้มที่จะเกิดความล้มเหลวทางกลไกน้อยลงอีกด้วย

แตกต่างจากหม้อแปลงไฟฟ้าอัตโนมัติ หม้อแปลง ONAN แบบแช่น้ำมันเฟสเดียวแบบไขลานสองเฟสของเราให้การแยกทางไฟฟ้าอย่างสมบูรณ์ระหว่างด้านหลักและด้านรอง การแยกกัลวานิกนี้มีความสำคัญอย่างยิ่งต่อความปลอดภัย โดยกรองฮาร์โมนิคได้อย่างมีประสิทธิภาพ และปกป้องอุปกรณ์ดาวน์สตรีมที่มีความละเอียดอ่อนจากไฟกระชากชั่วคราว ไม่ว่าจะใช้สำหรับสถานีส่งไฟฟ้าแรงสูงหรือเป็นหม้อแปลงทางเข้าบริการสำหรับอาคารเชิงพาณิชย์ หน่วยนี้รับประกันความสามารถในการทนต่อการลัดวงจรและประสิทธิภาพความร้อนที่ยอดเยี่ยม

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

Lugao Power Co., Ltd. ผลิตยูนิตเหล่านี้ด้วยการปรับแต่งในระดับสูงเพื่อให้ตรงตามข้อกำหนดกริดเฉพาะ ด้านล่างนี้เป็นข้อกำหนดทางเทคนิคมาตรฐาน:

คุณสมบัติของผลิตภัณฑ์และการใช้งาน

ถาม: เหตุใดจึงเลือกการออกแบบ Two Winding เหนือหม้อแปลงไฟฟ้าอัตโนมัติ

1. ให้การแยกทางกายภาพและทางไฟฟ้าระหว่างวงจร HV และ LV

2. ป้องกันไฟกระชาก (เช่น ฟ้าผ่า) ไม่ให้ถ่ายโอนไปยังด้านทุติยภูมิ

3. จำเป็นสำหรับความปลอดภัยในที่อยู่อาศัย การควบคุมอุตสาหกรรม และสถานพยาบาล

4. ให้การควบคุมแรงดันไฟฟ้าที่ดีขึ้นภายใต้โหลดที่ผันผวน

ถาม: เหตุใดจึงต้องใช้การระบายความร้อน ONAN แทนที่จะบังคับการระบายความร้อน

1. ไม่มีชิ้นส่วนที่เคลื่อนไหว (ไม่มีพัดลม ไม่มีปั๊ม) -- ไม่มีความเสี่ยงต่อความล้มเหลวของระบบเสริม

2. เหมาะสำหรับสถานที่ห่างไกลซึ่งมีการเข้าถึงการบำรุงรักษาจำกัด

3. การทำงานที่เงียบ เหมาะสำหรับสภาพแวดล้อมที่ไวต่อเสียงรบกวน

4. อายุการใช้งานมักเกิน 25 ปีโดยมีการแทรกแซงน้อยที่สุด

ถาม: Lugao Power รับประกันคุณภาพแกนและขดลวดได้อย่างไร

1. ใช้เหล็กซิลิกอน CRGO ที่มีโครงสร้างหลักแบบขั้นบันได

2. ลดการสูญเสียขณะไม่มีโหลดลงเกือบ 20% เมื่อเทียบกับคอร์แบบสแต็กมาตรฐาน

3. ขดลวดทองแดงหรืออลูมิเนียมที่มีการนำไฟฟ้าสูงมีรอยแผลสม่ำเสมอ

4. ทุกยูนิตผ่านการทดสอบความร้อนและแรงดันไฟฟ้าเกินก่อนออกจากโรงงาน

สถานการณ์การใช้งานเฉพาะ

1. การกระจายสาธารณูปโภคในชนบท: ขยายสายไฟไปยังเครื่องสูบน้ำเพื่อการเกษตรและฟาร์มห่างไกล

2. การส่งสัญญาณทางรถไฟ: ให้พลังงานที่เชื่อถือได้สำหรับอุปกรณ์ข้างทาง

3. อาคารที่พักอาศัย: ลดแรงดันไฟฟ้าปานกลางเป็น 120V/240V สำหรับบ้านเดี่ยวหรือบริการอาคารสูง

4. ระบบแสงสว่างทางอุตสาหกรรม: ขับเคลื่อนโครงข่ายระบบแสงสว่างทางอุตสาหกรรมสำหรับงานหนัก

5. การบูรณาการทดแทน: การเชื่อมต่อกับอินเวอร์เตอร์พลังงานแสงอาทิตย์เพื่อป้อนโหลดเฟสเดียวที่แยกได้

รายละเอียดการผลิต

1. การก่อสร้างแกนและขดลวด

หัวใจของหม้อแปลง ONAN แช่น้ำมันเฟสเดียวที่คดเคี้ยวอยู่ในแกนกลาง Lugao Power ใช้แกน mitered ที่ตัดอย่างแม่นยำ ซึ่งทำจากเหล็ก CRGO ที่มีการซึมผ่านสูง การออกแบบนี้ช่วยลดช่องว่างอากาศ ซึ่งช่วยลดกระแสแม่เหล็กและเสียงรบกวนได้อย่างมาก ขดลวดจะถูกวางไว้ตรงกลาง โดยขดลวด LV จะอยู่ในตำแหน่งใกล้กับแกนมากขึ้น โดยมีขดลวด HV พันอยู่รอบๆ การจัดเรียงนี้ช่วยเพิ่มประสิทธิภาพการมีเพศสัมพันธ์ทางแม่เหล็กไฟฟ้าและความแข็งแรงทางกล

2. ฉนวนและถัง

เราใช้น้ำมันหม้อแปลงคุณภาพสูง (น้ำมันแร่หรือเอสเทอร์ธรรมชาติตามคำขอ) ซึ่งทำหน้าที่เป็นทั้งฉนวนอิเล็กทริกและตัวกลางในการทำความเย็น ถังผลิตจากเหล็กสำหรับงานหนัก เคลือบด้วยกระบวนการปรับสภาพพื้นผิวห้าขั้นตอน: ล้างไขมัน ฟอสเฟต รองพื้น เคลือบขั้นกลาง และเคลือบทับหน้าขั้นสุดท้ายด้วยสีทนรังสียูวี ช่วยให้มั่นใจได้ถึงความต้านทานต่อการกัดกร่อนในสภาพแวดล้อมชายฝั่งหรือสภาพแวดล้อมที่ชื้น

3. การประกันคุณภาพและการรับรอง

ทุกยูนิตได้รับการผลิตตามมาตรฐาน ISO 9001:2015 โปรโตคอลการทดสอบของเราประกอบด้วย:

1. การทดสอบตามปกติ: การวัดความต้านทานของขดลวด การทดสอบอัตราส่วนแรงดันไฟฟ้า การวัดการสูญเสียขณะไม่มีโหลดและกระแสไฟฟ้า ความต้านทานไฟฟ้าลัดวงจร และการทดสอบไดอิเล็กทริก

2. การทดสอบประเภท: การทดสอบการเพิ่มขึ้นของอุณหภูมิ การทดสอบแรงกระตุ้นฟ้าผ่า (LI) และการทดสอบความสามารถในการทนต่อการลัดวงจร

3. เรามีใบรับรองที่ตรงตามมาตรฐานสากล เช่น IEC 60076 และ ANSI/IEEE C57.12.00 เพื่อให้มั่นใจว่าหม้อแปลงของเราเป็นที่ยอมรับในตลาดต่างประเทศ

ทำไมต้องเลือกลูกเกาพาวเวอร์? (การเปรียบเทียบคู่แข่ง)

เมื่อทำการจัดหาหม้อแปลง ONAN แบบแช่น้ำมันเฟสเดียวที่มีขดลวดสองเฟส ตลาดจะอิ่มตัวด้วยตัวเลือกที่มีต้นทุนต่ำซึ่งกระทบต่อคุณภาพของวัสดุ นี่คือเหตุผลที่ Lugao Power Co., Ltd. มีความโดดเด่น:

ความมุ่งมั่นของเรา: เราไม่เพียงแค่ขายหม้อแปลงไฟฟ้าเท่านั้น เรานำเสนอโซลูชั่นด้านวิศวกรรม ทีมเทคนิคของเราช่วยเหลือในการคำนวณอิมพีแดนซ์ การกำหนดค่าเครื่องเปลี่ยนแทป และคำแนะนำในการติดตั้ง ด้วย Lugao Power คุณจะได้รับหม้อแปลง ONAN แบบแช่น้ำมันเฟสเดียวที่มีขดลวดสองเฟส ซึ่งช่วยลดต้นทุนการเป็นเจ้าของ (TCO) อย่างต่อเนื่อง เนื่องจากความต้องการในการบำรุงรักษาลดลงและประสิทธิภาพการใช้พลังงานที่สูงขึ้น

กรณีศึกษาการประยุกต์ใช้: โครงการผลิตไฟฟ้าในชนบท

ในไตรมาสที่ 2 ของปี 2024 สาธารณูปโภคของเทศบาลในเอเชียตะวันออกเฉียงใต้เผชิญกับความล้มเหลวบ่อยครั้งของหม้อแปลงชนิดแห้งที่นำเข้าเนื่องจากไฟกระชากจากฟ้าผ่า พวกเขาเปลี่ยนมาใช้หม้อแปลง ONAN แบบแช่น้ำมันเฟสเดียวแบบคดเคี้ยวสองเฟสของ Lugao Power (50 kVA, 11kV/230V)

ผลลัพธ์:

1. อัตราความล้มเหลวลดลง: อัตราความล้มเหลว 0% ในช่วงสองฤดูมรสุม

2. ประสิทธิภาพการระบายความร้อน: การระบายความร้อนของ ONAN รักษาอุณหภูมิของขดลวดให้ต่ำกว่าหน่วยก่อนหน้า 15°C ภายใต้โหลด 90%

3. การบำรุงรักษา: ยูทิลิตี้รายงานว่าไม่มีการแทรกแซงการบำรุงรักษาเนื่องจากระบบการเก็บรักษาน้ำมันที่แข็งแกร่ง

บรรจุภัณฑ์และการจัดส่ง

ด้วยความเข้าใจว่าการขนส่งมีความสำคัญพอๆ กับการผลิต Lugao Power จึงมั่นใจได้ว่าหม้อแปลง ONAN แช่น้ำมันแบบไขลานเดี่ยวทุกตัวได้รับการบรรจุหีบห่อสำหรับการขนส่งทั่วโลก

บรรจุภัณฑ์: สินค้าถูกจัดส่งโดยบรรจุน้ำมันฉนวนคุณภาพสูง เราใช้ลังไม้ (ได้รับการรับรอง ISPM 15) เพื่อการส่งออกหรือโครงเหล็กที่มีการห่อป้องกัน อุปกรณ์ป้องกันไฟกระชากและบุชชิ่งบรรจุแยกกันในโฟมดูดซับแรงกระแทก เพื่อป้องกันความเสียหายระหว่างการขนส่ง

เอกสารประกอบ: การจัดส่งแต่ละครั้งจะมีคู่มือ รายงานการทดสอบ และแผนผังการติดตั้งที่ครอบคลุม

ระยะเวลาดำเนินการ: หน่วยมาตรฐานมีให้บริการใน 20--25 วันทำการ คำสั่งซื้อที่กำหนดเองต้องใช้เวลา 30--35 วัน

พอร์ตของการโหลด: หนิงโป

คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: หม้อแปลงนี้สามารถใช้งานกลางแจ้งในอุณหภูมิที่สูงมากได้หรือไม่?

ตอบ: อย่างแน่นอน ระบบระบายความร้อน ONAN ได้รับการออกแบบมาเพื่อรองรับอุณหภูมิแวดล้อมตั้งแต่ -25°C ถึง +50°C สำหรับสภาพแวดล้อมที่รุนแรง (ทะเลทรายหรืออาร์กติก) Lugao Power สามารถปรับปริมาตรน้ำมันและการออกแบบหม้อน้ำถังให้สอดคล้องกัน การเคลือบถังที่แข็งแกร่งช่วยให้มั่นใจได้ถึงความทนทานต่อรังสี UV และความชื้น ทำให้หม้อแปลง ONAN แบบแช่น้ำมันเฟสเดียวแบบไขลานสองเส้นเหมาะอย่างยิ่งสำหรับการติดตั้งแบบติดตั้งภายนอกอาคารหรือระดับพื้นดิน

คำถามที่ 2: อายุการใช้งานโดยทั่วไปของหม้อแปลงนี้คือเท่าไร?

ตอบ: ด้วยการติดตั้งที่เหมาะสมและการทดสอบน้ำมันเป็นระยะ โดยทั่วไปอายุการใช้งานจะอยู่ระหว่าง 25 ถึง 30 ปี แกนและขดลวดได้รับการออกแบบให้มีระดับความร้อนที่ช่วยให้ฉนวนมีอายุการใช้งาน 30 ปีภายใต้สภาวะโหลดที่กำหนด Lugao Power เสนอการรับประกันการผลิตมาตรฐานเป็นเวลา 5 ปี พร้อมสัญญาบริการเพิ่มเติมที่มี

คำถามที่ 3: คุณมีเครื่องเปลี่ยนแทปสำหรับควบคุมแรงดันไฟฟ้าหรือไม่

ก. ใช่. เรามีทั้งตัวเปลี่ยนแทปนอกวงจร (OCTC) และตัวเปลี่ยนแท็ปขณะโหลด (OLTC) ขึ้นอยู่กับการใช้งาน สำหรับการจำหน่ายแบบมาตรฐาน เราจะรวมก๊อกที่ไม่ได้รับพลังงาน (+/- 2.5% หรือ 5%) เพื่อปรับความผันผวนของกริด หากคุณกำลังซื้อหม้อแปลง ONAN แบบแช่น้ำมันเฟสเดียวที่มีขดลวดสองเฟส สำหรับอุปกรณ์อุตสาหกรรมที่มีความละเอียดอ่อนซึ่งต้องการแรงดันไฟฟ้าคงที่ เราสามารถติดตั้งระบบ OLTC ได้

คำถามที่ 5: อะไรคือความแตกต่างระหว่างหม้อแปลงมาตรฐานและรุ่น "Heavy Duty" ที่คุณนำเสนอ?

ตอบ: ยูนิตมาตรฐานของเราสร้างขึ้นเพื่อใช้ในเชิงพาณิชย์และที่อยู่อาศัยทั่วไป รุ่น "Heavy Duty" ของเราหม้อแปลง ONAN แบบขดลวดเดี่ยวแบบขดลวดสองเฟสนำเสนอหน้าตัดของทองแดงที่เพิ่มขึ้น แกนหลักเสริมแรง และน้ำมันฉนวนเกรดที่สูงขึ้น (เอสเทอร์ธรรมชาติ) เพื่อให้สามารถทนต่อการโอเวอร์โหลดแบบไซคลิกได้สูงสุดถึง 150% ในระยะเวลาสั้นๆ เหมาะอย่างยิ่งสำหรับงานเชื่อม อุปกรณ์ทำเหมือง หรือโหลดทางการเกษตรที่กระแสสตาร์ทสูง

ติดต่อ บริษัท ลูกเกา พาวเวอร์ จำกัด ได้แล้ววันนี้

ตรวจสอบความต่อเนื่องของเครือข่ายพลังงานของคุณ เลือกความทนทาน ประสิทธิภาพ และความปลอดภัยของหม้อแปลง ONAN แบบแช่น้ำมันเฟสเดียวที่มีขดลวดสองเฟสของเรา สำหรับใบเสนอราคา ภาพวาดทางเทคนิค หรือส่วนลดการสั่งซื้อจำนวนมาก โปรดใช้แบบฟอร์มสอบถามด้านล่าง
