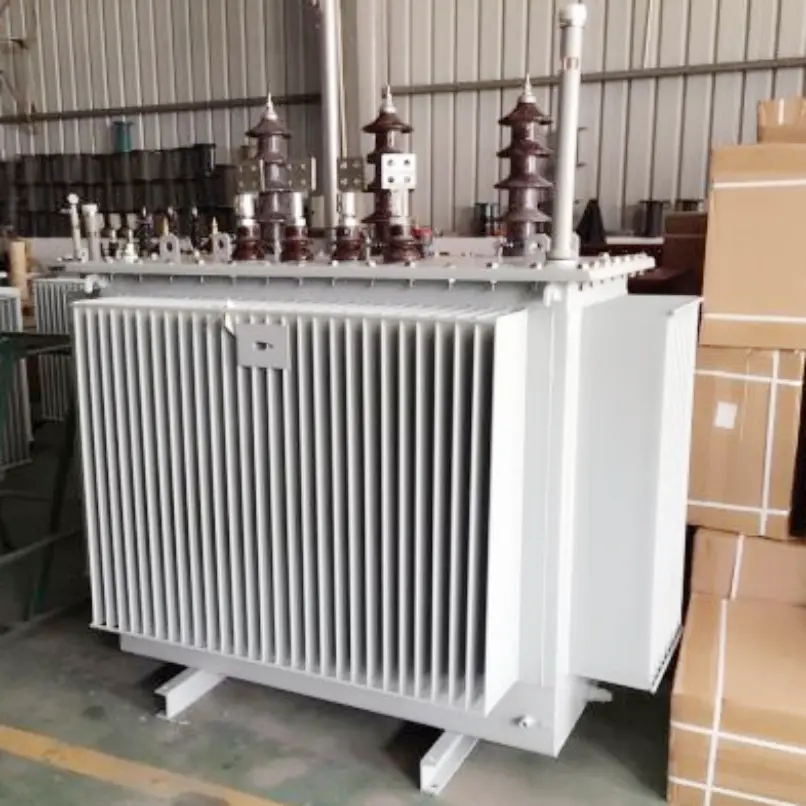

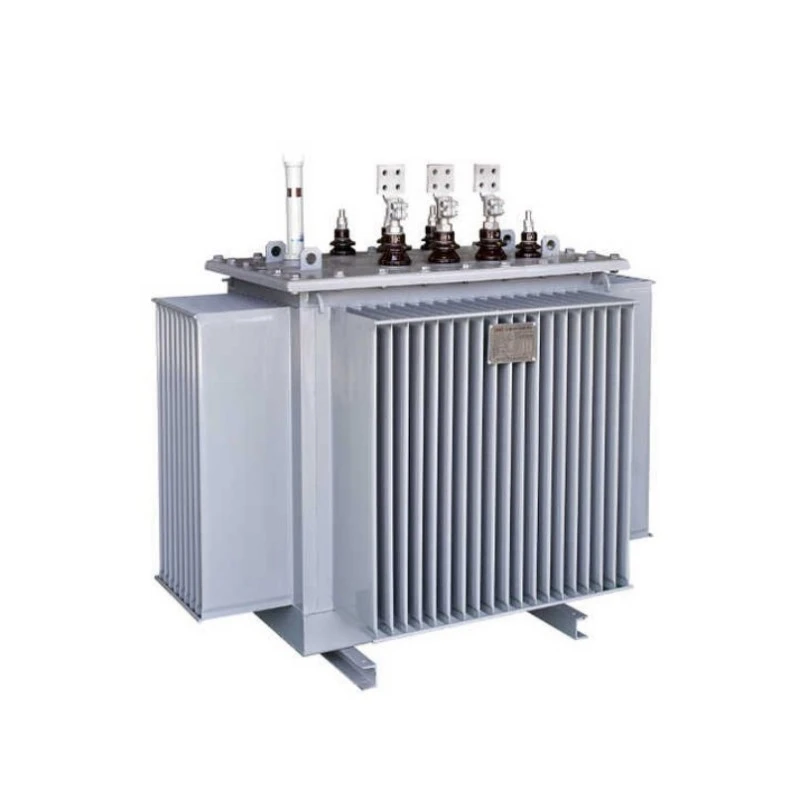

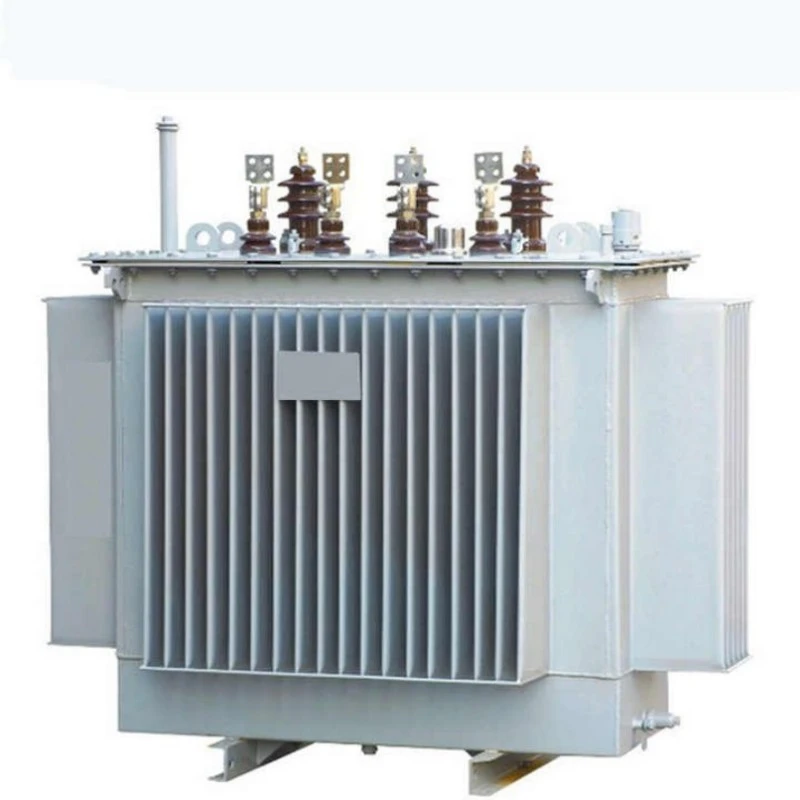

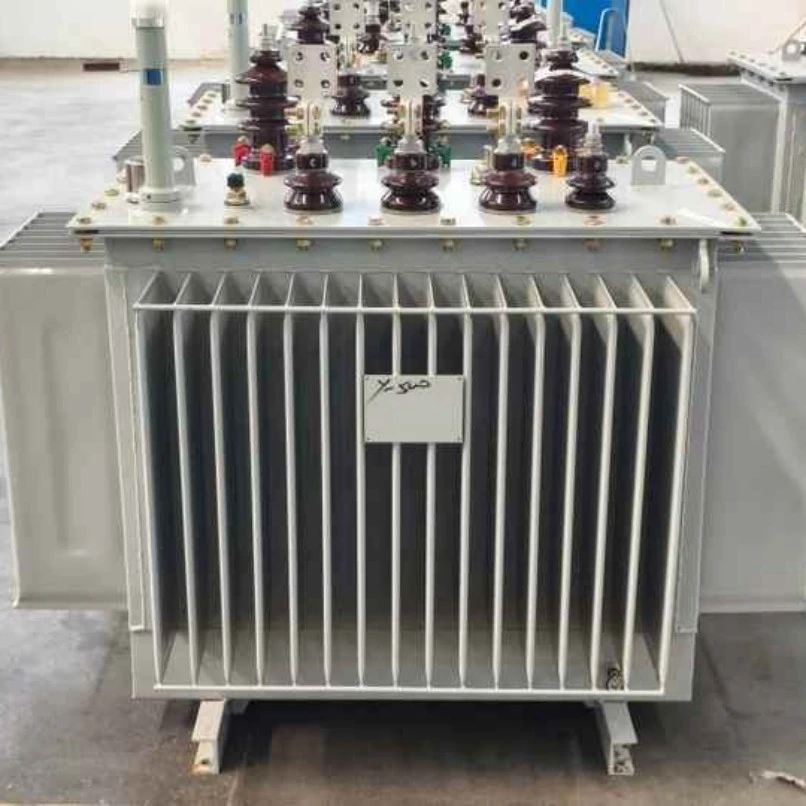

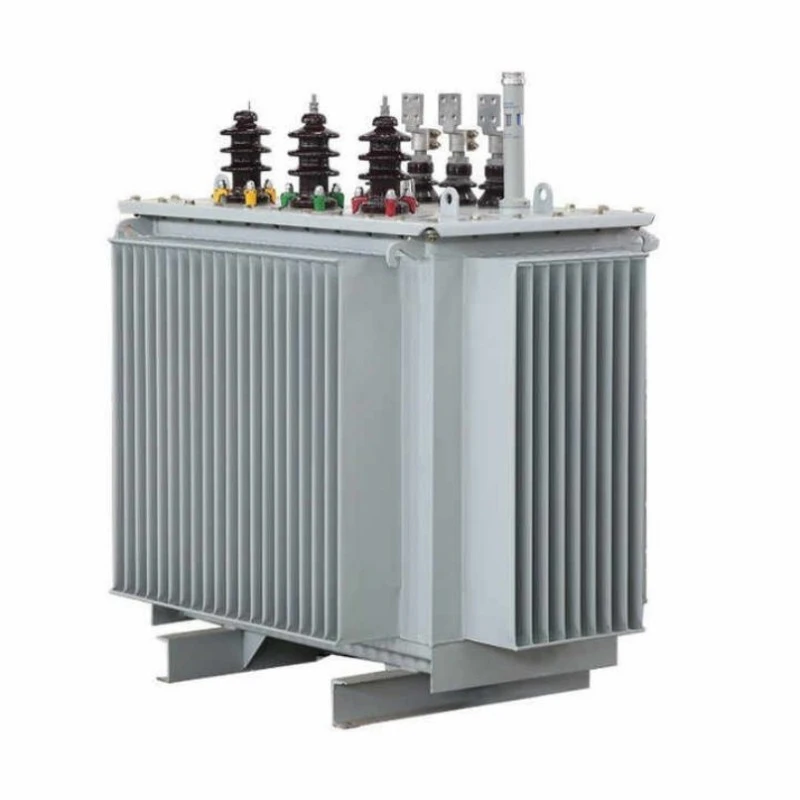

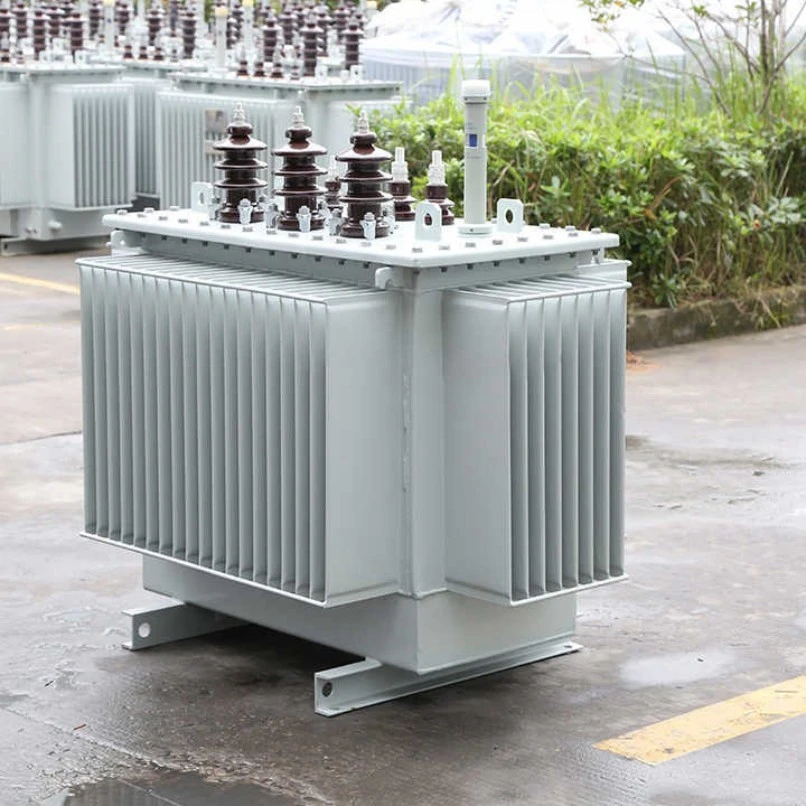

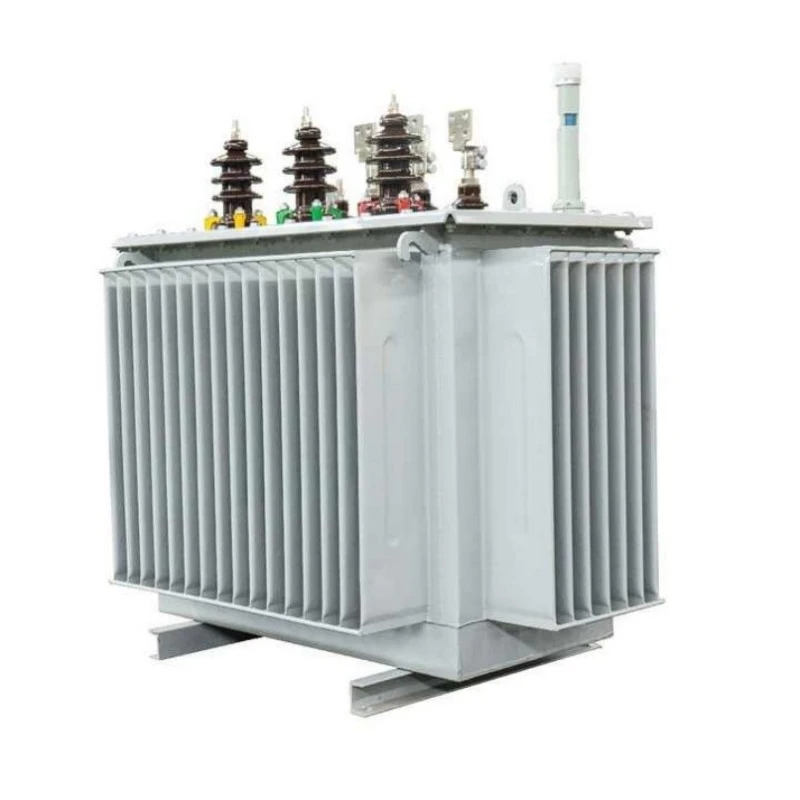

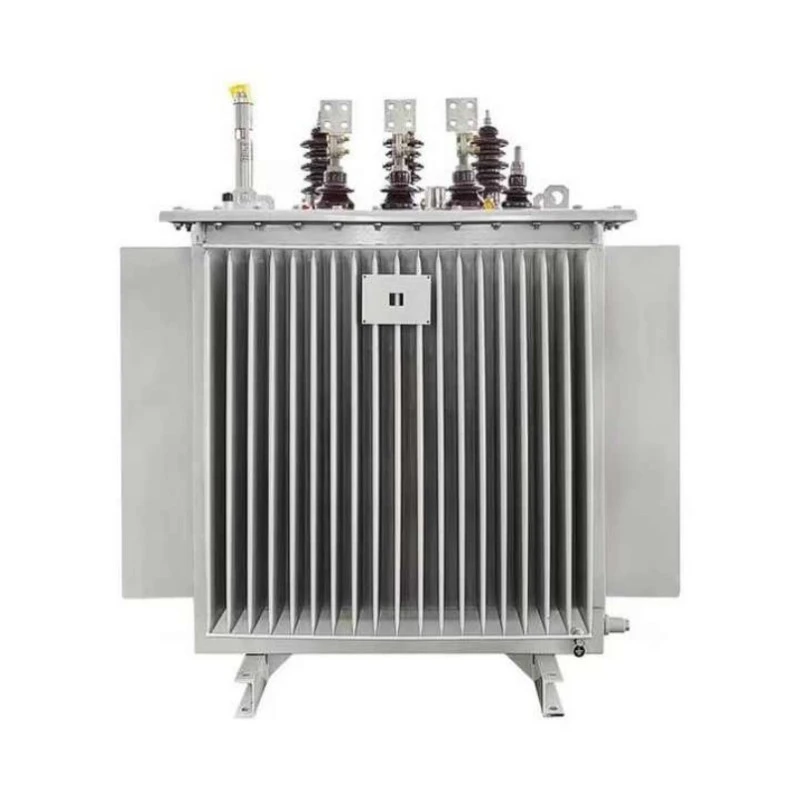

S11 Compact Substation หม้อแปลงไฟฟ้าแบบแช่น้ำมัน

หม้อแปลงไฟฟ้าแบบแช่น้ำมันไฟฟ้าสถานีย่อย S11 ของบริษัทของเราเป็นโซลูชันที่มีประสิทธิภาพสูงและประหยัดพลังงานซึ่งออกแบบมาโดยเฉพาะสำหรับเครือข่ายการกระจายพลังงานสมัยใหม่ การจัดซื้อผลิตภัณฑ์นี้จะทำให้คุณมีหน่วยรวมที่รวมหม้อแปลงสวิตช์เกียร์ไฟฟ้าแรงสูงและอุปกรณ์จำหน่ายไฟฟ้าแรงต่ำช่วยประหยัดพื้นที่ติดตั้งและต้นทุนการก่อสร้างได้อย่างมาก

ผลิตภัณฑ์นี้ใช้แกนเหล็กซิลิกอนการสูญเสียต่ำและขดลวดทองแดงที่มีความนำไฟฟ้าสูง ส่งผลให้สูญเสียการสูญเสียขณะไม่มีโหลดต่ำกว่ามาตรฐานแห่งชาติอย่างมีนัยสำคัญ ซึ่งนำไปสู่การลดการใช้พลังงานอย่างมากตลอดการดำเนินงานระยะยาว ระบบระบายความร้อนแบบจุ่มน้ำมันช่วยให้กระจายความร้อนได้ดีเยี่ยม โดยรักษาการทำงานที่มั่นคงแม้ภายใต้สภาวะที่มีอุณหภูมิสูงและมีภาระงานสูง โครงสร้างโมดูลาร์ขนาดกะทัดรัดอำนวยความสะดวกในการขนส่งและการติดตั้ง และเพิ่มความปลอดภัยในการบำรุงรักษานอกสถานที่

คุณสมบัติของผลิตภัณฑ์และการใช้งาน

คุณสมบัติ

1. ตรงตามหรือเกินกว่ามาตรฐาน ANSI.IEC.GB.SANS

2. การจัดการ การติดตั้ง และการใช้งานอย่างปลอดภัย

3. รูปลักษณ์สวยงาม ทันสมัย

4. โครงสร้างที่สมเหตุสมผล

5. ปิดสนิท

6. ความน่าเชื่อถือของระบบที่สูงขึ้น

7. ความปลอดภัยและความน่าเชื่อถือสูงในการดำเนินงาน

8. ความจุเกินพิกัดและประสิทธิภาพสูง

9. โครงสร้างแข็งแรงทนทานมีความสามารถในการลัดวงจรและความร้อนได้ดีเยี่ยม

10. หม้อแปลงไฟฟ้ามีประสิทธิภาพมากขึ้นโดยลดการสูญเสียที่ไม่มีโหลดและลดการสูญเสียโหลด

หม้อแปลงไฟฟ้าแบบแช่น้ำมันของสถานีย่อยขนาดกะทัดรัด S11 หม้อแปลงไฟฟ้าแบบจุ่มน้ำมันของสถานีย่อยขนาดกะทัดรัดมีข้อดีหลักสี่ประการ:

ประสิทธิภาพสูงและประหยัดพลังงาน:การใช้เหล็กซิลิกอนการสูญเสียต่ำและโครงสร้างหลักที่ได้รับการปรับปรุง ทั้งการสูญเสียขณะไม่มีโหลดและการสูญเสียโหลดนั้นต่ำกว่าผลิตภัณฑ์แบบดั้งเดิมอย่างมาก ซึ่งสอดคล้องกับแนวทางการประหยัดพลังงานของประเทศ และลดต้นทุนการดำเนินงานลงอย่างมากจากการดำเนินงานระยะยาว

การกระจายความร้อนที่เหนือกว่าและความจุเกิน:เป็นหม้อแปลงแช่น้ำมันโดยใช้น้ำมันฉนวนประสิทธิภาพสูงเป็นตัวกลางในการทำความเย็นและเป็นฉนวน ให้ประสิทธิภาพการกระจายความร้อนสูงและรักษาการทำงานที่มั่นคงแม้ภายใต้อุณหภูมิสูง ภาระหนัก หรือสภาวะที่ไม่เอื้ออำนวย ช่วยยืดอายุการใช้งานของอุปกรณ์ได้อย่างมีประสิทธิภาพ

การออกแบบโครงสร้างที่กะทัดรัด:หม้อแปลงไฟฟ้าแบบจุ่มน้ำมันของสถานีย่อย S11 Compact ได้รับการออกแบบทางวิศวกรรมเป็นพิเศษสำหรับสถานีย่อยขนาดกะทัดรัด โดยมีขนาดเล็กและมีโครงสร้างกะทัดรัดที่ช่วยให้ติดตั้งและบำรุงรักษาได้ง่าย เหมาะอย่างยิ่งสำหรับสถานที่จำหน่ายไฟฟ้าในร่มหรือกลางแจ้งซึ่งมีพื้นที่จำกัด

ความน่าเชื่อถือและความปลอดภัยสูง:โครงสร้างที่ปิดสนิทช่วยป้องกันการเกิดออกซิเดชันของน้ำมันและความชื้นได้อย่างมีประสิทธิภาพ ให้ประสิทธิภาพของฉนวนที่ดีเยี่ยมและความสามารถในการทนต่อไฟฟ้าลัดวงจร ช่วยให้มั่นใจได้ถึงการทำงานที่ปลอดภัยและมั่นคงในระยะยาวภายใต้สภาวะกริดที่ซับซ้อน

แอปพลิเคชัน

สภาวะการให้บริการปกติของหม้อแปลงไฟฟ้า

1. ความสูงเหนือระดับน้ำทะเลต่ำกว่า 1,000 เมตร

2. อุณหภูมิแวดล้อม

3. อุณหภูมิอากาศสูงสุด +40°C;

4. อุณหภูมิอากาศเฉลี่ยรายวันสูงสุด+30°C;

5. อุณหภูมิอากาศเฉลี่ยต่อปีสูงสุด +20°C;

6. อุณหภูมิอากาศภายนอกต่ำสุด -25°C;

สถานการณ์การใช้งานหลัก

เครือข่ายการกระจายพลังงานในเมือง:เหมาะสำหรับสถานีไฟฟ้าย่อยขนาดกะทัดรัดในพื้นที่พักอาศัย พื้นที่เชิงพาณิชย์ และสวนอุตสาหกรรม ตอบสนองความต้องการพลังงานความหนาแน่นสูง

โครงการพลังงานใหม่:หม้อแปลงไฟฟ้าแบบแช่น้ำมันสำหรับสถานีย่อย S11 Compact ถูกนำมาใช้กันอย่างแพร่หลายในขั้นตอนการขึ้นหรือจำหน่ายของระบบผลิตไฟฟ้าโซลาร์เซลล์และพลังงานลม ซึ่งสามารถทนต่อสภาพแวดล้อมกลางแจ้งที่รุนแรงได้

การก่อสร้างโครงสร้างพื้นฐาน:เหมาะสำหรับสถานที่ที่มีข้อกำหนดด้านความน่าเชื่อถือของแหล่งจ่ายไฟสูง เช่น สนามบิน รถไฟใต้ดิน โรงพยาบาล และศูนย์ข้อมูล

แหล่งจ่ายไฟชั่วคราวและฉุกเฉิน:โครงสร้างกะทัดรัด ง่ายต่อการขนส่ง เหมาะสำหรับสถานีย่อยชั่วคราวหรือการซ่อมแซมฉุกเฉิน

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

การเปรียบเทียบหม้อแปลง S11 กับ S13

การเลือกหม้อแปลงไฟฟ้าระบบจำหน่ายที่เหมาะสมขึ้นอยู่กับเป้าหมายประสิทธิภาพการใช้พลังงาน งบประมาณ และต้นทุนการดำเนินงานระยะยาวของโครงการของคุณ หม้อแปลงแช่น้ำมันทั้ง S11 และ S13 ถูกนำมาใช้กันอย่างแพร่หลายในระบบจำหน่ายไฟฟ้า แต่ได้รับการออกแบบมาเพื่อลำดับความสำคัญด้านประสิทธิภาพที่แตกต่างกัน

รายละเอียดการผลิต

วัสดุหลักและกระบวนการ

แกนหม้อแปลงไฟฟ้าแบบจุ่มน้ำมันของสถานีย่อย S11 Compact สร้างขึ้นโดยใช้เหล็กซิลิกอนที่มีเมล็ดพืชรีดเย็นที่มีการซึมผ่านสูง การเคลือบแกนจะถูกตัดเฉือนอย่างแม่นยำและเรียงซ้อนกันโดยอัตโนมัติเพื่อให้แน่ใจว่าข้อต่อแน่นหนาและมีเส้นทางแม่เหล็กที่สม่ำเสมอ โดยพื้นฐานแล้วจะลดกระแสไฟฟ้าที่ไม่มีโหลดและการสูญเสียที่หลงทางโดยพื้นฐาน

โครงสร้างที่คดเคี้ยว

ขดลวดทั้งแรงดันสูงและแรงดันต่ำใช้ตัวนำทองแดงที่ปราศจากออกซิเจนเพื่อให้มีค่าการนำไฟฟ้าสูงและการสูญเสียความต้านทานต่ำ นอกจากนี้ ขดลวดแรงดันต่ำยังใช้รูปแบบการพันฟอยล์ด้วยฉนวนระหว่างชั้นที่สม่ำเสมอ ซึ่งช่วยเพิ่มความสามารถในการทนต่อการลัดวงจรได้อย่างมาก

ระบบฉนวน

น้ำมันฉนวนแร่คุณภาพสูงหรือน้ำมันฉนวนจุดไฟสูงที่เป็นมิตรต่อสิ่งแวดล้อม ถูกนำมาใช้เพื่อให้ความเป็นฉนวนที่ดีเยี่ยมและความเสถียรทางเคมี ระบบฉนวนกระดาษน้ำมันผ่านกระบวนการอบแห้งแบบสุญญากาศและเติมน้ำมันอย่างเข้มงวดเพื่อให้แน่ใจว่าไม่มีฟองอากาศเหลืออยู่ ทำให้ได้รับแรงดันไฟฟ้าเริ่มต้นการคายประจุบางส่วนสูงกว่าข้อกำหนดมาตรฐาน จึงมั่นใจได้ในความน่าเชื่อถือในการปฏิบัติงานในระยะยาว

รายละเอียดการออกแบบโครงสร้าง

โครงสร้างถังและการซีล

ถังประกอบด้วยแผงลูกฟูกหรือการออกแบบหม้อน้ำแบบครีบแบบบูรณาการ ตอบสนองความต้องการในการทำความเย็น ในขณะเดียวกันก็ให้ความยืดหยุ่นที่ยืดหยุ่นเพื่อรองรับความผันผวนของปริมาณน้ำมันโดยอัตโนมัติ โครงสร้างที่ปิดผนึกอย่างสมบูรณ์นั้นมาพร้อมกับวาล์วระบายแรงดันและตัวแสดงระดับน้ำมัน ซึ่งป้องกันการสัมผัสระหว่างน้ำมันกับอากาศโดยรอบ จึงหลีกเลี่ยงการออกซิเดชันและการดูดซับความชื้น และยืดระยะเวลาการเปลี่ยนน้ำมัน

การออกแบบบูรณาการขนาดกะทัดรัด

ปรับให้เหมาะสมสำหรับการใช้งานสถานีย่อยขนาดกะทัดรัด หม้อแปลงไฟฟ้าแบบแช่น้ำมันของสถานีย่อยขนาดกะทัดรัด S11 ช่วยให้สามารถรวมการติดตั้งไว้ล่วงหน้ากับสวิตช์เกียร์ไฟฟ้าแรงสูงและแผงจำหน่ายแรงดันต่ำ ขนาดภายนอกได้รับการคำนวณอย่างแม่นยำเพื่อลดพื้นที่ติดตั้ง ในขณะที่เป็นไปตามข้อกำหนดระยะห่างทางไฟฟ้าและระยะห่างของฉนวน ตัวเชื่อมยก รูยึดฐาน และวิธีการเข้าสายเคเบิลได้รับมาตรฐานเพื่อช่วยให้ติดตั้งและเชื่อมต่อถึงสถานที่ได้อย่างรวดเร็ว

การกำหนดค่าการป้องกันและการควบคุม

การตรวจสอบและการป้องกันอุณหภูมิ

มาตรวัดอุณหภูมิน้ำมันและตัวบ่งชี้อุณหภูมิของขดลวดมีให้เป็นมาตรฐาน ช่วยให้สามารถตรวจสอบอุณหภูมิแบบเรียลไทม์และเสนอหน้าสัมผัสการแจ้งเตือนและทริปที่กำหนดค่าได้ สำหรับหม้อแปลงที่มีความจุสูง ระบบวัดอุณหภูมิไฟเบอร์ออปติกที่เป็นอุปกรณ์เสริมช่วยให้สามารถตรวจสอบอุณหภูมิหม้อร้อนที่คดเคี้ยวได้อย่างแม่นยำ โดยให้การสนับสนุนข้อมูลสำหรับการจัดการโหลดแบบไดนามิก

การป้องกันแรงดันและระดับน้ำมัน

มีการติดตั้งวาล์วระบายแรงดันเพื่อปล่อยแรงดันโดยอัตโนมัติในกรณีที่แรงดันภายในถังผิดปกติ ป้องกันการเสียรูปหรือการแตกร้าว เกจวัดระดับน้ำมันมีฟังก์ชันแจ้งเตือนระดับน้ำมันต่ำ ช่วยให้สามารถแทรกแซงการบำรุงรักษาหรือตรวจจับการรั่วไหลได้ทันเวลา

การประกันคุณภาพและการทดสอบ

หม้อแปลงแต่ละตัวผ่านการทดสอบประเภทที่ครอบคลุมและการทดสอบเป็นประจำก่อนส่งมอบ รวมถึงการทดสอบการสูญเสียขณะไม่มีโหลดและการสูญเสียโหลด การทดสอบความต้านทานการลัดวงจร การทดสอบความต้านทานแรงดันไฟฟ้าเกินเหนี่ยวนำ การทดสอบการคายประจุบางส่วน และการทดสอบแรงกระตุ้นฟ้าผ่า ตัวบ่งชี้ประสิทธิภาพหลักทั้งหมดเกินข้อกำหนดของทั้งมาตรฐานระดับชาติและข้อกำหนด IEC จึงรับประกันการทำงานที่มั่นคงในระยะยาวภายใต้สภาพสนามที่ซับซ้อน

ทำไมต้องเลือกลูกเกาพาวเวอร์?

ด้วยความสามารถในการผลิตขั้นสูงและระบบการจัดการคุณภาพที่เข้มงวด Lugao Power มอบโซลูชันอุปกรณ์จ่ายพลังงานที่เชื่อถือได้ให้แก่ลูกค้าทั่วโลก

ผู้ผลิตเฉพาะทาง— Lugao มีประสบการณ์มากกว่า 10 ปีในภาคอุปกรณ์ส่งและจ่ายพลังงาน โดยเชี่ยวชาญในการออกแบบและผลิตหม้อแปลงจุ่มน้ำมันหม้อแปลงชนิดแห้งสถานีย่อยสำเร็จรูป และสวิตช์เกียร์แรงดันปานกลางและแรงสูง

การควบคุมคุณภาพอย่างเข้มงวด— หม้อแปลงแช่น้ำมันซีรีส์ S11 ทุกตัวผ่านการทดสอบตามปกติอย่างครอบคลุมก่อนออกจากโรงงาน รวมถึงการทดสอบขณะไม่มีโหลดและการสูญเสียโหลด การทดสอบความต้านทานของฉนวน การวัดความต้านทานของขดลวด การทดสอบแรงดันไฟฟ้าทนต่อไดอิเล็กทริก และการตรวจสอบการยอมรับของโรงงาน เพื่อให้มั่นใจในความน่าเชื่อถือระหว่างการปฏิบัติงานนอกสถานที่

โซลูชันทางวิศวกรรมที่ปรับแต่งตามความต้องการ— เรานำเสนอบริการปรับแต่งสำหรับพิกัดแรงดันไฟฟ้า ความจุ กลุ่มการเชื่อมต่อ วิธีการทำความเย็น การออกแบบตู้ และการกำหนดค่าการติดตั้ง เพื่อตอบสนองความต้องการของภาคส่วนต่างๆ รวมถึงโครงการสาธารณูปโภค อุตสาหกรรม พลังงานหมุนเวียน และโครงสร้างพื้นฐาน

การออกแบบประหยัดพลังงาน— หม้อแปลงของเราผลิตขึ้นโดยใช้แผ่นเหล็กซิลิกอนรีดเย็นคุณภาพสูงและขดลวดทองแดงที่มีความนำไฟฟ้าสูง ออกแบบมาเพื่อลดการใช้พลังงาน ปรับปรุงประสิทธิภาพการดำเนินงาน และลดต้นทุนรวมในการเป็นเจ้าของตลอดวงจรชีวิตทั้งหมด

การปฏิบัติตามมาตรฐานสากล—— ผลิตภัณฑ์ของเราผลิตภายใต้ระบบการจัดการคุณภาพที่ได้รับการรับรองมาตรฐาน ISO และสอดคล้องกับ IEC, GB และมาตรฐานสากลอื่น ๆ ที่เกี่ยวข้อง รายงานการทดสอบประเภทและเอกสารทางเทคนิคสามารถขอได้

อุปทานทั่วโลกที่เชื่อถือได้—— ได้รับการสนับสนุนจากทีมวิศวกรรมและการส่งออกที่มีประสบการณ์ Lugao ให้คำปรึกษาทางเทคนิค เสนอราคาทันที บริการ OEM/ODM ที่ยืดหยุ่น บรรจุภัณฑ์ที่ปลอดภัย และการสนับสนุนหลังการขายที่ตอบสนองแก่ลูกค้าทั่วโลก

บริการหลังการขาย

1. หลังจากติดตั้งและใช้งานหม้อแปลงไฟฟ้าที่หน้างานแล้ว รับประกันว่าไม่มีรอยรั่ว และรับประกันสีไม่ลอกหรือซีดจาง มีการรับประกัน 5 ปี ปัญหาด้านคุณภาพใดๆ ที่เกิดขึ้นภายใต้การใช้งานปกติภายในระยะเวลาการรับประกันจะอยู่ภายใต้การรับประกัน

2. หม้อแปลงไฟฟ้าแบบแช่น้ำมันไฟฟ้าของสถานีย่อยขนาดกะทัดรัด S11 ทั้งหมดได้รับการคุ้มครองโดยบริการตลอดอายุการใช้งาน จึงรับประกันความครบถ้วนสมบูรณ์ของอุปกรณ์เสริมของผลิตภัณฑ์

3. อายุการใช้งานไม่น้อยกว่า 30 ปี

4. ในกรณีที่อุปกรณ์ขัดข้อง ซัพพลายเออร์จะตอบกลับภายในหนึ่งชั่วโมงหลังจากได้รับการแจ้งเตือนจากผู้ซื้อ และส่งบุคลากรด้านเทคนิคไปยังไซต์งานภายใน 24 ชั่วโมงภายในประเทศ

ความมุ่งมั่นในการบริการ

1. หม้อแปลงไฟฟ้าแบบแช่น้ำมันไฟฟ้าสถานีย่อย S11 ผลิตขึ้นตามข้อกำหนดของระบบการจัดการคุณภาพ ISO 9001-2008 อย่างเคร่งครัดเพื่อให้มั่นใจว่าผลิตภัณฑ์มีคุณสมบัติตรงตามมาตรฐานคุณภาพ 100% ก่อนออกจากโรงงาน

2. บริษัทของเราให้บริการทั้งก่อนการขายและหลังการขายอย่างครบวงจรเพื่อสร้างความพึงพอใจให้กับลูกค้า

2. บริษัทของเรามีการรับประกัน 60 เดือน ในกรณีที่เกิดปัญหาด้านคุณภาพ เราจะซ่อมแซมหรือเปลี่ยนผลิตภัณฑ์โดยไม่คิดค่าใช้จ่าย เพื่อให้ลูกค้าพึงพอใจ 100%

การออกแบบและการทดสอบหม้อแปลงไฟฟ้าต้องเป็นไปตามมาตรฐานดังต่อไปนี้

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《หม้อแปลงไฟฟ้า》

GB/T6451-2015 《ข้อมูลจำเพาะและข้อกำหนดทางเทคนิคสำหรับหม้อแปลงไฟฟ้ากำลังแช่น้ำมัน》

JB/T3837-2010 《วิธีการรวบรวมการกำหนดประเภทสำหรับผลิตภัณฑ์หม้อแปลงไฟฟ้า》

GB / T311.1-3.11-97 "เทคนิคการประสานงานของฉนวนและการทดสอบไฟฟ้าแรงสูงสำหรับอุปกรณ์ส่งและแปลงไฟฟ้าแรงสูง"

GB10237-88 "ระดับฉนวนและการทดสอบไดอิเล็กทริกสำหรับหม้อแปลงไฟฟ้า - ช่องว่างอากาศฉนวนภายนอก"

GB7595-87 "มาตรฐานคุณภาพสำหรับน้ำมันหม้อแปลงในการให้บริการ"

GB7328-87 《การวัดระดับเสียงสำหรับหม้อแปลงไฟฟ้า》

GB7534-87 《การวัดการคายประจุบางส่วน》

GB/T15164-94 《คู่มือการโหลดสำหรับหม้อแปลงไฟฟ้ากำลังแบบแช่น้ำมัน》

DL/T586-95 《คู่มือทางเทคนิคสำหรับการควบคุมการผลิตของผู้ใช้อุปกรณ์ไฟฟ้า》

GB / T311.1-3.11-97 "เทคนิคการประสานงานของฉนวนและการทดสอบไฟฟ้าแรงสูงสำหรับอุปกรณ์ส่งและแปลงไฟฟ้าแรงสูง"

GB2536-1990 《น้ำมันหม้อแปลง》

JB/T56011-92 《การจำแนกคุณภาพผลิตภัณฑ์สำหรับหม้อแปลงไฟฟ้ากำลังแบบจุ่มน้ำมัน》

ZBK41005-89 《ระดับเสียงของหม้อแปลง 6-220KV》
