สวิตช์เกียร์ไฟฟ้าแรงสูงระดับพรีเมียมจากผู้ผลิตมืออาชีพ

เมื่อรีเลย์ป้องกันไม่สามารถแก้ไขข้อผิดพลาดภายในหน้าต่างวิกฤต 0.1 วินาที อาร์คแฟลชที่เกิดขึ้นอาจทำให้บัสบาร์กลายเป็นไอ และทำให้เกิดไฟดับในสถานีย่อยที่เป็นภัยพิบัติ แต่คุณจะเลือกอุปกรณ์สวิตชิ่งที่รับประกันทั้งการหยุดชะงักของข้อผิดพลาดอย่างรวดเร็วและความทนทานทางกลในระยะยาวภายใต้ความเครียดจากการลัดวงจรซ้ำๆ ได้อย่างไร บริษัท ลูกเกา พาวเวอร์ จำกัด แก้ไขปัญหานี้ด้วยโซลูชันสวิตช์เกียร์ไฟฟ้าแรงสูงของเรา ซึ่งได้รับการออกแบบทางวิศวกรรมแบบปิดล้อมด้วยโลหะ และผ่านการทดสอบอย่างเข้มงวด โดยมีระบบสุญญากาศหรือเซอร์กิตเบรกเกอร์ SF6 ที่มีพิกัดการขัดจังหวะสูงถึง 40 kA ให้ระบบสาธารณูปโภคและโรงงานอุตสาหกรรมหนักที่มีการป้องกันและการควบคุมที่เชื่อถือได้สำหรับเครือข่ายการกระจายหลักที่กระแสไฟฟ้าขัดข้องรุนแรงและความต่อเนื่องในการจ่ายไฟเป็นสิ่งสำคัญ

เผชิญกับกระแสไฟฟอลต์สูงหรือไม่? ต่อไปนี้เป็นวิธีตรวจสอบว่าสวิตช์ HV เป็นทางเลือกเดียวของคุณหรือไม่

เมื่อประเมินซัพพลายเออร์สวิตช์เกียร์ที่มีคุณสมบัติเหมาะสมสำหรับเครือข่ายการจัดจำหน่ายหลัก ทีมจัดซื้อทางวิศวกรรมมักถาม: การป้องกัน RMU ในปัจจุบันมีข้อบกพร่องในระดับใดไม่เพียงพอ โดยบังคับให้มีข้อกำหนดเฉพาะของสวิตช์ไฟฟ้าแรงสูงพร้อมเซอร์กิตเบรกเกอร์เต็มกำลัง? คำตอบขึ้นอยู่กับขนาดของกระแสไฟฟ้าขัดข้อง ข้อกำหนดในการประสานงานการป้องกัน และวิกฤตของวงจร

สวิตช์เกียร์ไฟฟ้าแรงสูงได้รับการออกแบบมาโดยเฉพาะสำหรับเครือข่ายการกระจายหลักที่กระแสไฟฟ้าขัดข้องรุนแรง และระบบป้องกันจะต้องรบกวนกระแสไฟฟ้าลัดวงจรโดยไม่ต้องอาศัยฟิวส์สำรอง ซึ่งแตกต่างจาก RMU ที่รวมสวิตช์โหลดเข้ากับฟิวส์เพื่อป้องกันข้อผิดพลาดทางเศรษฐกิจ สวิตช์เกียร์ไฟฟ้าแรงสูงรวมเอาเบรกเกอร์วงจรไฟฟ้าที่สามารถขัดจังหวะกระแสลัดวงจรเต็มรูปแบบได้สูงสุดถึง 40 kA หรือสูงกว่า การกำหนดค่านี้จำเป็นสำหรับสถานีไฟฟ้าย่อย โรงงานอุตสาหกรรมหนัก และการติดตั้งพลังงานหมุนเวียน ซึ่งระดับข้อผิดพลาดเกินความสามารถของอุปกรณ์ป้องกันฟิวส์

สวิตช์เกียร์ไฟฟ้าแรงสูงของ Lugao มีการกำหนดค่าเบรกเกอร์แบบถอดได้หรือแบบตายตัว ให้ความยืดหยุ่นในการบำรุงรักษาและการทำงาน โครงสร้างที่ปิดด้วยโลหะพร้อมช่องบัสบาร์ที่แยกจากกัน ช่วยให้มั่นใจได้ถึงการกักเก็บข้อผิดพลาด ป้องกันการแพร่กระจายส่วนโค้งภายในไปยังส่วนที่อยู่ติดกัน การออกแบบที่แข็งแกร่งซึ่งได้รับการตรวจสอบผ่านการทดสอบประเภทที่เข้มงวด มอบบริการที่เชื่อถือได้มานานหลายทศวรรษในสภาพแวดล้อมที่มีความต้องการ

Lugao ตรวจสอบความต้านทานส่วนโค้งและการทนต่อการลัดวงจรได้อย่างไร

สวิตช์เกียร์ไฟฟ้าแรงสูงจะต้องทนทานต่อแรงแม่เหล็กไฟฟ้าอันมหาศาลและพลังงานอาร์คแฟลชที่เกิดขึ้นระหว่างสภาวะความผิดปกติที่รุนแรง ระบบสวิตช์เกียร์ไฟฟ้าแรงสูง Lugao ได้รับการออกแบบทางวิศวกรรมโดยมีรากฐานที่เป็นฉนวนสูงผ่านการตรวจสอบอย่างเข้มงวด: ความถี่กำลังทนที่ 42 kV เป็นเวลาหนึ่งนาที และแรงกระตุ้นฟ้าผ่าทนได้ที่ 75 kV เป็นไปตามหรือเกินมาตรฐาน IEC 62271-200 อัตราความทนทานต่อไฟฟ้าลัดวงจรได้รับการตรวจสอบผ่านการทดสอบกำลังเต็มรูปแบบ โดยมีตัวอย่างรวมถึง 20 kA ถึง 40 kA RMS ในด้านไฟฟ้าแรงสูง

ความต้านทานส่วนโค้งเป็นคุณลักษณะด้านความปลอดภัยที่สำคัญ สวิตช์เกียร์ของเราผ่านการทดสอบข้อผิดพลาดส่วนโค้งภายใน (ระดับ IAC) เพื่อให้แน่ใจว่าตู้บรรจุและระบายพลังงานส่วนโค้งได้อย่างปลอดภัย ปกป้องบุคลากรและอุปกรณ์ที่อยู่ติดกัน การตรวจสอบหลังการทดสอบจะยืนยันความสมบูรณ์ของข้อต่อบัสบาร์และการเสียรูปของโครงสร้างเป็นศูนย์ ช่วยให้วิศวกรโครงการมั่นใจได้ถึงความเสถียรของระบบภายใต้สภาวะความผิดพลาดที่เป็นที่ต้องการมากที่สุด

การป้องกันเชิงโครงสร้างและการปรับเปลี่ยนด้านสิ่งแวดล้อมใดบ้างที่มีการบูรณาการ?

กล่องสวิตช์เกียร์ต้องเผชิญกับสภาพอากาศ ฝุ่น และเหตุการณ์โค้งที่อาจเกิดขึ้น ถือเป็นการป้องกันครั้งแรกต่อการเสื่อมโทรมของสิ่งแวดล้อมและผลที่ตามมาของอุบัติเหตุ สวิตช์เกียร์ไฟฟ้าแรงสูง Lugao ได้รับระดับการป้องกัน IP4X สำหรับตัวเครื่องในอาคาร และพิกัดที่สูงกว่าสำหรับการติดตั้งกลางแจ้ง ให้ความต้านทานที่มีประสิทธิภาพต่อการซึมของอนุภาคของแข็งและการกระเด็นของน้ำ สร้างขึ้นจากเหล็กที่ทนต่อการกัดกร่อนพร้อมการรักษาพื้นผิวที่ป้องกันการกัดกร่อน (ความหนา ≥2 มม. สำหรับส่วนประกอบที่สำคัญ) ตัวเครื่องทนทานต่ออุณหภูมิแวดล้อมที่รุนแรง ความชื้นสูง และบรรยากาศชายฝั่งที่มีฤทธิ์กัดกร่อน

บัสบาร์และช่องเซอร์กิตเบรกเกอร์แบบแยกส่วนช่วยเพิ่มความปลอดภัยด้วยการแยกชิ้นส่วนที่มีกระแสไฟฟ้าออกทางกายภาพ แต่ละช่องการทำงานได้รับการปิดผนึกอย่างเป็นอิสระด้วยแผงกั้นที่ทนไฟ ป้องกันการแพร่กระจายของข้อผิดพลาดระหว่างส่วนต่างๆ และบรรจุเหตุการณ์ที่อาจเกิดขึ้นภายในช่องเริ่มต้น การออกแบบการแบ่งส่วนนี้ช่วยให้แน่ใจว่าข้อผิดพลาดในส่วนหนึ่งจะไม่กระทบต่อความสมบูรณ์ของส่วนที่อยู่ติดกัน รักษาเสถียรภาพของระบบและลดความเสียหาย

Lugao สามารถจัดหาคลาสแรงดันไฟฟ้าและการกำหนดค่าใดได้บ้าง

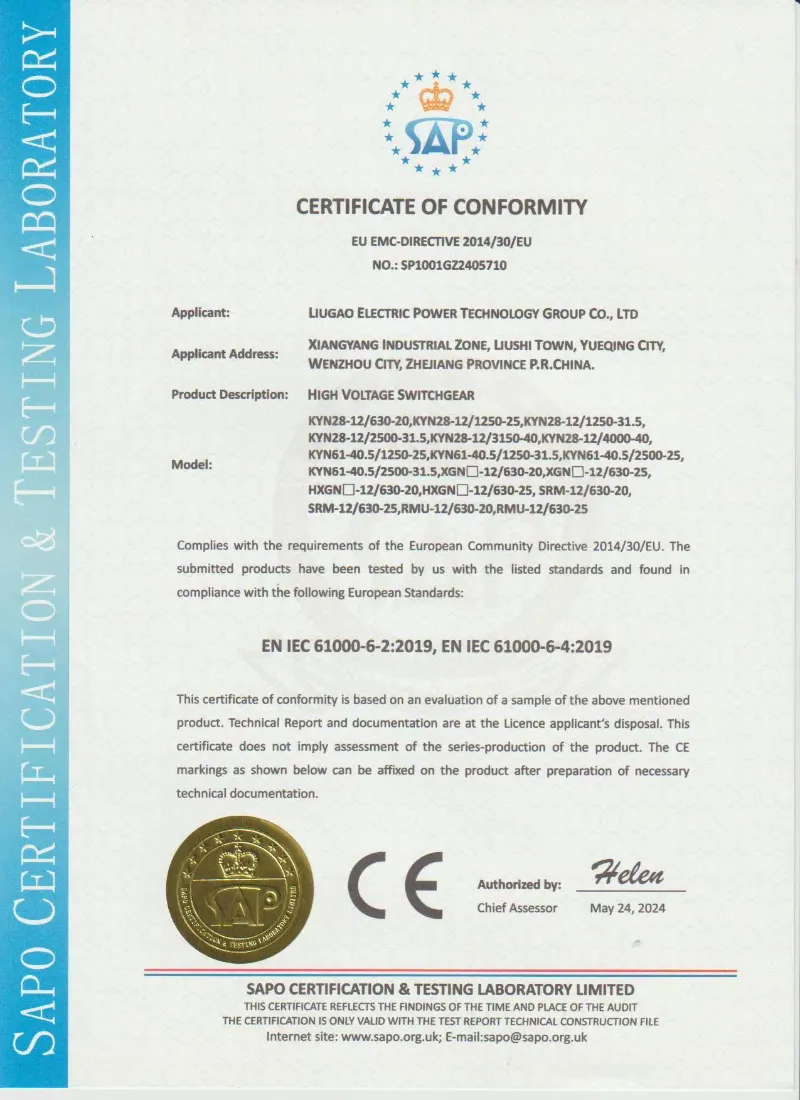

เวิร์กช็อปการผลิตที่ได้รับการรับรองมาตรฐาน ISO9001 และ SGS ของ Lugao พร้อมด้วยสายการประกอบระดับมืออาชีพและช่องทดสอบกำลังเต็มรูปแบบ ผลิตสวิตช์เกียร์ไฟฟ้าแรงสูงตามมาตรฐานสากล IEC, GB, CE และ CCC อย่างเคร่งครัด รองรับการใช้งานแบบ Plug-and-Play โดยตรงโดยไม่ต้องดัดแปลงสถานที่ซึ่งมีค่าใช้จ่ายสูง

คลาสแรงดันไฟฟ้าและช่วงความจุ

ตัวเลือกสวิตช์เกียร์และส่วนประกอบ

Lugao นำเสนอการกำหนดค่าภายในที่ยืดหยุ่นเพื่อให้ตรงกับข้อกำหนดเฉพาะของโครงการ:

· ประเภทเซอร์กิตเบรกเกอร์:เซอร์กิตเบรกเกอร์ระบบสุญญากาศ (VCB) สำหรับการใช้งานแรงดันไฟฟ้าปานกลาง ให้การดับอาร์กที่เหนือกว่าและอายุการใช้งานยาวนานขึ้น เซอร์กิตเบรกเกอร์ SF6 มีไว้สำหรับการใช้งานที่มีแรงดันไฟฟ้าสูงกว่าซึ่งต้องการความสามารถในการขัดจังหวะที่แข็งแกร่ง

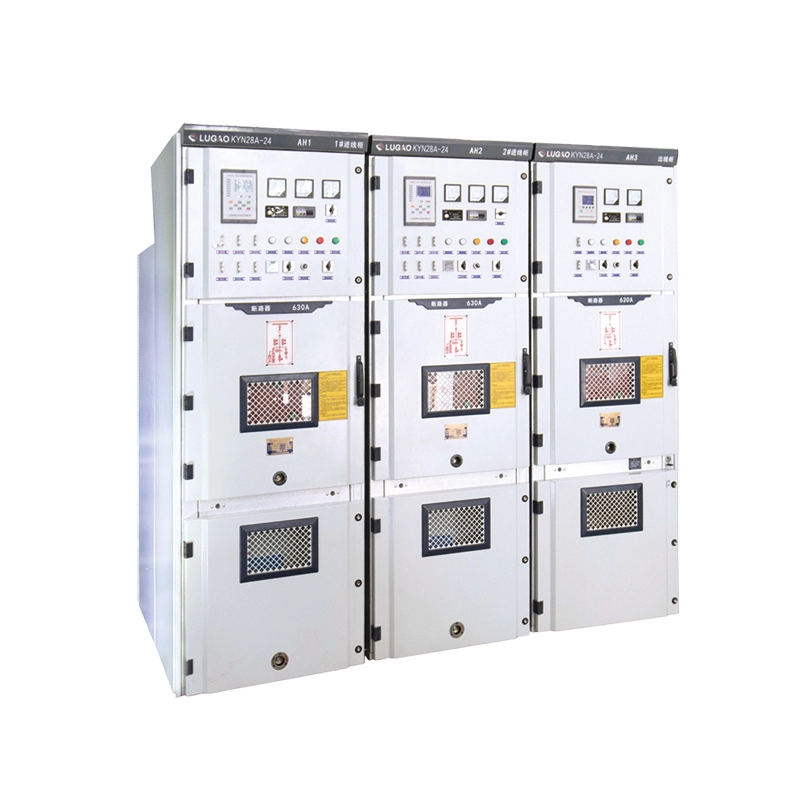

· ประเภทตู้สวิตช์เกียร์:การกำหนดค่า KYN28A, KYN61 หรือ GIS ที่มีการออกแบบคงที่หรือแบบดึงออกได้ รองรับเครือข่ายวงแหวน เทอร์มินัล หรือโหมดแหล่งจ่ายไฟคู่

· การป้องกันและการควบคุม:รีเลย์ป้องกันในตัวพร้อมอินเทอร์เฟซการสื่อสารสำหรับการตรวจสอบและควบคุมระยะไกล รวมถึงฟังก์ชันการป้องกันกระแสเกิน ข้อผิดพลาดในการลงดิน ทิศทาง และส่วนต่าง

จะเลือกการกำหนดค่าสวิตช์เกียร์ไฟฟ้าแรงสูงในอุดมคติสำหรับสถานีย่อยหลักของคุณได้อย่างไร

สำหรับสถานีไฟฟ้าย่อยและโรงงานอุตสาหกรรมหนักที่กระแสไฟฟ้าขัดข้องรุนแรงและความน่าเชื่อถือของวงจรเป็นสิ่งสำคัญ สวิตช์เกียร์ไฟฟ้าแรงสูงที่มีการป้องกันเซอร์กิตเบรกเกอร์ถือเป็นสิ่งสำคัญ Lugao เสนอตัวเลือกการกำหนดค่าแบบกำหนดเอง รวมถึงพิกัดเบรกเกอร์ที่แตกต่างกัน การจัดเรียงบัสบาร์ และแผนการป้องกัน เพื่อให้ตรงกับข้อกำหนดเฉพาะของโครงการ โครงสร้างที่แข็งแกร่งและการทดสอบที่ครอบคลุมช่วยให้มั่นใจได้ถึงบริการที่เชื่อถือได้นานหลายทศวรรษในสภาพแวดล้อมที่มีความต้องการสูง

ดูสายการผลิตของเราวีดีโอ

สัมผัสประสบการณ์สวิตช์ไฟฟ้าแรงสูงของ Lugao ในการผลิตความเป็นเลิศโดยตรง:
