สวิตช์เกียร์ไฟฟ้าแรงสูงชนิดคงที่ชนิดกล่อง XGN

อุปกรณ์นี้คืออะไร?

สวิตช์เกียร์ไฟฟ้าแรงสูงชนิดคงที่ชนิดกล่อง XGN (XGN ย่อมาจาก "ชนิดคงที่ชนิดกล่อง") เป็นแบบปิดด้วยโลหะสวิตช์เกียร์ไฟฟ้าแรงสูงในร่มการประกอบ. ใช้เป็นหลักในระบบไฟฟ้ากระแสสลับสามเฟสที่มีแรงดันไฟฟ้าพิกัด 6kV, 10kV, 20kV หรือ 35kV และความถี่พิกัด 50/60Hz

มันทำอะไร?

อุปกรณ์นี้ใช้เพื่อรับและจ่ายพลังงานไฟฟ้า ตลอดจนควบคุม ป้องกัน และตรวจสอบสายไฟและหม้อแปลงไฟฟ้า ต่างจากสวิตช์เกียร์แบบดึงออก สวิตช์เกียร์ไฟฟ้าแรงสูงชนิดคงที่ชนิดกล่อง XGN ใช้เซอร์กิตเบรกเกอร์แบบติดตั้งอยู่กับที่และสวิตช์ตัดการเชื่อมต่อที่มีช่องว่างแยกที่มองเห็นได้ ทำให้มีความแข็งแกร่ง คุ้มต้นทุน และบำรุงรักษาง่ายกว่าในการใช้งานในอุตสาหกรรมและเชิงพาณิชย์ขนาดกลางจำนวนมาก

รายละเอียดรหัสรุ่น:

XGN – ชนิดกล่องชนิดคงที่ โลหะในอาคาร-ปิดล้อม

แบบกล่อง – ตัวเรือนโลหะปิดสนิท

ประเภทคงที่ – การติดตั้งส่วนประกอบสวิตช์หลักแบบคงที่

การใช้งานทั่วไป:

ห้องจ่ายไฟฟ้าในโรงงาน อาคารพักอาศัย ห้างสรรพสินค้า โรงพยาบาล ศูนย์ข้อมูล และสถานีพลังงานหมุนเวียน

รายละเอียดสินค้า

สวิตช์เกียร์ไฟฟ้าแรงสูงชนิดคงที่ชนิดกล่อง XGN เป็นโซลูชันสวิตช์เกียร์มาตรฐาน ประหยัด และเชื่อถือได้สูง โครงสร้างหลักประกอบด้วยเซอร์กิตเบรกเกอร์สุญญากาศแบบยึดอยู่กับที่ สวิตช์แยกสามตำแหน่ง หม้อแปลงกระแส หม้อแปลงแรงดันไฟฟ้า และกลไกประสานที่ครอบคลุม โครงสร้างทำจากเหล็กรีดเย็นหรือสแตนเลสคุณภาพสูง เคลือบด้วยผงไฟฟ้าสถิตเพื่อให้ทนทานต่อการกัดกร่อนได้ดีเยี่ยม

พารามิเตอร์ทางไฟฟ้าที่สำคัญ: แรงดันไฟฟ้าที่กำหนด 12kV (อุปกรณ์เสริม 24kV/40.5kV), พิกัดกระแสไฟฟ้าสูงถึง 3150A, ทนกระแสลัดวงจรได้สูงสุด 40kA ที่สวิตช์เกียร์เป็นไปตามมาตรฐาน GB3906 และ IEC62271-200 โดยสมบูรณ์

การออกแบบที่กะทัดรัด (กว้างโดยทั่วไป 800 มม. ลึก 900 มม. สูง 2200 มม.) ช่วยประหยัดพื้นที่อันมีค่า ช่องไฟฟ้าแรงสูงทั้งหมดปิดสนิทและเชื่อมต่อกัน เพื่อให้มั่นใจถึงการทำงานที่ปลอดภัย แผงด้านหน้าประกอบด้วยแผนภาพจำลองที่ชัดเจน ไฟบ่งชี้ และปุ่มตัดการทำงานฉุกเฉิน

สวิตช์เกียร์ไฟฟ้าแรงสูงชนิดคงที่ชนิดกล่อง XGN เหมาะอย่างยิ่งสำหรับโครงการที่ให้ความสำคัญกับการดำเนินงานที่เรียบง่าย ต้นทุนล่วงหน้าต่ำ และการบำรุงรักษาง่ายมากกว่าความสามารถในการกำหนดค่าแบบดึงออก

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

คุณลักษณะของผลิตภัณฑ์และการใช้งาน

คุณสมบัติที่สำคัญ

1. ความเรียบง่ายแบบคงที่ – อัตราความล้มเหลวต่ำกว่า

ไม่มีโครงสร้างรางเลื่อนที่ซับซ้อน สวิตช์เกียร์ไฟฟ้าแรงสูงชนิดคงที่ชนิดกล่อง XGN ใช้การเชื่อมต่อแบบสลักเกลียวหรือแบบสัมผัสโดยตรง ซึ่งช่วยลดความเสี่ยงความล้มเหลวทางกลได้อย่างมาก

2. ผู้ติดต่อตัดการเชื่อมต่อที่มองเห็นได้ – ปลอดภัยสำหรับการล็อคเอาท์/แท็กเอาท์

สวิตช์แยกช่วยให้ตำแหน่งหน้าสัมผัสมองเห็นได้ชัดเจน ผู้ปฏิบัติงานสามารถยืนยันการแยกวงจรด้วยสายตาก่อนการบำรุงรักษา ซึ่งเป็นข้อได้เปรียบด้านความปลอดภัยที่สำคัญเหนือเกียร์แบบน้ำมันหรือเกียร์ขนาดเล็กแบบเก่า

3. กะทัดรัดและประหยัดพื้นที่

ความกว้างต่ำสุด 600 มม. สำหรับรุ่น 12kV เหมาะสำหรับการติดตั้งเพิ่มในสถานีไฟฟ้าย่อยที่มีพื้นที่จำกัด

4. เชื่อมต่อกันอย่างเต็มที่ – ป้องกันการทำงานผิดพลาด

อินเตอร์ล็อคทางกลและไฟฟ้าระหว่างเซอร์กิตเบรกเกอร์ สวิตช์แยก และฝาครอบด้านหน้าเป็นไปตามข้อกำหนด "การป้องกันห้าประการ"

5. ปรับตัวให้เข้ากับสภาพแวดล้อมที่รุนแรงได้

เครื่องทำความร้อนป้องกันการควบแน่นและตัวเครื่องด้านหน้า IP4X ช่วยให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้ในสภาพแวดล้อมที่ชื้นหรือมีฝุ่นมาก

พื้นที่ใช้งาน

● โรงงานอุตสาหกรรม – แหล่งจ่ายไฟสำหรับสายการผลิต

● อาคารพาณิชย์ – ห้องกระจายสินค้าหลัก

● ศูนย์ข้อมูล – การสลับพลังงานสำรอง

● โรงไฟฟ้าพลังงานลม/พลังงานแสงอาทิตย์ – การรวบรวมแรงดันไฟฟ้าปานกลาง

● โรงพยาบาล – สวิตช์ไฟคู่พร้อมเกียร์คงที่

ถามตอบ

ถาม: สวิตช์เกียร์ไฟฟ้าแรงสูงชนิดคงที่ชนิดกล่อง XGN ของคุณกับชนิดดึงออก (เช่น KYN) แตกต่างกันอย่างไร

ตอบ: เป็นคำถามที่ดี สวิตช์เกียร์ไฟฟ้าแรงสูงชนิดคงที่ชนิดกล่อง XGN มีเซอร์กิตเบรกเกอร์แบบติดตั้งอยู่กับที่ คุณไม่สามารถ "เปิดตัว" เบรกเกอร์ได้ แต่คุณจะได้โครงสร้างที่แข็งแกร่งยิ่งขึ้น ต้นทุนล่วงหน้าที่ลดลง และการบำรุงรักษาที่ง่ายขึ้น สำหรับการใช้งานที่ความซ้ำซ้อนที่มีความพร้อมใช้งานสูงไม่สำคัญ (เช่น น้อยกว่า 500 การดำเนินงานต่อปี) แบบคงที่จะประหยัดและเชื่อถือได้มากกว่า

ประตู

รายละเอียดการผลิต

1. การผลิตสิ่งที่แนบมา

แผ่นเหล็กรีดเย็น (หนา ≥2 มม.) หรือสแตนเลส 304

การดัด การเชื่อม และการรักษาพื้นผิวในบ้าน

การเคลือบผงไฟฟ้าสถิต (ความหนา ≥60μm, การทดสอบสเปรย์เกลือ ≥240h)

2. ส่วนประกอบหลัก

เซอร์กิตเบรกเกอร์สุญญากาศแบบยึดอยู่กับที่ (ยี่ห้อ: Lugao / อุปกรณ์เสริม Siemens, ABB)

สวิตช์แยกสามตำแหน่งพร้อมตัวแบ่งที่มองเห็นได้

บัสบาร์ทองแดง (เคลือบดีบุกหรือชุบเงิน)

หม้อแปลงกระแส/แรงดัน (ระดับความแม่นยำ 0.5 / 0.2S)

3. การเดินสายไฟภายใน

มีเครื่องหมายหมายเลขสายไฟ เทอร์มินอลบล็อค และท่อพลาสติกไว้อย่างชัดเจน

ทดสอบการเดินสายไฟรองที่ 2kV เป็นเวลา 1 นาที

สายไฟทั้งหมดไม่ลามไฟและพิกัด 105°C

4. การทดสอบโรงงาน

ความถี่ไฟฟ้าทนต่อการทดสอบแรงดันไฟฟ้า

การวัดความต้านทานวงจรหลัก

การทดสอบการทำงานของกลไก (≥200ครั้ง)

การตรวจสอบฟังก์ชันลูกโซ่

การวัดการปล่อยประจุบางส่วน (≤10pC)

XGN กับสวิตช์ KYN

การเลือกระหว่างสวิตช์เกียร์แบบคงที่ XGN และสวิตช์เกียร์แบบถอดได้ของ KYN ขึ้นอยู่กับข้อกำหนดของโครงการ กลยุทธ์การบำรุงรักษา และงบประมาณของคุณ สวิตช์เกียร์ XGN ได้รับการออกแบบมาสำหรับแอปพลิเคชันที่ให้ความสำคัญกับความน่าเชื่อถือ การทำงานที่เรียบง่าย และลดต้นทุนการลงทุน ในขณะที่สวิตช์เกียร์ KYN เหมาะสมกับระบบที่ต้องการการบำรุงรักษาบ่อยครั้งหรือความยืดหยุ่นในการดำเนินงานสูงมากกว่า

การรับรองและการประกันคุณภาพ

● เป็นไปตามมาตรฐาน IEC 62271‑200

● ได้รับการรับรอง GB 3906

● ทดสอบข้อบกพร่องของส่วนโค้งภายใน (IAC A-FL) – ตัวเลือกเสริม

● ระบบการจัดการโรงงาน ISO 9001:2015

● พิมพ์รายงานการทดสอบจากสถานีทดสอบอุปกรณ์ไฟฟ้าแรงสูงแห่งชาติ (ซีอาน / ปักกิ่ง)

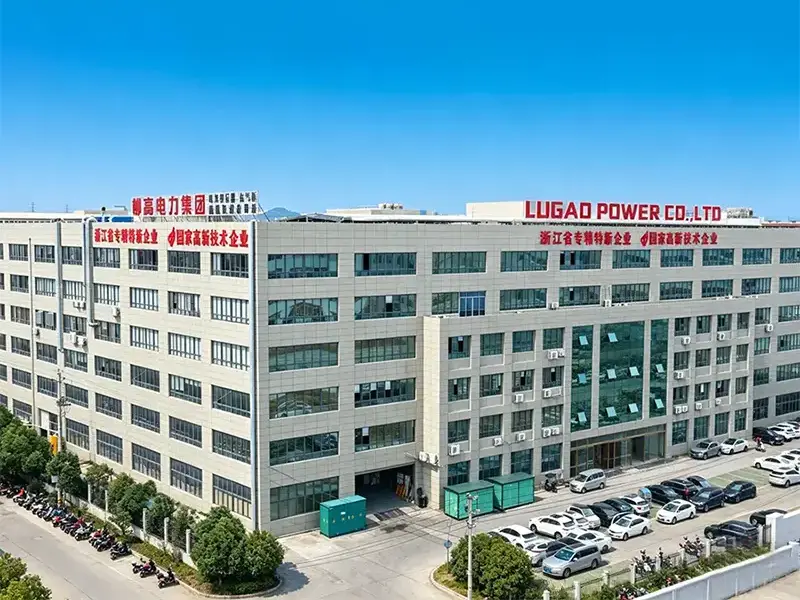

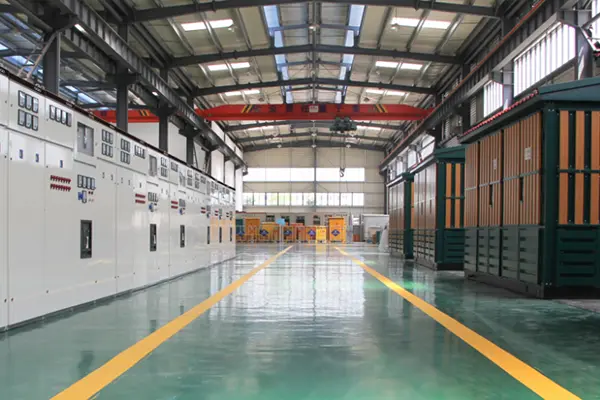

สวิตช์เกียร์ XGN ของเราผลิตขึ้นในโรงงานผลิตที่ทันสมัยซึ่งมีเครื่องตัดเลเซอร์ CNC, ศูนย์ดัด CNC, ระบบเชื่อมด้วยหุ่นยนต์, สายการผลิตบัสบาร์ทองแดง และห้องปฏิบัติการทดสอบไฟฟ้าแรงสูงที่ครอบคลุม สวิตช์เกียร์ไฟฟ้าแรงสูงชนิดกล่อง XGN ของคุณจะถูกจัดส่งพร้อมกับชุดรายงานการทดสอบ แผนภาพการเดินสายไฟ และคู่มือการใช้งานทั้งภาษาอังกฤษและภาษาจีน

ข้อดีเมื่อเปรียบเทียบกับคู่แข่ง – ทำไมต้องเลือก Lugao

บรรจุภัณฑ์และการจัดส่ง

มาตรฐานบรรจุภัณฑ์

● กล่องไม้อัดความแข็งแรงสูงพร้อมฟิล์มกันความชื้น

● บุโฟมภายในสำหรับส่วนประกอบต่างๆ

● ขั้วต่อขาออกทั้งหมดมีฝาปิดหุ้มฉนวน

● ส่วนบัสบาร์บรรจุแยกกันพร้อมป้ายกำกับ

เครื่องหมายการจัดส่งสินค้า

● หมายเลขคำสั่งซื้อ ปลายทาง น้ำหนัก ป้าย "เปราะบาง" และ "ไม่มีกอง"

ตัวเลือกการจัดส่ง

● FOB หนิงโป / เซี่ยงไฮ้

● ระยะเวลาดำเนินการ: 15–25 วันสำหรับการกำหนดค่ามาตรฐาน

ความมุ่งมั่นในการบริการหลังการขาย

● ระยะเวลาการรับประกัน – 12 เดือนนับจากวันที่จัดส่ง (ขยายได้ถึง 24 หรือ 36 เดือนภายใต้สัญญาบริการ)

● การสนับสนุนทางเทคนิค – ให้คำปรึกษาฟรีตลอดอายุการใช้งาน การแก้ไขปัญหาระยะไกลภายใน 2 ชั่วโมงในระหว่างวันทำการ

● บริการภาคสนาม – มีคำแนะนำในการติดตั้ง การจัดการข้อผิดพลาดนอกสถานที่ตามความจำเป็น (ฟรีระหว่างการรับประกัน)

● การจัดหาอะไหล่ – มีอะไหล่สำรองไว้; จัดส่งทางไปรษณีย์ในวันถัดไปสำหรับการสั่งซื้อเร่งด่วน
