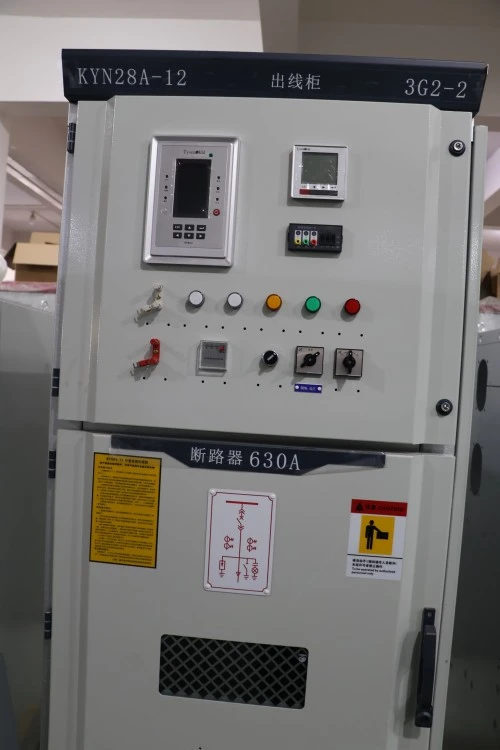

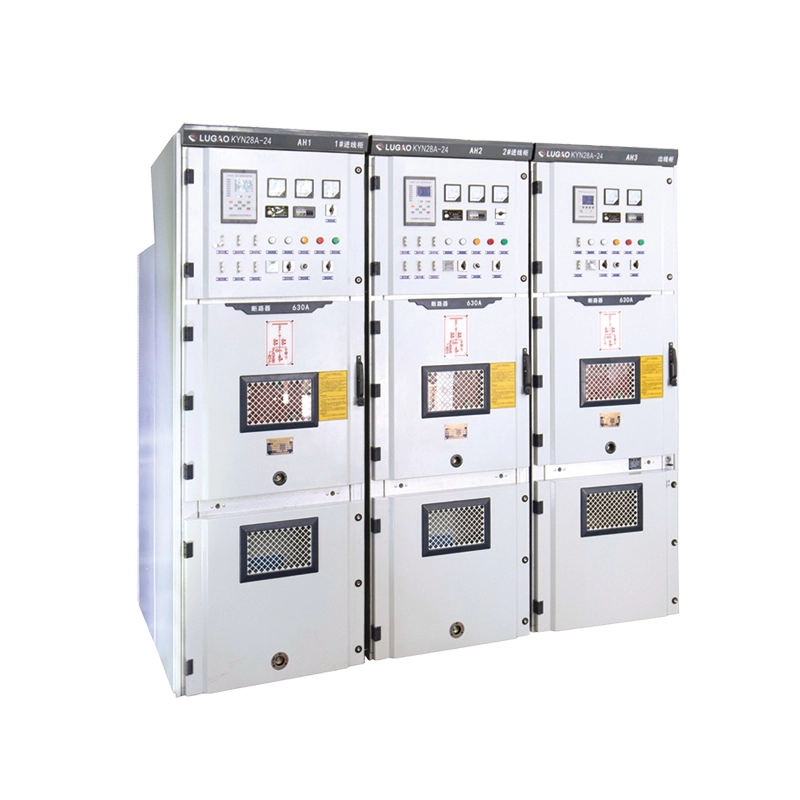

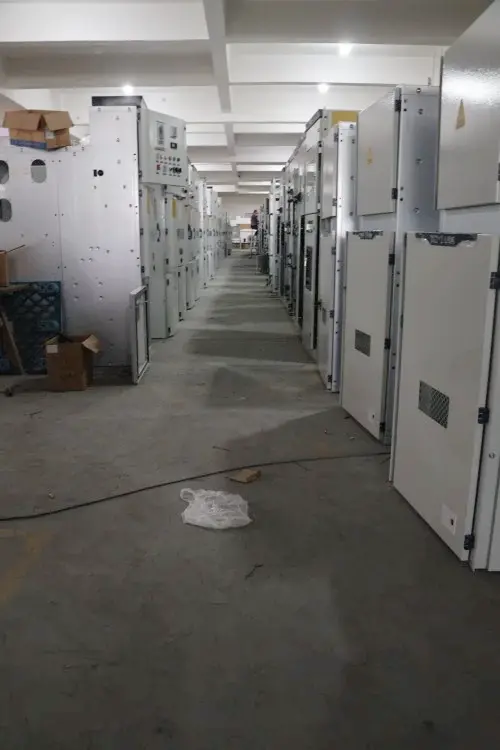

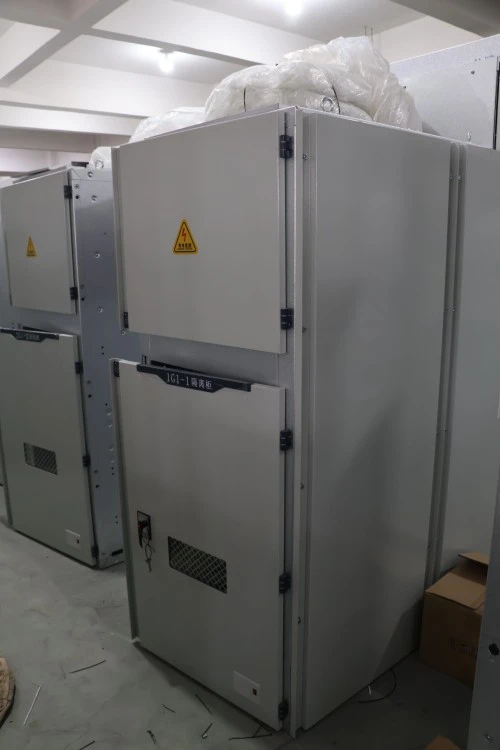

สวิตช์เกียร์ชนิดถอดได้หุ้มเกราะของสถานีย่อย KYN 35kV

อุปกรณ์นี้คืออะไร?

สวิตช์เกียร์ชนิดถอดได้หุ้มเกราะของสถานีย่อย KYN 35kV เป็นชุดประกอบจากโรงงานที่หุ้มด้วยโลหะสวิตช์เกียร์ไฟฟ้าแรงสูงในร่มออกแบบมาสำหรับระบบไฟฟ้ากระแสสลับสามเฟสขนาด 40.5kV (ระบุ 35kV) เป็นของซีรีส์ KYN และใช้ในสถานีไฟฟ้าย่อย โรงไฟฟ้าอุตสาหกรรม อาคารพาณิชย์ขนาดใหญ่ และสถานีรวบรวมพลังงานหมุนเวียน

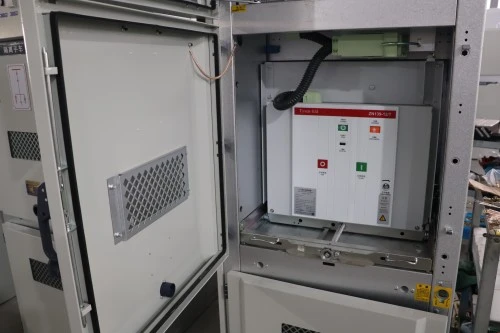

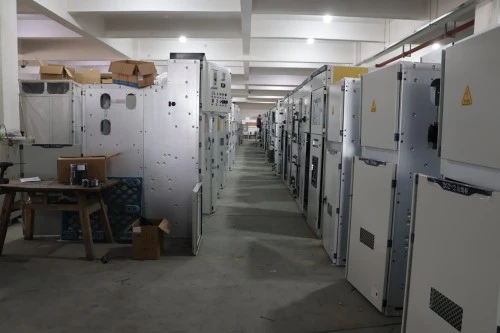

ต่างจากสวิตช์เกียร์แบบตายตัวที่มีการขันเบรกเกอร์เข้าที่ ประเภทที่ถอดได้แบบหุ้มเกราะนี้มีรถเข็นเบรกเกอร์แบบเคลื่อนที่ได้ซึ่งสามารถม้วนเข้าไปในตำแหน่งที่แตกต่างกันสามตำแหน่ง: การทำงาน การทดสอบ/การแยก และการถอนออก การออกแบบนี้ช่วยให้สามารถเปลี่ยนเบรกเกอร์ที่ชำรุดได้ภายในไม่กี่นาทีโดยไม่ต้องตัดพลังงานบัสบาร์ทั้งหมด ซึ่งเป็นข้อได้เปรียบที่สำคัญสำหรับการจ่ายไฟอย่างต่อเนื่อง

มันทำอะไร?

หน้าที่หลักของอุปกรณ์นี้คือรับพลังงานขาเข้า 35kV จากหม้อแปลงหรือสายเหนือศีรษะ ปกป้องเครือข่ายดาวน์สตรีมด้วยเซอร์กิตเบรกเกอร์ และจ่ายไฟฟ้าไปยังตัวป้อนขาออก เช่น มอเตอร์แรงดันปานกลาง หม้อแปลงทุติยภูมิ ธนาคารตัวเก็บประจุ หรือโหลดทางอุตสาหกรรมขนาดใหญ่ สวิตช์เกียร์ชนิดถอดได้หุ้มเกราะของสถานีย่อย KYN 35kV ยังมี:

● การแยกส่วน – การตัดการเชื่อมต่อที่มองเห็นได้เพื่อการบำรุงรักษาที่ปลอดภัย

● การป้องกัน – กระแสไฟเกิน ข้อผิดพลาดของดิน และการลัดวงจรผ่านรีเลย์หรือ IED

● การวัดแสง – การวัดแรงดันและกระแสสำหรับสถานีย่อย SCADA

● ประสาน – ระบบป้องกันห้ากลไกเพื่อขจัดข้อผิดพลาดของมนุษย์

รายละเอียดรหัสรุ่น

คุณสมบัติของผลิตภัณฑ์และการใช้งาน

คุณลักษณะของผลิตภัณฑ์

คุณสมบัติ 1: โครงสร้างที่ถอดออกได้ด้วยเกราะที่แท้จริง

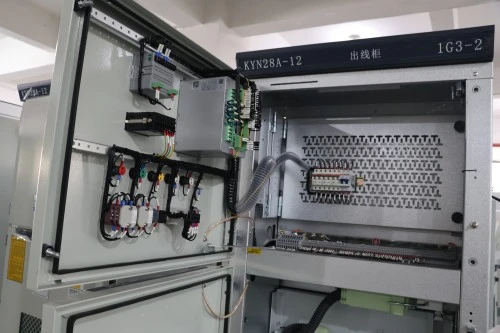

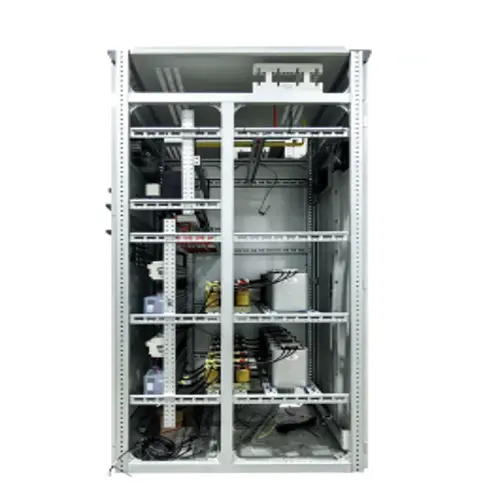

สวิตช์เกียร์แบบปิดที่ทำด้วยโลหะแบบถอดได้มีช่องแผ่นเหล็กแยกต่างหากสำหรับเบรกเกอร์ บัสบาร์ การต่อสายเคเบิล และการควบคุมแรงดันไฟฟ้าต่ำ แต่ละช่องจะต่อสายดินและแยกออกจากการแพร่กระจายของอาร์คแฟลช

คุณลักษณะที่ 2: การประสานทางกลแบบป้องกันห้าประการ

ระบบป้องกันทั้งห้าเป็นแบบกลไกเต็มรูปแบบ ไม่ต้องพึ่งซอฟต์แวร์ มันป้องกันทางกายภาพ:

1. ปิดเบรกเกอร์โดยปิดสวิตช์กราวด์

2. เปิดฝาหน้าโดยปิดเบรกเกอร์

3. ย้ายเบรกเกอร์ระหว่างตำแหน่งเมื่อมีการถ่ายทอดสด

4. สวิตช์กราวด์ปฏิบัติการพร้อมตัวนำไฟฟ้าที่มีกระแสไฟฟ้า

5. ปิดเบรกเกอร์โดยไม่มีกำลังควบคุม

คุณลักษณะที่ 3: การควบคุมข้อบกพร่องส่วนโค้งสูง

การจำแนกส่วนโค้งภายใน (IAC) ทดสอบที่ 31.5kA เป็นเวลา 1 วินาที ส่วนโค้งจะดันแรงดันขึ้นด้านบนและออกจากผู้ปฏิบัติงาน

คุณลักษณะที่ 4: ความน่าเชื่อถือของฉนวนไฟฟ้าแรงสูง

ระยะห่างจากเฟสถึงเฟสและจากเฟสถึงกราวด์เกินค่าขั้นต่ำ IEC 62271-200 บัสบาร์ทั้งหมดมีฉนวนความร้อนหรือหุ้มด้วยแผ่นป้องกันโคโรนา

คุณลักษณะที่ 5: การตรวจสอบอัจฉริยะและการทำงานระยะไกล

IED มาตรฐาน (อุปกรณ์อิเล็กทรอนิกส์อัจฉริยะ) พร้อมการส่งข้อความ RS485/Modbus หรือ IEC 61850 GOOSE การตรวจสอบตำแหน่งเบรกเกอร์ สถานะการชาร์จสปริง SF6 (หากใช้) อุณหภูมิ และการคายประจุบางส่วนแบบเรียลไทม์

ข้อมูลจำเพาะของผลิตภัณฑ์

เหตุใดจึงเลือก Lugao Power Co., Ltd. เหนือคู่แข่ง

ทำไมลูกค้าถึงเลือกเราซ้ำแล้วซ้ำอีก:

เราไม่ตัดมุมช่องว่างของฉนวน วัสดุบัสบาร์ หรือความทนทานที่ประสานกัน สวิตช์เกียร์ KYN ทุกตัวที่ออกจากโรงงานของเราผ่านการทดสอบความทนทาน 95kV เต็มรูปแบบ ไม่ใช่การทดสอบ "ตามปกติ" ของแรงดันไฟฟ้าที่ลดลง นอกจากนี้เรายังจัดเตรียมแผนผังการเดินสายเฉพาะแผงในรูปแบบ CAD และ PDF ไม่ใช่เทมเพลตทั่วไป

บรรจุภัณฑ์ จัดส่ง และบริการหลังการขาย

บรรจุภัณฑ์

แผงสวิตช์เกียร์ชนิดถอดได้หุ้มเกราะของสถานีย่อย KYN ขนาด 35kV แต่ละตัวถูกห่อด้วยกระดาษป้องกันสนิม VCI + ฟิล์มพลาสติก

1. จากนั้นปิดล้อมในลังไม้อัดที่ผ่านการรมควัน พร้อมบุโฟมทุกมุมและขอบ

2. รถเข็นเบรกเกอร์ถูกจัดส่งในตำแหน่งที่ดึงออก และล็อคด้วยขายึดสำหรับขนย้าย

3. บัสบาร์ถูกถอดประกอบ ห่อแยกกัน ติดป้ายกำกับตามเฟสและหมายเลขแผง

4. ปลั๊กรอง ที่จับสำหรับวางของ กุญแจสายดิน และฟิวส์สำรอง บรรจุในกล่องอุปกรณ์เสริมที่ทนต่อสภาพอากาศภายในช่อง LV

5. เพิ่มถุงดูดความชื้นซิลิกาเจลสำหรับการขนส่งที่ไวต่อความชื้น (การขนส่งทางทะเล)

การส่งสินค้า

1. การขนส่งทางทะเล: คอนเทนเนอร์ HC ขนาด 40 ฟุตบรรจุได้ 6-8 แผง (ขึ้นอยู่กับขนาด)

2. ค่าขนส่งทางบก: รถบรรทุกพื้นเรียบพร้อมถุงลมนิรภัยและสายรัดป้องกันการสั่นสะเทือน

3. Incoterms: EXW (โรงงาน), FOB ningbo

4. เอกสารที่มาพร้อมกับการจัดส่ง

5. แบบร่างการจัดเตรียมทั่วไป (ตามแบบที่สร้างขึ้น)

6. ไดอะแกรมบรรทัดเดียวพร้อมหมายเลขแผง

7. แผนผังสายไฟ (ขนาด A3, เคลือบลามิเนต)

8. รายการวัสดุ (เบรกเกอร์, CTs, VTs, รีเลย์)

9. รายงานการทดสอบตามปกติ (ลงนามโดย QA)

10. คู่มือการใช้งาน (ภาษาอังกฤษหรือภาษาท้องถิ่น)

11. เมทริกซ์ที่เชื่อมต่อกันและกำหนดการคีย์ (หากใช้การเชื่อมต่อคีย์)

ความมุ่งมั่นในการบริการหลังการขาย

1. ระยะเวลาการรับประกัน: 12 เดือนนับจากวันที่จัดส่ง (ขยายได้ถึง 24 หรือ 36 เดือนโดยมีสัญญาบริการแบบชำระเงิน)

2. การสนับสนุนด้านเทคนิค: การให้คำปรึกษาระยะไกลฟรีตลอดอายุการใช้งาน วิศวกรของเราจะตรวจสอบไดอะแกรมบรรทัดเดียวและการตั้งค่ารีเลย์ของคุณก่อนส่งมอบ

3. การบริการภาคสนาม: การกำกับดูแลการติดตั้ง, ความช่วยเหลือในการว่าจ้าง, การวินิจฉัยข้อผิดพลาด ฟรีตลอดระยะเวลารับประกัน (ค่าเดินทางและที่พักคิดตามต้นทุน) หลังประกันคิดอัตรารายวัน+ค่าอะไหล่

4. การจัดหาชิ้นส่วนอะไหล่: รถเข็นเบรกเกอร์ หน้าสัมผัสหลัก ปลั๊กรอง ที่จับที่ดึง สวิตช์กราวด์ ตัวควบคุมอุณหภูมิ และส่วนประกอบที่เชื่อมต่อกันที่เก็บไว้ในสต็อก จัดส่งในวันถัดไปผ่าน DHL/FedEx สำหรับอะไหล่สำคัญ

คำถามที่พบบ่อย

คำถามที่ 1: สวิตช์เกียร์ชนิดถอดได้หุ้มเกราะของสถานีย่อย KYN 35kV สามารถใช้กลางแจ้งในสถานีย่อยขนาดกะทัดรัดได้หรือไม่

ตอบ: มาตรฐาน: IP4X (ภายในอาคารเท่านั้น)

ตัวเลือก: ตู้กลางแจ้ง IP54 พร้อมหลังคาทนฝนและแดดและการระบายอากาศแบบบังคับ มีแผงหลายแผง

การดำเนินการ: ระบุ "กลางแจ้ง" เมื่อขอใบเสนอราคา

คำถามที่ 2: จะตรวจสอบการเชื่อมต่อกันแบบห้าป้องกันก่อนทำการชาร์จได้อย่างไร

A：ปฏิบัติตามการทดสอบทีละขั้นตอนด้วยตนเอง (การทดสอบพื้นฐาน: 10 นาที)

การตรวจสอบที่สำคัญ: เบรกเกอร์เปิดอยู่ + ปิดสายดิน → ควรปิดกั้นรางเข้า เบรกเกอร์ปิดอยู่ → ประตูหน้าควรล็อกอยู่

คำแนะนำ: ทดสอบระหว่างการทดสอบเดินเครื่องและทุกๆ 6 เดือน

คำถามที่ 3: อายุการใช้งานของหน้าสัมผัสหลักที่ตัดการเชื่อมต่อและตัวบ่งชี้การเปลี่ยน

A： หน้าสัมผัสทองแดงชุบเงิน: ใช้งานได้ 5,000 ครั้ง

ตัวบ่งชี้การสึกหรอ: มีเส้นสีแดงปรากฏบนนิ้วสัมผัส → เปลี่ยน

สถานีย่อยทั่วไป (ชั้นวางปีละครั้ง): มีอายุการใช้งาน 30 ปีขึ้นไป การทำงานบ่อยครั้ง (เตาอาร์ค): วัดความต้านทานการสัมผัสทุกปี
