สวิตช์เกียร์ปิดโลหะ AC คงที่แรงดันสูง

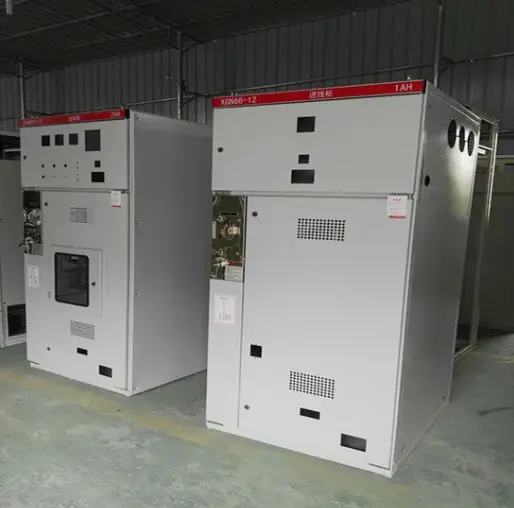

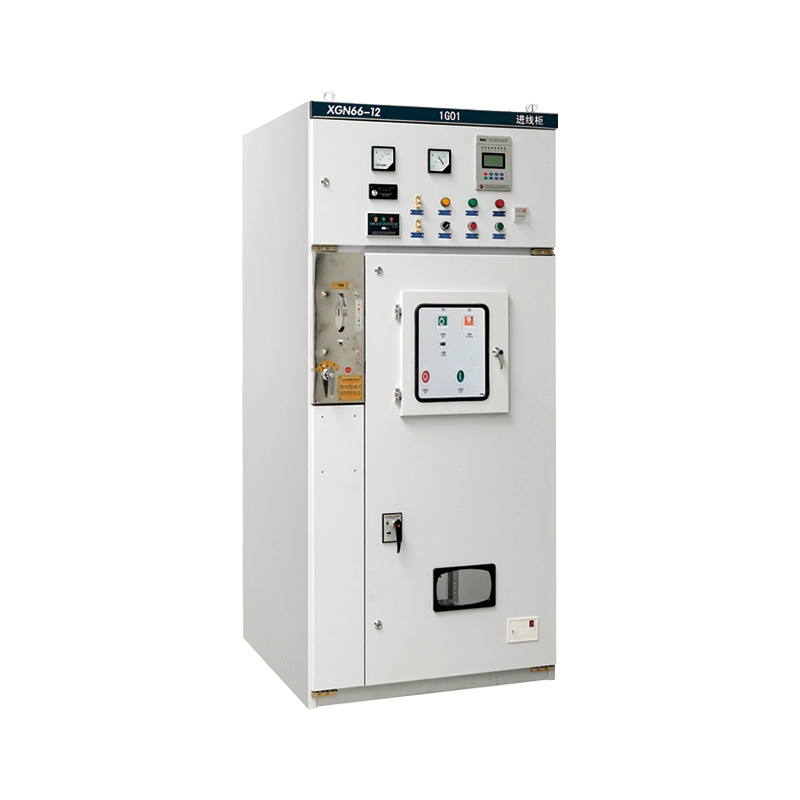

สวิตช์เกียร์แบบปิดโลหะ AC แรงดันสูงคงที่ (รุ่น: XGN66-12) เป็นชุดสวิตช์เกียร์ครบชุดที่หุ้มฉนวนอากาศภายในอาคาร ได้รับการออกแบบมาสำหรับระบบไฟฟ้า AC 50/60Hz สามเฟสที่ทำงานที่แรงดันไฟฟ้าพิกัด 3.6kV, 7.2kV และ 12kV

สวิตช์เกียร์แบบปิดโลหะ AC แบบคงที่นี้ต่างจากรุ่นที่ถอดออกได้ ใช้เบรกเกอร์วงจรสุญญากาศแบบติดตั้งคงที่และระบบแยกที่มีโครงสร้าง ปรัชญาการออกแบบนี้ทำให้การเชื่อมต่อวงจรหลักง่ายขึ้น เพิ่มความเสถียรทางกล และมอบโซลูชันที่คุ้มต้นทุนโดยไม่กระทบต่อความปลอดภัย โครงสร้างผลิตจากแผ่นเหล็กรีดเย็นที่มีความแข็งแรงสูง เชื่อมและยึดด้วยสกรูเพื่อสร้างโครงสร้างที่แข็งแกร่งซึ่งทนทานต่อการเสียรูประหว่างการขนส่งและการใช้งาน โดยทำหน้าที่เป็นส่วนต่อประสานที่สำคัญสำหรับการรับพลังงานไฟฟ้าจากโครงข่ายและกระจายไปยังหม้อแปลง มอเตอร์ และโหลดไฟฟ้าแรงสูงอื่นๆ โดยมีฟังก์ชันการควบคุม การสูบจ่าย และการป้องกันแบบครบวงจรในพื้นที่ขนาดเล็กกะทัดรัด

คุณลักษณะของผลิตภัณฑ์และการใช้งาน

คุณสมบัติหลัก (รูปแบบการถามตอบ)

ถาม: อะไรทำให้การออกแบบ "คงที่" ของสวิตช์เกียร์แบบปิดโลหะ AC แบบคงที่แรงดันสูงนี้ดีกว่าแบบถอดได้

ตอบ: ความเรียบง่ายและความแข็งแกร่ง เนื่องจากส่วนประกอบหลักได้รับการแก้ไขแล้ว การเชื่อมต่อวงจรหลักจึงมีความทนทานมากขึ้นและเสี่ยงต่อปัญหาการสึกหรอของหน้าสัมผัสที่เกี่ยวข้องกับรถเข็นขนาดเล็กที่กำลังเคลื่อนที่น้อยลง การออกแบบนี้ช่วยให้ตู้มีขนาดเล็กลง (เล็กกว่าการออกแบบแบบดั้งเดิมเกือบ 50%) ทำให้เหมาะสำหรับสถานีย่อยภายในอาคารที่มีพื้นที่จำกัด โดยทั่วไปยังเสนอต้นทุนการจัดซื้อเริ่มต้นที่ต่ำกว่าในขณะที่ยังคงรักษากลไกการประสาน "ห้าข้อ" เพื่อป้องกันการทำงานผิดพลาด

ถาม: Lugao Power รับประกันความปลอดภัยของบุคลากรปฏิบัติการอย่างไร

ตอบ: ความปลอดภัยฝังอยู่ในกลไก ที่สวิตช์เกียร์มีระบบล็อคแบบบังคับทางกลระหว่างสวิตช์หลัก ตัวตัดการเชื่อมต่อ และประตูตู้ สวิตช์เกียร์แบบปิดโลหะ AC แรงสูงคงที่มีจุดแตกหักที่มองเห็นได้ (สวิตช์แยก) ช่วยให้ผู้ปฏิบัติงานสามารถยืนยันด้วยสายตาว่าไฟฟ้าดับก่อนการบำรุงรักษา ซึ่งเป็นไปตามมาตรฐานความปลอดภัยทางไฟฟ้าทั่วโลก นอกจากนี้ ส่วนประกอบต่างๆ เช่น ตัวตัดการเชื่อมต่อ GN30-12 ได้รับการปิดอย่างแน่นหนาเพื่อป้องกันแสงแฟลชส่วนโค้ง

ถาม: ผลิตภัณฑ์นี้สามารถใช้ได้ในสภาพแวดล้อมใดบ้าง

ตอบ: ผลิตภัณฑ์นี้ได้รับการออกแบบสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง ทำงานได้อย่างน่าเชื่อถือในอุณหภูมิตั้งแต่ -25°C ถึง +40°C และระดับความสูงไม่เกิน 1,000 ม. (ปรับแต่งได้สำหรับระดับความสูงที่สูงกว่า) มันถูกใช้กันอย่างแพร่หลายใน:

1. โรงไฟฟ้าและสถานีไฟฟ้าย่อย: เป็นหน่วยรับเข้า/ออกหลัก

2. สถานประกอบการอุตสาหกรรมและเหมืองแร่: สำหรับควบคุมเครื่องจักรกลหนักและหม้อแปลงไฟฟ้า

3. อาคารสูง: สำหรับห้องจ่ายไฟฟ้าในชั้นใต้ดินหรือชั้นเทคนิค

4. พลังงานทดแทน: เป็นจุดประสานสำหรับฟาร์มลมหรือโซลาร์ฟาร์ม

ถาม: สวิตช์เกียร์แบบปิดโลหะ AC แบบคงที่แรงดันสูงนี้รองรับการบำรุงรักษาง่ายหรือไม่

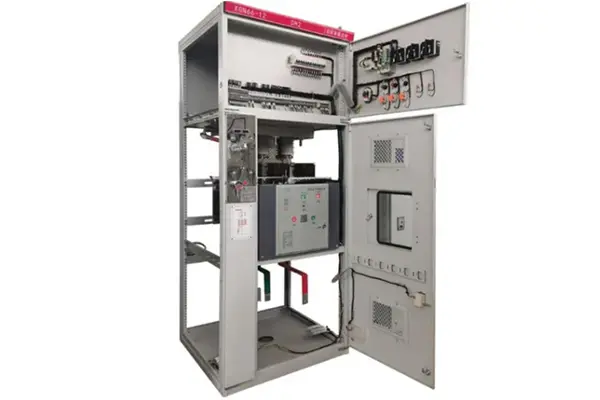

ตอบ: อย่างแน่นอน แม้ว่าจะได้รับการ "แก้ไข" แล้ว แต่การบำรุงรักษาก็ตรงไปตรงมา แผงด้านหน้าช่วยให้เข้าถึงช่องเซอร์กิตเบรกเกอร์ได้ง่าย และห้องบัสบาร์แยกอยู่ที่ด้านบน การเปลี่ยนฟิวส์ (ในชุดฟิวส์) ทำได้ง่ายและปลอดภัย

รายละเอียดการผลิตและการประกันคุณภาพ

งานฝีมือทางเทคนิค

● การผลิตขั้นสูง: กรอบโลหะได้รับการประมวลผลโดยใช้เครื่องเจาะ ดัด และตัด CNC เพื่อให้มีความแม่นยำสูงและสามารถเปลี่ยนแปลงได้ โครงประกอบด้วยสลักเกลียวที่มีความแข็งแรงสูง ช่วยลดการเสียรูปในการเชื่อม

● ประสิทธิภาพของฉนวน: ระบบใช้อากาศเป็นสื่อฉนวนหลัก อย่างไรก็ตาม ด้วยระยะห่างเฟสบัสบาร์ที่ได้รับการปรับปรุงให้เหมาะสมและการใช้ฉนวนที่มีการคืบคลานสูง สวิตช์เกียร์แบบปิดโลหะกระแสสลับคงที่แรงดันสูงจึงผ่านการทดสอบความถี่ไฟฟ้า 42kV ที่ทนทานต่อแรงดันไฟฟ้าได้อย่างง่ายดาย

● กลไกการประสาน: เราใช้ระบบการประสาน "การป้องกันห้าประการ" ที่เชื่อถือได้:

1. ป้องกันการปิดเบรกเกอร์หากปิดสวิตช์สายดิน

2. ป้องกันการปิดสวิตช์สายดินหากปิดเบรกเกอร์

3. ป้องกันการเปิดแผงด้านหน้า/ด้านหลังหากมีเบรกเกอร์อยู่

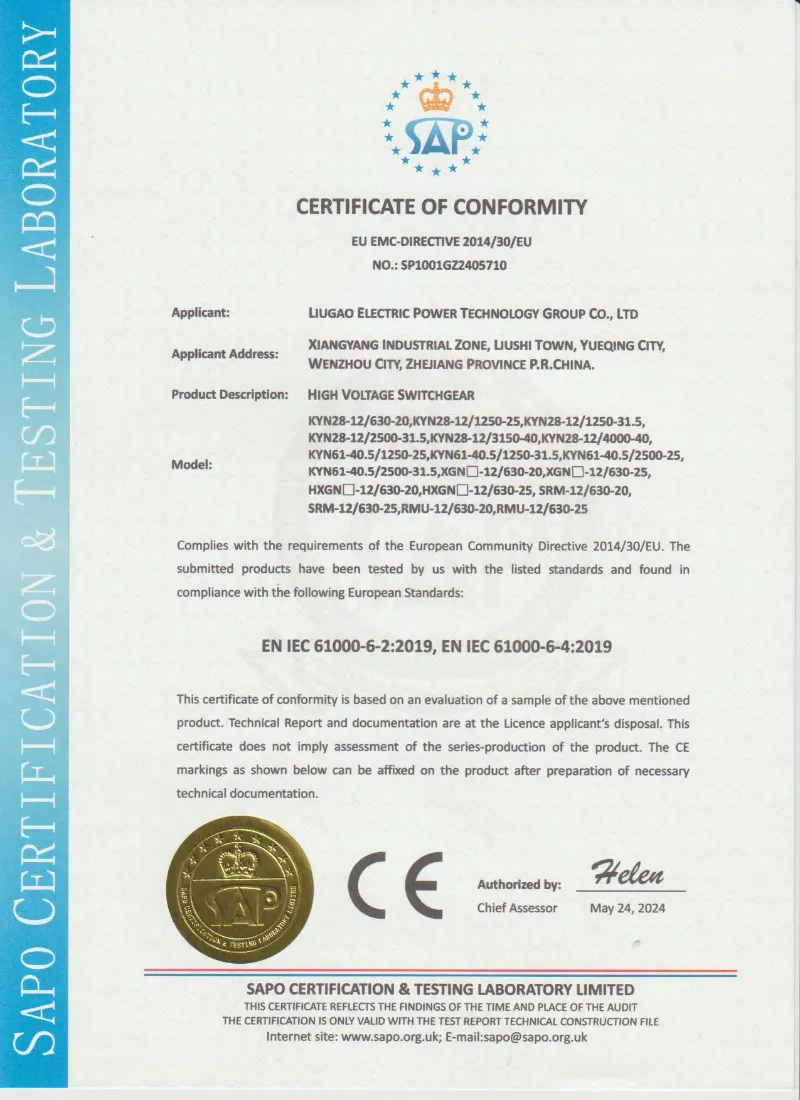

การรับรอง

● บริษัท ลูกเกา พาวเวอร์ จำกัดปฏิบัติตามแนวทางสากลที่เข้มงวด ซีรีส์ XGN66-12 ของเราผ่านการทดสอบตามประเภทอย่างสมบูรณ์และสอดคล้องกับ IEC 62271-200 (สวิตช์เกียร์และเกียร์ควบคุมที่ปิดด้วยโลหะ AC) นอกจากนี้เรายังได้รับการรับรองมาตรฐาน ISO 9001 สำหรับโรงงานผลิตของเรา เพื่อให้มั่นใจในคุณภาพที่สม่ำเสมอ

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

การเลือกคะแนนที่ถูกต้องเป็นสิ่งสำคัญ สำหรับหม้อแปลงขนาด 1000kVA ที่ 12kV เราขอแนะนำกระแสไฟพิกัด 630A พร้อมความสามารถในการทนในช่วงเวลาสั้นๆ 25kA เพื่อจัดการกับกระแสไฟลัดที่อาจเกิดขึ้นได้อย่างมีประสิทธิภาพ ปรึกษาวิศวกรของเราสำหรับการคำนวณเฉพาะโหลด

ทำไมต้องเลือก บริษัท ลูกเกา พาวเวอร์ จำกัด

ความเชี่ยวชาญด้านการส่งออกที่พิสูจน์แล้ว:ด้วยการติดตั้งที่ประสบความสำเร็จมากกว่า 500 หน่วยในฟิลิปปินส์ เวียดนาม ซาอุดิอาระเบีย และไนจีเรียในช่วง 5 ปีที่ผ่านมา โซลูชันบรรจุภัณฑ์ของเรา (รวมถึงลังเหล็กเสริมแรงและฟิล์มป้องกันการกัดกร่อน VCI) ได้รับการทดสอบการต่อสู้สำหรับการขนส่งทางทะเลทางไกลและการจัดเก็บท่าเรือที่มีความชื้น

การปรับแต่งที่แท้จริง:นอกเหนือจากการจับคู่สี RAL แล้ว เรายังมีอัตราส่วน CT/VT ที่ปรับแต่งมาโดยเฉพาะและการกำหนดค่าหน้าสัมผัสเสริมเพื่อให้เหมาะกับโครงร่างรีเลย์ป้องกันที่มีอยู่ของคุณ (เข้ากันได้กับ ABB/Siemens/Schneider)

ห่วงโซ่อุปทานที่คล่องตัว:ด้วยการใช้ประโยชน์จากระบบนิเวศส่วนประกอบในท้องถิ่นของเรา เรารับประกันระยะเวลารอคอยสินค้า 15-20 วัน ซึ่งเร็วกว่าคู่ค้าในยุโรปอย่างมาก โดยไม่กระทบต่อคุณภาพของส่วนประกอบหลัก (ตัวขัดขวางสุญญากาศ VS1/ZN63)

การตอบสนองหลังการขาย

สายด่วน:คำถามด้านเทคนิคตอบภายใน 2 ชั่วโมง (24/7)

โลจิสติกส์อะไหล่:ชิ้นส่วนอะไหล่ที่สำคัญจัดส่งผ่าน DHL/FedEx ภายใน 48 ชั่วโมง

เอกสารดิจิทัล:เราจัดเตรียมแผนภาพการเดินสายไฟ SLD และคู่มือการใช้งานเป็นภาษาอังกฤษฉบับสมบูรณ์ผ่านลิงก์ระบบคลาวด์ก่อนที่เรือจะออกเดินทาง ช่วยให้ทีมงานไซต์งานของคุณสามารถเตรียมตัวล่วงหน้าได้
