เมื่อเกิดข้อผิดพลาดบนเครือข่ายวงแหวน ความแตกต่างระหว่างไฟดับชั่วขณะและไฟดับในวงกว้างมักเกิดจากคำถามข้อหนึ่ง นั่นคือ อุปกรณ์สวิตช์ของคุณสามารถแยกส่วนที่ผิดพลาดได้อย่างรวดเร็วเพียงพอโดยไม่ต้องอาศัยแผนการป้องกันที่ซับซ้อนหรือไม่ Lugao Power Co., Ltd. ตอบคำถามนี้ด้วยโซลูชัน Ring Main Unit ของเรา ซึ่งได้รับการออกแบบทางวิศวกรรมให้เป็นสวิตช์เกียร์ปิดล้อมโลหะที่ประกอบจากโรงงานขนาดกะทัดรัด ซึ่งรวมสวิตช์โหลดและฟิวส์ในสภาพแวดล้อม SF6 ที่ปิดสนิทหรือสภาพแวดล้อมที่มีฉนวนอากาศ ช่วยให้ระบบสาธารณูปโภคและผู้รับเหมา EPC มีโซลูชันที่คุ้มค่าและบำรุงรักษาง่ายสำหรับเครือข่ายการกระจายรองที่ความเร็วการแยกข้อผิดพลาดและความเรียบง่ายในการปฏิบัติงานเป็นสิ่งสำคัญยิ่ง
ยูนิตหลักของ Ring เป็นตัวเลือกที่เหมาะสมสำหรับเครือข่ายลูปของคุณ หรือคุณต้องการสวิตช์เบรกเกอร์หรือไม่
เมื่อประเมินซัพพลายเออร์สวิตช์เกียร์ที่มีคุณสมบัติเหมาะสมสำหรับเครือข่ายการจำหน่ายรอง ทีมจัดซื้อด้านวิศวกรรมมักถกเถียงกันว่า: RMU สามารถให้การป้องกันที่เพียงพอสำหรับการใช้งานของฉันได้หรือไม่ หรือฉันต้องการความสามารถในการขัดขวางที่สูงขึ้นของสวิตช์เกียร์เบรกเกอร์หรือไม่ คำตอบขึ้นอยู่กับระดับปัจจุบันของข้อผิดพลาด ข้อกำหนดในการประสานงานการป้องกัน และข้อจำกัดด้านงบประมาณ
RMU (ยูนิตหลักวงแหวน) ได้รับการออกแบบมาเป็นพิเศษสำหรับเครือข่ายการกระจายในแนวรัศมีและแบบวนซ้ำ ซึ่งกระแสฟอลต์ค่อนข้างต่ำ และข้อกำหนดหลักคือการสลับโหลดที่เชื่อถือได้และการแยกข้อผิดพลาด แทนที่จะหยุดชะงักเนื่องจากข้อผิดพลาด แตกต่างจากสวิตช์ตัดวงจรที่สามารถขัดขวางกระแสลัดวงจรเต็มรูปแบบ RMU รวมสวิตช์ตัดโหลดเข้ากับฟิวส์สำรองเพื่อให้การป้องกันข้อผิดพลาดทางเศรษฐกิจ การกำหนดค่านี้ถูกนำมาใช้กันอย่างแพร่หลายในชุมชนที่อยู่อาศัย อาคารพาณิชย์ และโครงการผลิตไฟฟ้าในชนบท ซึ่งความคุ้มค่าและความเรียบง่ายในการดำเนินงานเป็นสิ่งสำคัญยิ่ง
โซลูชัน RMU ของ Lugao มีการออกแบบที่กะทัดรัดและปิดผนึก พร้อมจุดตัดการเชื่อมต่อที่มองเห็นได้และสวิตช์สายดินในตัว ช่วยให้มั่นใจได้ถึงการทำงานและการบำรุงรักษาที่ปลอดภัย รุ่นฉนวน SF6 หรือฉนวนอากาศให้ความยืดหยุ่นเพื่อให้ตรงกับข้อกำหนดด้านสิ่งแวดล้อมและกฎระเบียบที่แตกต่างกัน ทำให้เป็นตัวเลือกที่ต้องการสำหรับสถานีย่อยแบบติดตั้งด้วยแผ่นอิเล็กโทรดและในอาคารซึ่งมีพื้นที่จำกัด
Lugao ตรวจสอบความสมบูรณ์ของไดอิเล็กทริกและความผิดพลาดทนต่อความสามารถใน RMU ได้อย่างไร
RMU จะต้องทนทานต่อไฟกระชากฟ้าผ่า แรงดันไฟฟ้าเกินแบบสวิตชิ่ง และความเค้นจากความร้อนที่เกิดขึ้นระหว่างสภาวะความผิดปกติ ระบบ RMU ของ Lugao ได้รับการออกแบบทางวิศวกรรมโดยมีรากฐานที่เป็นฉนวนสูงซึ่งผ่านการตรวจสอบอย่างเข้มงวด: ความถี่ของกำลังทนที่ 42 kV เป็นเวลาหนึ่งนาที และแรงกระตุ้นฟ้าผ่าทนได้ที่ 75 kV ในด้านไฟฟ้าแรงสูง เป็นไปตามหรือเกินมาตรฐาน IEC 62271-200 เกณฑ์เหล่านี้ป้องกันบัสบาร์ภายใน สวิตช์โหลด และชุดฟิวส์จากการรบกวนของกริด
การออกแบบที่กะทัดรัดต้องการการจัดการระบายความร้อนที่เหนือกว่า ของเราแหวนยูนิตหลักกรอบหุ้มประกอบด้วยเส้นทางระบายอากาศที่ได้รับการปรับปรุงและพื้นผิวกระจายความร้อนที่ช่วยระบายความร้อนออกจากส่วนประกอบที่สำคัญ ป้องกันไม่ให้ฮอตสปอตเฉพาะที่อาจทำให้วัสดุฉนวนเสื่อมคุณภาพ SF6 หรือช่องฉนวนอากาศแบบปิดผนึกช่วยให้มั่นใจถึงประสิทธิภาพไดอิเล็กทริกที่สม่ำเสมอโดยไม่คำนึงถึงความชื้นโดยรอบ ทำให้ Lugao RMU เหมาะสำหรับการติดตั้งทั้งในร่มและกลางแจ้งในสภาพภูมิอากาศที่หลากหลาย
การป้องกันเชิงโครงสร้างและคุณลักษณะด้านความปลอดภัยในการปฏิบัติงานใดบ้างที่ผสานรวมเข้าด้วยกัน
ความปลอดภัยเป็นสิ่งสำคัญยิ่งในการใช้งานสวิตช์เกียร์ โดยเฉพาะอย่างยิ่งสำหรับอุปกรณ์ที่อาจใช้งานโดยบุคลากรที่ไม่ใช่ผู้เชี่ยวชาญในสถานที่ห่างไกล RMU ของ Lugao มีโครงสร้างปิดด้วยโลหะที่แข็งแกร่งพร้อมจุดตัดการเชื่อมต่อที่ชัดเจนและมองเห็นได้ ซึ่งให้การยืนยันการแยกวงจรในเชิงบวก กลไกที่เชื่อมต่อกันป้องกันการทำงานที่ไม่ถูกต้อง เช่น การเปิดสวิตช์โหลดภายใต้สภาวะความผิดปกติ หรือการเข้าถึงช่องที่มีกระแสไฟฟ้าในขณะที่เครื่องเปิดอยู่
สร้างขึ้นจากเหล็กที่ทนต่อการกัดกร่อนพร้อมการรักษาพื้นผิวที่ป้องกันการกัดกร่อน (ความหนา ≥2 มม. สำหรับส่วนประกอบที่สำคัญ) ตัวเครื่องทนทานต่ออุณหภูมิแวดล้อมที่รุนแรง ความชื้นสูง และบรรยากาศชายฝั่งที่มีฤทธิ์กัดกร่อน ทำให้มั่นใจในความสมบูรณ์ของโครงสร้างมานานหลายทศวรรษในการให้บริการ ระดับการป้องกัน IP4X สำหรับคอยล์เย็นและพิกัดที่สูงกว่าสำหรับการติดตั้งภายนอกอาคาร ให้ความต้านทานที่มีประสิทธิภาพต่อการซึมของอนุภาคของแข็งและการกระเด็นของน้ำ
RMU ของ Lugao ช่วยให้การบำรุงรักษาง่ายขึ้นและลดการหยุดทำงานได้อย่างไร
แตกต่างจากสวิตช์เบรกเกอร์ที่ต้องบำรุงรักษาห้องอาร์คและกลไกการทำงานเป็นประจำ RMU ได้รับการออกแบบมาเพื่อการบำรุงรักษาน้อยที่สุด SF6 แบบปิดผนึกหรือช่องฉนวนอากาศช่วยลดความจำเป็นในการทำความสะอาดและการทดสอบไดอิเล็กทริกที่เกี่ยวข้องกับสวิตช์เกียร์แบบเปิด สวิตช์โหลดได้รับการจัดอันดับสำหรับการใช้งานหลายพันครั้ง และการเปลี่ยนฟิวส์สามารถทำได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือพิเศษ ซึ่งช่วยลดเวลาหยุดทำงานระหว่างเหตุการณ์ข้อผิดพลาด
การออกแบบ RMU ของ Lugao ให้ความสำคัญกับความเรียบง่ายในการปฏิบัติงาน จุดตัดการเชื่อมต่อที่มองเห็นได้และสวิตช์การต่อสายดินในตัวช่วยให้สามารถแยกและการต่อสายดินของวงจรดาวน์สตรีมได้อย่างปลอดภัย ช่วยให้ทีมงานบำรุงรักษาทำงานกับหม้อแปลงหรือสายเคเบิลที่เชื่อมต่ออยู่โดยไม่ต้องตัดไฟเครือข่ายวงแหวนทั้งหมด ความยืดหยุ่นในการดำเนินงานนี้แปลไปสู่ความพร้อมใช้งานของระบบที่ดีขึ้นและลดต้นทุนการหยุดทำงานสำหรับผู้ปฏิบัติงานด้านสาธารณูปโภคและโรงงาน
Lugao สามารถจัดหาคลาสแรงดันไฟฟ้าและการกำหนดค่าใดได้บ้าง
เวิร์กช็อปการผลิตที่ได้รับการรับรองมาตรฐาน ISO9001 และ SGS ของ Lugao พร้อมด้วยสายการประกอบระดับมืออาชีพและช่องทดสอบกำลังเต็มรูปแบบ ผลิต RMU ตามมาตรฐานสากล IEC, GB, CE และ CCC อย่างเคร่งครัด รองรับการใช้งานแบบปลั๊กแอนด์เพลย์โดยตรงโดยไม่ต้องดัดแปลงไซต์ที่มีค่าใช้จ่ายสูง
คลาสแรงดันไฟฟ้าและช่วงความจุ
· 24kV / 20kV RMU:ออกแบบมาสำหรับเครือข่ายการกระจายสินค้าในเมือง อาคารพักอาศัยสูง และอาคารพาณิชย์ นำเสนอการกำหนดค่าแบบหุ้มฉนวน SF6 หรือแบบหุ้มฉนวนอากาศ พร้อมสวิตช์ตัดโหลดพิกัดสูงถึง 630A และพิกัดฟิวส์สูงถึง 200A รองรับการกำหนดค่าเครือข่ายแบบลูปและแนวรัศมี
· 12kV / 11kV RMU:เหมาะสำหรับการใช้ไฟฟ้าในชนบท ชุมชนที่อยู่อาศัย และสวนอุตสาหกรรม มีจำหน่ายในรูปแบบกะทัดรัด ติดตั้งแผ่นพร้อมสวิตช์สายดินในตัวและจุดตัดการเชื่อมต่อที่มองเห็นได้ เหมาะสำหรับการติดตั้งกลางแจ้งในพื้นที่จำกัด

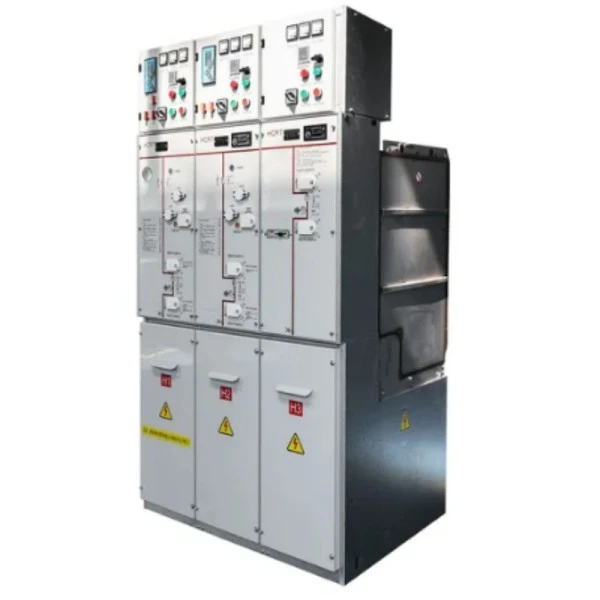

· 40.5kV / 33kV RMU:ออกแบบมาสำหรับเครือข่ายการจำหน่ายแรงดันไฟฟ้าปานกลางในเขตอุตสาหกรรมหนักและโครงการพลังงานหมุนเวียน โดดเด่นด้วยโครงสร้างหุ้มฉนวน SF6 ที่แข็งแกร่งพร้อมอัตราการทนต่อการลัดวงจรที่สูงกว่า
ตัวเลือกการกำหนดค่า
Lugao นำเสนอการกำหนดค่าภายในที่ยืดหยุ่นเพื่อให้ตรงกับข้อกำหนดเฉพาะของโครงการ:
· โมดูลสวิตช์:สวิตช์ตัดโหลด สวิตช์ตัดโหลดพร้อมฟิวส์ผสม โมดูลเบรกเกอร์วงจรสุญญากาศ (สำหรับฟังก์ชันเพิ่มเติม) และสวิตช์ต่อสายดิน
· ระบบบัสบาร์:บัสบาร์ทองแดงที่มีพิกัดสูงถึง 630A รองรับการกำหนดค่าที่เชื่อมต่อแบบ T หรือเชื่อมต่อผ่าน
· การป้องกัน:การป้องกันฟิวส์ในตัวสำหรับการป้องกันหม้อแปลง หรืออินเทอร์เฟซการป้องกันรีเลย์สำหรับการตรวจสอบและควบคุมระยะไกล
จะเลือก RMU ที่เหมาะสมที่สุดสำหรับเครือข่ายการกระจายสินค้าของคุณได้อย่างไร
สำหรับเครือข่ายวงแหวนและตัวป้อนการกระจายทุติยภูมิที่กระแสไฟลัดอยู่ในระดับปานกลางและการประสานงานการป้องกันสามารถทำได้ด้วยฟิวส์RMUนำเสนอความสมดุลระหว่างต้นทุนและประสิทธิภาพที่เหมาะสมที่สุด Lugao นำเสนอตัวเลือกการกำหนดค่าที่ปรับแต่งได้ รวมถึงการผสมผสานสวิตช์ต่างๆ การจัดเรียงบัสบาร์ และพิกัดของตู้ เพื่อให้ตรงกับข้อกำหนดเฉพาะของโครงการ ด้วยขนาดที่กะทัดรัดทำให้สามารถติดตั้งบนแปลงสาธารณูปโภคขนาดเล็ก ภายในบริเวณที่พักอาศัย หรือข้างถนนได้ โดยไม่กระทบต่อโครงสร้างพื้นฐานที่มีอยู่
