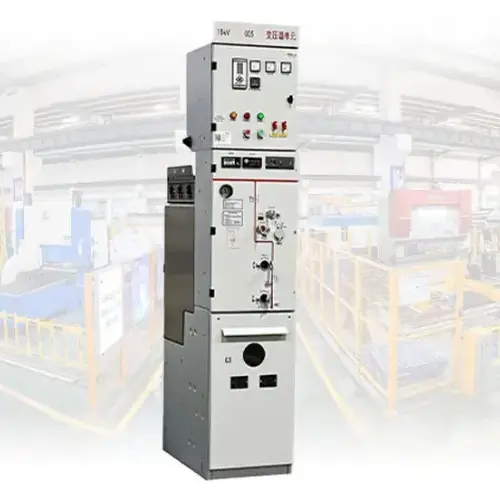

แผงสวิตช์เกียร์หุ้มฉนวน RMU MV HV พร้อม VCB

มันคืออะไร?

แผงสวิตช์เกียร์หุ้มฉนวน RMU MV HV พร้อม VCB เป็นอุปกรณ์จำหน่ายไฟฟ้าที่ประกอบขึ้นด้วยโลหะซึ่งประกอบจากโรงงานริงยูนิตหลัก (RMU)ฟังก์ชั่นการทำงานด้วยเทคโนโลยี Vacuum Circuit Breaker (VCB) RMU ช่วยให้สามารถกำหนดค่าเครือข่ายแบบวงแหวนได้ โดยพลังงานสามารถไหลจากทิศทางใดก็ได้ ทำให้มั่นใจได้ถึงความต่อเนื่องในการจ่ายไฟ VCB ซึ่งอยู่ในเครื่องขัดขวางสุญญากาศแบบปิดผนึก จะดับส่วนโค้งภายในมิลลิวินาทีเมื่อเกิดข้อผิดพลาด

RMU (Ring Main Unit) หมายถึงชุดสวิตช์เกียร์ขนาดกะทัดรัดที่ออกแบบมาสำหรับเครือข่ายไฟฟ้าแบบวนรอบ ต่างจากระบบการกระจายในแนวรัศมีที่ข้อผิดพลาดเพียงจุดเดียวสามารถตัดกำลังไฟฟ้าให้กับโหลดดาวน์สตรีมทั้งหมดได้ RMU ช่วยให้คุณสร้างการกำหนดค่าวงแหวนได้ โดยพลังงานสามารถไหลจากทิศทางใดก็ได้ เมื่อเกิดข้อผิดพลาดในส่วนใดส่วนหนึ่ง คุณเพียงแค่แยกส่วนนั้นออกในขณะที่ส่วนที่เหลือของเครือข่ายยังคงรับพลังงานจากฟีดสำรองต่อไป

VCB (Vacuum Circuit Breaker) คือหัวใจสำคัญของระบบป้องกันแผงนี้ ภายในตัวขัดขวางสุญญากาศแบบปิดผนึก เซอร์กิตเบรกเกอร์สามารถดับส่วนโค้งไฟฟ้าได้ภายในมิลลิวินาทีเมื่อเกิดข้อผิดพลาด เนื่องจากไม่มีอากาศหรือน้ำมันอยู่ภายในตัวขัดขวาง ส่วนโค้งจึงดับลงเกือบจะในทันที ช่วยลดความเสียหายให้กับอุปกรณ์ดาวน์สตรีมและยืดอายุการสัมผัส

สวิตช์เกียร์แบบหุ้มฉนวน MV HV ระบุว่าผลิตภัณฑ์นี้ทำงานในช่วงแรงดันไฟฟ้าปานกลางถึงแรงดันไฟฟ้าสูง (โดยทั่วไปคือ 12kV ถึง 40.5kV) และใช้เทคโนโลยีฉนวนขั้นสูง ไม่ว่าจะเป็นก๊าซ SF6 หรือไดอิเล็กทริกของแข็ง เพื่อแยกชิ้นส่วนที่มีไฟฟ้าออกจากสิ่งแวดล้อม

มันทำอะไรได้บ้าง?

1. การควบคุมการจ่ายไฟ – สลับวงจรเปิด/ปิดด้วยตนเองหรือผ่าน SCADA

2. การป้องกันข้อผิดพลาด – กระแสลัดวงจรขัดจังหวะสูงถึง 31.5kA

3. การแยกเครือข่าย – กราวด์สายเคเบิลขาออกอย่างปลอดภัยเพื่อการบำรุงรักษา

แผงนี้ช่วยให้ระบบสาธารณูปโภค โรงงานอุตสาหกรรม และอาคารพาณิชย์สามารถหยุดทำงานเกือบเป็นศูนย์ได้ ในขณะเดียวกันก็รักษาความปลอดภัยของบุคลากรได้อย่างสมบูรณ์ แผงสวิตช์เกียร์แบบหุ้มฉนวน RMU MV HV พร้อม VCB ทุกตัวถูกสร้างขึ้นเพื่อให้ทำงานในสภาพแวดล้อมที่เลวร้ายที่สุด

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

คุณสมบัติของผลิตภัณฑ์และการใช้งาน

คุณสมบัติที่สำคัญ

การป้องกัน VCB ในตัว---แผงสวิตช์เกียร์แบบหุ้มฉนวน RMU MV HV พร้อม VCB ต่างจาก RMU มาตรฐานที่มีฟิวส์ โดยให้การขัดจังหวะข้อผิดพลาดแบบเต็มพิกัด เครื่องขัดขวางสุญญากาศไม่จำเป็นต้องบำรุงรักษาตลอดอายุการใช้งาน

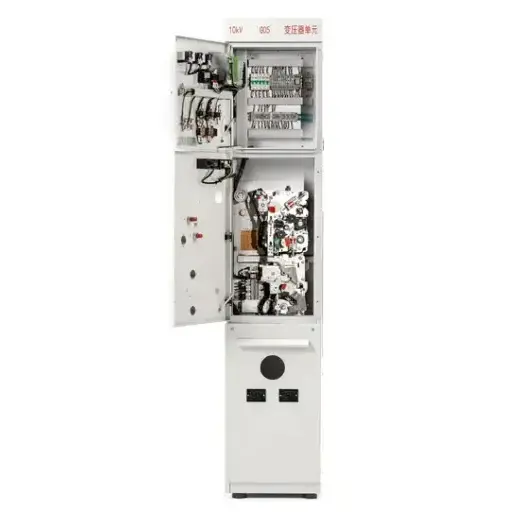

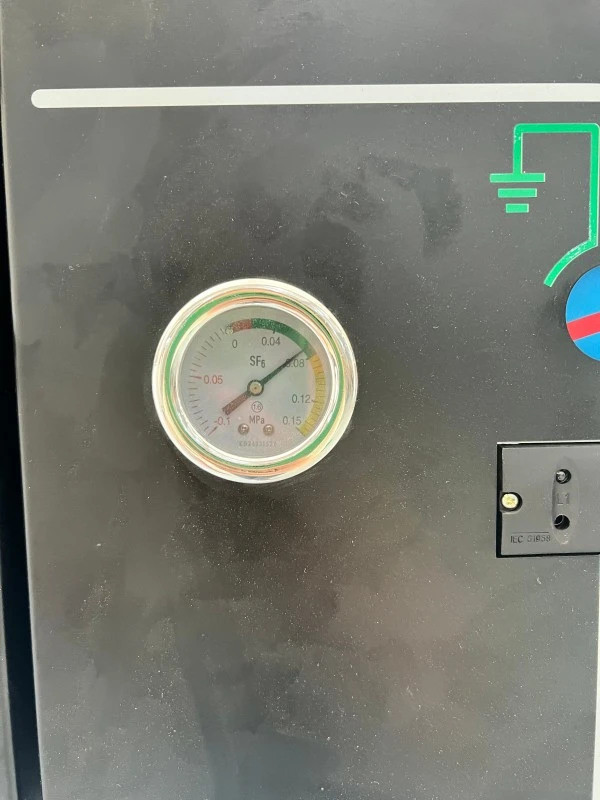

ถังฉนวน SF6 แบบปิดผนึก---ชิ้นส่วนที่มีกระแสไฟฟ้าทั้งหมดอยู่ในถังสแตนเลสขนาด 3 มม. โดยมีการรั่วไหล <0.1% ต่อปี ไม่ต้องทำความสะอาด ไม่มีการทดสอบฉนวน ไม่ต้องสัมผัสกับฝุ่นหรือหมอกเกลือ

สวิตช์-ตัวตัดการเชื่อมต่อแบบสามตำแหน่งเสนอตำแหน่งที่เชื่อมต่อ ถูกตัดการเชื่อมต่อ และต่อสายดิน พร้อมการเชื่อมต่อทางกลเพื่อป้องกันลำดับที่ไม่ถูกต้อง

ความทนทานต่อส่วนโค้งภายใน---ทดสอบที่ 20kA/1s โดยมีการลดแรงดันเพื่อไล่ก๊าซร้อนออกจากผู้ปฏิบัติงาน

ขนาดกะทัดรัด---ใช้พื้นที่น้อยกว่าสวิตช์เกียร์แบบหุ้มฉนวนอากาศ 30-50% เหมาะสำหรับสถานีย่อยที่มีพื้นที่จำกัด

การตรวจสอบระยะไกล --- หน้าสัมผัสเสริมมาตรฐานพร้อมการสื่อสารเสริม Modbus หรือ IEC 61850

การใช้งาน

● การจำหน่ายไฟฟ้าในเมือง (สถานีย่อยชั้นใต้ดิน คอมเพล็กซ์เชิงพาณิชย์)

● ฟาร์มกังหันลมและพลังงานแสงอาทิตย์ (ทนทานต่อการสั่นสะเทือน อุณหภูมิสุดขั้ว)

● โรงงานอุตสาหกรรม (เหล็ก ซีเมนต์ ปิโตรเคมี)

● ศูนย์ข้อมูล (ข้อกำหนดสถานะการออนไลน์ระดับ III/IV)

● สถานีย่อยรางรถไฟ (ระบบ 25kV)

● การทำเหมือง (สภาพแวดล้อมที่เต็มไปด้วยฝุ่นและชื้น)

ฟีเจอร์ถามตอบ

ถาม: VCB แตกต่างจากสวิตช์ตัดโหลดอย่างไร

ตอบ: สวิตช์ตัดโหลดจะขัดจังหวะกระแสโหลดปกติเท่านั้น VCB ในแผงสวิตช์เกียร์แบบหุ้มฉนวน RMU MV HV ที่มี VCB ขัดจังหวะกระแสไฟฟ้าขัดข้องสูงถึง 31.5kA ในหน่วยมิลลิวินาที โดยใช้เครื่องขัดขวางสุญญากาศที่ไม่มีตัวกลางที่แตกตัวเป็นไอออน

รายละเอียดการผลิต

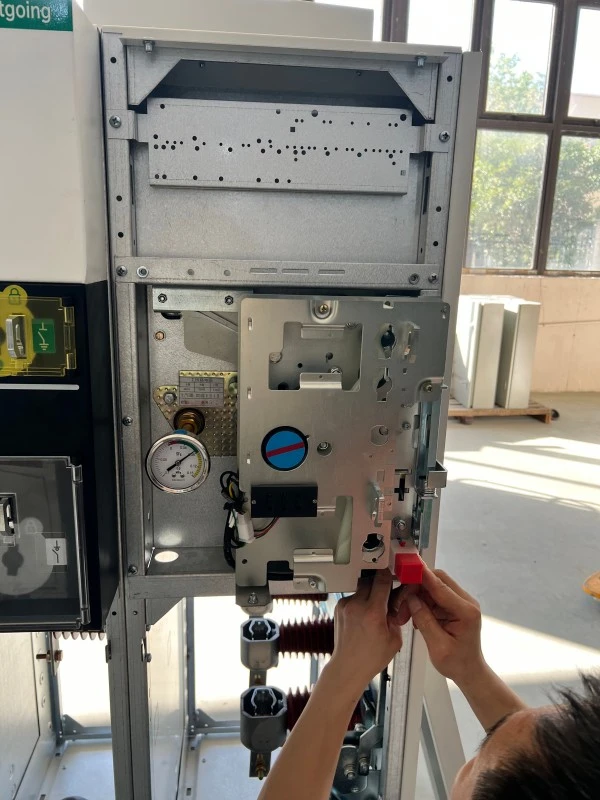

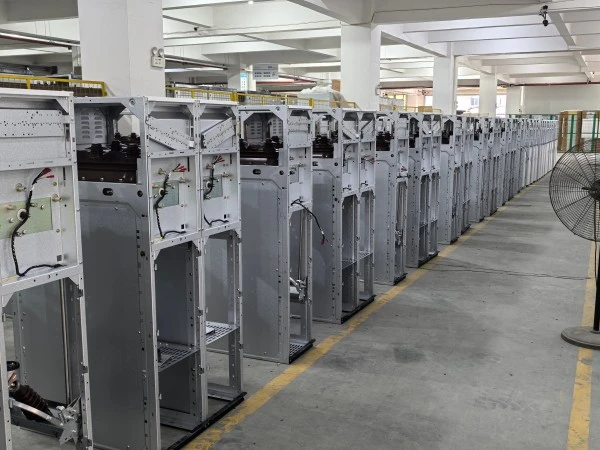

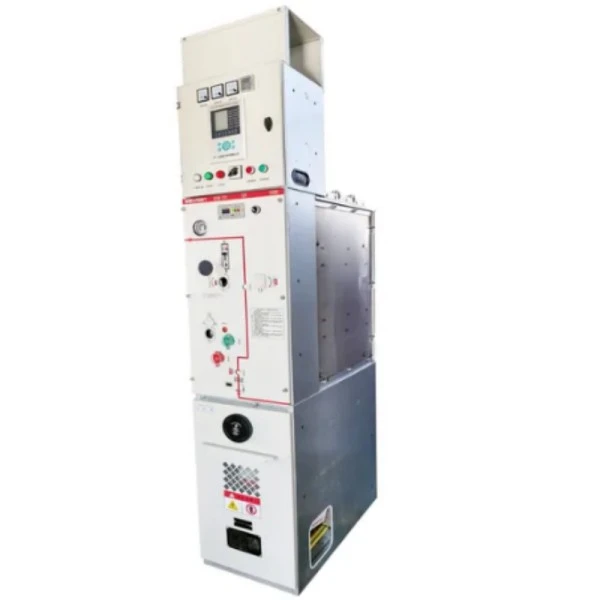

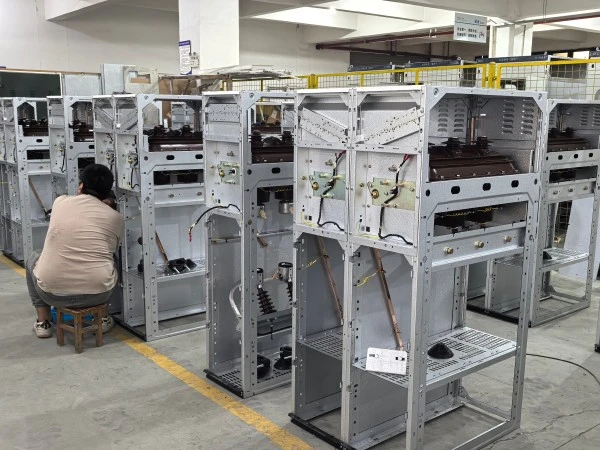

กระบวนการผลิต

● การผลิตถัง --- สแตนเลส 316L ตัดด้วยเลเซอร์ เชื่อมด้วยหุ่นยนต์ ตรวจสอบเอ็กซ์เรย์ ทดสอบแรงดันที่ 0.4MPa เป็นเวลา 24 ชั่วโมง

● ชุดอุปกรณ์ขัดขวางสุญญากาศ---อุปกรณ์ขัดขวางแต่ละตัวผ่านการทดสอบแรงดันสูง 70kV AC และการวัดความต้านทานหน้าสัมผัส

● การประมวลผล SF6 --- ถังอพยพไปที่ <10Pa จากนั้นเติมก๊าซ SF6 (ความบริสุทธิ์>99.97% จุดน้ำค้าง <-50°C) การดมกลิ่นด้วยฮาโลเจนจะตรวจสอบซีลทั้งหมด

● การทดสอบ---การทดสอบความทนทานทางกล (1,000 รอบ) ไดอิเล็กทริก (70kV/1 นาที) การคายประจุบางส่วน (<5pC) และการทดสอบส่วนโค้งภายใน (20kA/1 วินาที)

การประกันคุณภาพและการรับรอง

ทำไมต้องเลือกลูกเกาพาวเวอร์?

RMU พร้อม VCB กับ RMU พร้อมฟิวส์

โดยทั่วไป VCB RMU ได้รับการแนะนำสำหรับระบบจำหน่ายไฟฟ้าที่มีความจุปานกลางและขนาดใหญ่ที่ต้องมีการดำเนินการสวิตชิ่งบ่อยครั้ง การป้องกันขั้นสูง และการตรวจสอบระยะไกล ฟิวส์ RMU เป็นโซลูชันที่คุ้มค่าสำหรับการป้องกันหม้อแปลงและเครือข่ายการกระจายขนาดเล็กที่มีโหลดค่อนข้างเสถียร

บรรจุภัณฑ์ จัดส่ง และหลังการขาย

บรรจุภัณฑ์

1. แผ่นฟิล์ม VCI ด้านใน + แผ่นโฟม + ลังไม้อัด 9 มม

2. ความดัน SF6 ลดลงเหลือ 0.05MPa สำหรับการขนส่ง

หลังการขายและการรับประกัน

1. ระยะเวลาการรับประกัน: 12 เดือนนับจากการว่าจ้างหรือ 18 เดือนนับจากการจัดส่ง ขึ้นอยู่กับว่ากรณีใดจะเกิดขึ้นก่อน

2. ความครอบคลุม: ข้อบกพร่องด้านวัสดุ/ฝีมือการผลิต, การเติม SF6 สำหรับการรั่วไหล >0.5%/ปี, การสูญเสียสูญญากาศ VCB

3. ข้อยกเว้น: การติดตั้งไม่ถูกต้อง เหตุสุดวิสัย การดัดแปลงโดยไม่ได้รับอนุญาต วัสดุสิ้นเปลือง

บริการ:

1. แก้ไขปัญหาระยะไกลฟรี (ตอบกลับตลอด 24 ชั่วโมง)

2. จัดส่งอะไหล่ภายใน 48 ชั่วโมง (คลังสินค้าภูมิภาค)

3. มีการขยายการรับประกัน (2, 3 หรือ 5 ปี)

คำถามที่พบบ่อย

คำถามที่ 1: คุณสามารถจัดทำรายงานการทดสอบประเภทและ FAT ได้หรือไม่

ก. ใช่. มีรายงานการทดสอบประเภท IEC ยินดีต้อนรับการทดสอบการยอมรับของโรงงานที่โรงงานเจ้อเจียงของเรา การตรวจสอบโดยบุคคลที่สาม (SGS, BV) มีค่าใช้จ่ายของลูกค้า

คำถามที่ 2: การเรียกร้องการรับประกันได้รับการจัดการในระดับสากลอย่างไร

ตอบ: ส่งอีเมลรูปภาพ/วิดีโอไปที่lugaoteam@lugaoelectric.com. วินิจฉัยทางไกลภายใน 24 ชั่วโมง สำหรับข้อบกพร่องที่ประกันครอบคลุม เราจะส่งอะไหล่ให้ฟรี..

คำถามที่ 3: อายุการใช้งานที่คาดหวังของแผงสวิตช์เกียร์แบบหุ้มฉนวน RMU MV HV ที่มี VCB คือเท่าใด

A: ถังและบัสบาร์ SF6: 30 ปี ผู้ขัดขวาง VCB: 10,000 การดำเนินงานหรือ 30 ปี ยกเครื่องกลไก: 15-20 ปี อายุการใช้งานรวม: 25-30 ปี โดยมีการบำรุงรักษาอย่างเหมาะสม

Q4: คุณยอมรับเงื่อนไขการชำระเงินแบบใด?

A: ลูกค้าครั้งแรก: 30% T/T ล่วงหน้า 70% ก่อนจัดส่ง ลูกค้าที่จัดตั้งขึ้น: 20% T/T + 80% เทียบกับสำเนา B/L ยอมรับ L/C ที่เห็นแล้ว

คำถามที่ 5: แผงสวิตช์เกียร์หุ้มฉนวน RMU MV HV พร้อม VCB สามารถใช้งานได้ที่ระดับความสูงสูงหรือไม่

ตอบ: การออกแบบมาตรฐาน ≤2000m รุ่นระดับความสูง (เพิ่มการคืบคลาน, ความดัน SF6 สูงขึ้น) ใช้งานได้สูงสุด 3,500 ม. วิศวกรรมแบบกำหนดเองสำหรับ >3500m
