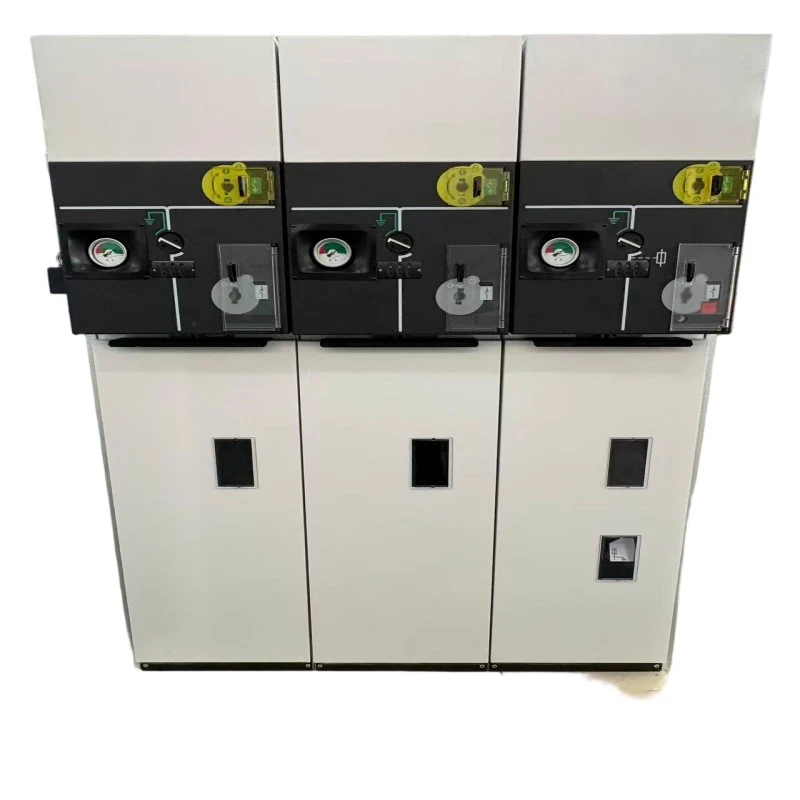

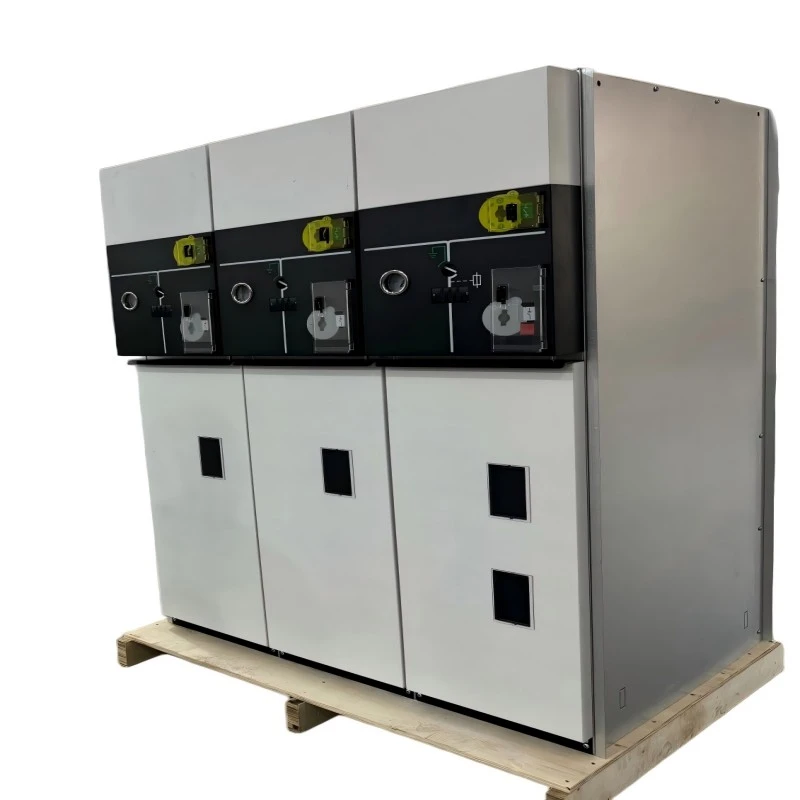

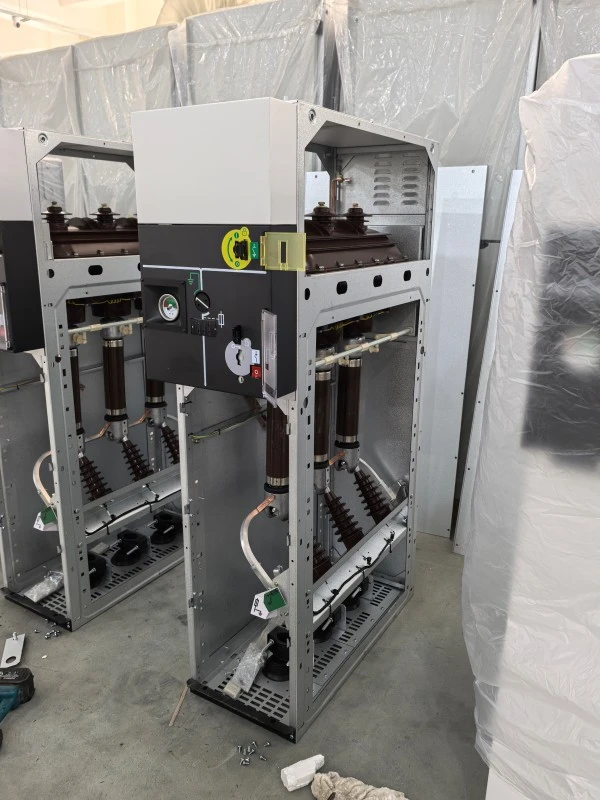

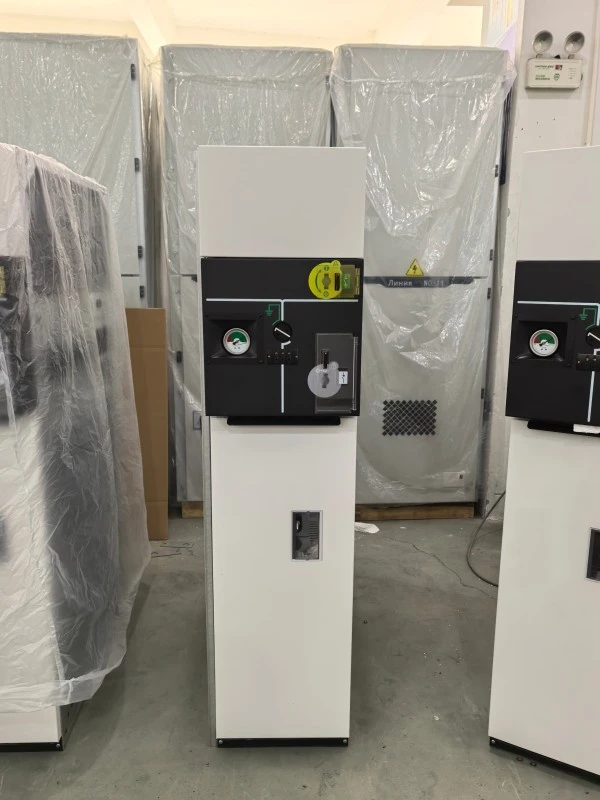

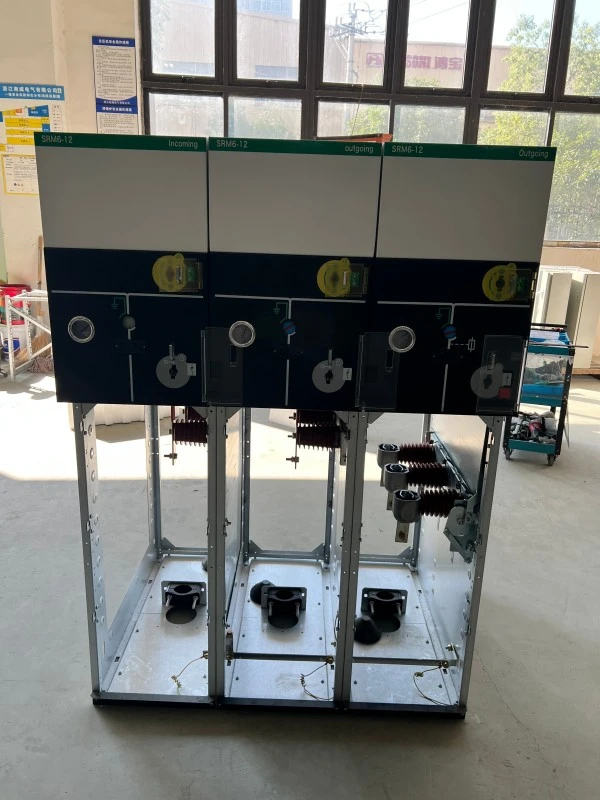

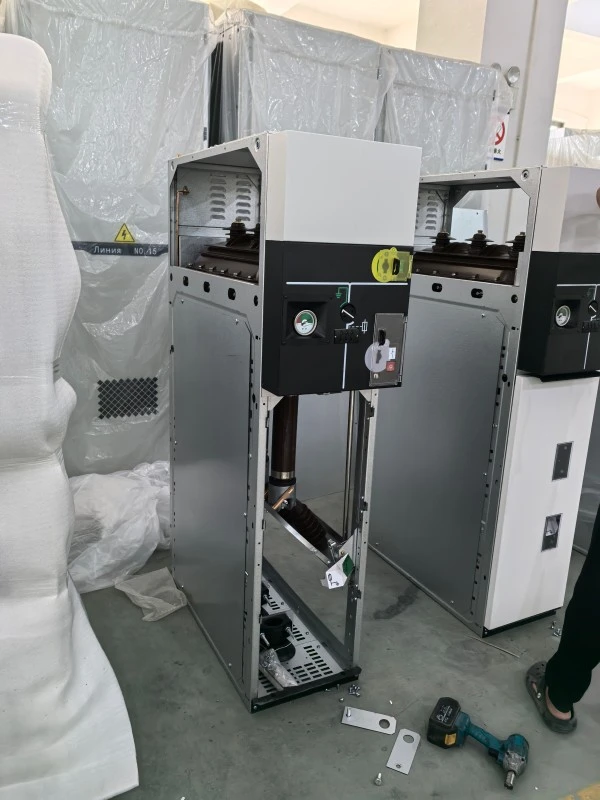

ระบบ Low Gas Interlock โลหะล้อมรอบ RMU

โลหะระบบ Low Gas Interlock ล้อมรอบ RMU (แหวนยูนิตหลัก) เป็นสวิตช์เกียร์ที่ประกอบจากโรงงานและผ่านการทดสอบประเภทแล้ว ซึ่งออกแบบมาสำหรับเครือข่ายการกระจายแรงดันไฟฟ้าปานกลาง (สูงสุด 24kV) โดยผสมผสานเทคโนโลยีก๊าซแบบหุ้มฉนวน SF6 หรือแบบไม่มี SF6 เข้ากับระบบอินเตอร์ล็อคแรงดันแก๊สต่ำแบบกลไกและแบบไฟฟ้า

มันทำอะไร:

มทร เชื่อมต่อ แยก และปกป้องหม้อแปลงและวงจรสายเคเบิลในเครือข่ายแบบวงแหวนอย่างปลอดภัย “ระบบอินเตอร์ล็อคแก๊สต่ำ” จะป้องกันการทำงานโดยอัตโนมัติ (การปิดหรือการต่อสายดิน) เมื่อแรงดันแก๊สภายในลดลงต่ำกว่าเกณฑ์ที่ปลอดภัย ซึ่งช่วยขจัดความเสี่ยงของการเกิดประกายไฟภายในเนื่องจากความเป็นฉนวนไม่เพียงพอ โครงสร้างที่ปิดด้วยโลหะให้การป้องกันทางกายภาพที่แข็งแกร่งและการป้องกันคลื่นแม่เหล็กไฟฟ้า

ฟังก์ชั่นที่สำคัญ:

● การสร้าง/ทำลายโหลด

● การทำงานของสวิตช์สายดินพร้อมลูกโซ่

● การป้องกันกระแสไฟฟ้าขัดข้อง (พร้อมฟิวส์หรือรีเลย์)

● สัญญาณเตือนแรงดันแก๊สต่ำและการล็อค

● มองเห็นการแยกส่วนได้ชัดเจนใต้ตัวเครื่องที่เป็นโลหะ

โลหะระบบ Low Gas Interlock System ทุกตัวที่ล้อมรอบ RMU จาก Lugao Power เป็นไปตามมาตรฐาน IEC 62271-200 และ GB/T 3906 ช่วยให้มั่นใจในการบูรณาการเข้ากับกริดอัจฉริยะได้อย่างราบรื่น

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

คุณสมบัติของผลิตภัณฑ์และการใช้งาน

คุณสมบัติหลัก (พร้อมส่วนถามตอบ)

คุณลักษณะที่ 1: กลไกประสานแรงดันแก๊สต่ำ

ป้องกันการปิดหรือการต่อสายดินเมื่อความหนาแน่นของก๊าซไม่เพียงพอ

ล็อคแบบกลไก + ข้อมูลตอบกลับหน้าสัมผัสเสริมสำหรับ RTU

คุณลักษณะที่ 2: ถังปิดสนิทด้วยโลหะ

ถังสแตนเลสพร้อมการเชื่อมด้วยเลเซอร์

ไม่มีชิ้นส่วนที่มีกระแสไฟฟ้าสัมผัสภายนอก

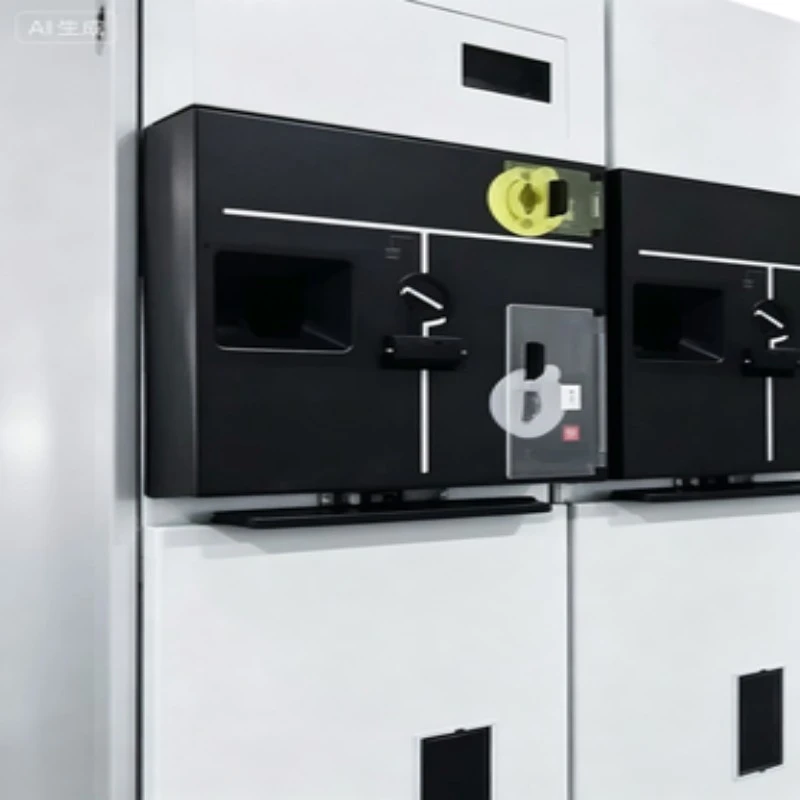

คุณลักษณะที่ 3: อินเตอร์ล็อคทางกล/ไฟฟ้าในตัว

●สวิตช์โหลด – สวิตช์กราวด์ – โซ่อินเตอร์ล็อคที่ฝาครอบด้านหน้า

ข้อกำหนดการล็อคกุญแจและกุญแจ

คุณลักษณะที่ 4: การออกแบบที่กะทัดรัดและโมดูลาร์

ความกว้างต่ำสุด 375 มม. ต่อยูนิต

ขยายได้ทั้งสองด้าน

จุดเด่นที่ 5: ระบบแก๊สที่บำรุงรักษาง่าย

วาล์วปิดผนึกตัวเอง เกจวัดแรงดันแก๊สที่มีโซนแรงดันต่ำทำเครื่องหมายด้วยสีแดง

การใช้งาน

1. เครือข่ายการจัดจำหน่ายรอง (อาคารที่อยู่อาศัยและพาณิชยกรรม)

2. สถานีรวบรวมพลังงานลม/พลังงานแสงอาทิตย์ (การปรับตัวต่อสิ่งแวดล้อม)

3. ห้องสวิตช์ฮับชาร์จ EV

4. ตัวป้อนสำรองข้อมูลของศูนย์ข้อมูล

5. เครือข่ายวงแหวนโรงงานอุตสาหกรรม

ถาม & ตอบ --- เจาะลึกคุณสมบัติผลิตภัณฑ์

คำถามที่ 1: อินเตอร์ล็อกก๊าซต่ำส่งผลต่อความเร็วการทำงานปกติหรือไม่

ตอบ: ไม่ ภายใต้แรงกดดันปกติ ลูกโซ่จะโปร่งใส เฉพาะในกรณีที่ก๊าซรั่ว (เช่น เนื่องจากอายุของซีล) เท่านั้นที่ล็อคจะทำงาน---โดยทั่วไปหลังจากผ่านไป 10 ปีขึ้นไป มันเพิ่มความล่าช้าเป็นศูนย์ระหว่างการสลับตามปกติ

คำถามที่ 2: ระยะเวลาการเติมแก๊สโดยทั่วไปคือเท่าใด

ตอบ: สำหรับเวอร์ชัน SF6 >20 ปีภายใต้สภาวะปกติ อินเตอร์ล็อคที่ใช้ก๊าซต่ำจะส่งสัญญาณแจ้งเตือนก่อนถึงระดับวิกฤติ ช่วยให้สามารถบำรุงรักษาตามแผนได้

คำถามที่ 3: RMU ที่หุ้มด้วยโลหะของระบบ Low Gas Interlock System เหมาะสำหรับระบบกริดอัจฉริยะอัตโนมัติหรือไม่

ตอบ: อย่างแน่นอน แต่ละยูนิตมีหน้าสัมผัสเสริมสำหรับสัญญาณเตือนก๊าซต่ำ สถานะการล็อก และตำแหน่งสวิตช์ --- เข้ากันได้กับ IEC 61850 ผ่านทาง RTU

รายละเอียดการผลิต

กระบวนการผลิต

●Lugao Power Co., Ltd. ผลิตโลหะ Low Gas Interlock System แต่ละตัวที่ล้อมรอบมทรในห้องสะอาดระดับ 100,000 สำหรับการเติมแก๊ส ขั้นตอนการผลิตที่สำคัญ:

1. การตัดด้วยเลเซอร์ถังและการเชื่อมด้วยหุ่นยนต์ --- การทดสอบการรั่วของฮีเลียม (<1×10⁻⁶ mbar·L/s)

2. การอบแห้งแบบสุญญากาศและการกำจัดก๊าซ --- ความชื้น ≤10ppm

3. การประกอบลูกโซ่ทางกล --- การทดสอบความทนทาน 5,000 รอบ

4. การสอบเทียบลูกโซ่ก๊าซต่ำ --- ใช้สวิตช์ความดันที่มีความแม่นยำและกลไกลูกเบี้ยว

5. การทดสอบทางไฟฟ้าขั้นสุดท้าย --- ทนต่อความถี่กำลัง (42kV / 1 นาทีสำหรับหน่วย 12kV)

6. หมายเลขซีเรียลที่ไม่ซ้ำกัน --- สามารถตรวจสอบย้อนกลับไปยังใบรับรองวัตถุดิบได้

การควบคุมคุณภาพ

มทร ทุกแห่งผ่านการทดสอบการยอมรับจากโรงงาน (FAT) 100% ตาม IEC

●มีการตรวจสอบฟังก์ชันอินเตอร์ล็อกของแก๊สที่จุดแรงดันสามจุด: ปกติ, สัญญาณเตือน, ล็อค

การวัดการปล่อยประจุบางส่วน <5pC ที่ 1.2Ur

การรับรองและการประกันคุณภาพ

ทำไมต้องเลือก Lugao Power Co., Ltd.

● 15 ปีขึ้นไปในสวิตช์เกียร์แรงดันปานกลาง

● การสนับสนุนตลอดอายุการใช้งาน – รับประกันอะไหล่เป็นเวลา 10 ปี

● วิศวกรรมที่กำหนดเอง – เพิ่มการตรวจสอบก๊าซต่ำ เครื่องทำความร้อน หรือ CT ระยะไกล

“เมื่อคุณซื้อ Low Gas Interlock System ที่หุ้มโลหะ RMU จาก Lugao คุณจะไม่เพียงได้รับผลิตภัณฑ์เท่านั้น แต่ยังเป็นพันธมิตรด้านความปลอดภัยของเครือข่ายด้วย”

บรรจุภัณฑ์และการจัดส่ง

บรรจุภัณฑ์

1. RMU ส่วนบุคคล: ปิดผนึกในถุง PE ป้องกันไฟฟ้าสถิต + สารดูดความชื้น

2. การกันกระแทก: โฟม EPE ขนาด 30 มม. ภายในลังไม้

3. ลังด้านนอก: ไม้อัดอบร้อน (ตามมาตรฐาน ISPM-15 เพื่อการส่งออก)

4. การทำเครื่องหมาย: เปราะบาง จุดศูนย์ถ่วง ฉลากเติมแก๊ส คำเตือนลูกโซ่

จัดส่ง

1. พอร์ต: เซี่ยงไฮ้ / หนิงโป

2. เวลานำ: 25 วันทำการสำหรับหน่วยมาตรฐาน 630A (สั่งตัวอย่าง 15 วัน)

3. เอกสารการจัดส่ง: รายการบรรจุภัณฑ์, ใบกำกับสินค้า, ใบตราส่ง, รายงานการทดสอบ, ใบรับรองการสอบเทียบลูกโซ่

บันทึกการขนส่งก๊าซ

SF6 หรือหน่วยบรรจุก๊าซนิเวศได้รับการจัดส่งเป็น "สินค้าที่ไม่อันตราย" ภายใต้ UN 3166 (เครื่องจักรที่มีก๊าซ) วาล์วทั้งหมดปิดผนึกและป้องกัน

คำถามที่พบบ่อย

Q1: RMU ที่แนบมากับโลหะ Low Gas Interlock System มีระยะเวลารับประกันนานเท่าใด

ตอบ: Lugao Power ให้เวลา 12 เดือนนับจากวันที่เริ่มดำเนินการ หรือ 18 เดือนนับจากการจัดส่ง (แล้วแต่อย่างใดอย่างหนึ่งจะเร็วกว่า) กลไกอินเทอร์ล็อกก๊าซต่ำได้รับการคุ้มครองเป็นเวลา 5 ปี

คำถามที่ 2: สามารถข้ามอินเตอร์ล็อคที่ใช้แก๊สต่ำในกรณีฉุกเฉินได้หรือไม่

ตอบ: ไม่มีการออกแบบ บายพาสจะเอาชนะความปลอดภัย แต่เราจัดเตรียมชุดเติมแก๊สชั่วคราวเพื่อคืนแรงดันภายใน 30 นาทีแทน ปฏิบัติตาม lockout-tagout เสมอ

Q3: คุณมีการฝึกอบรมการติดตั้งหรือไม่?

ก. ใช่. เรามีวิดีโอแนะนำระยะไกลฟรี และการฝึกอบรมนอกสถานที่สำหรับคำสั่งซื้อที่มากกว่า 10 หน่วย

คำถามที่ 4: ฉันจะตรวจสอบฟังก์ชันอินเตอร์ล็อกก๊าซต่ำก่อนการติดตั้งได้อย่างไร

ตอบ: ใช้ช่องทดสอบบนเครื่องตรวจวัดความหนาแน่นของก๊าซ ปล่อยก๊าซอย่างช้าๆ - ที่เกณฑ์สัญญาณเตือน (0.03MPa) คุณจะได้ยินเสียงรีเลย์สัญญาณเตือน ที่เกณฑ์การล็อก (0.02MPa) เพลาการทำงานของสวิตช์จะบล็อกโดยอัตโนมัติ สิ่งนี้แสดงให้เห็นในวิดีโอโรงงานของเรา

คำถามที่ 5: RMU นี้เข้ากันได้กับก๊าซปลอด SF6 หรือไม่

ก. ใช่. Lugao Power นำเสนอ RMU ที่หุ้มด้วยโลหะระบบเชื่อมต่อก๊าซต่ำ พร้อมด้วยก๊าซผสม N2/SF6 (70%/30%) หรือก๊าซ C4-FN (ค่าเกณฑ์ของตัวกลางของแก๊สและค่าอินเตอร์ล็อคได้รับการกำหนดค่าตามระบบฉนวนที่เลือก) ค่าเกณฑ์ความดันของค่าอินเตอร์ล็อคจะถูกคำนวณใหม่สำหรับแก๊สแต่ละประเภท
