สถานีย่อยหม้อแปลงชนิดกล่องประสิทธิภาพสูงเพื่อการจ่ายพลังงานที่เชื่อถือได้

การขาดแคลนที่ดินในเมือง รอบการก่อสร้างที่ใช้เวลานาน และความต้องการเครือข่ายไฟฟ้าแบบกระจายที่เพิ่มขึ้น มักจะทำให้การติดตั้งสถานีย่อยแบบดั้งเดิมมีความซับซ้อน Lugao Power Co., Ltd. ดำเนินงานในฐานะผู้ผลิตสถานีย่อยหม้อแปลงชนิดกล่องซึ่งตั้งอยู่ในจีน โดยขจัดปัญหาคอขวดของโครงการเหล่านี้ผ่านสถานีย่อยแบบครบวงจรที่ประกอบโดยโรงงานของเรา ซึ่งรวมสวิตช์เกียร์แรงดันปานกลาง หม้อแปลงไฟฟ้า และการกระจายแรงดันไฟฟ้าต่ำไว้ในตู้เดียวขนาดกะทัดรัด ตั้งแต่ปี 2016 โรงงานที่ได้รับการรับรองมาตรฐาน ISO9001 และ SGS ของเราได้ส่งมอบสถานีย่อยประเภทอเมริกาและยุโรปที่แข็งแกร่ง ซึ่งช่วยลดเวลาในการติดตั้งได้มากถึง 60% ให้บริการสาธารณูปโภค ผู้รับเหมา EPC และโรงงานอุตสาหกรรมด้วยโซลูชันการกระจายพลังงานแบบปลั๊กแอนด์เพลย์ที่เชื่อถือได้ พร้อมสำหรับการบริการทันที

จะเลือกระหว่างสถานีย่อยประเภทอเมริกาและยุโรปสำหรับโครงการของคุณได้อย่างไร

เมื่อประเมินซัพพลายเออร์สถานีย่อยหม้อแปลงชนิดกล่องที่ผ่านการรับรอง ทีมจัดซื้อทางวิศวกรรมมักถาม: เราควรระบุมาตรฐานการออกแบบของอเมริกาหรือยุโรปสำหรับเครือข่ายการจัดจำหน่ายของเราหรือไม่ คำตอบขึ้นอยู่กับบริบทของแอปพลิเคชันและการตั้งค่าตารางภูมิภาค

สถานีย่อยประเภทอเมริกันมีการออกแบบสามช่องที่โดดเด่น ได้แก่ ส่วนหม้อแปลงไฟฟ้าแรงสูงและแรงดันต่ำ โดยช่องหม้อแปลงมักจะใช้หน่วยที่ปิดสนิทและแช่น้ำมัน การออกแบบนี้เน้นพื้นที่ขนาดกะทัดรัด โดยให้ปริมาณประมาณหนึ่งในสามถึงหนึ่งในห้าของหน่วยประเภทยุโรปที่มีกำลังการผลิตเทียบเท่า ทำให้เหมาะอย่างยิ่งสำหรับการติดตั้งกลางแจ้งในชุมชนที่อยู่อาศัยและเครือข่ายการกระจายสินค้าในเมืองที่มีที่ดินจำกัด

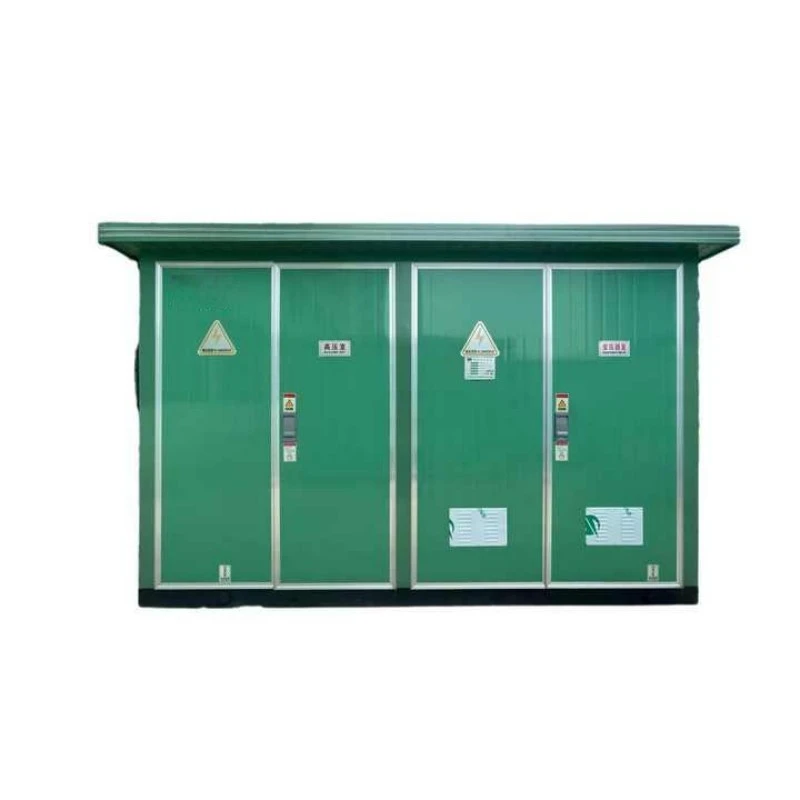

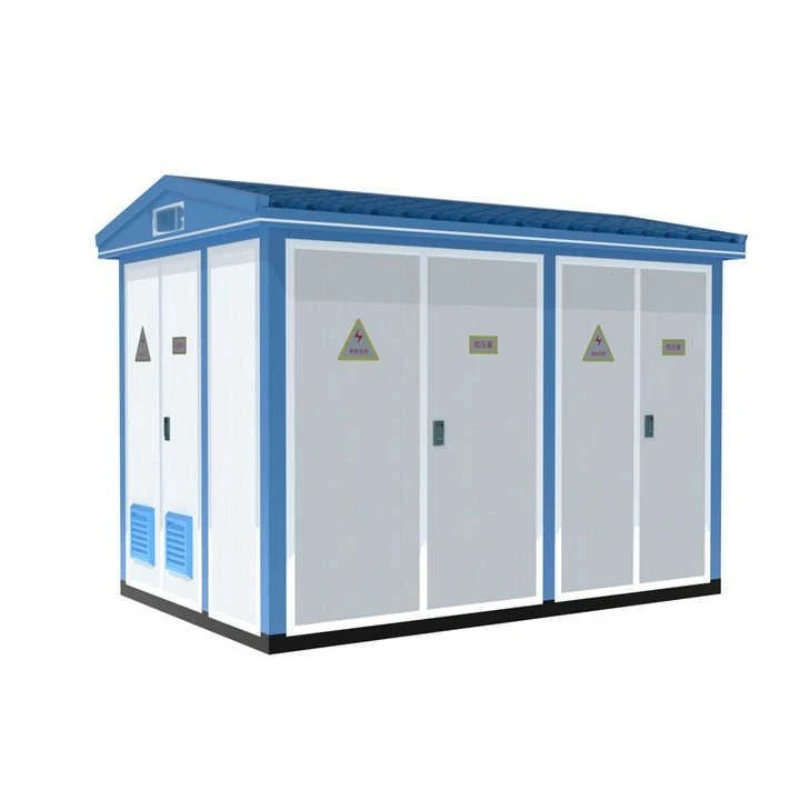

ในทางตรงกันข้าม สถานีย่อยประเภทยุโรปใช้การกำหนดค่าแบบแยกส่วนมากขึ้นตามห้อง โดยมีสวิตช์เกียร์ไฟฟ้าแรงสูง หม้อแปลง และช่องแรงดันไฟฟ้าต่ำแยกกันภายในตู้เดียว การออกแบบนี้ให้ความสำคัญกับความสามารถในการให้บริการและความยืดหยุ่น โดยรองรับทั้งหม้อแปลงแบบจุ่มน้ำมันและแบบแห้ง และถูกนำมาใช้กันอย่างแพร่หลายในสวนอุตสาหกรรม อาคารพาณิชย์ และโครงการโครงสร้างพื้นฐานของเทศบาลทั่วภูมิภาคมาตรฐาน IEC

การออกแบบทั้งสองมีข้อได้เปรียบหลักร่วมกัน ได้แก่ การทดสอบล่วงหน้าจากโรงงาน งานโยธาขั้นต่ำ และการปรับใช้อย่างรวดเร็ว แต่ตัวเลือกจะสอดคล้องกับมาตรฐานกริดในพื้นที่ พื้นที่ไซต์ที่มีอยู่ และความต้องการในการบำรุงรักษาในท้ายที่สุดลูกาโอเสนอการกำหนดค่าทั้งสองแบบพร้อมการปรับแต่งเต็มรูปแบบ ช่วยให้มั่นใจได้ถึงการบูรณาการที่ราบรื่นโดยไม่คำนึงถึงข้อกำหนดของภูมิภาค

ลูกาโอ รับประกันความสมบูรณ์ของไดอิเล็กทริกและอายุยืนยาวจากความร้อนได้อย่างไร

สถานีย่อยแบบกล่องต้องทนทานต่อไฟกระชากจากฟ้าผ่า แรงดันไฟฟ้ากระแสสลับเกิน และความเครียดจากความร้อนที่เกิดจากโหลดอย่างต่อเนื่อง สถานีไฟฟ้าย่อยหม้อแปลงชนิดกล่อง Lugao ได้รับการออกแบบทางวิศวกรรมด้วยฐานอิเล็กทริกสูงที่ผ่านการตรวจสอบอย่างเข้มงวด: ความถี่ของกำลังทนที่ 42 kV เป็นเวลาหนึ่งนาที และแรงกระตุ้นฟ้าผ่าทนที่ 75 kV ในด้านไฟฟ้าแรงสูง เกณฑ์เหล่านี้ตรงตามหรือเกินกว่าข้อกำหนดของสถานีย่อยประเภทอเมริกาและยุโรป ปกป้องขดลวดหม้อแปลงภายในและส่วนประกอบสวิตช์เกียร์จากการรบกวนของกริด

การจัดการความร้อนส่งผลโดยตรงต่ออายุการใช้งานของฉนวนหม้อแปลง อุณหภูมิโหลดเต็มของเราเพิ่มขึ้น ประมาณ 45.1 K สำหรับขดลวดไฟฟ้าแรงสูงและ 52.9 K สำหรับขดลวดแรงดันต่ำ ซึ่งยังคงอยู่ภายในขีดจำกัดที่กำหนดของ IEC และ IEEE อย่างสม่ำเสมอ การออกแบบตู้ประกอบด้วยเส้นทางระบายอากาศที่ได้รับการปรับปรุงและพื้นผิวกระจายความร้อนที่ช่วยระบายความร้อนออกจากส่วนประกอบที่สำคัญ ป้องกันฮอตสปอตเฉพาะจุดที่ทำให้ฉนวนกระดาษเสื่อมคุณภาพและเร่งการเสื่อมสภาพของน้ำมัน ความยืดหยุ่นทางความร้อนนี้แปลเป็นต้นทุนวงจรชีวิตที่ลดลง และลดความถี่ในการบำรุงรักษาสำหรับการลงทุนใน Power Transformer ของคุณ

การคุ้มครองโครงสร้างและสิ่งแวดล้อมใดบ้างที่บูรณาการ?

เมื่อต้องเผชิญกับสภาพอากาศ ฝุ่น และการกระแทกโดยไม่ได้ตั้งใจ ตู้สถานีย่อยจะทำหน้าที่เป็นตัวป้องกันแรกต่อการเสื่อมโทรมของสิ่งแวดล้อม สถานีย่อย Lugao ได้รับระดับการป้องกัน IP44 ซึ่งให้ความต้านทานที่มีประสิทธิภาพต่ออนุภาคของแข็งและการกระเด็นของน้ำ เหมาะสำหรับการติดตั้งแบบอเมริกันแบบเปิดโล่งและการกำหนดค่าแบบยุโรปที่รวมเข้ากับอาคาร ตัวเครื่องสร้างจากเหล็กที่ทนต่อการกัดกร่อนพร้อมการปรับสภาพพื้นผิวที่ป้องกันการกัดกร่อน ตัวเครื่องทนทานต่ออุณหภูมิแวดล้อมที่รุนแรง ความชื้นสูง และบรรยากาศชายฝั่งที่มีฤทธิ์กัดกร่อน ทำให้มั่นใจในความสมบูรณ์ของโครงสร้างตลอดอายุการใช้งานหลายทศวรรษ

ลูกาโอ ตรวจสอบความสามารถในการทนต่อการลัดวงจรได้อย่างไร

เครือข่ายการกระจายสินค้าย่อมประสบกับกระแสไฟฟ้าขัดข้องอย่างหลีกเลี่ยงไม่ได้ ความสามารถของสถานีย่อยในการเอาชีวิตรอดจากเหตุการณ์เหล่านี้โดยไม่มีการเสียรูปภายในหรือความเสียหายของบัสบาร์นั้นไม่สามารถต่อรองได้ สถานีย่อยหม้อแปลงชนิดกล่อง Lugao ได้รับการทดสอบสำหรับการทนต่อการลัดวงจร ตัวอย่างพิกัด ได้แก่ 20 kA RMS ที่ด้านไฟฟ้าแรงสูง พร้อมการตรวจสอบหลังการทดสอบเพื่อยืนยันความสมบูรณ์ของข้อต่อบัสบาร์และการเสียรูปของโครงสร้างเป็นศูนย์ ความทนทานทางกลที่ผ่านการตรวจสอบแล้วนี้ทำให้วิศวกรโครงการมั่นใจได้ว่าสถานีย่อยของเรารักษาเสถียรภาพของระบบภายใต้สภาวะความผิดปกติที่มีความต้องการสูงสุด

ลูกาโอ สามารถจัดหาการกำหนดค่าความจุ แรงดันไฟฟ้า และการทำความเย็นแบบใดได้บ้าง

Lugao's ISO9001 and SGS-certified production workshop, equipped with professional assembly lines and full-power test bays, manufactures Box-Type Transformer Substations in strict accordance with IEC, GB, CE, and CCC international standards, supporting direct plug-and-play deployment without costly site modifications.

คลาสแรงดันไฟฟ้าและช่วงความจุ

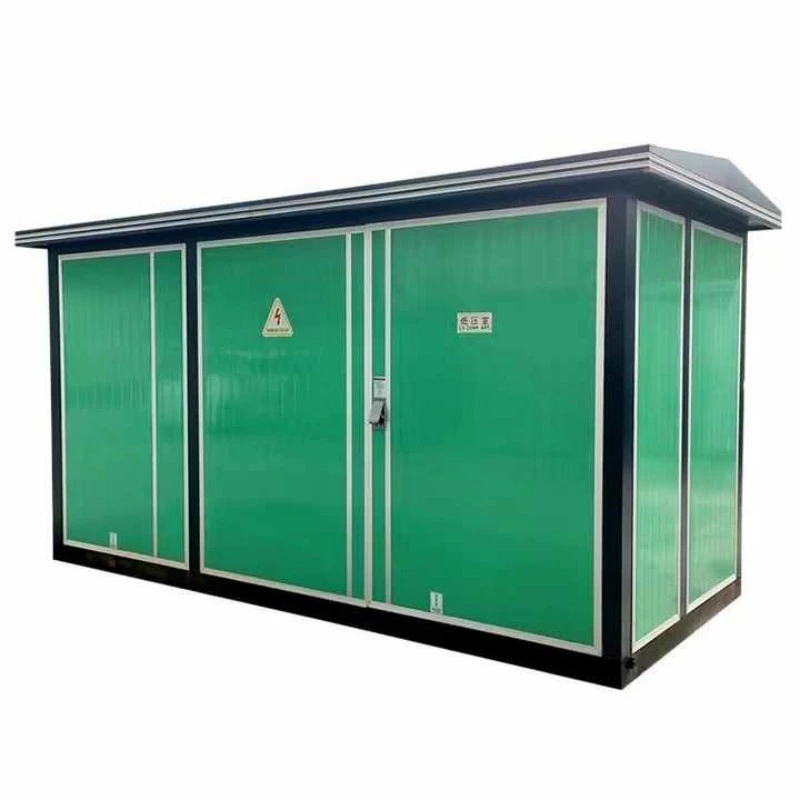

สถานีย่อยประเภทอเมริกันและยุโรป 30kV / 35kV:ออกแบบมาสำหรับสถานีไฟฟ้าย่อยระบบจำหน่ายไฟฟ้า ระบบรวบรวมฟาร์มกังหันลม และเขตอุตสาหกรรมหนักที่ต้องการการแปลงแรงดันไฟฟ้าปานกลาง พร้อมทนต่อการลัดวงจรที่แข็งแกร่งและระดับการปล่อยประจุบางส่วนต่ำ

สถานีย่อยสมาร์ท/คอมแพคบ็อกซ์ 24kV (20kV):ติดตั้งโมดูลอัจฉริยะทั้งด้าน HV และ LV ช่วยให้สามารถควบคุมระยะไกล การตรวจจับ การส่งสัญญาณ และการควบคุมสำหรับแอปพลิเคชันระบบกริดอัตโนมัติของรัฐ เหมาะสำหรับอาคารสูงในเมือง บ้านพักอาศัย และโครงสร้างพื้นฐานของเทศบาล

สถานีย่อยจำหน่าย 11kV / 10kV:เหมาะสำหรับอาคารพาณิชย์ ชุมชนที่อยู่อาศัย และโครงการไฟฟ้าในชนบท นำเสนอการออกแบบถังลูกฟูกหรือตัวเลือกหม้อแปลงชนิดแห้ง ช่วยลดข้อกำหนดในการบำรุงรักษาของผู้ควบคุม และรับประกันการทำงานที่เชื่อถือได้ในสภาพแวดล้อมกลางแจ้งที่รุนแรง

ตัวเลือกหม้อแปลงและสวิตช์เกียร์

ลูกาโอ นำเสนอการกำหนดค่าภายในที่ยืดหยุ่นเพื่อให้ตรงกับข้อกำหนดเฉพาะของโครงการ:

ประเภทหม้อแปลงไฟฟ้า: แช่น้ำมันที่ปิดสนิท(S9, S11, S13, SH15) หรือแบบแห้ง (SCB10, SCB11, SCBH15) เพื่อรองรับความต้องการด้านความปลอดภัยจากอัคคีภัยและสิ่งแวดล้อม

สวิตช์เกียร์ไฟฟ้าแรงสูง:ตู้ XGN15, HXGN17 หรือ KYN28A ที่มีสวิตช์โหลดหรือการกำหนดค่าเซอร์กิตเบรกเกอร์สุญญากาศ รองรับเครือข่ายวงแหวน เทอร์มินัล หรือโหมดแหล่งจ่ายไฟคู่

การกระจายแรงดันต่ำ:GGD, GCS หรือสวิตช์เกียร์ MNSพร้อมฟังก์ชันการชดเชยขาเข้า ขาออก และปฏิกิริยา รองรับโครงสร้างแบบแผงหรือแบบติดตู้

จะเลือกสถานีย่อยประเภทกล่องในอุดมคติสำหรับพื้นที่ในเมืองที่มีพื้นที่จำกัดได้อย่างไร

สำหรับสถานีย่อยแบบดั้งเดิมที่มีพื้นที่กว้างขวาง การติดตั้งแบบอาคารทั่วไปยังคงเป็นไปได้ อย่างไรก็ตาม สถานีย่อยใต้ดินในเมือง การติดตั้ง GIS ขนาดกะทัดรัด และย่านการค้าที่คับคั่งต้องการโซลูชันที่ปรับพื้นที่ให้เหมาะสม Lugao นำเสนอการเพิ่มประสิทธิภาพพื้นที่ที่ปรับแต่งได้ ช่วยลดความต้องการพื้นที่กราวด์โดยรวมโดยใช้สวิตช์เกียร์ความหนาแน่นสูงและการออกแบบหม้อแปลงแบบรวม สถานีไฟฟ้าย่อยแบบอเมริกันที่มีขนาดกะทัดรัด เหมาะอย่างยิ่งสำหรับการจำหน่ายในชุมชนที่อยู่อาศัยซึ่งมีต้นทุนที่ดินสูง หน่วยประเภทยุโรป แม้ว่าจะมีขนาดใหญ่กว่า แต่ก็ให้การเข้าถึงบริการที่เหนือกว่าสำหรับการใช้งานทางอุตสาหกรรมที่มีความถี่ในการบำรุงรักษาสูงกว่า

ดูสายการผลิตของเราวีดีโอ

สัมผัสความเป็นเลิศด้านการผลิตสถานีย่อยหม้อแปลงชนิดกล่องของ Lugao โดยตรง:
