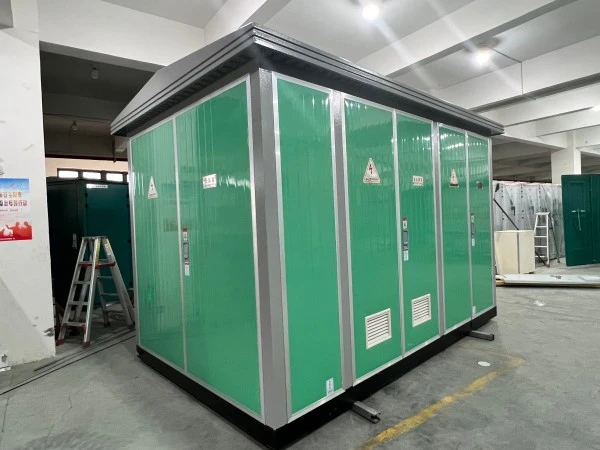

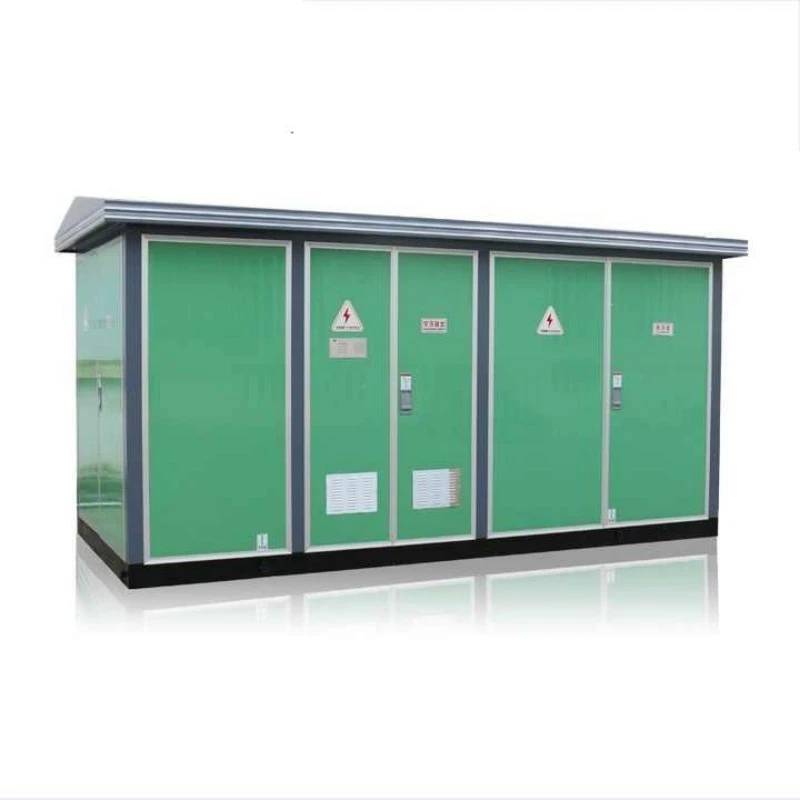

สถานีย่อยประเภทยุโรปขนาดกะทัดรัดสำเร็จรูป

สถานีย่อยประเภทยุโรปขนาดกะทัดรัดสำเร็จรูปเป็นหน่วยจ่ายไฟแบบปิดสามห้องที่ประกอบจากโรงงานซึ่งออกแบบมาเพื่อรับ แปลง และจ่ายไฟฟ้าแรงดันปานกลางไปยังโหลดแรงดันต่ำ แตกต่างจากสถานีย่อยที่สร้างด้วยคอนกรีตแบบดั้งเดิมซึ่งต้องใช้เวลาหลายสัปดาห์ในการก่อสร้างในสถานที่ หน่วยนี้มาถึงพร้อมสำหรับการเชื่อมต่อ

มันคืออะไร?

สถานีย่อยประเภทยุโรปสำเร็จรูปขนาดกะทัดรัด (หรือที่รู้จักในชื่อ aสถานีย่อยกล่องยุโรป) ประกอบด้วยช่องต่างๆ ที่แตกต่างกันสามช่อง:

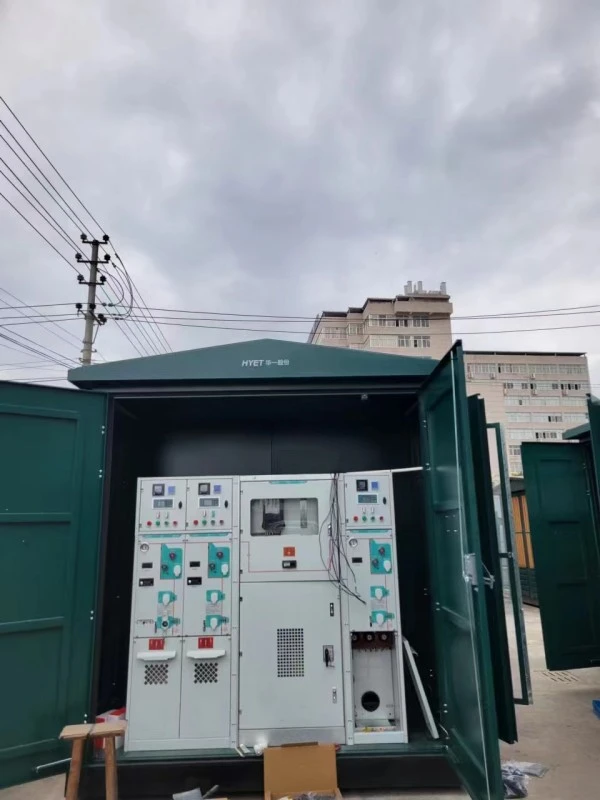

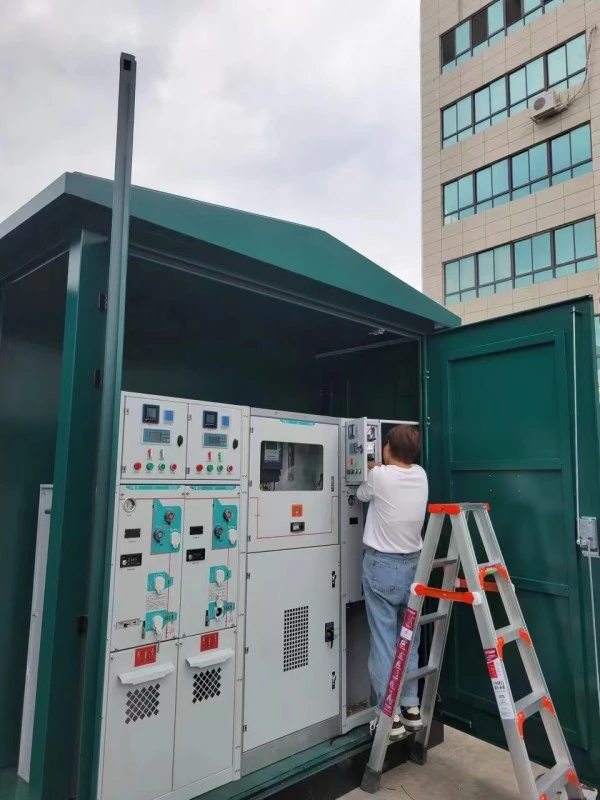

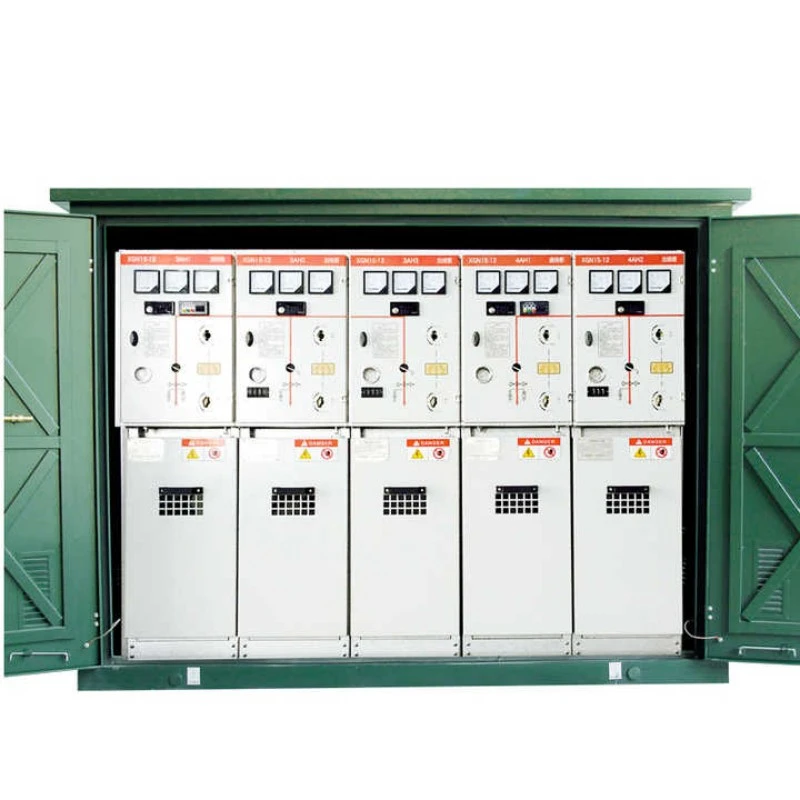

1. ช่องไฟฟ้าแรงสูง (HV): สวิตช์เกียร์ของบ้าน รีเลย์ป้องกัน และอุปกรณ์วัดแสง

2. ช่องหม้อแปลง: ประกอบด้วยหม้อแปลงชนิดแช่น้ำมันหรือแบบแห้ง

3. ช่องแรงดันไฟฟ้าต่ำ (LV): ประกอบด้วยแผงจำหน่าย เซอร์กิตเบรกเกอร์ และอุปกรณ์ป้อนขาออก

ห้องทั้งสามนี้จัดเรียงเป็นรูป "I" หรือ "II" ภายในโครงเหล็กหรือคอมโพสิตที่ทนทานต่อสภาพอากาศ ทุกช่องจะถูกแยกออกจากกันด้วยฉากกั้นที่เป็นโลหะเพื่อป้องกันการแพร่กระจายของข้อผิดพลาด

มันทำอะไรได้บ้าง?

อุปกรณ์นี้ทำหน้าที่หลักสามประการ:

1. การแปลงแรงดันไฟฟ้าแบบสเต็ปดาวน์: แปลงแรงดันไฟฟ้าปานกลางขาเข้า (6kV, 10kV, 20kV, 35kV) เป็นแรงดันไฟฟ้าต่ำที่ใช้งานได้ (400V, 230V)

2. การป้องกันและการแยก: แยกวงจรที่ชำรุดโดยอัตโนมัติด้วยฟิวส์หรือเบรกเกอร์ เพื่อปกป้องทรัพย์สินดาวน์สตรีม

3. การจัดการโหลด: กระจายพลังงานไปยังวงจรขาออกหลายวงจร ช่วยให้สามารถเลือกสวิตช์ การวัดแสง และการตรวจสอบได้

เนื่องจากสถานีย่อยประเภทยุโรปสำเร็จรูปขนาดกะทัดรัดมีการเดินสายล่วงหน้าและผ่านการทดสอบที่โรงงาน จึงช่วยลดข้อผิดพลาดในการเดินสายที่ซับซ้อนในสถานที่ทำงาน โดยทำหน้าที่เป็นศูนย์กลางประสาทสำหรับการจ่ายไฟฟ้าขั้นสุดท้ายในตึกที่พักอาศัย โรงงาน โซลาร์ฟาร์ม และสถานีชาร์จ EV

ข้อดีของผลิตภัณฑ์

เมื่อคุณเลือกสถานีย่อยประเภทยุโรปสำเร็จรูปขนาดกะทัดรัดจาก Lugao Power คุณจะได้รับข้อได้เปรียบทางการแข่งขันที่แตกต่างกันห้าประการเหนือสถานีย่อยทั่วไปและทางเลือกประเภทอเมริกัน

ข้อได้เปรียบ 1: ความปลอดภัยของบุคลากรที่เหนือกว่า

การออกแบบ "แบ่งส่วน" แบบสามช่องเป็นจุดเด่นของสถานีย่อยประเภทยุโรปขนาดกะทัดรัดสำเร็จรูปของแท้ แต่ละส่วนเชื่อมต่อกันอย่างสมบูรณ์ด้วยลูกโซ่ทางกลและไฟฟ้า ตัวอย่างเช่น ประตู LV ไม่สามารถเปิดได้เว้นแต่ว่าเบรกเกอร์หลักจะปิดอยู่ ประตู HV ไม่สามารถเปิดได้เว้นแต่จะปิดสวิตช์สายดิน ตรรกะความปลอดภัยตามลำดับนี้ช่วยป้องกันการสัมผัสแบบสดด้านหน้า ซึ่งช่วยลดความเสี่ยงจากแสงอาร์คสำหรับผู้ปฏิบัติงานได้อย่างมาก ในทางตรงกันข้าม สถานีย่อยแบบอเมริกัน มักจะมีชิ้นส่วนที่มีกระแสไฟฟ้าสัมผัสในระหว่างการเปลี่ยนฟิวส์

ข้อได้เปรียบ 2: ความสามารถในการจ่ายไฟอย่างต่อเนื่อง

ต่างจากหน่วยประเภทอเมริกันที่การเปลี่ยนฟิวส์จำเป็นต้องตัดพลังงานหม้อแปลงทั้งหมด สถานีย่อยประเภทยุโรปขนาดกะทัดรัดสำเร็จรูปของเราอนุญาตให้มีการบำรุงรักษาโดยอิสระ คุณสามารถเปิดช่อง LV เพื่ออ่านค่ามิเตอร์ได้ในขณะที่ฝั่ง HV ยังคงทำงานอยู่ เวอร์ชันขั้นสูงเพิ่มเติมสามารถรองรับ RMU (Ring Main Unit) แบบลูปสวิตชิ่งได้ ช่วยให้สามารถกำหนดค่า "สองเข้า สองออก" ที่จะรักษาพลังงานให้กับลูกค้าดาวน์สตรีมแม้ในช่วงที่เกิดข้อผิดพลาดของอัพสตรีม ทำให้เป็นสิ่งที่ขาดไม่ได้สำหรับโรงพยาบาลและศูนย์ข้อมูล

ข้อได้เปรียบ 3: การจัดการระบายความร้อนที่ดีเยี่ยม

ช่องใส่หม้อแปลงแต่ละช่องมีการระบายอากาศแบบบังคับ (พัดลมควบคุมอุณหภูมิอัตโนมัติ) พร้อมด้วยบานเกล็ดหมุนเวียนตามธรรมชาติ การแยกทางกายภาพหมายความว่าความร้อนที่เกิดจากหม้อแปลงจะไม่ส่งผลต่อรีเลย์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อนในช่อง HV การทดสอบของเราแสดงให้เห็นว่าอุณหภูมิภายในอยู่ที่ 15–20°C ต่ำกว่าการออกแบบที่ไม่แบ่งส่วนระหว่างช่วงที่มีโหลดสูงสุดในฤดูร้อน ซึ่งจะช่วยยืดอายุของฉนวนได้โดยตรง

ข้อได้เปรียบ 4: ความสามารถในการปรับตัวต่อสิ่งแวดล้อมในระดับสูงสุด

สร้างขึ้นตามมาตรฐาน IP54 ขั้นต่ำ (กันฝุ่นและป้องกันละอองน้ำ) ตู้นี้ทนทานต่อละอองเกลือ พายุทราย และฝนตกหนัก ช่องว่างอากาศ 40 มม. พร้อมเครื่องทำความร้อนป้องกันการควบแน่นช่วยป้องกันความชื้นภายใน ช่วงการใช้งาน: -40°C ถึง +55°C ความทนทานนี้เป็นเหตุผลว่าทำไมสถานีย่อยประเภทยุโรปขนาดกะทัดรัดสำเร็จรูปจึงเป็นตัวเลือกเริ่มต้นสำหรับฟาร์มกังหันลมชายฝั่งและโครงการพลังงานแสงอาทิตย์ในทะเลทราย

ข้อได้เปรียบ 5: ลดต้นทุนรวมในการเป็นเจ้าของ (TCO)

ราคาซื้อครั้งแรกอาจสูงกว่าหน่วยประเภทอเมริกันที่เทียบเคียงได้ 15–20% แต่ TCO ในระยะเวลา 20 ปีจะต่ำกว่า 30% ทำไม หน่วยประเภทยุโรปมีส่วนประกอบแบบโมดูลาร์ที่เปลี่ยนได้ (คุณเปลี่ยนเฉพาะฟิวส์ที่ชำรุด ไม่ใช่เปลี่ยนบัสบาร์ทั้งหมด) บ่อกักเก็บน้ำมันป้องกันการปนเปื้อนจากพื้นดิน งานโยธาขั้นต่ำ (เพียงแผ่นคอนกรีตเรียบ) เทียบกับการสร้างห้องคอนกรีตช่วยประหยัดค่าแรงติดตั้งได้ 5,000-10,000 ดอลลาร์สหรัฐฯ ต่อหน่วย

คุณสมบัติผลิตภัณฑ์

ด้านล่างนี้เป็นคุณสมบัติทางวิศวกรรมเฉพาะของสถานีย่อยประเภทยุโรปขนาดกะทัดรัดสำเร็จรูปของเรา:

รายละเอียดการผลิต

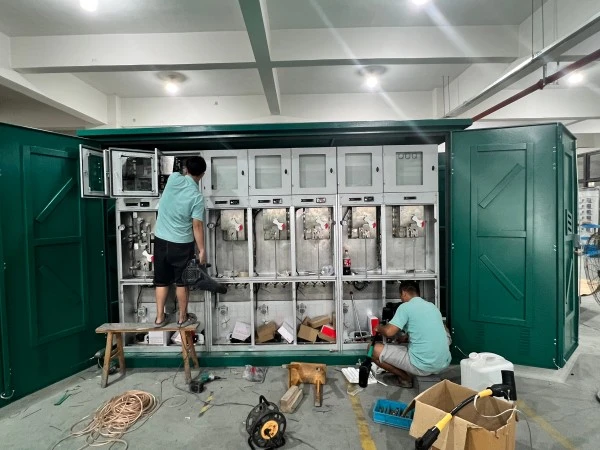

Lugao Power ผลิตสถานีย่อยประเภทสำเร็จรูปขนาดกะทัดรัดของยุโรปทุกเครื่องในโรงงานขนาด 25,000 ตร.ม. ที่ได้รับการรับรองมาตรฐาน ISO 9001 ของเรา ด้านล่างนี้คือรายละเอียดการผลิตที่สำคัญที่ทำให้คุณภาพของเราแตกต่าง

การเลือกใช้วัสดุ

เหล็ก: เหล็กชุบสังกะสี DX51D+Z275 นำเข้า ตัดและดัดด้วยเครื่องเจาะป้อมปืน CNC (ความคลาดเคลื่อน ±0.2 มม.)

GRP (โพลีเอสเตอร์เสริมใยแก้ว): เสนอสำหรับการสั่งซื้อตามชายฝั่ง – ไม่มีการกัดกร่อน แต่มีต้นทุนสูงกว่า สารหน่วงไฟประเภท VO (UL94)

แกนหม้อแปลง: โลหะอสัณฐานหรือเหล็กซิลิกอน CRGO (เกรด M5, ความหนา 0.23 มม.) การสูญเสียขณะไม่มีโหลดลดลง 70% เมื่อเทียบกับเหล็กกล้ามาตรฐาน

กระบวนการประกอบ

การสร้างช่อง: จิ๊กการเชื่อมแบบแยกสำหรับส่วน HV, Transformer และ LV แต่ละช่องผ่านการทดสอบการรั่วด้วยสารละลายสบู่ (สำหรับบรรจุน้ำมัน)

การทาสี: การปรับสภาพ (ล้างไขมัน, ฟอสเฟต) → ไพรเมอร์อีพ็อกซี่ (80μm) → สีทับหน้าโพลีเอสเตอร์ (70μm) การทดสอบสเปรย์เกลือ: 720 ชั่วโมงโดยไม่มีการคืบคลาน

สายไฟภายใน: สายเคเบิลทองแดงปลอดสารฮาโลเจน 90°C ย้ำด้วยดายหกเหลี่ยม (การทดสอบการดึงออก >200N) ขั้วต่อทั้งหมดมีป้ายกำกับด้วยเครื่องหมายการหดด้วยความร้อน

การติดตั้งหม้อแปลงไฟฟ้า: หม้อแปลงไฟฟ้าเติมน้ำมันผ่านการอบแห้งแบบสุญญากาศ (ความชื้นตกค้าง <0.5%) หม้อแปลงชนิดแห้งถูกชุบภายใต้แรงดันสุญญากาศ (VPI) สองครั้ง

การตรวจสอบการควบคุมคุณภาพ

1. การทดสอบอิเล็กทริก: 28kV / 1 นาทีสำหรับด้าน HV; 3kV/1 นาทีสำหรับฝั่ง LV

2. การใช้ความร้อน: โหลดเต็มที่ที่อุณหภูมิแวดล้อม 40°C เป็นเวลา 8 ชั่วโมง; ตรวจสอบการเพิ่มขึ้นของอุณหภูมิด้วยเซ็นเซอร์ PT100 12 ตัว

3. การทดสอบ IP: ห้องเก็บฝุ่นเป็นเวลา 8 ชั่วโมง ตามด้วยการทดสอบแรงดันน้ำ (หัวฉีด 12.5 มม. ที่ 100 ลิตร/นาที)

4. การทดสอบลูกโซ่การทำงาน: 50 รอบเปิด-ปิดในทุกสวิตช์

ตัวเลือกการปรับแต่ง

1. สี: มาตรฐาน RAL 7035 (สีเทาอ่อน) รหัส RAL ใด ๆ ตามคำขอ (ระยะเวลารอคอย +15 วัน)

2. การเข้าสาย: ด้านล่าง (ผ่านฐาน) หรือด้านข้าง (แผ่นต่อม)

3. คุณสมบัติอัจฉริยะ: การตรวจสอบระยะไกลที่เปิดใช้งาน IoT (กระแส แรงดันไฟฟ้า อุณหภูมิ สถานะประตู) ผ่าน 4G/WiFi

บรรจุภัณฑ์ การจัดส่ง การรับประกัน

บรรจุภัณฑ์และการจัดส่ง

สถานีย่อยประเภทยุโรปสำเร็จรูปขนาดกะทัดรัดแต่ละสถานีถูกยกโดยใช้ตัวดึงในตัวสี่อัน (ทดสอบกับน้ำหนักรวม 2 เท่า) ขั้นตอนการบรรจุ:

● ภายใน: ใส่ซองดูดความชื้นซิลิกาเจล (2 กก.) ไว้ในแต่ละช่องเพื่อดูดซับความชื้นระหว่างการขนส่ง

● รายการสายเคเบิล: ปิดผนึกด้วยฝาพลาสติกและเทปวัลคาไนซ์ในตัว

● ภายนอก: พันด้วยฟิล์ม VCI (สารยับยั้งการกัดกร่อนของไอ) แบบยืดได้ แล้วหุ้มด้วยผ้าใบกันน้ำสำหรับงานหนัก

● ลัง: ยึดเข้ากับแผ่นเหล็กสำหรับขนส่ง (ความสูง 1200 มม. สำหรับกระเป๋ารถยก) ตัวป้องกันมุมและสายรัด

ระยะเวลาดำเนินการ: 25 วันทำการสำหรับหน่วยมาตรฐาน 630kVA 35 วันสำหรับการสั่งซื้อแบบกำหนดเอง (รวมการวัดแสงอัจฉริยะ)

การรับประกันและหลังการขาย

ระยะเวลาการรับประกัน: 12 เดือนนับจากวันที่ว่าจ้างหรือ 14 เดือนนับจากการจัดส่ง (แล้วแต่อย่างใดอย่างหนึ่งจะถึงก่อน)

ความคุ้มครอง: ข้อบกพร่องในการผลิตทั้งหมดในด้านวัสดุหรือฝีมือการผลิต ไม่ครอบคลุมความเสียหายจากฟ้าผ่า น้ำท่วม การบรรทุกเกินพิกัดเกินป้ายชื่อ หรือการดัดแปลงโดยไม่ได้รับอนุญาต
