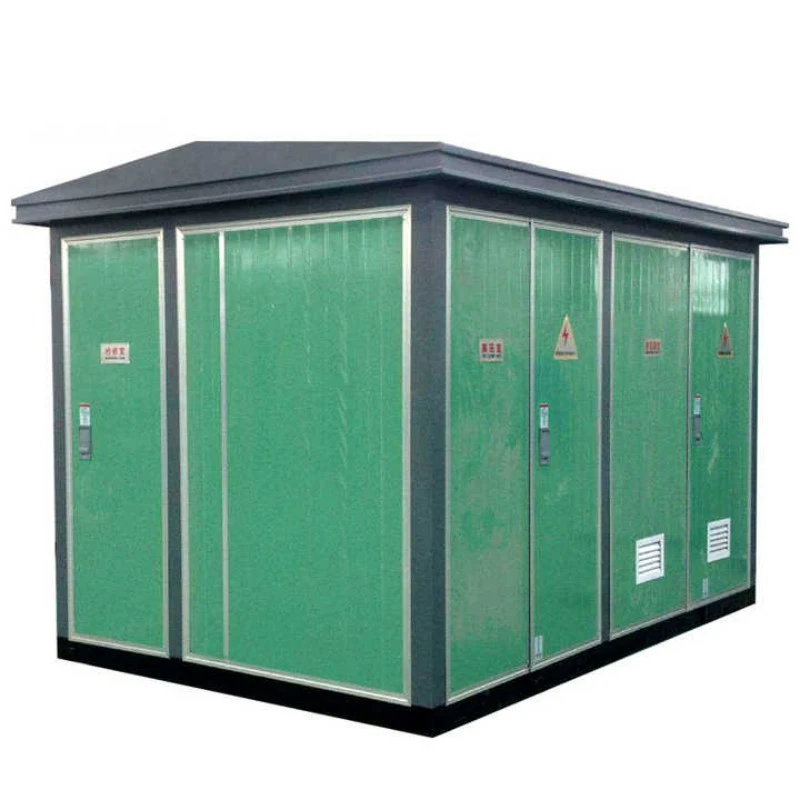

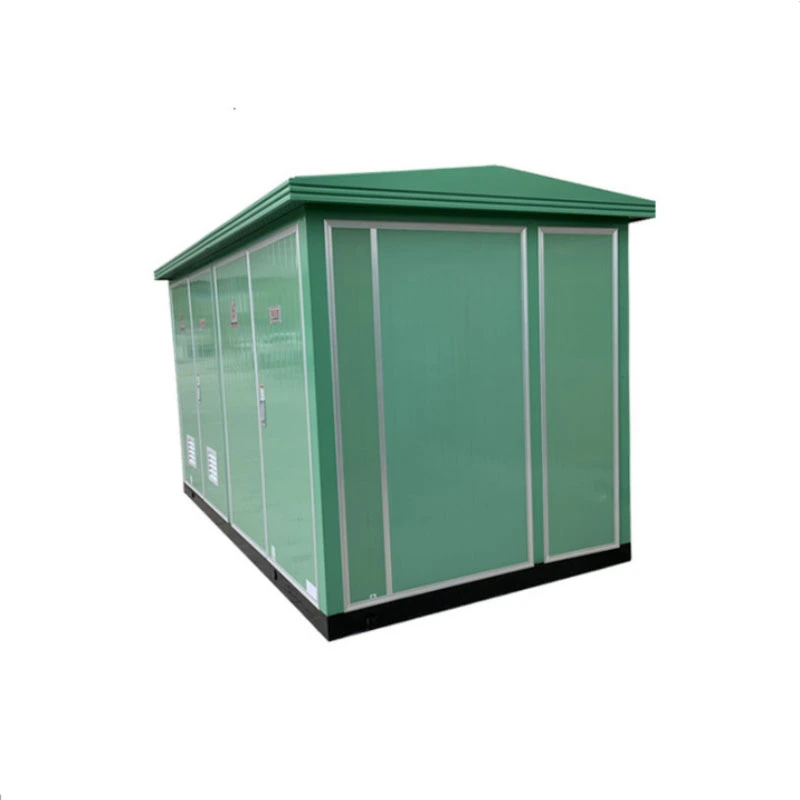

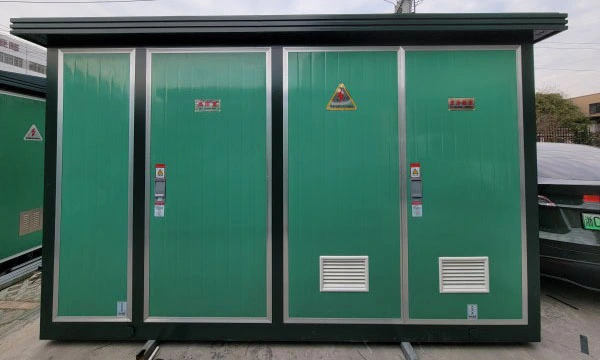

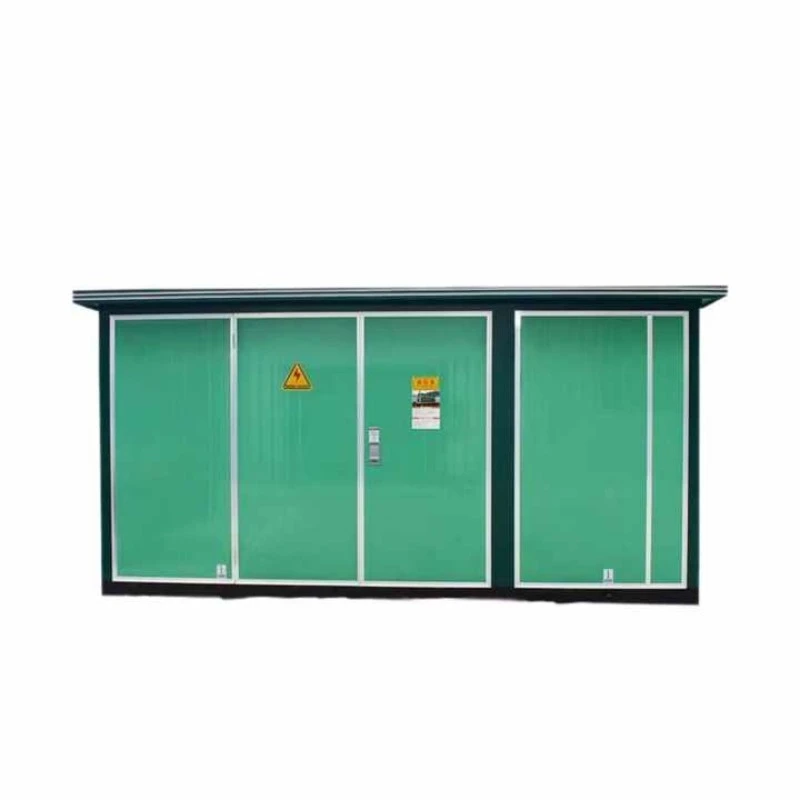

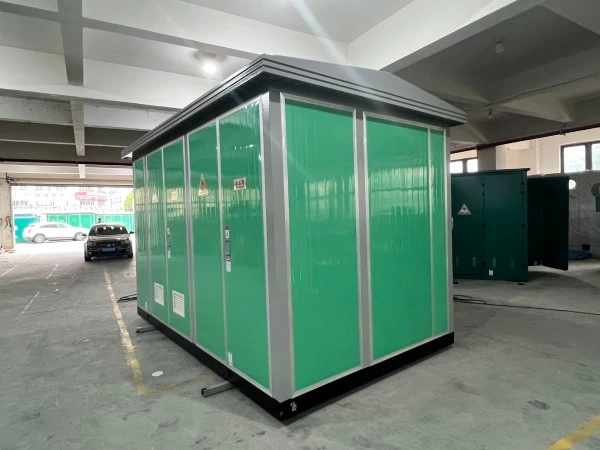

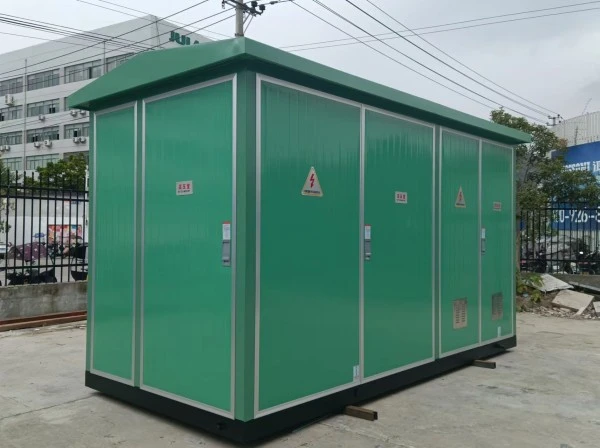

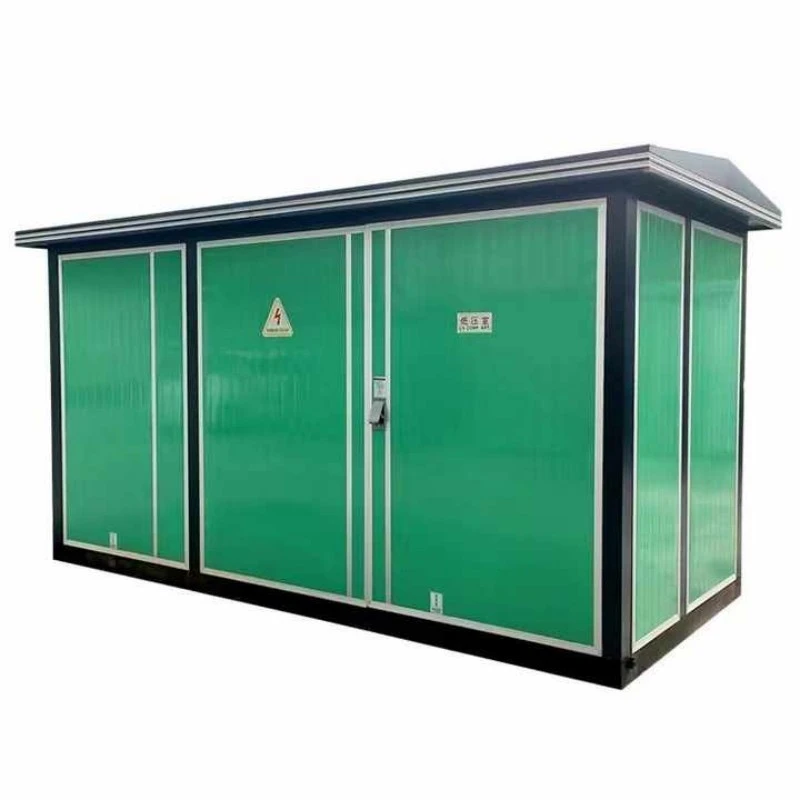

พลังงานลมบรรจุสถานีย่อยประเภทยุโรป

สถานีย่อยประเภทยุโรปบรรจุพลังงานลมเป็นหน่วยแปลงพลังงานขนาดกะทัดรัดที่ประกอบจากโรงงานซึ่งออกแบบมาโดยเฉพาะเพื่อรวบรวมไฟฟ้าแรงดันปานกลางจากกังหันลมหนึ่งตัวหรือหลายตัว ลดระดับ (หรือขึ้น) ลงสู่ระดับที่เข้ากันได้กับกริด และปกป้องทั้งกังหันและเครือข่ายสาธารณูปโภคจากข้อผิดพลาดทางไฟฟ้า

ซึ่งแตกต่างจากสถานีย่อยแบบกล่องทั่วไป หน่วยนี้สร้างขึ้นโดยมีจุดประสงค์เพื่อตอบสนองความต้องการเฉพาะของการสร้างพลังงานลม:

● ความทนทานต่อการสั่นสะเทือนสูง: เสริมบัสบาร์ภายในและฮาร์ดแวร์ป้องกันการคลายตัว

● ที่พักพิงการแกว่งแรงดันไฟฟ้ากว้าง: จัดการความผันผวนของเอาต์พุตตั้งแต่ 400V (เทอร์มินัลกังหัน) ถึง 35kV (กริดรวบรวม)

● พร้อมการตรวจสอบระยะไกล: พอร์ต SCADA ในตัวสำหรับห้องควบคุมกังหัน

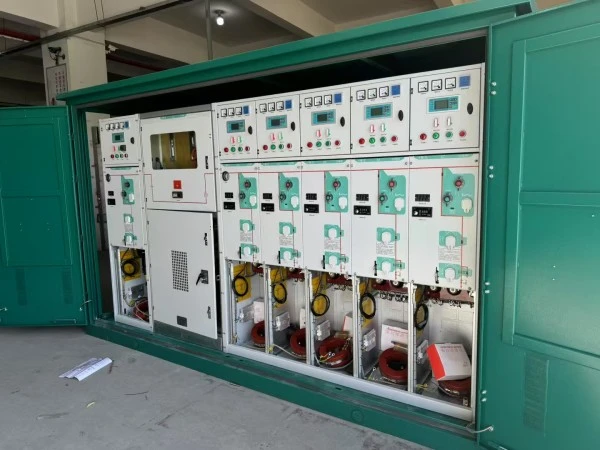

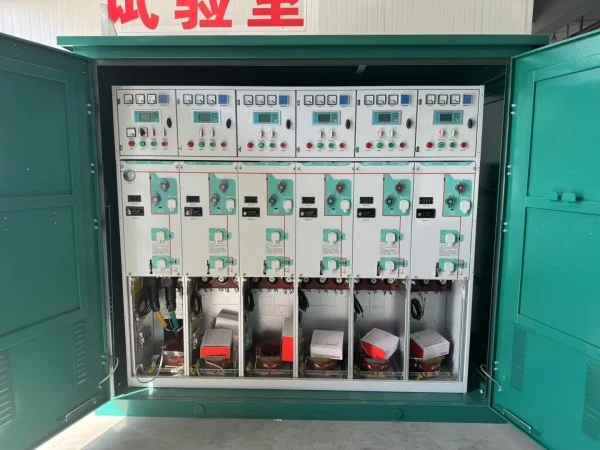

ในทางกายภาพ สถานีย่อยประเภทยุโรปแบบบรรจุพลังงานลมยังคงรักษาสถาปัตยกรรมแบบยุโรปสามช่องแบบคลาสสิก (ฝั่ง HV, หม้อแปลง, ฝั่ง LV) แต่เพิ่มคุณสมบัติเฉพาะของลม: รีเลย์ป้องกันอินเทอร์เฟซเฉพาะ, เทอร์มินัลการกรองฮาร์มอนิก และตู้ที่ทนทานต่อสภาพอากาศที่ได้รับการจัดอันดับสำหรับสเปรย์เกลือชายฝั่ง

มันทำอะไรได้บ้าง?

หน้าที่หลัก: ทำหน้าที่เป็นส่วนเชื่อมต่อทางไฟฟ้าระหว่างเครื่องกำเนิดไฟฟ้ากังหันลมและเครือข่ายรวบรวมแรงดันไฟฟ้าปานกลาง

งานหลักสี่งาน:

1. การเปลี่ยนแปลงแรงดันไฟฟ้า:แปลงแรงดันเอาต์พุตของกังหัน (โดยทั่วไปคือ 690V) เป็นการรวบรวมแรงดันไฟฟ้ากริด (10kV–35kV) โดยใช้หม้อแปลงแบบสเต็ปอัพที่อยู่ภายในตัวเครื่อง

2. การแยกข้อผิดพลาด:ตัดการเชื่อมต่อกังหันโดยอัตโนมัติหากพารามิเตอร์กริด (แรงดันไฟฟ้า ความถี่) เบี่ยงเบนไปนอกขีดจำกัดที่อนุญาต เพื่อปกป้องทรัพย์สินทั้งสอง

3. การปรับคุณภาพไฟฟ้า:ให้การต่อสายดิน อุปกรณ์ป้องกันไฟกระชาก และจุดกรองเพื่อลดฮาร์โมนิคที่เกิดจากไดรฟ์ความถี่แปรผันภายในกังหัน

4. การวัดและติดตามพลังงาน:มี CT และ PT ระดับอรรถประโยชน์สำหรับการวัดอัตราภาษีนำเข้าและการติดตามประสิทธิภาพการทำงานระยะไกล

เนื่องจากสถานีย่อยประเภทยุโรปแบบบรรจุพลังงานลมมาถึงแบบมีสายล่วงหน้าและผ่านการทดสอบแล้ว นักพัฒนาฟาร์มกังหันลมจึงหลีกเลี่ยงการประกอบระบบไฟฟ้าในสถานที่เป็นเวลาหลายเดือน หน่วยหนึ่งรองรับกังหันขนาดใหญ่เพียงตัวเดียว (2MW–6MW) หรือกังหันขนาดเล็กแบบคลัสเตอร์ขนาดเล็กในรูปแบบ "สายโซ่เดซี่"

พารามิเตอร์ผลิตภัณฑ์

ด้านล่างนี้เป็นข้อกำหนดทางเทคนิคมาตรฐานสำหรับสถานีย่อยประเภทยุโรปแบบบรรจุพลังงานลมจาก Lugao Power การให้คะแนนที่กำหนดเองตามคำขอ

คุณสมบัติของผลิตภัณฑ์และการใช้งาน

คำถามที่ 1: อะไรทำให้สถานีย่อยประเภทยุโรปที่บรรจุพลังงานลมแตกต่างจากสถานีย่อยมาตรฐานของยุโรป

ตอบ: คุณสมบัติเฉพาะด้านลมสามประการ ประการแรก หม้อแปลงภายในสถานีย่อยประเภทยุโรปแบบบรรจุพลังงานลม ได้รับการออกแบบมาเพื่อการไหลของพลังงานแบบสองทิศทางและความผันผวนของแรงดันไฟฟ้าบ่อยครั้ง - กังหันจะขึ้นและลงอย่างต่อเนื่อง ประการที่สอง ช่อง LV มีรีเลย์ป้องกันอินเทอร์เฟซกริดเฉพาะซึ่งจะตัดการทำงานภายใน 100 มิลลิวินาที หากแรงดันไฟฟ้าหรือความถี่ของกริดเคลื่อนไป ตามที่กำหนดโดยมาตรฐานการเชื่อมต่อโครงข่ายสาธารณูปโภค (เช่น IEEE 1547, IEC 61727) ประการที่สาม ตู้ทั้งหมดใช้ที่ยึดป้องกันการสั่นสะเทือนบนหน้าสัมผัสทางไฟฟ้าทั้งหมด หน่วยมาตรฐานจะเห็นสกรูคลายตัวหลังจากผ่านไปหกเดือนใกล้กับกังหัน

คำถามที่ 2: อุปกรณ์นี้จัดการกับฟ้าผ่าที่เกิดขึ้นทั่วไปในฟาร์มกังหันลมแบบเปิดได้อย่างไร

ตอบ: สถานีย่อยประเภทยุโรปที่บรรจุพลังงานลมทุกแห่งมาพร้อมกับอุปกรณ์ป้องกันไฟกระชากประเภท 1+2 ทั้งด้าน HV และ LV (ความสามารถในการจ่ายกระแสไฟ 25kA ต่อขั้ว) นอกจากนี้ ถังหม้อแปลงยังมีตัวต่อสายดินโดยตรงขนาดสำหรับสายทองแดงขนาด 120 มม.² ในการทดสอบที่โรงงานของเรา เราจำลองแรงกระตุ้นฟ้าผ่า 10/350μs สูงถึง 100kA โดยไม่มีวาบไฟตามวาบไฟภายใน

Q3: สถานีย่อยนี้สามารถใช้กับลมทั้งบนบกและนอกชายฝั่งได้หรือไม่?

ตอบ: บนบก—แน่นอน สำหรับนอกชายฝั่ง เราขอเสนอเวอร์ชันอัปเกรดที่เรียกว่า "แพ็คเกจนอกชายฝั่ง" สถานีย่อยประเภทยุโรปแบบบรรจุพลังงานลมมาตรฐานมีระดับ IP54 เหมาะสำหรับเขตชายฝั่งทะเลบนบก สำหรับนอกชายฝั่ง (บนแท่นกังหันหรือฐานรองแจ็กเก็ต) เราอัปเกรดเป็น IP66 ใช้การเคลือบเกรดทางทะเล C5-M (หนามากกว่า 400μm) และเปลี่ยนสลักเกลียวเหล็กมาตรฐานทั้งหมดด้วยสแตนเลส 316L น้ำมันหม้อแปลงจะถูกแทนที่ด้วยเอสเทอร์ธรรมชาติ (ย่อยสลายได้ทางชีวภาพ) เพื่อให้เป็นไปตามข้อกำหนดด้านสิ่งแวดล้อม

คำถามที่ 4: สถานการณ์การใช้งานที่พบบ่อยที่สุดสำหรับหน่วยนี้คืออะไร?

ตอบ: แอปพลิเคชันหลักสี่รายการ:

รายละเอียดการผลิต

Lugao Power สร้างสถานีย่อยประเภทยุโรปที่บรรจุพลังงานลมที่ดีขึ้นได้อย่างไร

รายละเอียด 1: วิศวกรรมป้องกันการสั่นสะเทือน

ความล้มเหลวของสถานีย่อยส่วนใหญ่ในฟาร์มกังหันลมสืบย้อนไปถึงการเชื่อมต่อที่หลวมจากการแกว่งของกังหันคงที่ (0.5–2 Hz) วิธีแก้ปัญหาของเรา: การเชื่อมต่อบัสบาร์ทุกครั้งใช้ดิสก์สปริงของ Belleville ใต้หัวโบลต์ เพื่อรักษาแรงในการจับยึดแม้ในขณะที่ส่วนประกอบสั่นสะเทือน เทอร์มินอลบล็อคเป็นแบบเคจแคลมป์ (ไม่ใช่แคลมป์สกรู) สายรัดเคเบิลภายในถูกแทนที่ด้วยสายรัดล็อคสแตนเลส ผลลัพธ์: หลังจากการสั่นสะเทือนจำลองเป็นเวลา 5,000 ชั่วโมง (2g, 5–200Hz การกวาด) การคงแรงบิดยังคงอยู่ >90% ของค่าเริ่มต้น

รายละเอียด 2: การออกแบบหม้อแปลงไฟฟ้าสำหรับวงจรการทำงานของลม

หม้อแปลงไฟฟ้าระบบจำหน่ายมาตรฐานเห็นโหลดคงที่ หม้อแปลงลมสามารถเห็นการแกว่งอย่างรวดเร็วจาก 0% ถึง 110% ในเวลาไม่ถึง 10 วินาที ของเราพลังงานลมบรรจุสถานีย่อยประเภทยุโรปใช้แกนที่มีความแข็งแรงสูงในการลัดวงจร โดยมีแรงดันในการจับยึดตามแนวแกน 4.5 MPa (เทียบกับมาตรฐานอุตสาหกรรม 2.5 MPa) ขดลวดเป็นตัวนำที่มีการเปลี่ยนตำแหน่งอย่างต่อเนื่อง (CTC) แทนที่จะเป็นสายคู่ขนานหลายเส้น ช่วยลดการสูญเสียกระแสหมุนเวียนระหว่างโหลดที่ไม่สมดุล นอกจากนี้เรายังเพิ่มเซนเซอร์วัดอุณหภูมิแบบใยแก้วนำแสงที่ฝังโดยตรงในขดลวด LV ไม่ใช่แค่เทอร์โมมิเตอร์น้ำมันชั้นนำเท่านั้น แต่ยังให้ข้อมูลฮอตสปอตแบบเรียลไทม์แก่ตัวควบคุมกังหัน

รายละเอียด 3: การป้องกันการกัดกร่อนนอกเหนือจากสี

ฟาร์มกังหันลมอยู่ในสภาพแวดล้อมระดับ C3 (ภายในประเทศ) ถึง C5-M (นอกชายฝั่ง) การเคลือบผงมาตรฐานล้มเหลวที่ขอบตัด กระบวนการของเรา:

1. การปิดผนึกขอบ: ขอบที่ตัดด้วยเลเซอร์ทุกอันจะได้รับเม็ดยาปิดผนึกขอบอีพ็อกซี่ก่อนทาสี

2. ไพรเมอร์ที่อุดมด้วยสังกะสี: ไพรเมอร์อีพ็อกซี่ฝุ่นสังกะสี 95% 80μm (การป้องกันแบบเสียสละ)

3. ชั้นเคลือบระดับกลาง: อีพ็อกซี่โครงสร้างสูง 100μm

4. สีทับหน้า: โพลียูรีเทน 80μm (RAL 7035 สีเทาอ่อนหรือแบบกำหนดเอง)

DFT ทั้งหมด (ความหนาของฟิล์มแห้ง) = ขั้นต่ำ 260μm ผ่านการทดสอบสเปรย์เกลือเป็นเวลา 1,500 ชั่วโมงโดยไม่มีการคืบ (ASTM B117)

ข้อได้เปรียบของเรากับคู่แข่ง

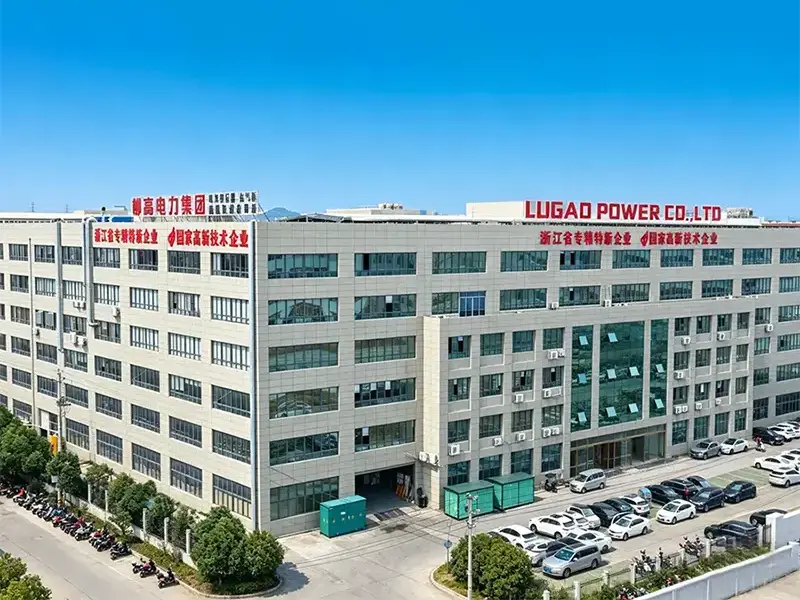

เหตุใดจึงเลือก Lugao Power สำหรับสถานีไฟฟ้าย่อยพลังงานลม

10+ ปีของการผลิตอุปกรณ์ไฟฟ้า

ทีมวิศวกรรมหม้อแปลงไฟฟ้าและสวิตช์เกียร์ MV โดยเฉพาะ

โซลูชันสถานีไฟฟ้าย่อยพลังงานลมตั้งแต่ 1MVA ถึง 8MVA

การทดสอบโรงงานก่อนจัดส่ง

การออกแบบที่กำหนดเองสำหรับโครงการลมบนบกและชายฝั่ง

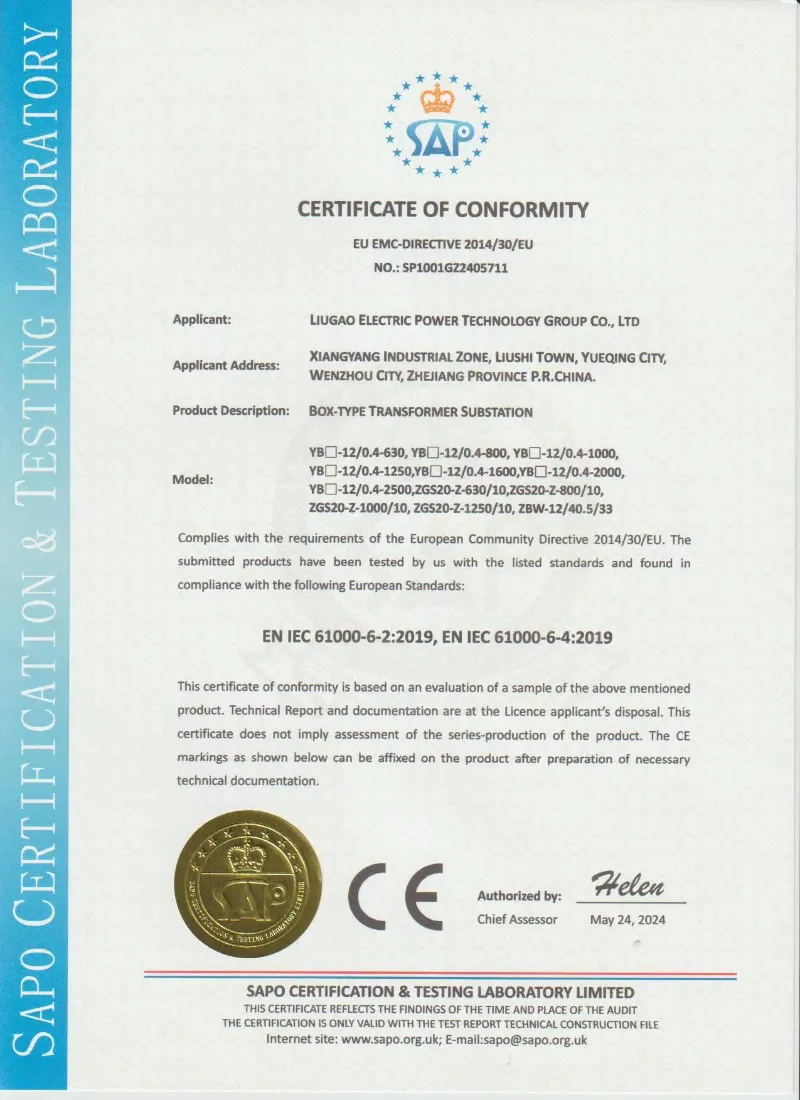

การผลิตและการทดสอบตามมาตรฐาน IEC
