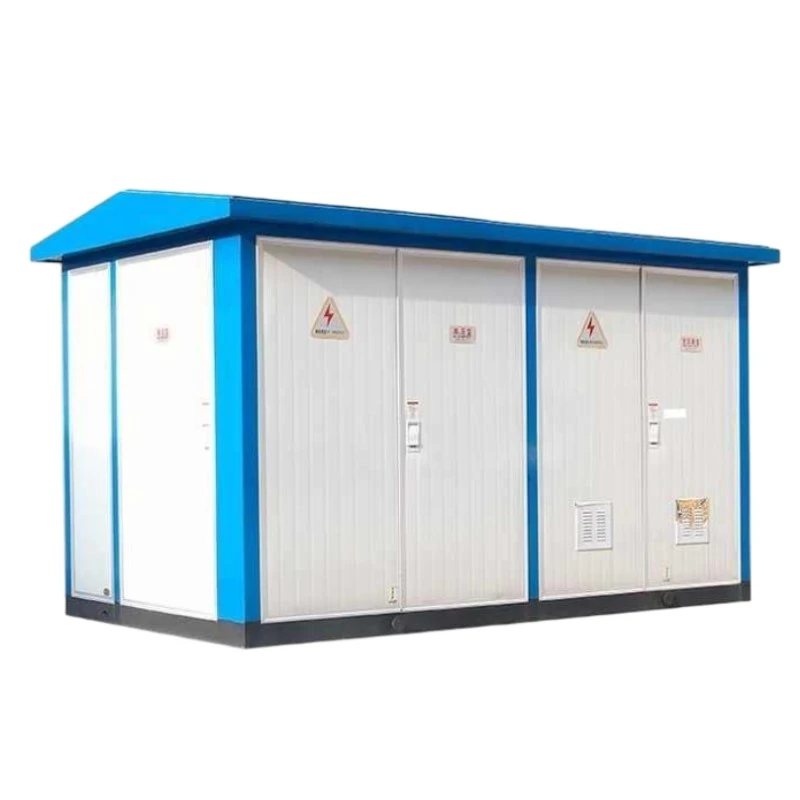

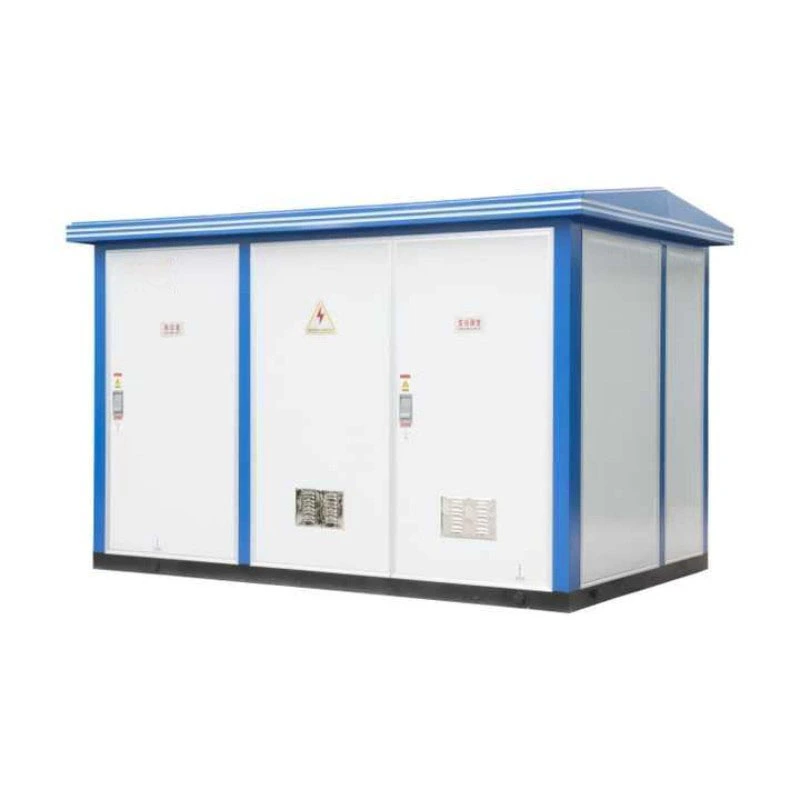

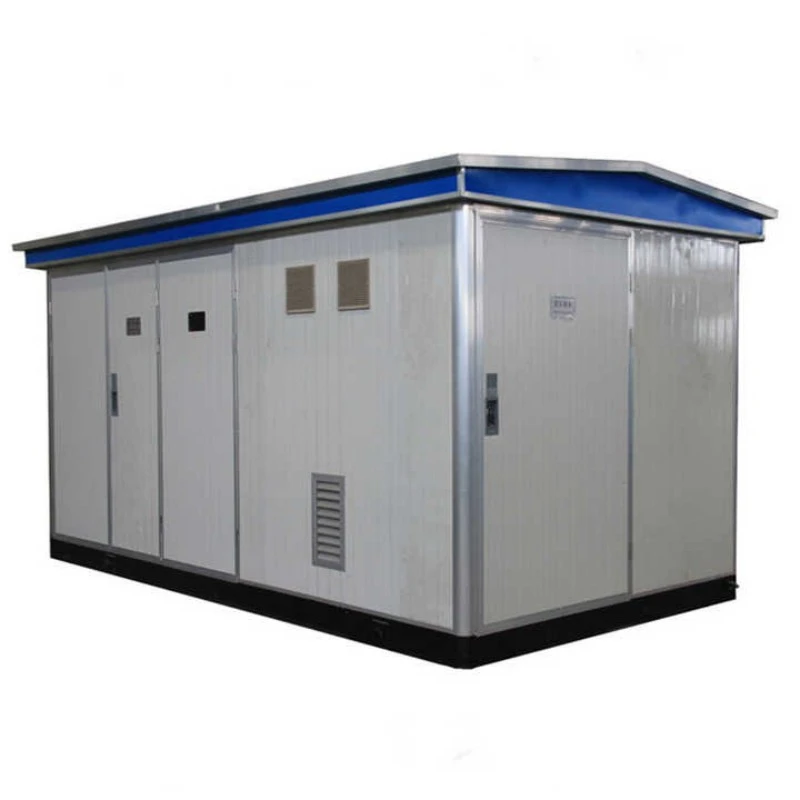

สถานีย่อยหม้อแปลงชนิดยุโรปที่ติดตั้งล่วงหน้าอัจฉริยะ

สถานีย่อยหม้อแปลงไฟฟ้าชนิดยุโรปที่ติดตั้งไว้ล่วงหน้าอัจฉริยะเป็นหน่วยจ่ายไฟขนาดกะทัดรัดที่ประกอบจากโรงงานซึ่งรวม aสวิตช์เกียร์แรงดันปานกลางแผงจำหน่ายไฟฟ้าแรงต่ำ และหม้อแปลงไฟฟ้าแบบจุ่มน้ำมันหรือแบบแห้งไว้ในตัวเครื่องเดียว แตกต่างจากสถานีย่อยวิศวกรรมโยธาแบบดั้งเดิม หน่วยสไตล์ยุโรปนี้ได้รับการผลิตสำเร็จรูป ทดสอบ และส่งมอบเป็นระบบพร้อมติดตั้ง

มันทำอะไร?

โดยจะลดระดับไฟฟ้าแรงดันปานกลาง (โดยทั่วไปคือ 6kV–35kV) ลงเป็นระดับแรงดันต่ำ (400V–690V) เพื่อจำหน่ายอย่างปลอดภัยไปยังชุมชนที่อยู่อาศัย อาคารพาณิชย์ โรงงาน และโรงไฟฟ้าพลังงานหมุนเวียน สถานีย่อยหม้อแปลงไฟฟ้าชนิดยุโรปที่ติดตั้งไว้ล่วงหน้าแบบอัจฉริยะยังรองรับการตรวจสอบโหลด อุณหภูมิ และคุณภาพไฟฟ้าอย่างชาญฉลาด ทำให้สามารถวินิจฉัยข้อผิดพลาดจากระยะไกลและฟังก์ชันแจ้งเตือนอัตโนมัติได้ ทำให้เป็นตัวเลือกที่เหมาะสำหรับกริดอัจฉริยะและสถานีย่อยแบบอัตโนมัติ

ข้อดีของผลิตภัณฑ์

1. การตรวจสอบอัจฉริยะและการควบคุมระยะไกล

สถานีย่อยหม้อแปลงไฟฟ้าชนิดยุโรปที่ติดตั้งไว้ล่วงหน้าแบบอัจฉริยะมาพร้อมกับหน่วยเทอร์มินัลอัจฉริยะ (ITU) ซึ่งเป็นอุปกรณ์เสริมที่รวบรวมข้อมูลแบบเรียลไทม์เกี่ยวกับแรงดัน กระแสไฟฟ้า ตัวประกอบกำลัง และอุณหภูมิน้ำมัน สามารถส่งข้อมูลผ่าน 4G, อีเทอร์เน็ต หรือไฟเบอร์ออปติกไปยังห้องควบคุมกลาง ซึ่งช่วยลดต้นทุนการตรวจสอบในสถานที่

2. ขนาดกะทัดรัดและการปรับใช้ที่รวดเร็ว

เนื่องจากมีการประกอบไว้ล่วงหน้าที่โรงงาน สถานีย่อยหม้อแปลงไฟฟ้าชนิดยุโรปที่ติดตั้งล่วงหน้า Smart จึงต้องการเพียงการวางรากฐานง่ายๆ ในไซต์งานเท่านั้น การติดตั้งใช้เวลา 1-2 วันแทนที่จะเป็นสัปดาห์ ประหยัดได้ถึง 60% ในงานโยธาและการยึดครองที่ดิน

3. ความน่าเชื่อถือสูงภายใต้สภาวะที่ไม่เอื้ออำนวย

ด้วยระดับการป้องกัน IP54 (หรือสูงกว่า) สำหรับตู้และหม้อแปลงแบบจุ่มน้ำมันหรืออีพอกซีเรซินภายใน สถานีย่อยนี้ต้านทานฝุ่น ฝน หมอกเกลือ และอุณหภูมิสุดขั้วตั้งแต่ -25°C ถึง +40°C ทำให้มั่นใจได้ถึงการทำงานอย่างต่อเนื่องในทะเลทราย พื้นที่ชายฝั่ง หรือพื้นที่สูง

4. ประสิทธิภาพการใช้พลังงานและการสูญเสียต่ำ

สถานีย่อยหม้อแปลงไฟฟ้าชนิดยุโรปที่ติดตั้งล่วงหน้าอัจฉริยะซึ่งติดตั้งมาพร้อมกับหม้อแปลงสูญเสียต่ำซีรีส์ S11 หรือ S13 ช่วยลดการสูญเสียที่ไม่มีโหลดได้สูงสุดถึง 30% เมื่อเทียบกับยูนิตทั่วไป ซึ่งช่วยลดค่าไฟฟ้าและการปล่อยก๊าซคาร์บอนได้โดยตรงตลอดอายุการใช้งาน 20 ปี

5. ปรับแต่งได้อย่างเต็มที่

เรามีการกำหนดค่าที่ยืดหยุ่น: ขดลวดทองแดงหรืออลูมิเนียม เครื่องเปลี่ยนแทปออนโหลด การแก้ไขตัวประกอบกำลังอัตโนมัติ (APFC) และอุปกรณ์ป้องกันไฟกระชาก ไม่ว่าคุณจะต้องการยูนิต 200kVA สำหรับพื้นที่วิลล่าหรือ 2,500kVA สำหรับสวนอุตสาหกรรม เราก็สามารถปรับแต่งโซลูชันได้

คุณลักษณะของผลิตภัณฑ์

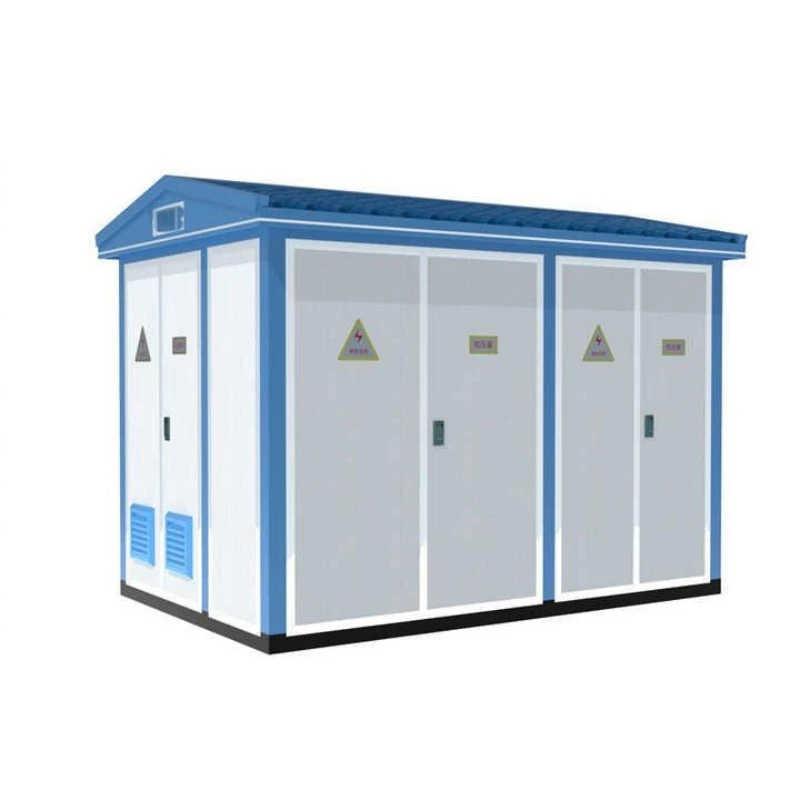

ที่อยู่อาศัยปิดสนิทและทนฝนและแดด --- ทำจากเหล็กชุบสังกะสีหรือโลหะผสมอลูมิเนียมเคลือบด้วยสีป้องกันการกัดกร่อนเหมาะสำหรับการติดตั้งกลางแจ้ง

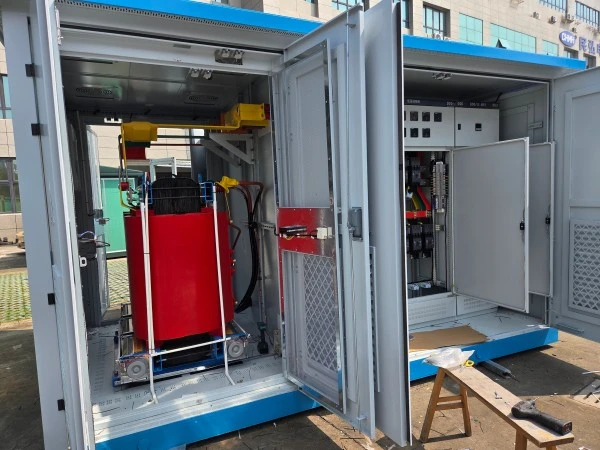

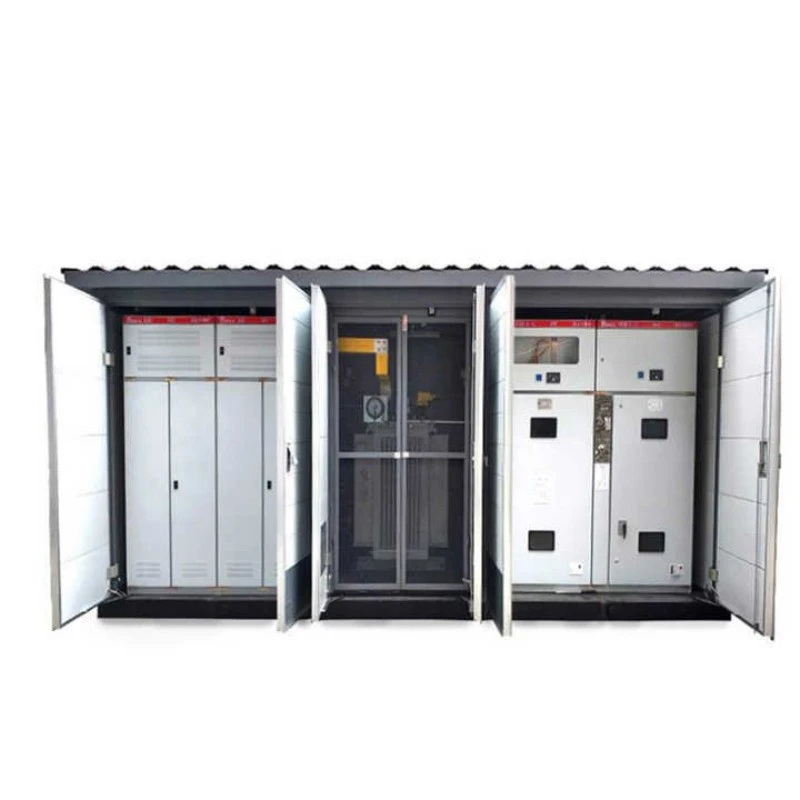

เค้าโครงภายในแบบแยกส่วน --- ช่องแยกสำหรับสวิตช์เกียร์ HV หม้อแปลง และการกระจาย LV พร้อมลูกโซ่ทางกลเพื่อความปลอดภัยของผู้ปฏิบัติงาน

ระบบระบายความร้อนอัจฉริยะ---พัดลมควบคุมอุณหภูมิสำหรับหม้อแปลงชนิดแห้งหรือแผงหม้อน้ำลูกฟูกสำหรับหน่วยแช่น้ำมัน ซึ่งจะเปิดใช้งานโดยอัตโนมัติเมื่ออุณหภูมิสูงกว่าค่าที่ตั้งไว้

Arc Flash & Overload Protection---มาพร้อมกับ SF6 หรือเซอร์กิตเบรกเกอร์สุญญากาศ สวิตช์ฟิวส์ และอุปกรณ์ป้องกันไฟกระชาก (SPD) เพื่อให้ตรงตามมาตรฐาน IEC 62271-202

อินเทอร์เฟซที่ใช้งานง่าย---หน้าจอสัมผัสภายในเครื่อง (อุปกรณ์เสริม) แสดงข้อมูลแบบเรียลไทม์และบันทึกข้อผิดพลาด ในขณะที่เจ้าหน้าที่ซ่อมบำรุงสามารถเข้าถึงระยะไกลผ่านแอพสมาร์ทโฟนได้

การทำงานที่มีเสียงรบกวนต่ำ---ระดับเสียง ≤55dB(A) สำหรับการใช้งานในที่พักอาศัย ซึ่งทำได้โดยการติดตั้งอุปกรณ์ลดแรงสั่นสะเทือนและแผงฉนวนกันเสียง

การออกแบบป้องกันการโจรกรรมและการรักษาความปลอดภัย --- ระบบล็อคสำหรับงานหนัก เซ็นเซอร์ประตู และการรวมระบบ CCTV ที่เป็นอุปกรณ์เสริม ทำให้สถานีย่อยหม้อแปลงไฟฟ้าชนิดยุโรปที่ติดตั้งไว้ล่วงหน้าแบบอัจฉริยะเหมาะสำหรับสถานที่ห่างไกลและไม่มีใครดูแล

การประยุกต์ใช้ผลิตภัณฑ์

สถานีย่อยหม้อแปลงไฟฟ้าชนิดยุโรปที่ติดตั้งล่วงหน้าอัจฉริยะถูกนำมาใช้กันอย่างแพร่หลายใน:

การกระจายพลังงานในเมือง

อาคารที่พักอาศัย ห้างสรรพสินค้า โรงแรม และโรงพยาบาลซึ่งมีพื้นที่จำกัดและความปลอดภัยจากอัคคีภัยเป็นสิ่งสำคัญ

ที่จอดรถใต้ดินหรือการติดตั้งบนชั้นดาดฟ้าได้รับประโยชน์จากการออกแบบที่กะทัดรัดและบรรจุน้ำมัน

โครงการพลังงานทดแทน

ฟาร์มโซลาร์ฟาร์มและสวนลมบนบกต้องการการติดตั้งที่รวดเร็วและทนทานต่อสภาพอากาศ สถานีย่อยนี้ทำงานร่วมกับอินเวอร์เตอร์ PV และเครื่องแปลงกังหันลมได้อย่างราบรื่น

โครงสร้างพื้นฐานและสิ่งอำนวยความสะดวกสาธารณะ

สนามบิน สถานีรถไฟใต้ดิน อุโมงค์ และสะพานพึ่งพาความน่าเชื่อถือสูงและการตรวจสอบระยะไกล เพื่อให้มั่นใจว่าแสงสว่างและการระบายอากาศจะไม่ถูกรบกวน

แหล่งอุตสาหกรรมและเหมืองแร่

โรงงาน โรงงานเคมี และเหมืองแร่ใช้สถานีย่อยหม้อแปลงชนิดยุโรปที่ติดตั้งไว้ล่วงหน้าอัจฉริยะเพื่อแยกข้อผิดพลาดของกริดและปกป้องเครื่องจักรที่มีความละเอียดอ่อน

ไฟฟ้าชั่วคราวและฉุกเฉิน

สถานที่ก่อสร้าง เขตบรรเทาภัยพิบัติ และกิจกรรมกลางแจ้งได้รับประโยชน์จากลักษณะ Plug and Play และการเคลื่อนย้ายที่ง่ายดาย

รายละเอียดการผลิต

การออกแบบที่อยู่อาศัยและเครื่องจักรกล

ตู้ด้านนอกของสถานีย่อยหม้อแปลงไฟฟ้าประเภทยุโรปที่ติดตั้งล่วงหน้าอัจฉริยะผลิตขึ้นโดยใช้แผ่นเหล็กตัดด้วยเลเซอร์ งอ และเชื่อม หลังการเชื่อม ตัวเรือนทั้งหมดจะถูกยิงเพื่อขจัดตะกรัน ตามด้วยการเคลือบผงไฟฟ้าสถิตที่มีความหนาขั้นต่ำ 80µm ให้ความต้านทานการกัดกร่อน C5-M (ISO 12944) สำหรับสภาพแวดล้อมชายฝั่งหรืออุตสาหกรรม

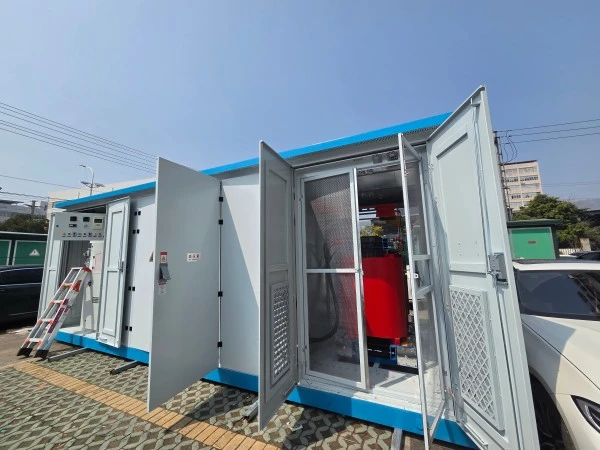

ประตูมีปะเก็นโพลียูรีเทน สลักแบบกด และบานพับแบบถอดได้ หลังคาลาดเอียงป้องกันการรวมตัวของน้ำ และช่องฐานประกอบด้วยกระเป๋ารถยกและตัวดึงเพื่อการขนย้ายที่ง่ายดาย

แกนหม้อแปลงและขดลวด

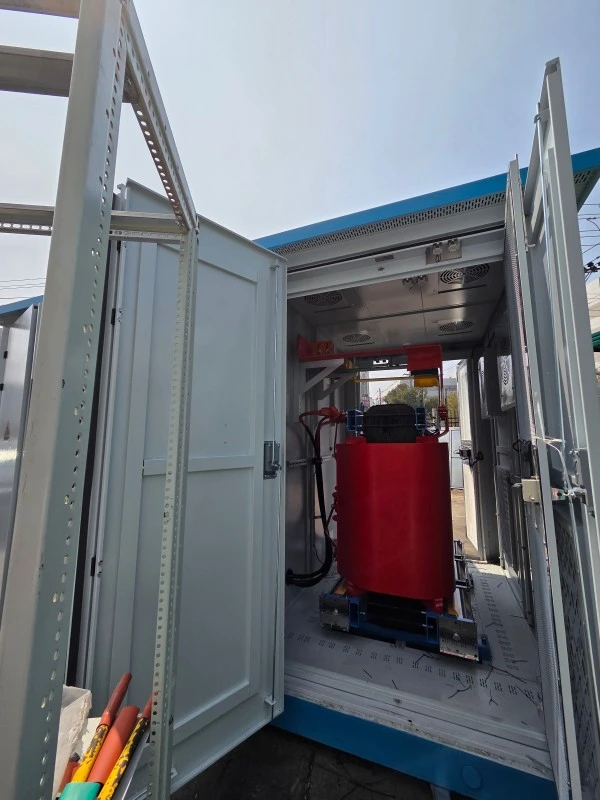

เราใช้เหล็กซิลิกอนที่มีลายเกรนรีดเย็นที่มีความสามารถในการซึมผ่านสูง (0.23 มม. หรือ 0.27 มม.) พร้อมข้อต่อแบบขั้นบันไดเพื่อลดกระแสไฟฟ้าที่ไม่มีโหลด ขดลวดทำจากทองแดงหรืออลูมิเนียมฟอยล์ปราศจากออกซิเจน (สำหรับแรงดันไฟฟ้าต่ำ) และลวดทองแดงกลม (สำหรับไฟฟ้าแรงสูง) สำหรับรุ่นชนิดแห้ง อีพอกซีเรซินคลาส H จะถูกหล่อด้วยสุญญากาศเพื่อขจัดช่องว่างและมีการคายประจุบางส่วน <10pC สำหรับรุ่นที่แช่น้ำมัน เราใช้น้ำมันแร่หรือของเหลวเอสเทอร์ธรรมชาติพร้อมถังลูกฟูกเพื่อดูดซับการขยายตัวของน้ำมัน

สวิตช์เกียร์และบัสบาร์

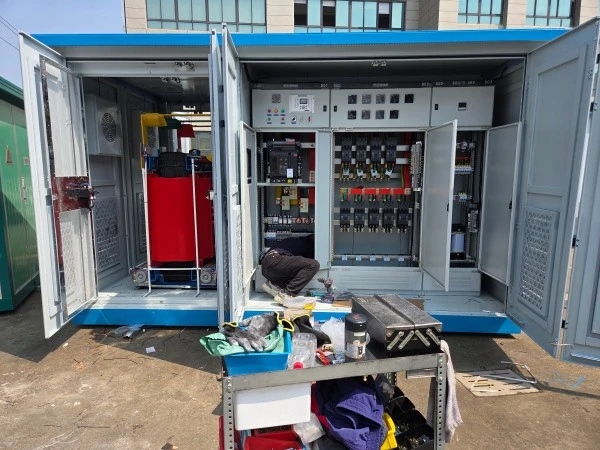

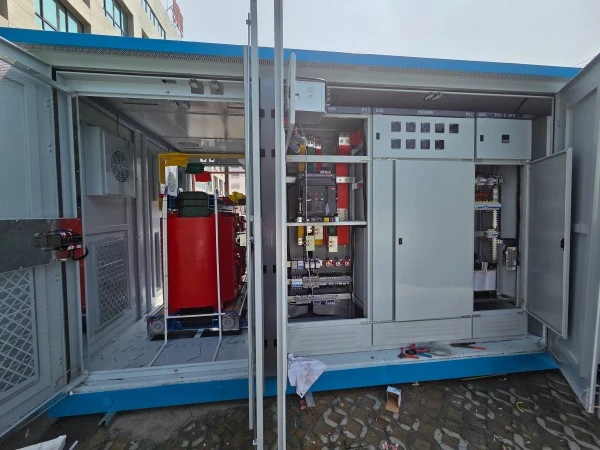

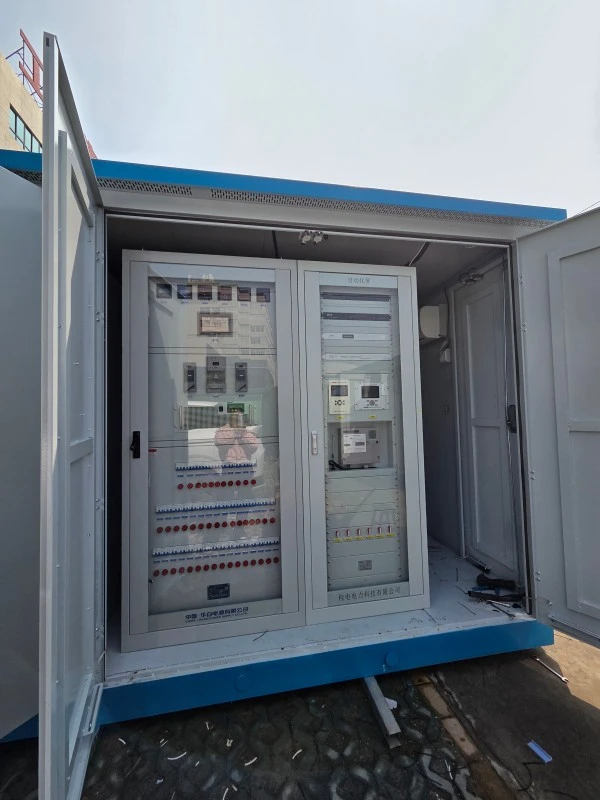

ภายในสถานีย่อยหม้อแปลงไฟฟ้าชนิดยุโรปที่ติดตั้งไว้ล่วงหน้าแบบ Smart ช่อง HV มีสวิตช์ตัดโหลดหรือเซอร์กิตเบรกเกอร์ (ชนิด SF6 หรือสุญญากาศ) พร้อมหน้าสัมผัสเบรกที่มองเห็นได้ ส่วน LV ประกอบด้วยเบรกเกอร์เคสแบบหล่อหลัก (MCCB) เบรกเกอร์ป้อน และระบบบัสบาร์ที่มีพิกัดสูงสุด 4000A บัสบาร์ทั้งหมดเป็นทองแดงชุบดีบุกพร้อมฉนวนกันความร้อน

ระบบตรวจสอบอัจฉริยะ (อุปกรณ์เสริม)

เราผสานรวม RTU อัจฉริยะ (หน่วยเทอร์มินัลระยะไกล) ที่จะวัดแรงดันไฟฟ้าสามเฟส กระแส กำลังไฟฟ้าที่ใช้งาน/รีแอกทีฟ และฮาร์โมนิคได้ถึงลำดับที่ 31 ข้อมูลจะถูกบันทึกทุกๆ 5 นาที และเก็บไว้เป็นเวลา 90 วัน สัญญาณเตือนสำหรับแรงดันไฟฟ้าเกิน แรงดันไฟตก อุณหภูมิสูงเกิน และการเปิดประตูจะถูกส่งผ่าน SMS หรืออีเมล

การทดสอบคุณภาพ

สถานีย่อยหม้อแปลงไฟฟ้าชนิดยุโรปที่ติดตั้งล่วงหน้าอัจฉริยะทุกเครื่องผ่านการทดสอบจากโรงงาน 100%:

1. การทดสอบความทนทานต่ออิเล็กทริก (2.5kV เป็นเวลา 1 นาที)

2. การทดสอบการลัดวงจรแบบไดนามิก (จำลอง)

3. การทดสอบน้ำเข้า IP54

4. การทดสอบการเพิ่มขึ้นของอุณหภูมิ (8 ชั่วโมงเมื่อโหลดเต็ม)

5. การวัดการปล่อยบางส่วน (≤10pC สำหรับชนิดแห้ง)

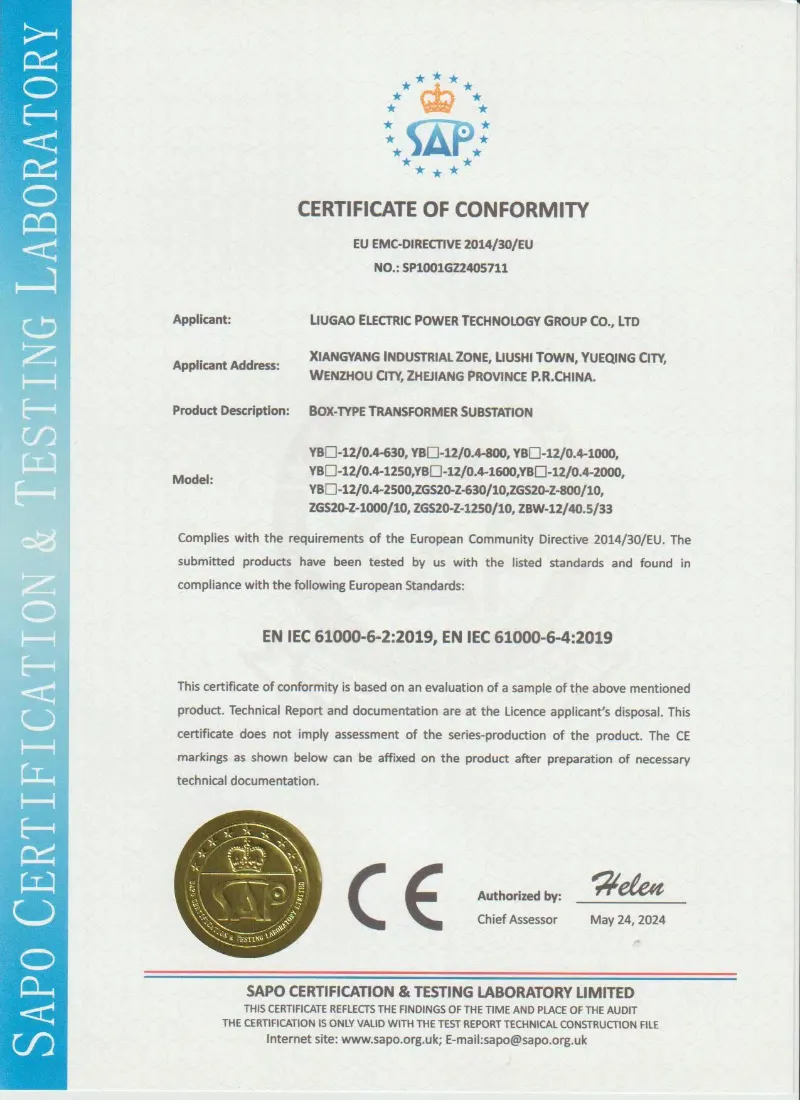

6. มีรายงานผลการทดสอบในการจัดส่งแต่ละครั้ง ตามมาตรฐาน IEC 62271-202, GB/T 17467 และ EN 61330
