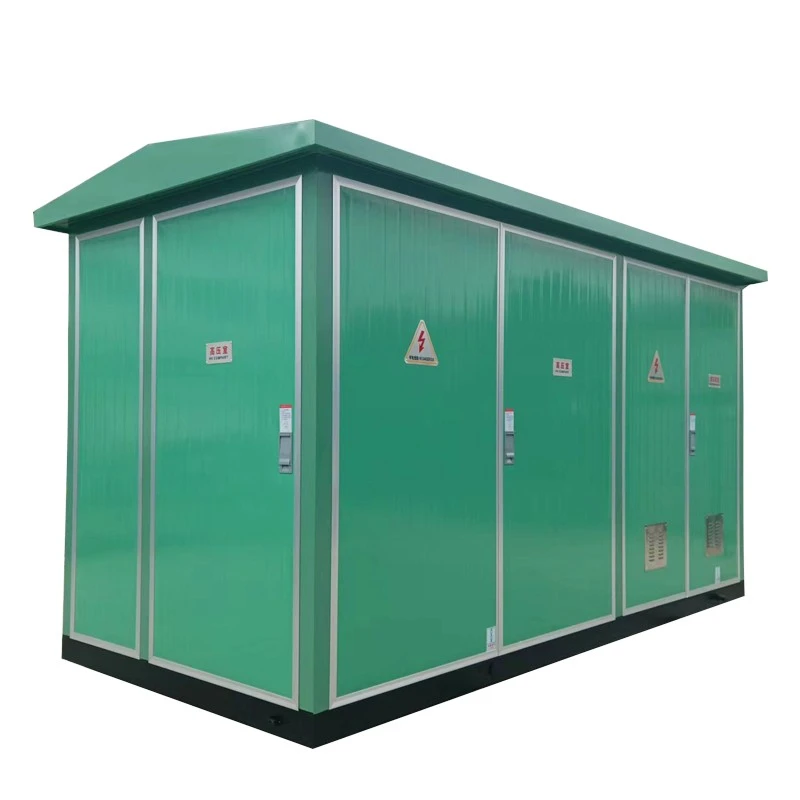

สถานีย่อยประเภทกล่องสำเร็จรูปกลางแจ้งอัจฉริยะ

อุปกรณ์นี้คืออะไร?

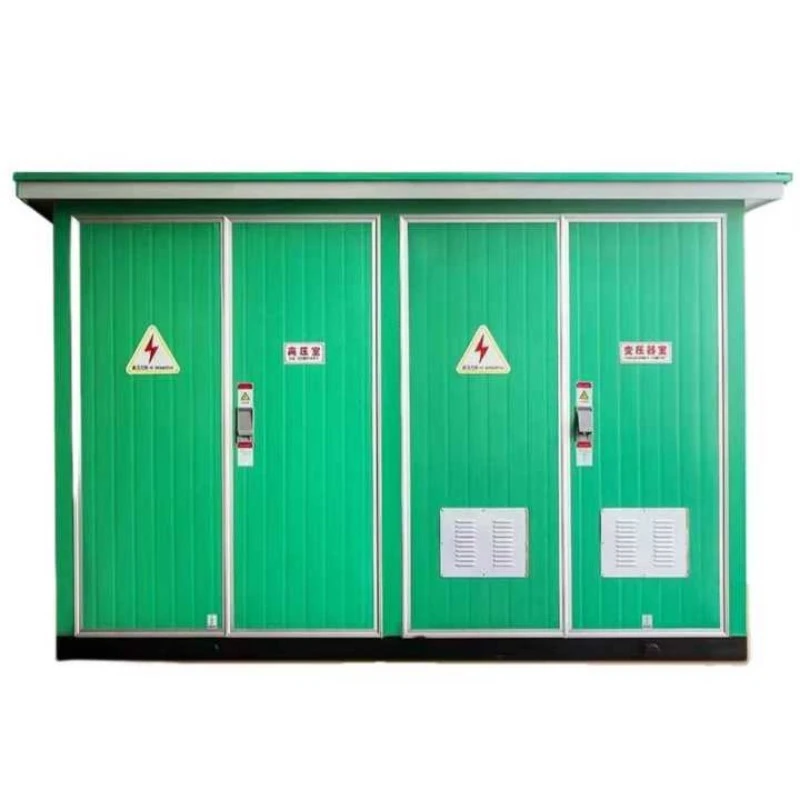

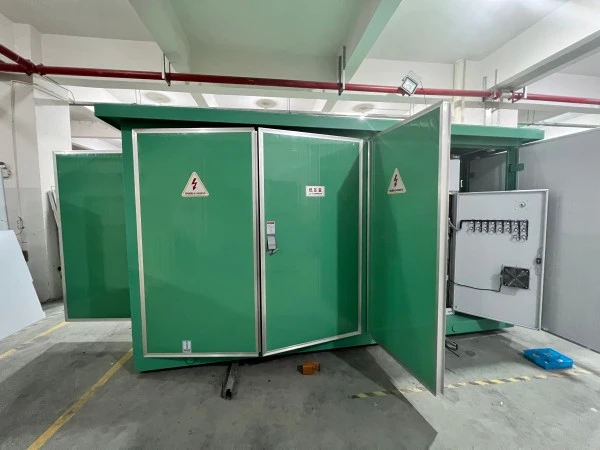

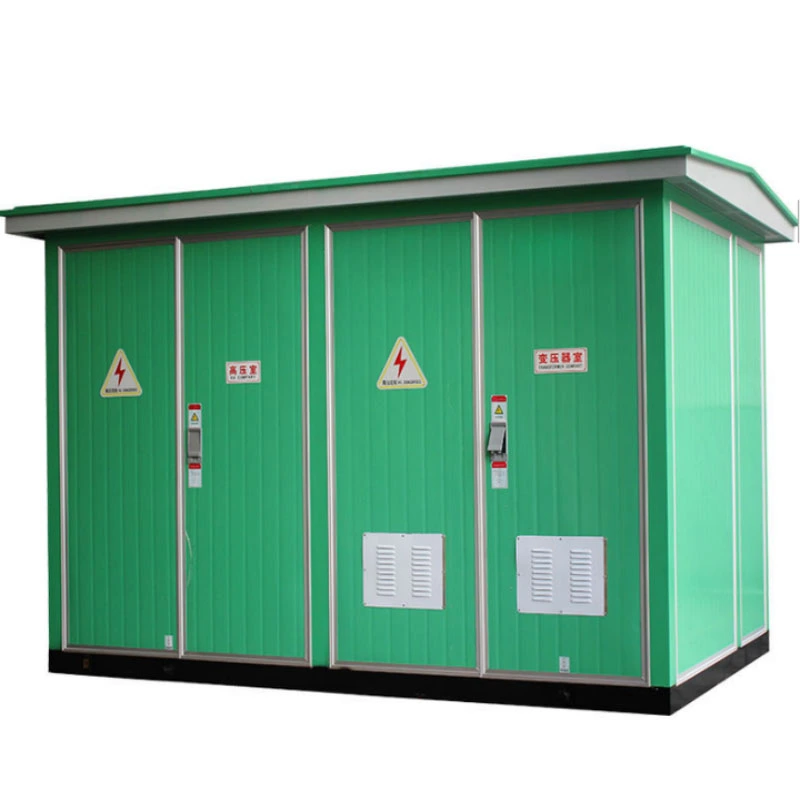

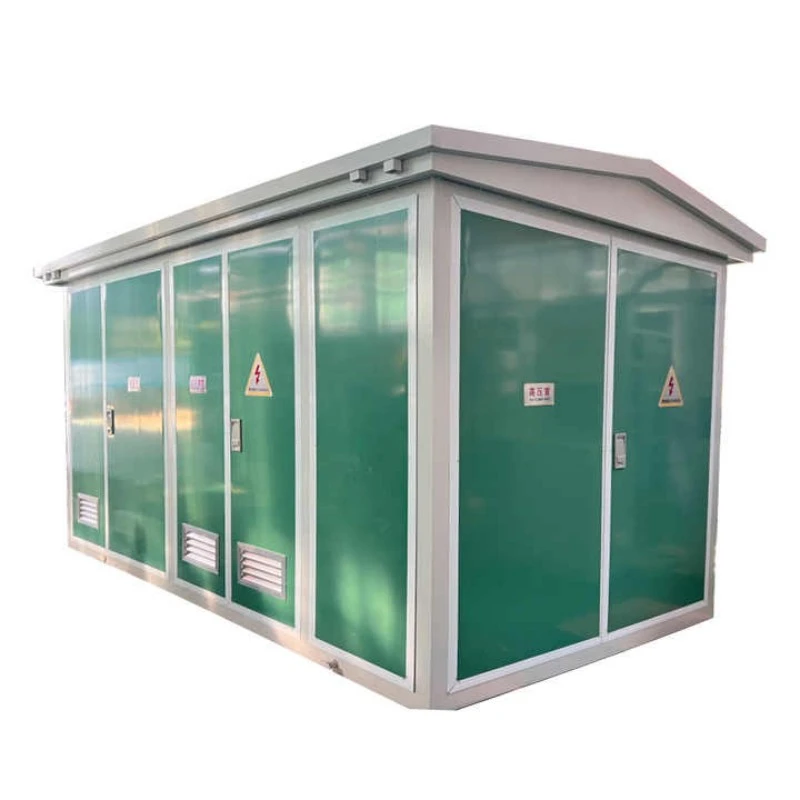

YB-24 สถานีย่อยชนิดกล่องกลางแจ้งสำเร็จรูปอัจฉริยะเป็นหน่วยจ่ายไฟขนาดกะทัดรัดที่ประกอบจากโรงงานซึ่งรวมเข้าด้วยกันสวิตช์เกียร์ไฟฟ้าแรงสูงหม้อแปลงไฟฟ้า และอุปกรณ์จำหน่ายแรงดันต่ำไว้ในตู้เดียวที่ทนทานต่อสภาพอากาศ เป็นของครอบครัวของสถานีย่อยสำเร็จรูปหรือที่เรียกว่า "สถานีย่อยขนาดกะทัดรัด" หรือ "สถานีย่อยแบบบรรจุหีบห่อ"

รายละเอียดรหัสรุ่น:

YB - สถานีย่อยชนิดกล่องสำเร็จรูป

24 — รหัสชุดการออกแบบซึ่งแสดงถึงการควบคุมอัจฉริยะและการกำหนดค่าแบบโมดูลาร์

มันทำอะไร?

หน้าที่หลักของอุปกรณ์นี้คือการรับพลังงานไฟฟ้าแรงสูง (โดยทั่วไปคือ 10kV หรือ 35kV) ลดระดับลงเป็นแรงดันไฟฟ้าต่ำ (400V/380V) ผ่านหม้อแปลงในตัว และแจกจ่ายอย่างปลอดภัยไปยังโหลดของผู้ใช้ปลายทาง เช่น ชุมชนที่อยู่อาศัย ศูนย์การค้า โรงงาน หรือสถานีชาร์จ EV

ต่างจากสถานีย่อยที่สร้างขึ้นโดยโยธาแบบดั้งเดิม YB-24 ไม่จำเป็นต้องประกอบส่วนประกอบแต่ละส่วนในสถานที่ มีการต่อสายล่วงหน้าทั้งหมด ทดสอบล่วงหน้า และจัดส่งเป็นหน่วยเดียว ใช้หม้อแปลงเติมน้ำมันชนิดแห้งหรือย่อยสลายได้แบบไร้น้ำมัน (อุปกรณ์เสริม) และอาศัยการระบายความร้อนด้วยอากาศตามธรรมชาติหรือแบบบังคับ ระบบควบคุมอัจฉริยะช่วยให้สามารถรับข้อมูลระยะไกล การแจ้งเตือนข้อผิดพลาด และการสลับอัตโนมัติ ทำให้เหมาะสำหรับการใช้งานกริดอัจฉริยะ

ข้อดีของผลิตภัณฑ์

สถานีย่อยชนิดกล่องกลางแจ้งสำเร็จรูปอัจฉริยะ YB-24 มีข้อได้เปรียบเหนือสถานีย่อยแบบดั้งเดิมอย่างชัดเจน:

1. ประหยัดพื้นที่และการติดตั้งอย่างรวดเร็ว

ครอบครองพื้นที่เพียง 40% ของสถานีย่อยโยธาทั่วไป

สามารถติดตั้งบนแผ่นคอนกรีตธรรมดาได้ภายใน 2-3 วัน

ไม่จำเป็นต้องแยกห้องอุปกรณ์หรือปล่องระบายอากาศ

2. สติปัญญาสูง

อุปกรณ์มาตรฐานพร้อม RTU (ยูนิตเทอร์มินัลระยะไกล)

รองรับการสื่อสาร 4G/5G หรือไฟเบอร์

การตรวจสอบแรงดันไฟฟ้า กระแสไฟฟ้า ตัวประกอบกำลัง อุณหภูมิ และสถานะของประตูแบบเรียลไทม์

การเดินทางระยะไกล / ปิดและการปรับพารามิเตอร์

3. ความปลอดภัยและการคุ้มครองสิ่งแวดล้อม

ตัวเลือกการออกแบบที่ปราศจากน้ำมัน (หม้อแปลงชนิดแห้ง)

ช่องไฟฟ้าแรงสูงที่ทนต่อส่วนโค้ง

ระดับการป้องกัน IP54 ป้องกันฝุ่นและน้ำเข้า

การเข้าสายเคเบิลจากด้านล่าง ขจัดชิ้นส่วนที่มีไฟฟ้าที่ถูกเปิดออก

4. วงจรชีวิตที่คุ้มค่า

การลงทุนเริ่มแรกต่ำกว่าสถานีไฟฟ้าย่อยโยธา 30–40%

ลดต้นทุนด้านวิศวกรรมโยธา 60%

ค่าบำรุงรักษาลดลงเนื่องจากการเปลี่ยนส่วนประกอบแบบโมดูลาร์

5. การปรับตัวให้เข้ากับสภาพแวดล้อมที่รุนแรง

ช่วงอุณหภูมิในการทำงาน: -25°C ถึง +55°C

เคลือบป้องกันการกัดกร่อนสำหรับพื้นที่ชายฝั่งทะเลหรืออุตสาหกรรม

ระบบทำความร้อนภายในเป็นตัวเลือกสำหรับพื้นที่หนาวเย็น

คุณลักษณะของผลิตภัณฑ์

การประยุกต์ใช้ผลิตภัณฑ์

สถานีย่อยประเภทกล่องกลางแจ้งสำเร็จรูปอัจฉริยะ YB-24 เหมาะสำหรับสถานการณ์ที่หลากหลายที่ต้องการการปรับใช้อย่างรวดเร็ว ใช้พื้นที่น้อย และการทำงานอัจฉริยะ

รายละเอียดการผลิต

1. การผลิตสิ่งที่แนบมา

เจาะ ดัด และเชื่อม CNC เพื่อความแม่นยำสูง

เคลือบผงสองชั้น (ไพรเมอร์ที่อุดมด้วยสังกะสี + เคลือบด้านบนโพลีเอสเตอร์) ≥80μm

การทดสอบสเปรย์เกลือ ≥500ชั่วโมง

หลังคาที่มีความลาดเอียง 5° เพื่อป้องกันน้ำขัง

2. เค้าโครงภายใน

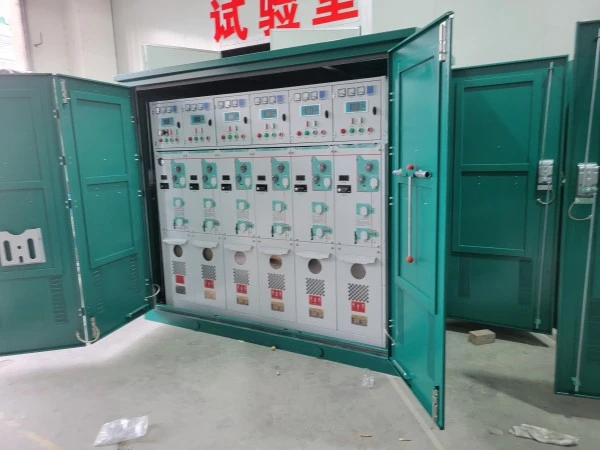

ช่อง HV: ยูนิตหลักวงแหวน SF6 หรือสวิตช์ตัดโหลด, ตัวป้องกันฟ้าผ่า, ฟิวส์ไฟฟ้าแรงสูง

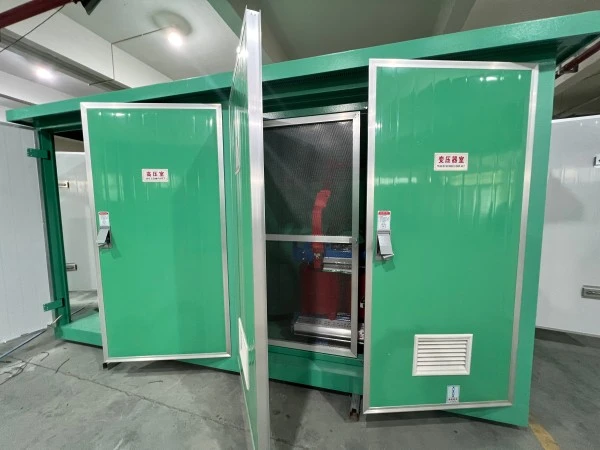

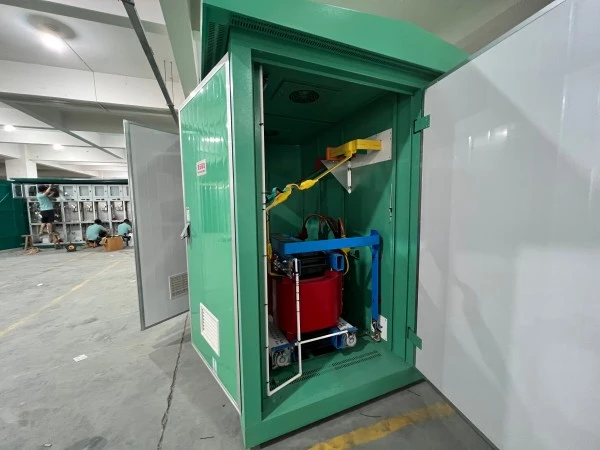

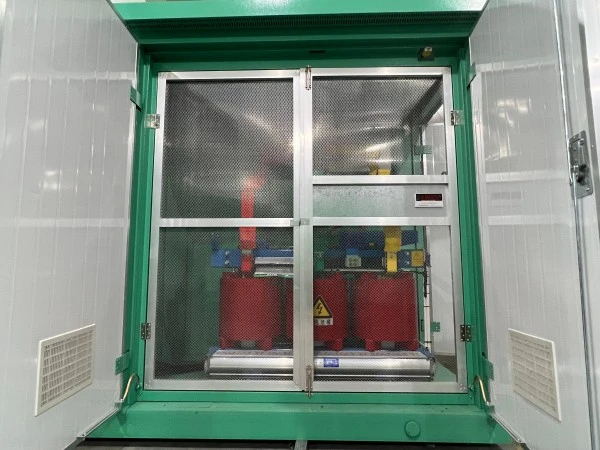

ช่องใส่หม้อแปลง: หม้อแปลงติดตั้งบนลูกกลิ้ง แผงด้านหน้าแบบถอดได้เพื่อการบำรุงรักษาง่าย

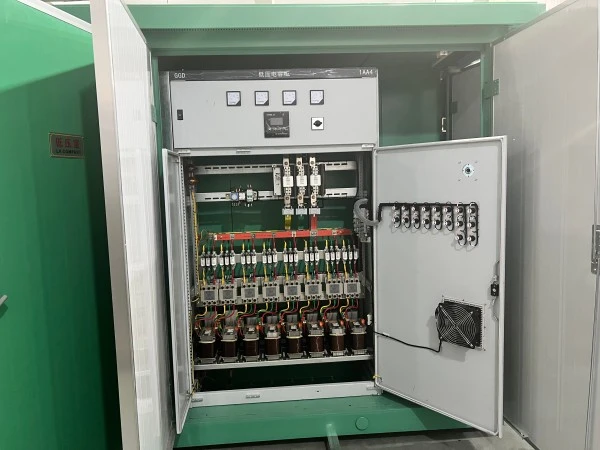

ช่อง LV: เบรกเกอร์หลัก, เบรกเกอร์สาขา, ธนาคารตัวเก็บประจุอัตโนมัติ, สถานีตรวจสอบอัจฉริยะ

ทุกช่องกั้นด้วยฉากกั้นโลหะกันไฟ (Class A)

3. รายละเอียดระบบอัจฉริยะ

การตรวจสอบอุณหภูมิ: เซ็นเซอร์ PT100 บนขดลวดหม้อแปลงและภายในตู้

สถานะประตู: สวิตช์หน้าสัมผัสแม่เหล็กพร้อมสัญญาณเตือนไปยังคลาวด์

การวัดพลังงาน: มิเตอร์แบบสองทิศทาง Class 1 หรือ 0.5S

รีโมทคอนโทรล: รองรับ IEC 60870-5-101/104, DNP3.0

การควบคุมภายใน: HMI ที่ป้องกันด้วยรหัสผ่านพร้อมการบันทึกเหตุการณ์

4. รายการเคเบิลและการต่อสายดิน

ทางเข้าสายเคเบิลด้านล่างพร้อมวงแหวนยาง (รักษาระดับ IP54)

บัสบาร์สายดินทองแดงโดยเฉพาะ (40×4 มม.) ตลอดทุกช่อง

ความต้านทานต่อสายดิน ≤4Ω

5. การทดสอบคุณภาพก่อนจัดส่ง

การทดสอบความทนทานต่อแรงดันไฟฟ้าความถี่กำลังไฟฟ้า (35kV สำหรับฝั่ง HV, 2.5kV สำหรับฝั่ง LV)

อัตราส่วนการหมุนของหม้อแปลงและการทดสอบการสูญเสียขณะไม่มีโหลด

การทดสอบการสื่อสารระบบอัจฉริยะ (Ping ต่อเนื่อง 30 นาที)

การทดสอบฝน (จำลอง 10 มม./นาที เป็นเวลา 1 ชั่วโมง)

บรรจุภัณฑ์และบริการหลังการขาย

บรรจุภัณฑ์

ทั้งชุดห่อด้วยฟิล์มยืด + มุมกระดาษลูกฟูก

ฐานพาเลทไม้พร้อมช่องใส่รถยก

ถุงดูดความชื้นภายในตู้เพื่อป้องกันความชื้นระหว่างการขนส่ง

ช่องเปิดภายนอกทั้งหมดปิดผนึกด้วยเทปกันน้ำ

ความมุ่งมั่นในการบริการหลังการขาย

ระยะเวลาการรับประกัน: 12 เดือนนับจากวันที่จัดส่ง (ขยายได้ถึง 24 หรือ 36 เดือนโดยมีสัญญาบริการแบบชำระเงิน)

คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: YB-24 Intelligent Prefabricated Outdoor Box-Type Substation เหมาะสำหรับพื้นที่ชายฝั่งทะเลที่มีความเค็มสูงหรือไม่?

ก. ใช่. ตู้มาตรฐานใช้การเคลือบผงป้องกันการกัดกร่อนที่มีความหนา ≥80μm และผ่านการทดสอบการพ่นเกลือเป็นเวลา 500 ชั่วโมง สำหรับสภาพแวดล้อมที่มีการกัดกร่อนสูง (เช่น ท่าเรือ โรงงานเคมี) เรามีโครงสเตนเลสสตีล 304/316 และการเคลือบเพิ่มเติมบนบัสบาร์ภายใน

คำถามที่ 2: สามารถเปลี่ยนหม้อแปลงได้โดยไม่ต้องเปลี่ยนสถานีย่อยทั้งหมดหรือไม่

ก. ใช่. ช่องใส่หม้อแปลงได้รับการออกแบบให้มีแผงด้านข้างที่ถอดออกได้และรางลูกกลิ้ง สามารถดึงหม้อแปลงออกจากด้านหน้าหรือด้านข้างได้ และสามารถใส่ยูนิตทดแทนได้โดยไม่รบกวนช่อง HV หรือ LV ความเป็นโมดูลนี้เป็นคุณลักษณะสำคัญของการออกแบบ YB-24

คำถามที่ 3: ระบบอัจฉริยะรองรับการเชื่อมต่อกับระบบ SCADA ของบริษัทอื่นหรือไม่

ก. ใช่. คอนโทรลเลอร์มาตรฐานรองรับ Modbus RTU บน RS485 และ Modbus TCP บนอีเธอร์เน็ต นอกจากนี้ยังสามารถกำหนดค่าสำหรับโปรโตคอล IEC 60870-5-101/104 หรือ DNP3.0 ได้อีกด้วย เรามีแผนที่การลงทะเบียนที่สมบูรณ์สำหรับการรวมระบบ

คำถามที่ 4: YB-24 ได้รับอนุญาตให้วางไว้ใกล้อาคารที่พักอาศัยโดยคำนึงถึงข้อจำกัดทางเสียงหรือไม่?

ก. ใช่. เมื่อใช้หม้อแปลงชนิดแห้ง ระดับเสียงจะอยู่ที่ ≤55dB ที่ความสูง 1 เมตร ซึ่งตรงตามขีดจำกัดที่อยู่อาศัย สำหรับหม้อแปลงที่แช่น้ำมัน เราจะเพิ่มแผ่นลดแรงสั่นสะเทือนและตู้เก็บเสียงภายในช่องหม้อแปลง เพื่อลดเสียงรบกวนลงเหลือ ≤48dB

Q5: เวลาจัดส่งมาตรฐานคือเท่าไร?

ตอบ: สำหรับการกำหนดค่ามาตรฐาน (800kVA หรือต่ำกว่า, IP54, ตู้เหล็ก, พร้อมยูนิตหลักแบบวงแหวน) การจัดส่งคือ 15---20 วันทำการหลังจากยืนยันการสั่งซื้อ โครงการที่กำหนดเอง (สแตนเลส สีพิเศษ ความสูงพิเศษสำหรับรายการเส้นเหนือศีรษะ) ต้องใช้เวลา 25---30 วันทำการ

คำถามที่ 6: YB-24 มีหม้อแปลงประเภทใดบ้าง?

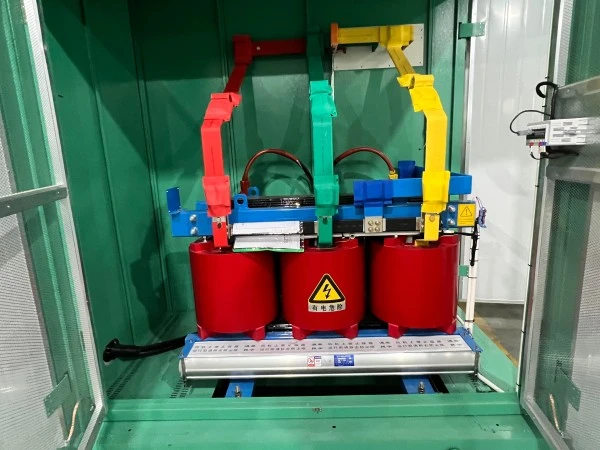

ตอบ: YB-24 สามารถกำหนดค่าได้ด้วยหม้อแปลงแช่น้ำมันเช่น S13/S20 หรือหม้อแปลงชนิดแห้งแบบหล่ออีพอกซีเรซิน เช่น SCB13/SCB14 ขึ้นอยู่กับข้อกำหนดของโครงการ สภาพแวดล้อมการติดตั้ง ข้อกำหนดด้านความปลอดภัยจากอัคคีภัย และมาตรฐานท้องถิ่น
