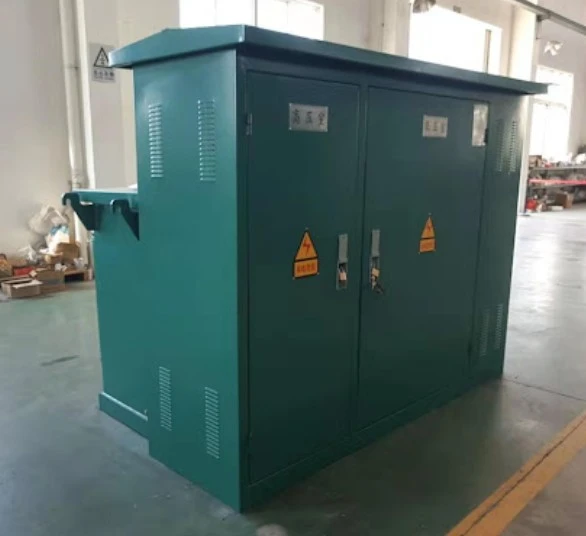

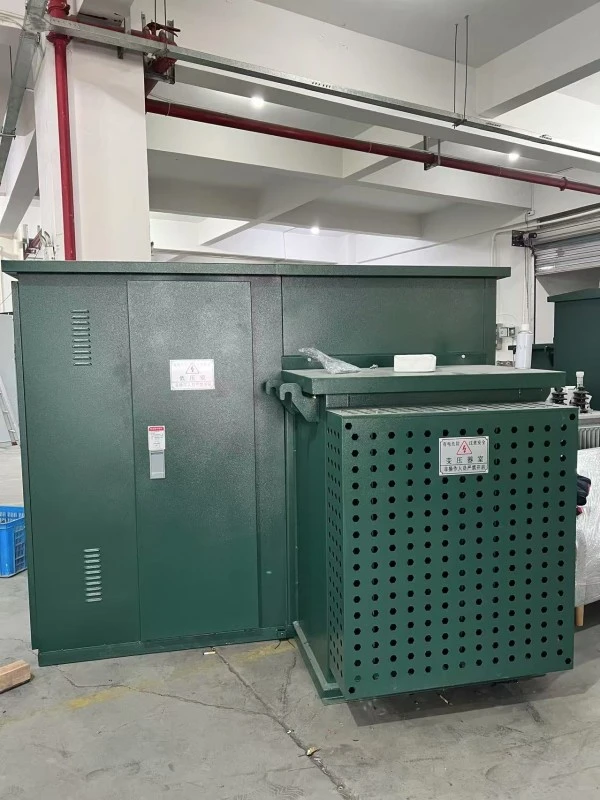

ฉนวนกันน้ำมันหม้อแปลงไฟฟ้าชนิดกล่อง Compact American Type Substation

ฉนวนกันความร้อนน้ำมันหม้อแปลง Box-Type Compact American Substation เป็นโซลูชันการกระจายพลังงานสำเร็จรูปแบบครบวงจร ตามคำนิยามแล้ว มันเป็นชุดประกอบขนาดกะทัดรัดที่ติดตั้งแบบลื่นไถลที่รวมกสวิตช์เกียร์ไฟฟ้าแรงสูงหม้อแปลงไฟฟ้าแบบจุ่มน้ำมัน และแผงจำหน่ายไฟฟ้าแรงต่ำภายในตู้โลหะปิดผนึกเพียงตู้เดียว

มันคืออะไร:

ซึ่งแตกต่างจากสถานีย่อยสไตล์ยุโรปแบบดั้งเดิมที่แยกส่วนประกอบนี้หน่วยประเภทอเมริกันใช้น้ำมันหม้อแปลงเป็นทั้งฉนวนไฟฟ้าและเป็นสื่อทำความเย็น ถังหม้อแปลงได้รับการบูรณาการเชิงโครงสร้างเข้ากับตัวเครื่อง ทำให้เกิดฟอร์มแฟคเตอร์ "แบบกล่อง" ที่เป็นหนึ่งเดียว

มันทำอะไร:

สถานีย่อยนี้ได้รับการออกแบบมาเพื่อแปลงไฟฟ้าแรงสูงหลัก (โดยทั่วไปคือ 12kV ถึง 36kV) เป็นพลังงานไฟฟ้าแรงดันต่ำ (208V ถึง 480V) มันทำหน้าที่สำคัญสามประการ:

1. การลดแรงดันไฟฟ้า: ลดแรงดันไฟฟ้าปานกลางเป็นแรงดันไฟฟ้าที่ใช้งาน

2. การป้องกัน: ฟิวส์และเบรกเกอร์ของบ้านเพื่อป้องกันกริดดาวน์สตรีมจากข้อผิดพลาด

3. การจำหน่าย: บริหารจัดการและจำหน่ายไฟฟ้าให้กับชุมชนที่อยู่อาศัย ศูนย์กลางการค้า หรือโรงงานอุตสาหกรรม

ฉนวนกันน้ำมันหม้อแปลงไฟฟ้า Box-Type Compact American substation เป็นเลิศในสภาพแวดล้อมที่มีพื้นที่จำกัดแต่ความน่าเชื่อถือไม่สามารถลดลงได้ ทำให้ไม่จำเป็นที่จะต้องมีสนามหญ้าที่มีรั้วกั้นแยกต่างหากหรือห้องนิรภัยคอนกรีต เนื่องจากชิ้นส่วนที่มีไฟฟ้าทั้งหมดถูกปิดไว้อย่างมิดชิด

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

คุณสมบัติของผลิตภัณฑ์และการใช้งาน

คำถามที่ 1: อะไรทำให้ฉนวนกันน้ำมันหม้อแปลงไฟฟ้า Box-Type Compact American substation แตกต่างจากหม้อแปลงไฟฟ้าแบบติดแผ่นมาตรฐาน

คำตอบ 1: ความแตกต่างอยู่ที่การบูรณาการ หม้อแปลงไฟฟ้าแบบติดแผ่นมาตรฐานเป็นเพียงหม้อแปลงไฟฟ้า สถานีย่อยประเภทอเมริกาขนาดกะทัดรัดแบบกล่องของเราประกอบด้วยช่องไฟฟ้าแรงสูงพร้อมสวิตช์ตัดโหลดและฟิวส์ รวมถึงแผงเบรกเกอร์แรงดันต่ำ มันเป็น "สถานีย่อยในกล่อง" ในขณะที่หน่วยมาตรฐานเป็นเพียงหม้อแปลงไฟฟ้า ฉนวนน้ำมันยังให้ความสามารถในการดับอาร์คที่เหนือกว่าในระหว่างที่เกิดข้อผิดพลาด

คำถามที่ 2: ฉนวนกันน้ำมันมีประโยชน์ต่อการทำงานของฉันในสภาพอากาศที่รุนแรงอย่างไร

A2: น้ำมันหม้อแปลงไฟฟ้ามีความเป็นฉนวนสูงกว่าอากาศและมีการนำความร้อนได้ดีกว่ามาก ในสภาพอากาศร้อน (สูงถึง 50°C) น้ำมันจะดูดซับความร้อนจากแกนกลางและคอยล์ และกระจายความร้อนผ่านผนังถังลูกฟูก ในสภาพอากาศหนาวเย็น น้ำมันจะรักษาความหนืดให้คงที่ ป้องกันการเกิดอาร์คภายใน ทำให้ฉนวนกันน้ำมันหม้อแปลงไฟฟ้าสถานีไฟฟ้าย่อยชนิด Box-Type Compact American เหมาะสำหรับทะเลทราย พื้นที่ชายฝั่งทะเล และเส้นทางผ่านภูเขาที่ปกคลุมไปด้วยหิมะ

คำถามที่ 4: ฉันสามารถปรับแต่งการกำหนดค่าเอาท์พุตแรงดันต่ำได้หรือไม่

A4: ใช่. เรามีแผงแรงดันไฟฟ้าต่ำที่กำหนดค่าได้ 2 ถึง 8 วิธี รวมถึงเอาต์พุต MCCB (เบรกเกอร์เคสแบบขึ้นรูป) คุณยังสามารถเพิ่มช่องวัดแสง อุปกรณ์ป้องกันฟ้าผ่า และตัวเก็บประจุแก้ไขตัวประกอบกำลังอัตโนมัติได้

สถานการณ์การใช้งาน

1. เขตการปกครองที่อยู่อาศัย: ขับเคลื่อนเครือข่ายป้อนใต้ดินสำหรับอาคารที่อยู่อาศัย

2. ฟาร์มกังหันลมและพลังงานแสงอาทิตย์: เพิ่มแรงดันไฟฟ้าของเครื่องกำเนิดไฟฟ้าหรือลดแรงดันไฟฟ้าลงสำหรับพลังงานเสริม

3. สถานีชาร์จ EV: ให้ไฟ 480V-3 เฟสโดยเฉพาะสำหรับเครื่องชาร์จ DC ที่รวดเร็ว

4. สวนอุตสาหกรรม: ทำหน้าที่เป็นสถานีย่อยขนาดกะทัดรัดชั่วคราวหรือถาวรสำหรับการก่อสร้าง

5. โครงการฟื้นฟูเมือง: ทดแทนหม้อแปลงไฟฟ้าแบบ vault แบบเก่าที่มีความเสี่ยงน้ำท่วม

รายละเอียดการผลิตและข้อได้เปรียบทางการแข่งขัน

ส่วนประกอบโดยละเอียด:

● โครงสร้างถัง: ถังของเราใช้เหล็กรีดเย็น 2.5 มม. - 3.0 มม. (คู่แข่งมักใช้ 1.5 มม.) ครีบลูกฟูกเชื่อมด้วยหุ่นยนต์เพื่อป้องกันน้ำมันรั่ว 100%

● แกนและขดลวด: เราใช้เหล็กซิลิกอนที่มีเม็ดเกรนซึ่งมีความสามารถในการซึมผ่านสูง (เกรด M4) ขดลวดทองแดง (ไม่ใช่อะลูมิเนียม) ได้รับการอบอ่อนจนสุดเพื่อลดการสูญเสียฮิสเทรีซีส

● คุณภาพน้ำมัน: เราเติมน้ำมันหม้อแปลงยับยั้ง (มาตรฐาน IEC 60296) โดยมีแรงดันพังทลาย >60kV ทางเลือก: เอสเทอร์ธรรมชาติ (น้ำมันพืช) สำหรับความต้องการย่อยสลายทางชีวภาพ

● สวิตช์ HV: รวมสวิตช์หยุดโหลด 4 ตำแหน่ง (ปิด/เปิด/ต่อสายดิน/เชื่อมต่อ) พร้อมไฟแสดงการหยุดโหลดที่มองเห็นได้

● ระบบสี: การบำบัดล่วงหน้า 5 ขั้นตอน + ไพรเมอร์อีพ็อกซี่ที่อุดมด้วยสังกะสี + สีทับหน้าโพลีเอสเตอร์ สเปรย์เกลือผ่านการทดสอบนานกว่า 500 ชั่วโมง

ข้อได้เปรียบในการผลิตเทียบกับคู่แข่ง:

คำถามที่พบบ่อย

คำถามที่ 1: ฉนวนน้ำมันหม้อแปลงไฟฟ้า Box-Type Compact American Substation มาพร้อมกับแรงดันน้ำมันต่ำ มันรั่วหรือเปล่า?

ตอบ: ไม่ เราจัดส่งเครื่องพร้อมแผ่นไนโตรเจนขนาดเล็กเพื่อป้องกันการเกิดออกซิเดชัน เกจวัดความดันอาจอ่านค่าเป็นศูนย์ หลังจากเติมน้ำมันใหม่ถึงขีดแสดงระดับ (เหนือแกนกลางประมาณ 5-10 ซม.) ให้พักไว้ 6 ชั่วโมง หากระดับลดลงอีกครั้งภายใน 24 ชั่วโมง โปรดติดต่อเราเพื่อตรวจสอบซีล

Q4: คุณมีอะไหล่สำหรับฉนวนน้ำมันหม้อแปลงไฟฟ้า Box-Type Compact American type Substation หรือไม่?

ก. ใช่. เรามีฟิวส์ไฟฟ้าแรงสูง (แบบ bay-o-net) เบรกเกอร์แรงดันต่ำ เกจวัดระดับน้ำมัน วาล์วระบายแรงดัน และชุดปะเก็นมานานกว่า 10 ปี สั่งซื้ออะไหล่ผ่านทางเว็บพอร์ทัลของเราเพื่อจัดส่งภายใน 48 ชั่วโมง

คำถามที่ 5: ฉันจะทดสอบคุณภาพน้ำมันหลังจากใช้งานมา 2 ปีได้อย่างไร

ตอบ: ใช้เครื่องทดสอบความเป็นฉนวนของน้ำมัน (ASTM D877) เก็บตัวอย่างจากวาล์วระบายน้ำด้านล่าง ความเป็นฉนวนควรอยู่ที่ >30kV หากต่ำกว่า 20kV ให้กรองน้ำมันหรือเปลี่ยนใหม่ เราขอแนะนำการวิเคราะห์ก๊าซละลายน้ำ (DGA) ประจำปีสำหรับหน่วยที่สูงกว่า 1,000kVA

คำถามที่ 6: ฉนวนกันน้ำมันหม้อแปลงไฟฟ้า Box-Type Compact American substation เข้ากันได้กับระบบสมาร์ทกริดหรือไม่

ตอบ: อย่างแน่นอน อุปกรณ์เสริมเพิ่มเติมได้แก่: หน่วยตรวจสอบระยะไกล 4G/5G (อุณหภูมิน้ำมัน ความดัน กระแสโหลด) และพอร์ต RS485/Modbus RTU คุณสามารถรวมเข้ากับระบบ SCADA ของคุณได้โดยตรง

บริการหลังการขาย

ระยะเวลาการรับประกัน: 12 เดือนนับจากวันที่ว่าจ้างหรือ 14 เดือนนับจากวันที่จัดส่ง (ขึ้นอยู่กับว่ากรณีใดจะเกิดขึ้นก่อน)

ความครอบคลุม: ข้อบกพร่องในการผลิตทั้งหมด รวมถึงความล้มเหลวของแกน การลัดวงจรของขดลวด น้ำมันรั่วจากการเชื่อม และสวิตช์เกียร์ความล้มเหลวทางกล
