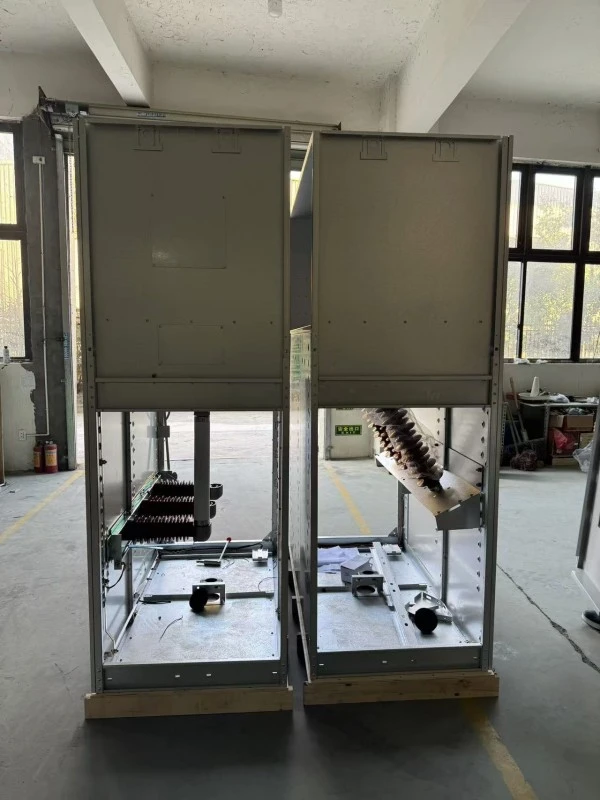

ฉนวนก๊าซที่เป็นมิตรต่อสิ่งแวดล้อม RMU

ฉนวนก๊าซที่เป็นมิตรต่อสิ่งแวดล้อม RMU (แหวนยูนิตหลัก) คือสวิตช์เกียร์แรงดันไฟฟ้าขนาดกลางที่ประกอบขึ้นจากโรงงาน ปิดสนิท และล้อมรอบด้วยโลหะ (สูงถึง 24kV) ซึ่งใช้ส่วนผสมของก๊าซที่เป็นมิตรต่อสิ่งแวดล้อมเป็นฉนวนหลักและตัวกลางในการดับอาร์ค --- แทนที่จะเป็น SF6 บริสุทธิ์ แตกต่างจาก SF6 RMU แบบดั้งเดิมที่มีศักยภาพในการทำให้เกิดภาวะโลกร้อนสูง (GWP = 23,500) SF₆ มี GWP ประมาณ 24,300 ตามข้อมูลอ้างอิงของสหภาพยุโรปในปัจจุบัน eco-RMU ของ Lugao Power ใช้อากาศสังเคราะห์ ส่วนผสม N₂/SF₆ (ที่มี SF6 น้อยกว่า 10%) หรือก๊าซที่มีฟลูออโรคีโทน (C5-FK) ก๊าซเหล่านี้ไม่เป็นพิษ ไม่ติดไฟ และมี GWP ต่ำกว่า 1 (สำหรับอากาศสังเคราะห์) หรือต่ำกว่า 600 (สำหรับ C5-FK) เทียบกับ 23,500 สำหรับ SF6 บริสุทธิ์

ข้อดีของผลิตภัณฑ์

ทำไมต้องเลือกลูกา พาวเวอร์Eco-Gas RMU ของ Eco-Gas มากกว่าทางเลือก SF6 หรือไม่

คุณสมบัติผลิตภัณฑ์

รายการคุณสมบัติพร้อมคำอธิบายทางเทคนิค

รายละเอียดการผลิต

ลูกา พาวเวอร์ ผลิต Eco-Gas RMU อย่างไร

RMU ฉนวนก๊าซที่เป็นมิตรต่อสิ่งแวดล้อมแต่ละชิ้นผลิตในโรงงานที่ได้รับการรับรองมาตรฐาน ISO 9001:2021 และ ISO 14001 ในเมืองเหวินโจว ประเทศจีน กระบวนการผลิตได้รับการดัดแปลงเป็นพิเศษสำหรับการจัดการก๊าซนิเวศน์ ซึ่งแตกต่างจากสายการผลิต SF6

กระบวนการผลิตทีละขั้นตอน

1. การผลิตถัง

● สแตนเลส 3 มม. (AISI 304) – ตัดด้วยเลเซอร์ หุ่นยนต์งอ เชื่อมด้วยกระบวนการ MIG อัตโนมัติ

● การตรวจจับการรั่วของฮีเลียม 100%: ถังจมอยู่ในห้องสุญญากาศ การทดสอบสเปรย์ฮีเลียม – อัตราการรั่วไหล <1×10⁻⁶ mbar·L/s (เข้มงวดกว่าข้อกำหนด IEC 20 เท่า)

2. การประกอบชิ้นส่วน

● กลไกสวิตช์สามตำแหน่งที่ประกอบในห้องคลีนรูม (คลาส 100,000)

● หน้าสัมผัสทองแดงชุบเงิน (ความหนา 15μm) – รับประกันความต้านทานการสัมผัสต่ำ (<30μΩ)

● กลไกชัตเตอร์ – สเตนเลสสตีล ขับเคลื่อนด้วยลูกเบี้ยว

3. การประมวลผลสูญญากาศ

● ถังได้รับความร้อนถึง 80°C ภายใต้สุญญากาศ (<10 Pa) เป็นเวลา 8 ชั่วโมง – ขจัดความชื้น (เป้าหมาย <10ppm)

● ป้องกันการควบแน่นภายในและการสลายอิเล็กทริก

4. การเติมอีโคแก๊ส

● ส่วนผสมของแก๊สที่เตรียมในสถานีผสมเฉพาะ (ความแม่นยำ ±1%)

● สำหรับส่วนผสม C5-FK: C5-FK (ฟลูออโรคีโทน) + CO₂ + O₂ (ร่องรอย)

● แรงดันเติม: 0.04 MPa สัมพันธ์ที่ 20°C

● แต่ละถังมีหมายเลขซีเรียลพร้อมฉลากส่วนประกอบของก๊าซ

5. การทดสอบทางไฟฟ้าขั้นสุดท้าย

● ทนความถี่ไฟฟ้าได้: 42kV/1 นาที (หน่วย 12kV)

● แรงกระตุ้นฟ้าผ่า: สูงสุด 75kV (1.2/50μs)

● การคายประจุบางส่วน: <5pC ที่ 1.2Ur (12kV = แรงดันทดสอบ 14.4kV)

● การวัดความต้านทานหน้าสัมผัส: บันทึกไว้ในใบรับรองการทดสอบ

● การทดสอบการทำงานของกลไก: รอบเปิด/ปิด 50 รอบ – ไม่มีการเปลี่ยนแปลงแรงดันแก๊ส

6. การตรวจสอบลูกโซ่

● อินเตอร์ล็อคเชิงกลทั้งหมดทดสอบด้วยหมุดเกจ – บันทึกการวัดแรง

7. บรรจุภัณฑ์

● หน่วยเติมก๊าซปิดผนึกด้วยฝาขนส่งบนวาล์ว

● เกจวัดแรงดันมีฝาปิดโฟม

เหตุการณ์สำคัญในการควบคุมคุณภาพ

บริการหลังการขายและการรับประกัน

ระยะเวลาการรับประกัน:

12 เดือนนับจากวันที่ว่าจ้างหรือ 18 เดือนนับจากวันที่จัดส่ง (แล้วแต่กรณีใดจะเกิดขึ้นก่อน)

อยู่ภายใต้การรับประกัน:

1. ชิ้นส่วนเครื่องจักรกลทั้งหมด (กลไกสวิตช์ อินเตอร์ล็อค สวิตช์สายดิน ไฟแสดง)

2. ความสมบูรณ์ของถังแก๊ส (การรั่วไหลเนื่องจากข้อบกพร่องในการผลิต)

3. ผู้ติดต่อหลักและรอง

4. องค์ประกอบของก๊าซนิเวศ (หากการกรอกของโรงงานเบี่ยงเบนไปจากใบรับรอง)

5. เกจวัดความดันและเครื่องวัดความหนาแน่น

ไม่ครอบคลุม:

1. ความเสียหายจากการจัดเก็บหรือการติดตั้งที่ไม่เหมาะสม (เช่น เครื่องตก)

2. การกัดกร่อนภายนอกเนื่องจากสภาพแวดล้อมที่รุนแรง (เช่น โรงงานเคมี)

3. ภัยธรรมชาติ (แผ่นดินไหว น้ำท่วม ฟ้าผ่า)

4. วัสดุสิ้นเปลือง (ฟิวส์, ไฟแสดงสถานะ, แบตเตอรี่)

คำถามที่พบบ่อย

คำถามที่ 1: ก๊าซชนิดใดที่ใช้ในฉนวนก๊าซ RMU ที่เป็นมิตรกับสิ่งแวดล้อม

ตอบ: Lugao Power มีสองทางเลือก:

● ตัวเลือก A (แบบประหยัด): N₂ + 10% SF₆ ผสมผสาน – GWP mut 2,350 (ยังต่ำกว่า SF₆ บริสุทธิ์ถึง 90%)

● ตัวเลือก B (พรีเมียมสีเขียว): C5-FK (ฟลูออโรคีโทน) + CO₂ + O₂ – GWP < 600 ไม่มี PFAS เหมาะสำหรับโครงการที่ต้องการลดการพึ่งพาก๊าซฉนวน GWP SF₆ สูง

ทั้งสองชนิดไม่เป็นพิษ ไม่ติดไฟ และได้รับการรับรองโดย IEC 62271-200

คำถามที่ 2: ประสิทธิภาพของแก๊สเหมือนกับ SF6 หรือไม่

ตอบ: ใช่ ที่แรงดันใช้งานเท่ากัน (0.04-0.05 MPa) ความเป็นฉนวนและความสามารถในการดับส่วนโค้งจะเท่ากัน RMU ที่เป็นมิตรต่อสิ่งแวดล้อมของเราผ่านการทดสอบประเภทเดียวกันกับหน่วย SF6: ทนต่อ 42kV, เกิดการลัดวงจร 20kA และการทำงานทางกล 50 ครั้ง

Q3: จะเกิดอะไรขึ้นถ้าก๊าซรั่ว? เป็นอันตรายต่อคนงานหรือไม่?

ตอบ: ก๊าซธรรมชาติไม่เป็นพิษ (ต่างจาก SF6 ที่สามารถผลิตผลพลอยได้ที่เป็นพิษภายใต้การอาร์ค) อย่างไรก็ตาม การรั่วไหลขนาดใหญ่ในพื้นที่อับอากาศอาจทำให้ออกซิเจนไปแทนที่ได้ RMU ของ Lugao Power มีสัญญาณเตือนแรงดันต่ำ หากถูกกระตุ้น ให้ระบายอากาศในห้องก่อนเข้า ตัวก๊าซสามารถหายใจได้ในปริมาณเล็กน้อยอย่างปลอดภัย (คล้ายกับการปล่อย CO₂ จากถังดับเพลิง)

คำถามที่ 4: ฉันสามารถเติมน้ำมันในพื้นที่ได้หรือไม่ หากจำเป็น

ตอบ: ถังปิดผนึกตลอดอายุการใช้งาน---คุณไม่จำเป็นต้องเติมใหม่ภายใต้สภาวะปกติ (อัตราการรั่วไหล <0.1% ต่อปี) อย่างไรก็ตาม หากวาล์วเสียหาย Lugao Power จะจัดเตรียมชุดเติมที่มีส่วนผสมของก๊าซที่แน่นอน เราไม่แนะนำให้ใช้ SF6 ในพื้นที่ ซึ่งจะทำให้ไม่บรรลุวัตถุประสงค์ด้านสิ่งแวดล้อม

คำถามที่ 5: RMU ฉนวนก๊าซที่เป็นมิตรต่อสิ่งแวดล้อมของคุณมีราคาแพงกว่า SF6 หรือไม่

ตอบ: ต้นทุนการซื้อเริ่มแรกจะสูงขึ้นประมาณ 8-12% เนื่องจากการผสมผสานก๊าซและสายการผลิตเฉพาะ อย่างไรก็ตาม:

1. คุณหลีกเลี่ยงค่าใช้จ่ายในการกู้คืน SF6 ในอนาคต

2. คุณมีสิทธิ์ได้รับสิทธิประโยชน์ทางภาษีอาคารสีเขียว (เช่น ในสิงคโปร์ สหภาพยุโรป)

3. ขณะนี้ระบบสาธารณูปโภคหลายแห่งจ่ายค่าพรีเมียมสำหรับสวิตช์เกียร์ที่ไม่มี SF6 ในการให้คะแนนการจัดซื้อจัดจ้าง

4. วงจรชีวิตที่ยาวนานกว่า 20 ปี eco-RMU ของ Lugao มีราคาที่เป็นกลางหรือถูกกว่า

คำถามที่ 6: RMU นี้มีใบรับรองอะไรบ้าง

ตอบ: การทดสอบประเภท IEC 62271-200 เต็มรูปแบบ (ได้รับการรับรอง KEMA) เพิ่มเติม:

● ISO 14001 (การจัดการสิ่งแวดล้อมด้านการผลิต)

● เครื่องหมาย CE

● จีน GB/T 3906

คำถามที่ 7: ฉันสามารถดัดแปลงแผง SF6 RMU ที่มีอยู่ให้เป็นอีโคแก๊สได้หรือไม่

ตอบ: ไม่ ระบบจัดการแก๊ส ซีล และการตั้งค่าแรงดันแตกต่างกัน อย่างไรก็ตาม ลูกเกา พาวเวอร์RMU หุ้มฉนวนแก๊สมีขนาดภายนอกและระยะห่างบัสบาร์เท่ากันกับ SF6 RMU มาตรฐานส่วนใหญ่ ซึ่งช่วยให้สามารถทดแทนแบบ "ดรอปอิน" ได้โดยไม่ต้องมีงานโยธา

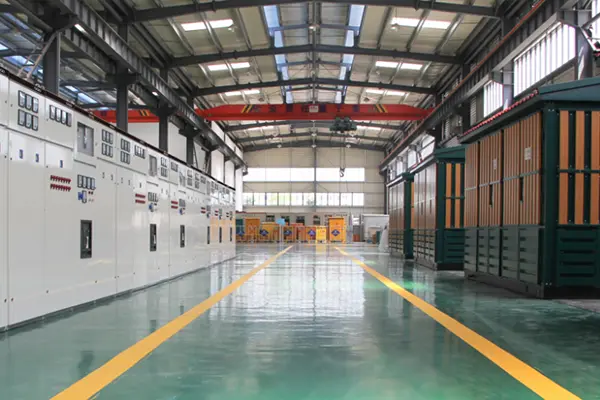

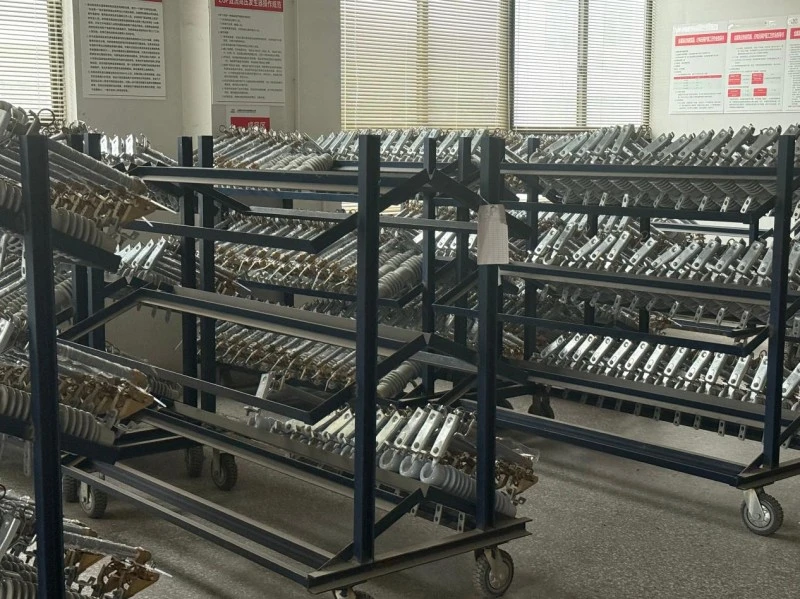

โรงงานลูกเกา
