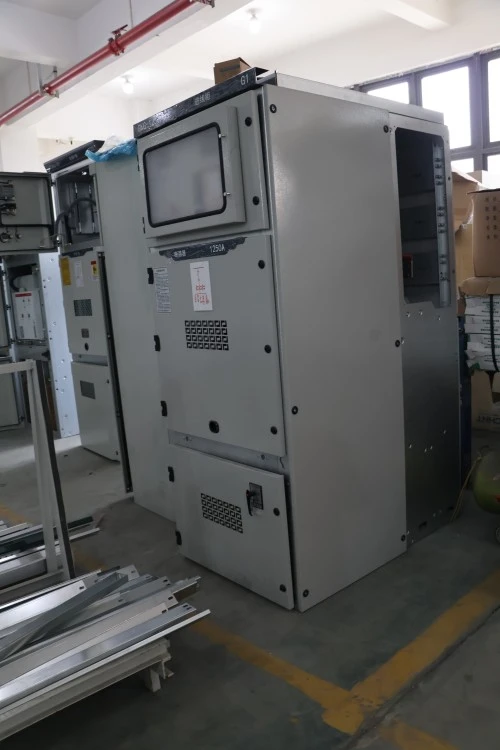

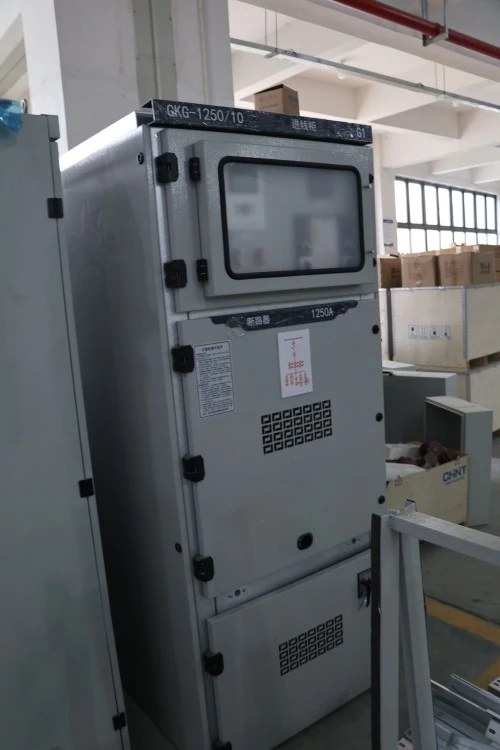

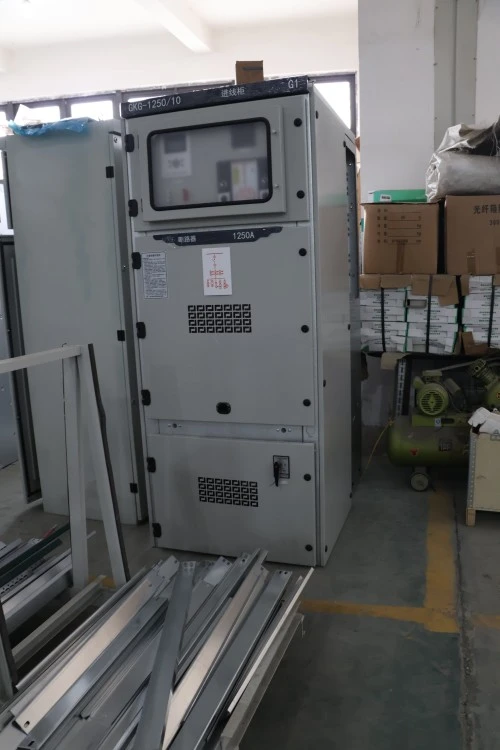

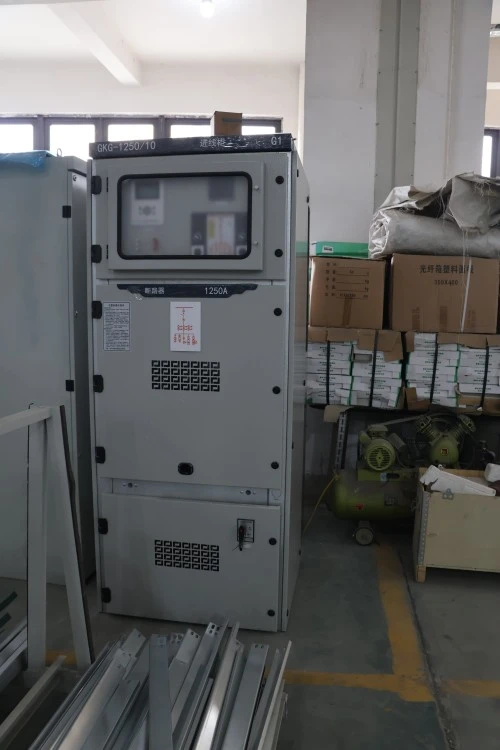

ตู้ควบคุมสวิตช์เกียร์แบบถอดได้

ตู้ควบคุมสวิตช์เกียร์แบบถอดได้คือปานกลางหน่วยสวิตช์เกียร์ปิดล้อมโลหะแรงดันไฟฟ้าโดยที่ส่วนประกอบหลัก เช่น เซอร์กิตเบรกเกอร์สามารถถอดออกจากตัวเครื่องหลักเพื่อตรวจสอบ บำรุงรักษา หรือเปลี่ยนใหม่ได้ ซึ่งแตกต่างจากสวิตช์เกียร์แบบคงที่ หน่วยนี้ช่วยให้ผู้ปฏิบัติงานสามารถแยกและถอดเบรกเกอร์ได้โดยไม่ต้องตัดพลังงานระบบบัสบาร์ทั้งหมด มีการใช้กันอย่างแพร่หลายในการควบคุม ป้องกัน และแยกอุปกรณ์ไฟฟ้าในโรงงานอุตสาหกรรม สถานีไฟฟ้าย่อย และอาคารพาณิชย์ พูดง่ายๆ ก็คือ จัดการการไหลของพลังงานพร้อมทั้งรับประกันความปลอดภัยของผู้ปฏิบัติงานและความต่อเนื่องของระบบ

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

การรับรองและการประกันคุณภาพ

ลูกาโอ ผลิตสวิตช์เกียร์แรงดันไฟฟ้าปานกลางแบบถอดได้ตามข้อกำหนดทางเทคนิคของโครงการและมาตรฐานที่บังคับใช้ เช่น IEC 62271-200 ก่อนจัดส่ง สามารถจัดทำรายงานการทดสอบตามปกติและรูปถ่ายการตรวจสอบตามข้อตกลงทางเทคนิคที่ได้รับการยืนยัน

• การออกแบบและการทดสอบตามมาตรฐาน IEC 62271-200
• การทดสอบความทนทานต่อความถี่ไฟฟ้า
• การทดสอบการทำงานของเครื่องกล
• การทดสอบฟังก์ชันลูกโซ่
• การตรวจสอบสายไฟรอง
• การทดสอบการคายประจุบางส่วนตามความเหมาะสม
• รายงานการทดสอบโรงงานก่อนจัดส่ง

คุณสมบัติผลิตภัณฑ์และการใช้งาน

คำถามที่ 1: อะไรทำให้สวิตช์เกียร์แบบถอดได้ตู้ควบคุมสวิตช์ปลอดภัยกว่าแบบประจำที่ ?

ตอบ: การออกแบบที่สามารถถอดออกได้จะแยกเบรกเกอร์ออกจากบัสบาร์ที่มีกระแสไฟฟ้าเมื่อดึงออกมา ซึ่งจะสร้างช่องว่างในการตัดการเชื่อมต่อที่มองเห็นได้ ซึ่งช่วยลดความเสี่ยงจากการเกิดอาร์กแฟลชโดยไม่ตั้งใจในระหว่างการบำรุงรักษา Lugao เพิ่มกลไกชัตเตอร์ที่จะครอบคลุมหน้าสัมผัสคงที่โดยอัตโนมัติเมื่อถอดโมดูลออก ซึ่งช่วยเพิ่มความปลอดภัยยิ่งขึ้น

คำถามที่ 2: การใช้งานใดที่เหมาะกับตู้นี้ที่สุด

ตอบ: เหมาะสำหรับ:

● โรงไฟฟ้า (ระบบจำหน่ายไฟฟ้าเสริม)

● ศูนย์ข้อมูล (ต้องการความน่าเชื่อถือสูงและการเปลี่ยนเบรกเกอร์อย่างรวดเร็ว)

● โรงงานน้ำมันและก๊าซ (แยกอย่างปลอดภัยในพื้นที่อันตรายด้วยตัวเลือก IP54)

● ระบบรถไฟใต้ดินและราง (การทำงานของเบรกเกอร์บ่อยครั้งภายใต้ภาระ)

● โรงงานเหมืองแร่และเหล็กกล้า (ต้องทนต่อการลัดวงจรสูง)

คำถามที่ 3: สามารถรวมเข้ากับการตรวจสอบอัจฉริยะได้หรือไม่

ก. ใช่.ลูกาโอมีเซ็นเซอร์เสริมและโมดูลการสื่อสาร (Modbus, IEC 61850) สำหรับการตรวจสอบตำแหน่งระยะไกลของโมดูลแต่ละโมดูลที่สามารถถอดออกได้

รายละเอียดการผลิตและข้อได้เปรียบทางการแข่งขัน

รายละเอียดการผลิต:

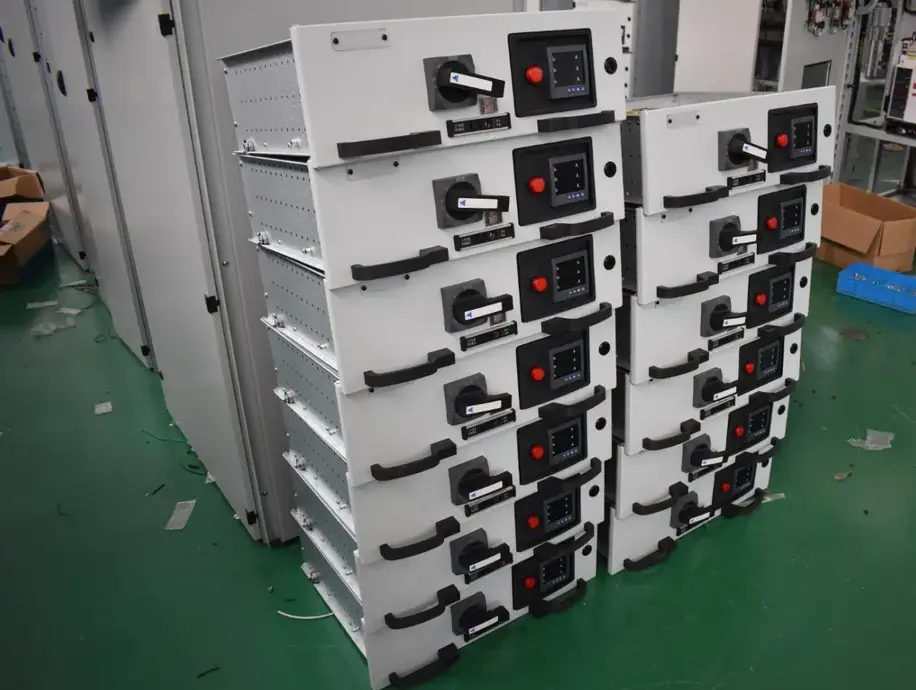

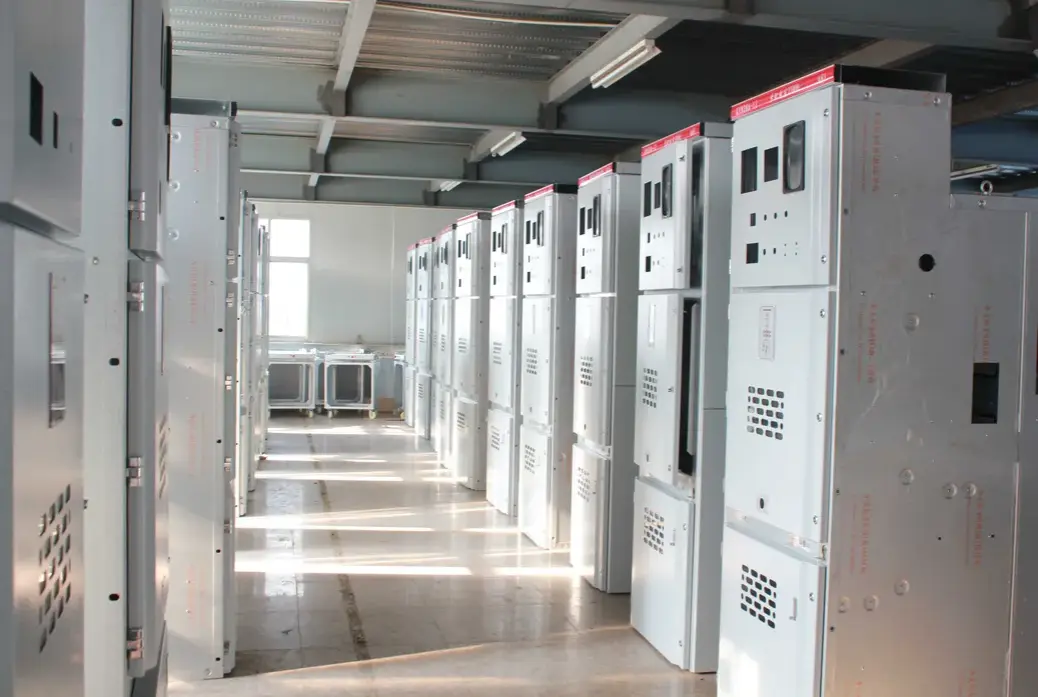

ตู้ควบคุมสวิตช์เกียร์แบบถอดได้ของ Lugao แต่ละตู้ผลิตขึ้นโดยใช้สแตนเลสตัดด้วยเลเซอร์หรือแผ่นสังกะสีเคลือบด้วยผง (ความหนาขั้นต่ำ 80μm) รางแบบถอดได้ชุบโครเมียมเพื่อการเคลื่อนไหวที่ราบรื่น และรองรับการใส่/ถอน 10,000 รอบ หน้าสัมผัสแบบตายตัวนั้นชุบเงิน (ความหนาอย่างน้อย 10μm) เพื่อลดความต้านทานต่อหน้าสัมผัส การเดินสายควบคุมทุติยภูมิทั้งหมดใช้สายเคเบิลหุ้มฉนวนโพลีเอทิลีนแบบครอสลิงค์ที่หน่วงการติดไฟ ทุกยูนิตผ่านการทดสอบการเบิร์นอิน 48 ชั่วโมงและการวัดการปล่อยประจุบางส่วน (<5pC ที่ 1.1Ur)

ข้อได้เปรียบทางการแข่งขันเทียบกับผลิตภัณฑ์ที่คล้ายคลึงกัน:

บรรจุภัณฑ์ จัดส่ง และบริการหลังการขาย

บรรจุภัณฑ์:

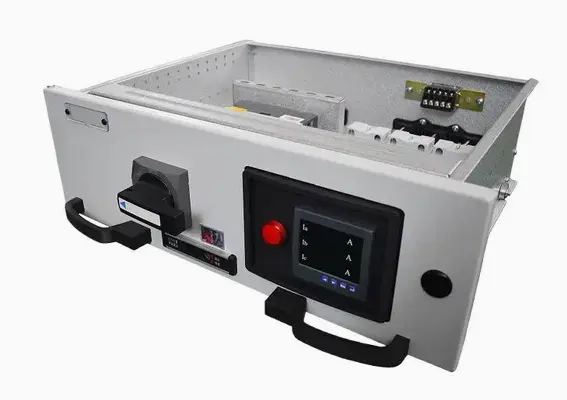

แต่ละโมดูลแบบถอดได้จะถูกจัดส่งแยกกันโดยบุโฟมป้องกันไฟฟ้าสถิตย์ จากนั้นจึงใส่ไว้ในลังไม้พร้อมตัวบ่งชี้ความชื้น ตู้หลักถูกห่อด้วยสามชั้น: ฟิล์มกันสนิม VCI → ฟิล์มกันกระแทก → กล่องส่งออกไม้อัดพร้อมสายรัดเหล็ก อุปกรณ์ยึดและเครื่องมือทั้งหมดถูกบรรจุถุงและติดไว้ภายในประตู

การส่งสินค้า:

ทางทะเล (มาตรฐาน): ภาชนะ 20GP หรือ 40HQ สามารถจัดการขนส่งทางอากาศหรือทางรถไฟสำหรับโครงการเร่งด่วนได้ตามคำขอ ระยะเวลาการจัดส่ง: FOB Ningbo หรือ CIF ไปยังพอร์ตหลัก

บริการหลังการขาย:

● ระยะเวลาการรับประกัน: 12 เดือนนับจากการทดสอบเดินเครื่องหรือ 18 เดือนนับจากการจัดส่ง ขึ้นอยู่กับว่ากรณีใดจะเกิดขึ้นก่อน

● การสนับสนุนทางเทคนิคระยะไกล (วิดีโอ ภาพวาด) – ตอบกลับภายใน 2 ชั่วโมง

ข้อมูลที่จำเป็นสำหรับใบเสนอราคา

เพื่อให้ใบเสนอราคาที่ถูกต้องสำหรับตู้สวิตช์เกียร์แรงดันปานกลางแบบถอดได้กรุณาส่งข้อมูลต่อไปนี้ถึงเรา:

• จัดอันดับแรงดันไฟฟ้าและความถี่
• ไดอะแกรมบรรทัดเดียว
• จัดอันดับปัจจุบันของตัวป้อนแต่ละตัว
• ข้อกำหนดกระแสไฟฟ้าลัดวงจร
• จำนวนแผงขาเข้าและขาออก
• ข้อกำหนดยี่ห้อและรุ่นของรีเลย์ป้องกัน
• ข้อกำหนดด้านการวัดแสงและการสื่อสาร
• ข้อกำหนดการจำแนกส่วนโค้งภายใน
• ทิศทางการเข้าสายเคเบิล
• ปริมาณและพอร์ตปลายทาง
• มาตรฐานท้องถิ่นหรือข้อกำหนดด้านสาธารณูปโภคที่เกี่ยวข้อง

คำถามที่พบบ่อย – คำถามและคำตอบของลูกค้า

คำถามที่ 1: ตู้ควบคุมสวิตช์เกียร์แบบถอดได้สามารถติดตั้งเพิ่มเติมในสถานีย่อยเก่าที่มีพื้นที่จำกัดได้หรือไม่

ก. ใช่. การออกแบบแบบโมดูลาร์และกะทัดรัด (ความกว้างปกติ 650 มม. สำหรับ 12kV) ช่วยให้สามารถเปลี่ยนสวิตช์เกียร์แบบคงที่รุ่นเก่าได้โดยไม่ต้องมีงานโยธา เราให้การตรวจสอบเค้าโครงฟรีเมื่อมีการร้องขอ

คำถามที่ 2: จะเกิดอะไรขึ้นหากกลไกอินเตอร์ล็อคล้มเหลวในขณะที่เบรกเกอร์อยู่ในตำแหน่งที่เชื่อมต่ออยู่

ตอบ: ตู้ Lugao มีคู่มือปลดล็อคฉุกเฉินซึ่งสามารถเข้าถึงได้ผ่านฝาครอบที่ปิดสนิท นี่เป็นการออกแบบที่ปลอดภัยเมื่อเกิดเหตุขัดข้อง – ยังสามารถถอดเบรกเกอร์ออกได้โดยใช้เครื่องมือที่ให้มา อย่างไรก็ตาม เราขอแนะนำให้เฉพาะบุคลากรที่ได้รับการฝึกอบรมเท่านั้นที่ทำเช่นนี้

คำถามที่ 3: ราคานี้รวมโมดูลที่สามารถถอนออกได้ทั้งหมดและแท่งทองแดงหลักหรือไม่

ตอบ: ใบเสนอราคามาตรฐานประกอบด้วยโมดูลเบรกเกอร์หลักและแท่งทองแดงภายในทั้งหมด (กลึงและชุบอย่างสมบูรณ์) โมดูลเสริม เช่น รถบรรทุก PT หรือหน่วยสูบจ่ายมีจำหน่ายแยกกัน

คำถามที่ 4: ฉันจะตรวจสอบได้อย่างไรว่าตู้เป็นไปตาม IEC 62271-200

ตอบ: แต่ละยูนิตจัดส่งพร้อมใบรับรองการทดสอบจากโรงงาน ซึ่งรวมถึงการคายประจุบางส่วน ความทนทานต่อความถี่ของกำลัง และรายงานการทดสอบความเสถียรแบบไดนามิก โรงงานของเรายินดีต้อนรับการตรวจสอบโดยบุคคลที่สาม (เช่น SGS, BV)
