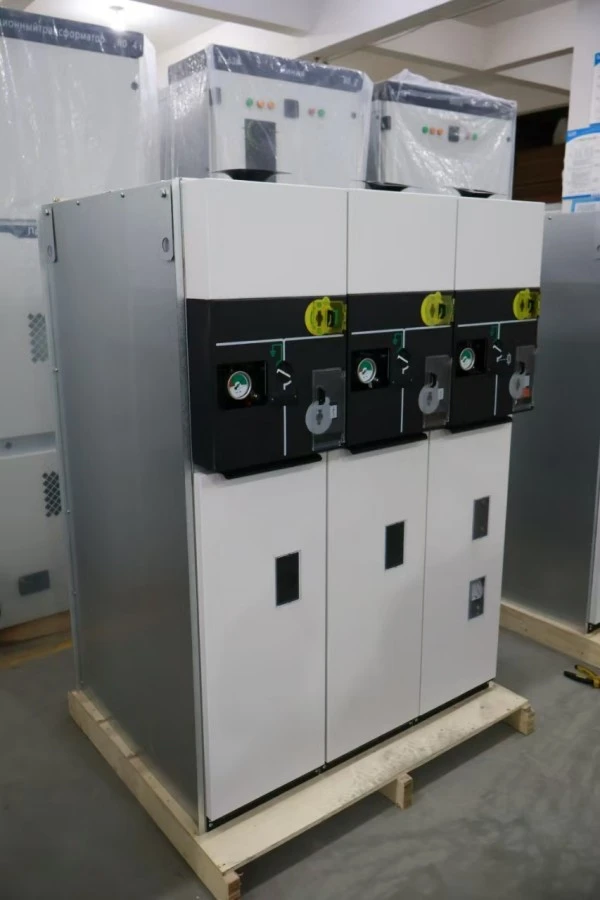

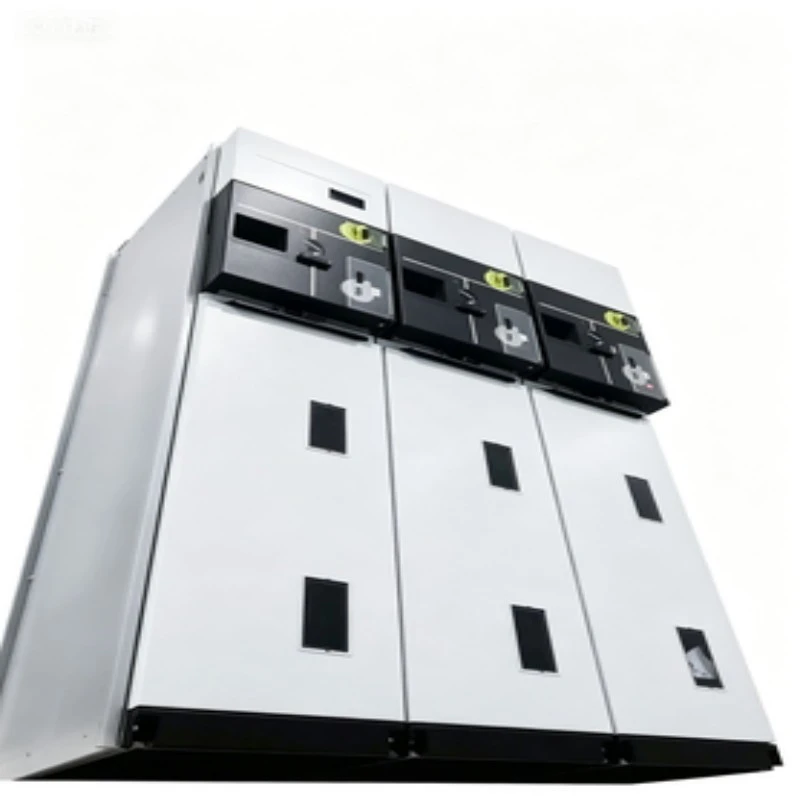

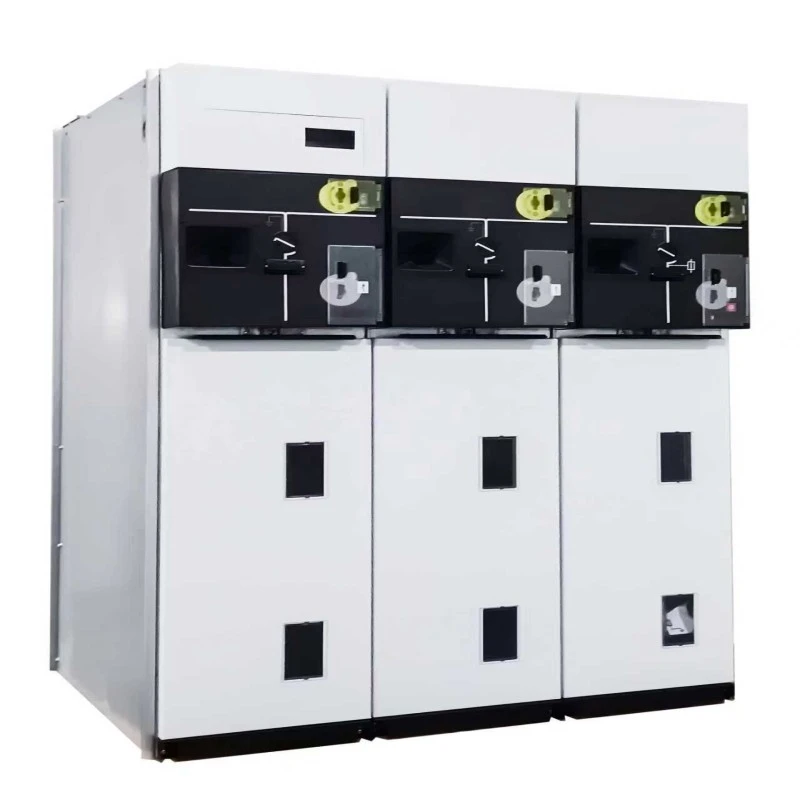

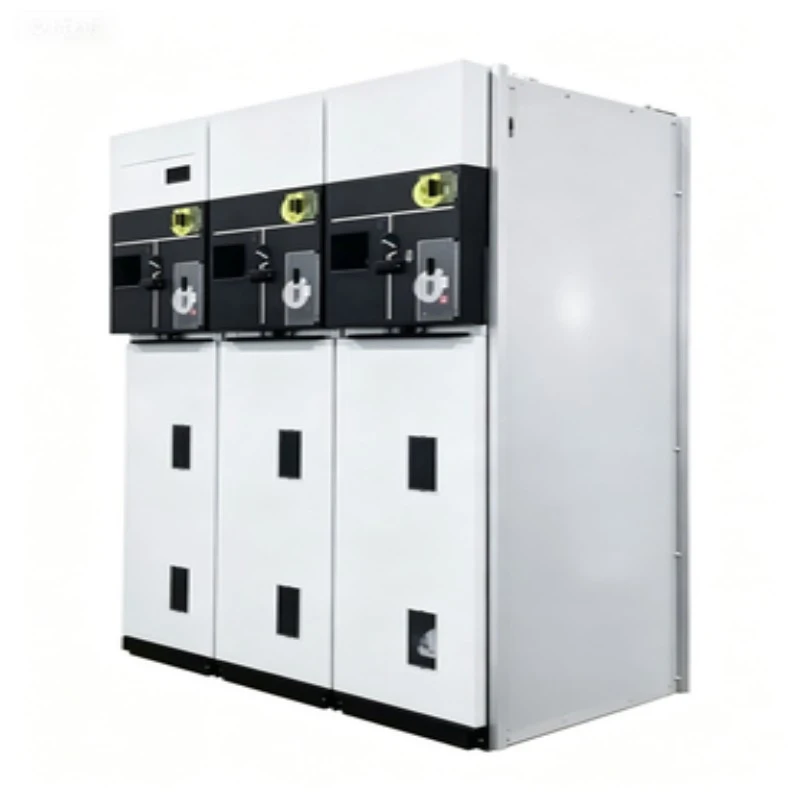

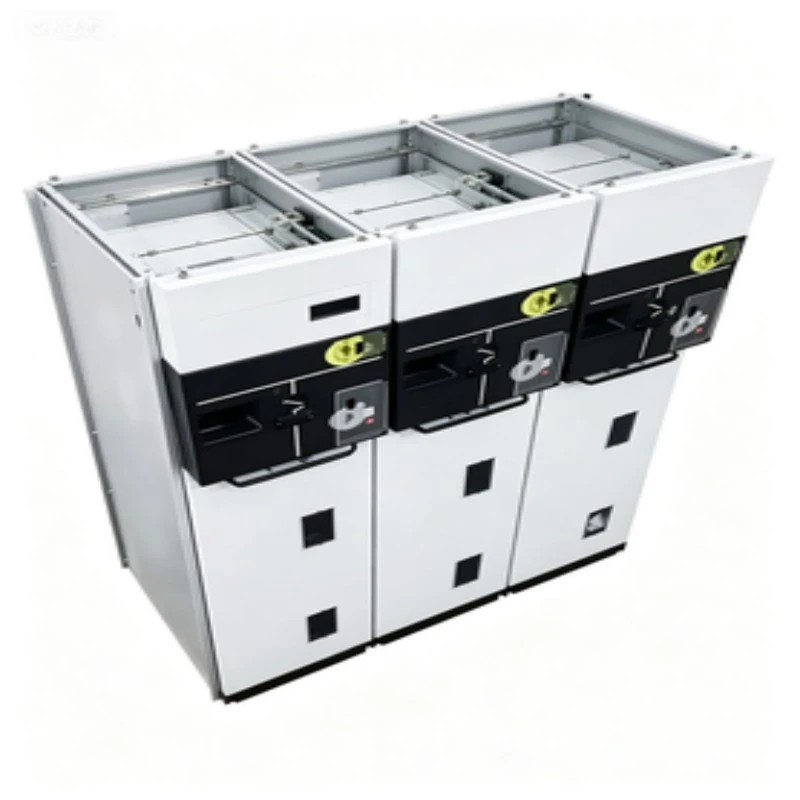

Ring Main Unit Sf6 สวิตช์เกียร์แบบถอดได้

สวิตช์เกียร์แบบถอดได้ของ Ring Main Unit SF6 คืออะไร

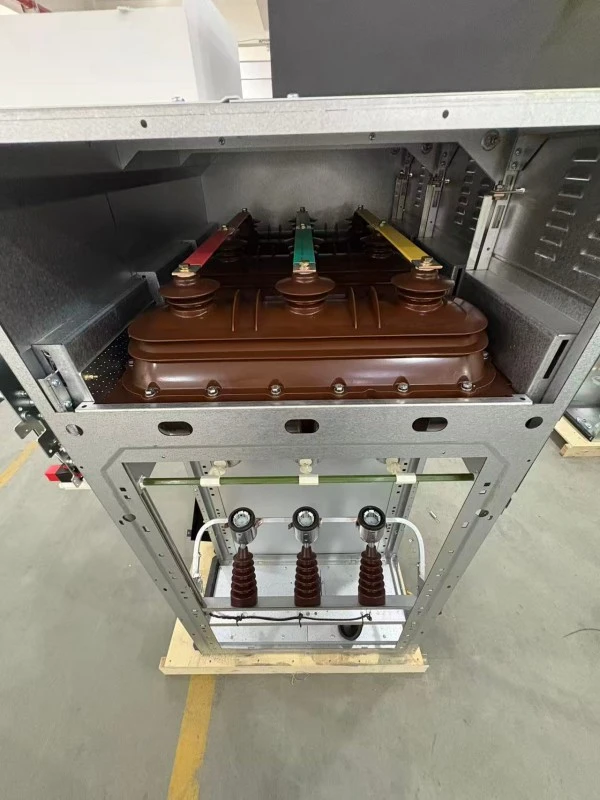

ที่สวิตช์เกียร์เป็นสวิตช์เกียร์หุ้มด้วยโลหะที่ประกอบจากโรงงาน หุ้มฉนวน SF6 ซึ่งออกแบบมาสำหรับเครือข่ายวงแหวนแรงดันไฟฟ้าขนาดกลาง (สูงสุด 24kV/36kV) ต่างจากแบบตายตัวRMUเวอร์ชันที่สามารถถอดออกได้นี้มีอุปกรณ์สวิตชิ่งที่ติดตั้งบนรถบรรทุกแบบถอดได้ โดยทั่วไปแล้วจะเป็นเซอร์กิตเบรกเกอร์แบบสุญญากาศหรือสวิตช์หยุดโหลด SF6 ที่สามารถดึงออกมาจากตู้เพื่อการบำรุงรักษา การตรวจสอบ หรือการเปลี่ยนโดยไม่ต้องจ่ายไฟให้กับบัสบาร์ทั้งหมด

มันทำอะไรได้บ้าง?

สวิตช์เกียร์แบบถอดได้หน่วยหลักของวงแหวนนี้ SF6 ทำหน้าที่สำคัญสามประการในการจ่ายพลังงาน:

1. การเชื่อมต่อเครือข่ายแบบวงแหวน --- เชื่อมต่อตัวป้อนขาเข้าจากสองทิศทาง ทำให้สามารถจ่ายไฟสำรองได้

2. การป้องกันหม้อแปลง --- สวิตช์และป้องกันหม้อแปลงไฟฟ้าระบบจำหน่ายขนาดสูงถึง 2500kVA โดยใช้ฟิวส์ในตัวหรือเบรกเกอร์

3. การแยกเพื่อการบำรุงรักษา --- กลไกการถอนออกได้ทำให้เกิดช่องว่างที่มองเห็นได้ ทำให้มั่นใจในความปลอดภัยสูงสุดสำหรับบุคลากรที่ทำงานปลายน้ำ

4. การหยุดชะงักของข้อผิดพลาด --- ขัดจังหวะกระแสลัดวงจรสูงสุด 25kA

5. การทดสอบสายเคเบิลและการต่อสายดิน --- สวิตช์ Earth และพอร์ตทดสอบสายเคเบิลช่วยให้การทำงานของสายเคเบิลปลอดภัย

สวิตช์เกียร์ SF6 RMU ทุกตัวจาก Lugao Power เป็นไปตามมาตรฐาน IEC 62271-200 ซึ่งมีทั้งความสามารถในการสร้าง/หยุดโหลดและกระแสไฟลัดที่ทนทานในพื้นที่ขนาดเล็ก (ความกว้างต่ำสุด 450 มม. ต่อแผง)

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

หมายเหตุ: พารามิเตอร์ทางเทคนิคอาจแตกต่างกันไปตามการกำหนดค่าที่เลือก โปรดติดต่อ Lugao Power เพื่อขอเอกสารข้อมูลทางเทคนิคขั้นสุดท้าย

คุณสมบัติของผลิตภัณฑ์และการใช้งาน

ฟีเจอร์ถามตอบ – ทำความเข้าใจกับข้อได้เปรียบที่สามารถถอนได้

คำถามที่ 1: อะไรทำให้การออกแบบแบบถอดได้ดีกว่า RMU แบบคงที่

ตอบ: RMU แบบคงที่ต้องมีการลดพลังงานทั้งแผงเพื่อการบำรุงรักษาสวิตช์เกียร์ ด้วยสวิตช์เกียร์แบบถอดได้ของ Ring Main Unit sf6 คุณเพียงแค่เลื่อนโมดูลสวิตช์ไปที่ตำแหน่ง "ตัดการเชื่อมต่อ" หรือ "ทดสอบ" บัสบาร์ยังคงมีกระแสไฟฟ้าอยู่ และสามารถให้บริการวงจรดาวน์สตรีมได้อย่างปลอดภัย เวลาหยุดทำงานลดลงจากชั่วโมงเหลือเป็นนาที

คำถามที่ 2: ฉันจะรู้ได้อย่างไรว่ารถบรรทุกแบบถอดได้อยู่ในตำแหน่งที่ถูกต้อง

ตอบ: การออกแบบของ Lugao Power มีตำแหน่งทางกลที่แตกต่างกันสามตำแหน่ง --- เชื่อมต่อแล้ว ทดสอบ และตัดการเชื่อมต่อ --- แต่ละตำแหน่งมีการตอบรับด้วยการสัมผัส ไฟแสดงบนรถบรรทุก และหน้าสัมผัสเสริมสำหรับการตรวจสอบ SCADA ระยะไกล ชัตเตอร์นิรภัยจะบังหน้าสัมผัสคงที่โดยอัตโนมัติเมื่อรถบรรทุกถูกถอนออก

คำถามที่ 3: การออกแบบที่ถอดออกได้นี้ไม่ต้องบำรุงรักษาแก๊ส SF6 หรือไม่

ก. ใช่. ถัง SF6 ได้รับการปิดผนึกตลอดอายุการใช้งาน (≥30ปีภายใต้สภาวะปกติ) กลไกการดึงออกจะอยู่ที่ช่องจ่ายไฟต่ำหรือบริเวณด้านหน้ารถบรรทุก ไม่ใช่ภายในถังแก๊ส ดังนั้นการถอดสวิตช์ออกจึงไม่รบกวนแรงดัน SF6 หรือความสมบูรณ์ของไดอิเล็กทริก นี่คือความแตกต่างที่สำคัญของยูนิตหลักวงแหวนที่สามารถถอนได้ SF6

คำถามที่ 4: RMU นี้รองรับการควบคุมระยะไกลหรือไม่

ก. ใช่. รถบรรทุกแบบถอดได้สามารถติดตั้งกลไกแบบมอเตอร์และเซ็นเซอร์ตอบรับตำแหน่ง ซึ่งช่วยให้เข้า/ออกชั้นวางจากระยะไกลได้เต็มรูปแบบ - เข้ากันได้กับข้อความ IEC 61850 GOOSE

การใช้งานที่เหมาะสมสำหรับสวิตช์เกียร์หุ้มฉนวน SF6

รายละเอียดการผลิต

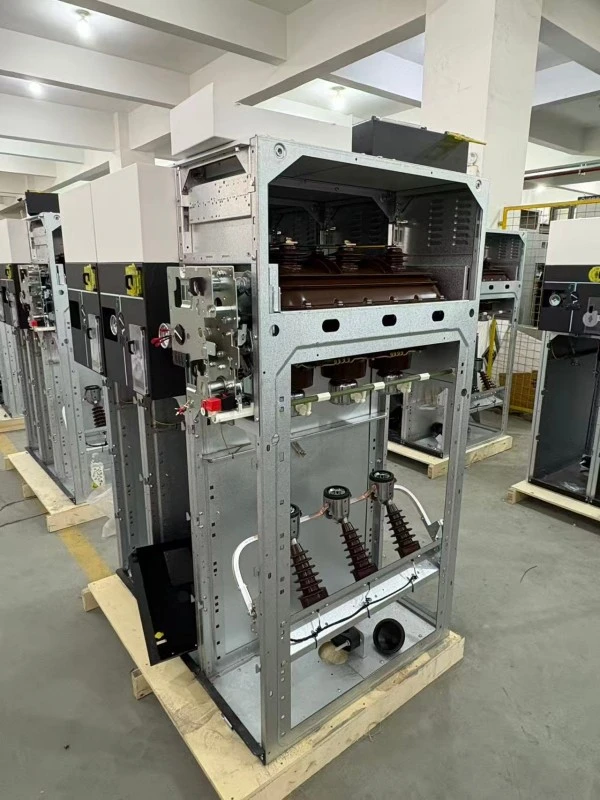

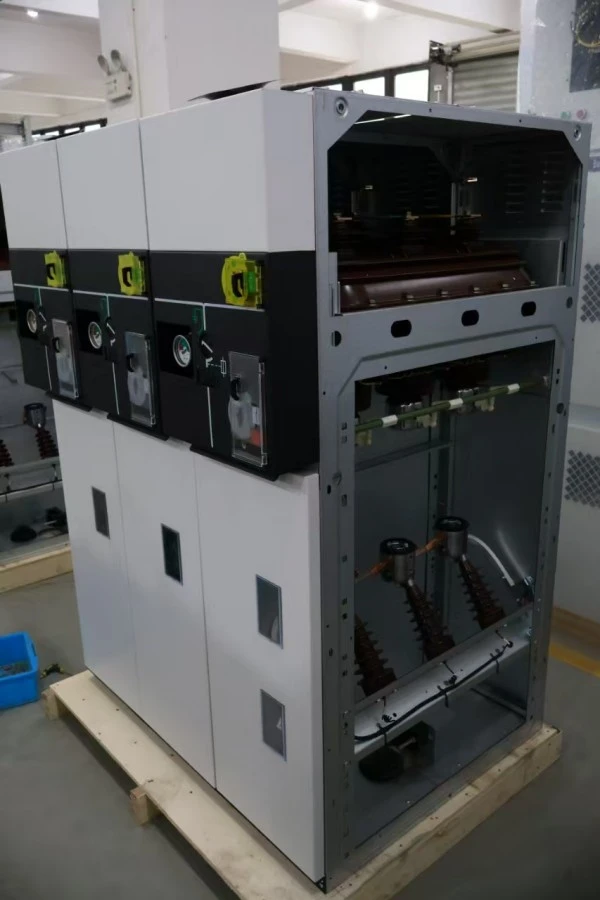

สวิตช์เกียร์แบบถอดได้ของ Ring Main Unit sf6 แต่ละตัวผลิตในโรงงานที่ได้รับการรับรองมาตรฐาน ISO 9001 พร้อมด้วยสายการประกอบเฉพาะสำหรับรุ่นแบบตายตัวและแบบถอดได้

ขั้นตอนการผลิตที่สำคัญ:

1. การผลิตถัง --- สแตนเลส 3 มม., การเชื่อมด้วยเลเซอร์ด้วยหุ่นยนต์, การทดสอบการรั่วของฮีเลียม 100% (อัตราการรั่วไหล <1×10⁻⁶ mbar·L/s)

2. การประมวลผล SF6 --- เติมสุญญากาศด้วยจุดน้ำค้าง ≤ -50°C สอบเทียบความดันที่อ้างอิง 20°C

3. การประกอบรถบรรทุกแบบถอดได้ --- รางนำที่แม่นยำ, ลูกกลิ้งป้องกันแรงเสียดทาน, หน้าสัมผัสหลักที่จัดตำแหน่งได้เอง (ทองแดงชุบเงิน, ความหนา12μm)

4. การปรับแต่งอินเทอร์ล็อค --- ทุกยูนิตผ่านรอบการแทรก/การถอน 200 รอบเพื่อตรวจสอบอินเทอร์ล็อคทางกล

5. การทดสอบไฟฟ้าแรงสูง --- ความถี่ไฟฟ้าทน: 42kV / 1 นาที (หน่วย 12kV); การคายประจุบางส่วน <5pC ที่ 1.2Ur

6. การทดสอบการเพิ่มขึ้นของอุณหภูมิ --- ที่กระแสไฟพิกัด 1.1 × ทุกจุดอยู่ในขีดจำกัดมาตรฐาน

7. หมายเลขประจำเครื่องที่ไม่ซ้ำกัน --- สลักไว้ทั้งบนตัวเครื่องและรถบรรทุกแบบถอดออกได้เพื่อการตรวจสอบย้อนกลับได้เต็มรูปแบบ

จุดตรวจควบคุมคุณภาพ

บรรจุภัณฑ์

แผงสวิตช์เกียร์แบบถอดได้ของ Ring Main Unit sf6 แต่ละอันบรรจุแยกกันเพื่อการส่งออก:

เครื่องหมายบนลัง:

1. “เติมแก๊ส SF6 – อย่าทำตก”

2. “ภายในรถบรรทุกแบบถอดได้ – จัดการด้วยความระมัดระวัง”

3. จุดศูนย์ถ่วง จุดยก ป้ายเปราะบาง

รถบรรทุกแบบถอดได้จะถูกจัดส่งภายในแผง (ในตำแหน่งตัดการเชื่อมต่อ) เพื่อป้องกันความเสียหาย สำหรับการสั่งซื้อที่มีรถบรรทุกหลายคัน สามารถเลือกบรรจุภัณฑ์แยกต่างหากได้

หลังการขายและการรับประกัน

ระยะเวลาการรับประกัน:

12 เดือนนับจากวันที่ว่าจ้างหรือ 18 เดือนนับจากวันที่จัดส่ง (แล้วแต่กรณีใดจะเกิดขึ้นก่อน)

ครอบคลุมอะไรบ้าง:

1. ชิ้นส่วนเครื่องจักรกลทั้งหมด รวมถึงรถบรรทุกแบบถอดได้ อินเตอร์ล็อค บานประตูหน้าต่าง

2. ระบบแก๊ส SF6 (ยกเว้นเติมแก๊สเนื่องจากลูกค้ารั่ว)

3. ผู้ติดต่อหลักและรอง

4. กลไกการสลับสายดิน

สิ่งที่ไม่ครอบคลุม:

1. ความเสียหายระหว่างการถอน/การใส่ที่ไม่เหมาะสม

2. การปรับเปลี่ยนสายไฟภายนอก

3. การกระทำทางธรรมชาติ (น้ำท่วม ฟ้าผ่า)

4. วัสดุสิ้นเปลือง (ฟิวส์, ไฟแสดงสถานะ)

ภาระผูกพันในการให้บริการ:

1. การตอบคำถามทางเทคนิค: ภายใน 2 ชั่วโมง (วันทำการ)

2. การจัดส่งอะไหล่: ภายใน 24 ชั่วโมง

3. การแก้ไขปัญหาระยะไกล: รองรับการสนทนาทางวิดีโอฟรี

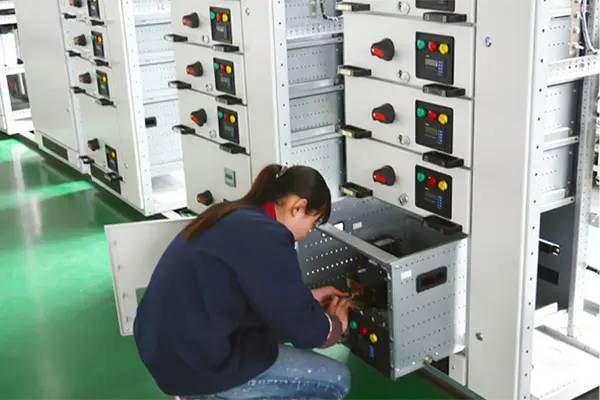

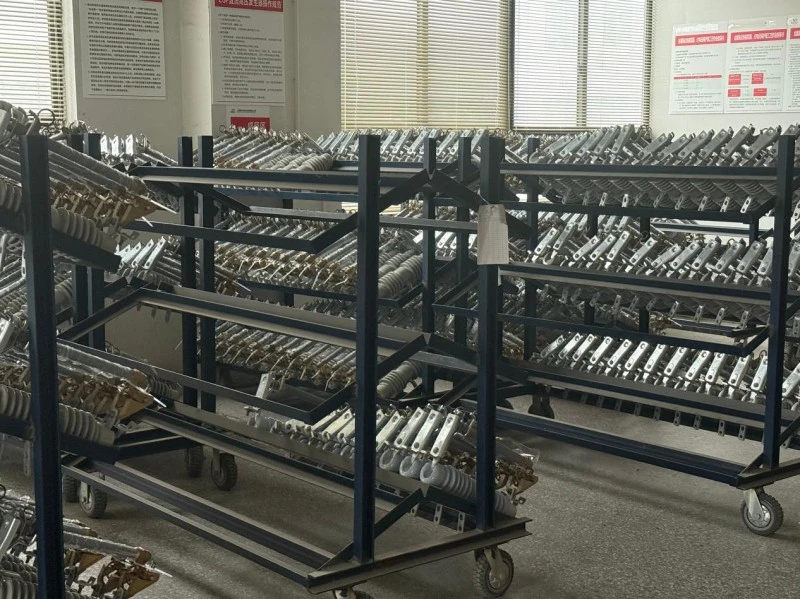

การผลิตและการควบคุมคุณภาพ

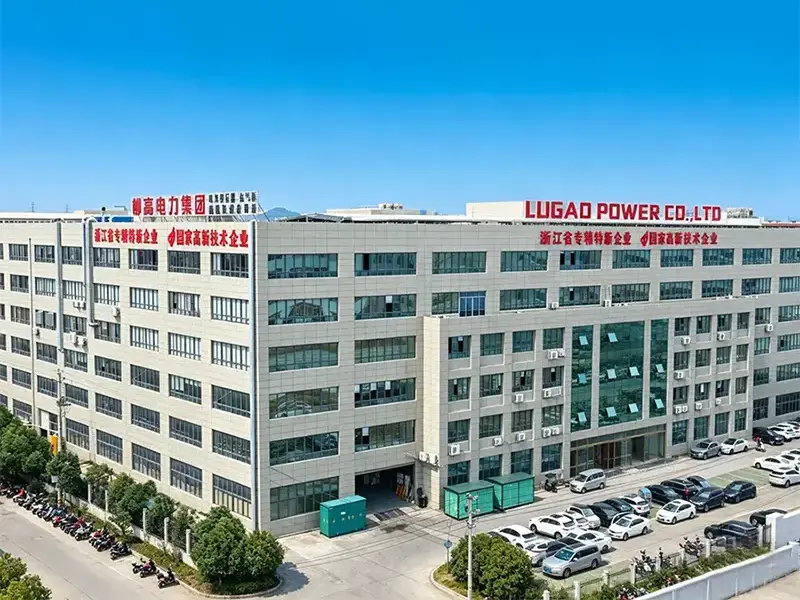

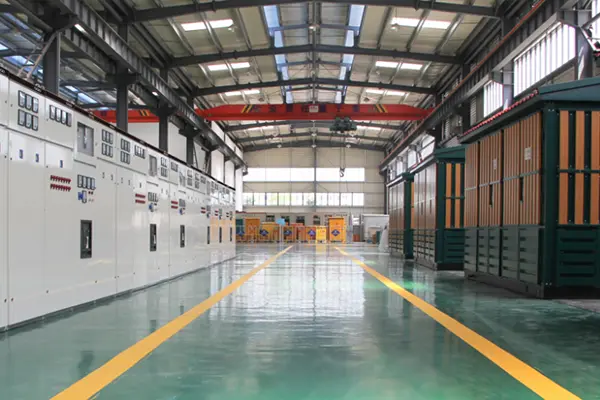

Lugao Power Co., Ltd. เชี่ยวชาญด้านการวิจัยและพัฒนาและการผลิตอุปกรณ์ส่งและจ่ายพลังงานไฟฟ้าแรงสูง ปานกลาง และแรงดันต่ำ รวมถึงหม้อแปลงไฟฟ้าสวิตช์เกียร์เบรกเกอร์ อุปกรณ์ตัดการเชื่อมต่อ และผลิตภัณฑ์ไฟฟ้าที่เกี่ยวข้อง

ด้วยความสามารถในการผลิต วิศวกรรม และการทดสอบภายในบริษัท Lugao Power นำเสนอโซลูชัน OEM/ODM ที่ปรับแต่งได้ และโซลูชันการกระจายพลังงานแบบครบวงจรสำหรับสาธารณูปโภค โรงงานอุตสาหกรรม โครงการพลังงานหมุนเวียน และการใช้งานโครงสร้างพื้นฐานทั่วโลก
