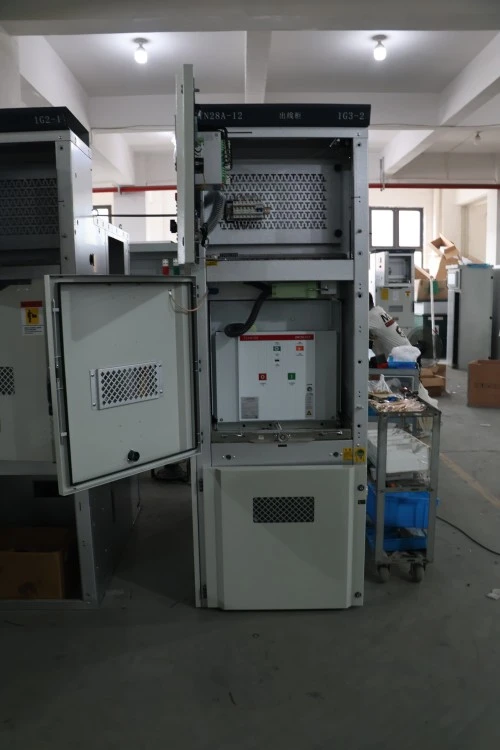

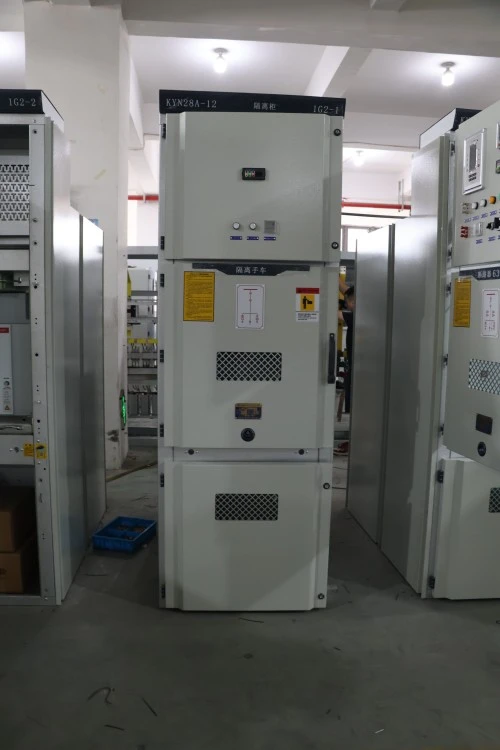

KYN Center Type สวิตช์เกียร์แรงดันสูงที่ประสานการป้องกันห้าแบบ

สวิตช์เกียร์ไฟฟ้าแรงสูงที่ประสานการป้องกันห้าชนิดของ KYN Center เป็นสวิตช์เกียร์ชนิดดึงออกที่ประกอบอย่างสมบูรณ์หุ้มด้วยโลหะซึ่งใช้เป็นหลักในระบบไฟฟ้ากระแสสลับสามเฟสขนาด 3.6kV ถึง 12kV ได้รับการออกแบบมาสำหรับการกำหนดค่าบัสบาร์เดี่ยวหรือบัสบาร์คู่พร้อมแอปพลิเคชันตัวป้อนสาขา

อุปกรณ์นี้คืออะไร?

อุปกรณ์นี้เป็นตู้จ่ายไฟแรงสูงที่บรรจุเซอร์กิตเบรกเกอร์ อุปกรณ์ตัดการเชื่อมต่อ สวิตช์กราวด์ หม้อแปลงกระแส หม้อแปลงแรงดันไฟฟ้า และรีเลย์ป้องกัน คุณลักษณะที่กำหนดคือกลไก "ประสานการป้องกันห้าประการ" ซึ่งป้องกันทางกายภาพ:

1. ปิดโดยปิดสวิตช์กราวด์

2. เปิดฝาครอบด้านหน้าโดยปิดเบรกเกอร์ไว้

3. การใส่หรือถอดเบรกเกอร์เมื่อปิดสวิตช์

4. การใช้งานสวิตช์สายดินเมื่อมีกระแสไฟอยู่

5. การปิดเซอร์กิตเบรกเกอร์โดยไม่มีกำลังควบคุม

มันทำอะไร?

โดยจะรับพลังงานไฟฟ้าจากหม้อแปลงหรือสายขาเข้าอย่างปลอดภัย และกระจายไปยังเครื่องป้อนขาออก เช่น มอเตอร์ หม้อแปลง ธนาคารตัวเก็บประจุ หรือสถานีย่อยรอง สวิตช์เกียร์ไฟฟ้าแรงสูงที่ประสานการป้องกันห้าชนิดของ KYN Center เป็นแกนหลักของเครือข่ายอุตสาหกรรมและสาธารณูปโภคแรงดันไฟฟ้าปานกลาง

รายละเอียดรหัสรุ่น:

● KYN – K: หุ้มโลหะ Y: แบบดึงออก N: ในอาคาร

● ประเภทกึ่งกลาง – การกำหนดค่าเบรกเกอร์กลางแบบโมดูลาร์

● การป้องกันห้าประการที่เชื่อมต่อกัน – การป้องกันข้อผิดพลาดทางกลและไฟฟ้า

● สวิตช์เกียร์ไฟฟ้าแรงสูง – พิกัดสูงสุด 12kV

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

คุณสมบัติของผลิตภัณฑ์และการใช้งาน

1. ความปลอดภัยสูง - การประสานการป้องกันห้าประการ

สวิตช์เกียร์ไฟฟ้าแรงสูงที่ประสานการป้องกันห้าชนิดของ KYN Center มีการเชื่อมต่อทางกลบังคับระหว่างเบรกเกอร์ หน้าสัมผัสแยก สวิตช์กราวด์ และแผงด้านหน้า ซึ่งช่วยลดความเสี่ยงที่จะเกิดข้อผิดพลาดของผู้ปฏิบัติงาน ซึ่งเป็นสาเหตุอันดับ 1 ของเหตุการณ์อาร์คแฟลช

2. โครงสร้างโมดูลาร์ขนาดกะทัดรัด

รถเข็นเบรกเกอร์แบบดึงออกจะเลื่อนอย่างราบรื่นบนรางโดยมีตำแหน่งที่แตกต่างกันสามตำแหน่ง: ใช้งาน ทดสอบ/แยก และดึงออก ช่วยให้สามารถบำรุงรักษาได้โดยไม่ต้องตัดพลังงานบัสบาร์ทั้งหมด ซึ่งเป็นข้อได้เปรียบที่สำคัญสำหรับศูนย์ข้อมูลและโรงพยาบาล

3. การตรวจสอบและควบคุมอัจฉริยะ

IED อัจฉริยะเสริม (รีเลย์) ให้:

● การตรวจสอบกระแสไฟฟ้า แรงดันไฟฟ้า และพลังงานแบบเรียลไทม์

● กระแสไฟเกิน ความผิดปกติของโลก และการป้องกันทิศทาง

● การสื่อสาร RS485/Modbus หรือ IEC 61850

● เปิด/ปิดระยะไกลผ่าน SCADA

● เซ็นเซอร์อุณหภูมิและความชื้นมาตรฐานภายในช่องเบรกเกอร์ป้องกันการควบแน่น

4. ความน่าเชื่อถือทางกลสูง

● อายุการใช้งานของกลไกเบรกเกอร์: 30,000 ครั้ง (ไม่ต้องบำรุงรักษา)

● หน้าสัมผัสเสริม: โลหะผสมเงิน-นิกเกิลสำหรับงานไฟฟ้ามากกว่า 10,000 ครั้ง

● หน้าสัมผัสตัดการเชื่อมต่อหลัก: ทองแดงชุบเงินพร้อมแรงดันสปริง

พื้นที่ใช้งาน

รายละเอียดการผลิต

1. การประดิษฐ์สิ่งที่แนบมา

● เหล็กรีดเย็น 2.0 มม. (เคลือบสังกะสี) หรือสแตนเลส 1.5 มม

● ตัดด้วยเลเซอร์และโค้งงอด้วย CNC เพื่อความแม่นยำ

● โครงเชื่อมเคลือบด้วยผงป้องกันการกัดกร่อน (มาตรฐาน RAL 7035)

2. กลไกการประสานการป้องกันห้าประการ

● แผ่นลูกเบี้ยวเหล็กและแท่งประสาน (ไม่มีชิ้นส่วนพลาสติก)

● ผ่านการทดสอบ 10,000 รอบการเชื่อมต่อโดยไม่มีข้อผิดพลาด

● รวมลูกกุญแจสำหรับแผงขาเข้า/ขาออกและแผงผูก

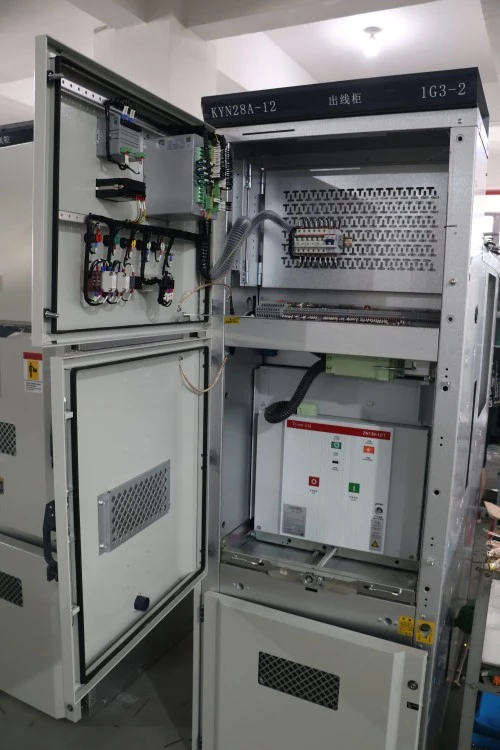

3. รถเข็นเบรกเกอร์

● แชสซีแบบดึงออกพร้อมระบบล็อคสามตำแหน่ง

● การตัดการเชื่อมต่อหลักที่จัดตำแหน่งได้เอง

● ปลั๊กรองที่มีวงจรควบคุม 16–32

4. ระบบบัสบาร์

● ทองแดง E-Cu การนำไฟฟ้าสูง (เกรด ETP)

● ข้อต่อชุบเงินพร้อมแหวนรอง Belleville

● ฉนวนความร้อนสำหรับการแยกเฟส

5. ช่องใส่สายเคเบิล

● พื้นที่กว้างขวางสำหรับสายเคเบิลขนาด 4×240 มม.² ต่อเฟส

● แท่นยึดสายเคเบิลแบบถอดได้

● จัดเตรียม CT ลำดับเป็นศูนย์

6. การทดสอบโรงงาน

● การทดสอบความทนทานต่ออิเล็กทริก 100%

● การทดสอบการทำงานของกลไก (ขั้นต่ำ 50 รอบ)

● การวัดการคายประจุบางส่วน (≤5pC ที่แรงดันไฟฟ้าพิกัด 1.2×)

● การวัดความต้านทานหน้าสัมผัส (ไมโครโอห์มมิเตอร์)

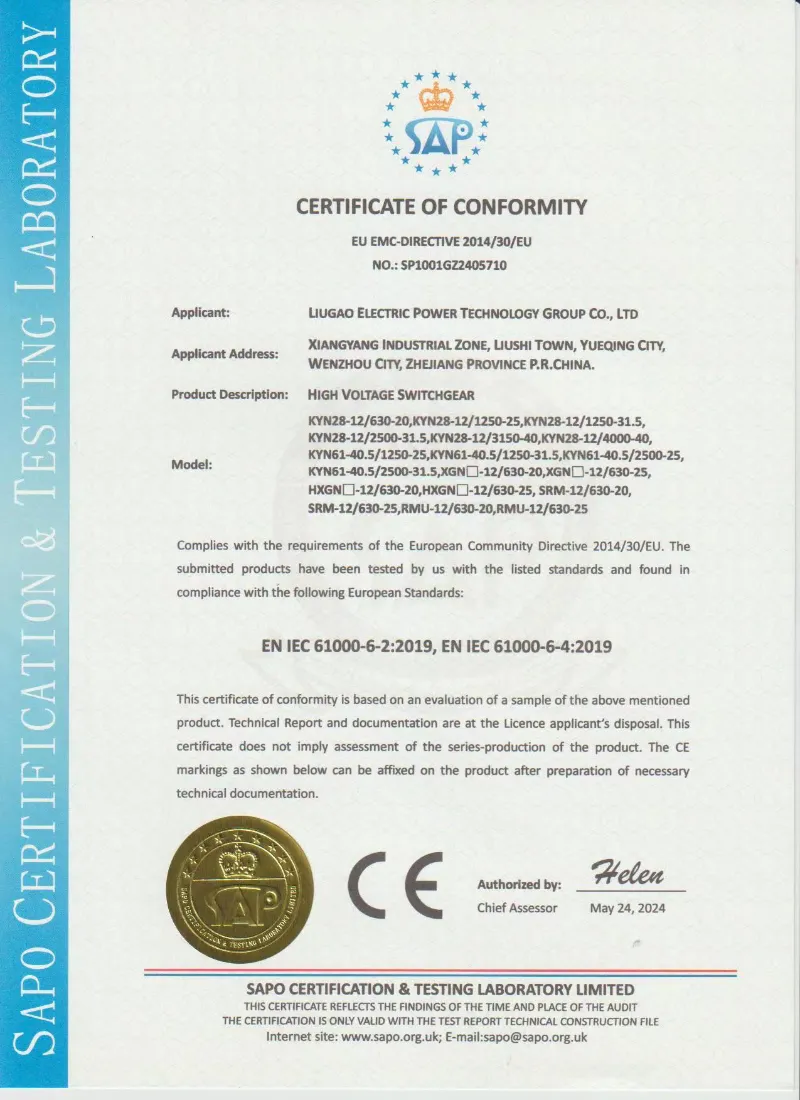

7. การรับรองและการประกันคุณภาพ

● ทดสอบประเภทแล้วตามมาตรฐาน GB/T 3906, IEC 62271-200 และ DL/T 404

● ทดสอบส่วนโค้งภายใน (IAC AFLR 40kA/1s)

● การผลิตที่ได้รับการรับรองมาตรฐาน ISO 9001:2015

● รายงานการทดสอบตามปกติรวมอยู่ในแต่ละแผง

เหตุใดจึงเลือก Lugao Power Co., Ltd. เหนือคู่แข่ง

คำถามทั่วไปของลูกค้า

คำถามที่ 1: KYN Center ประเภทห้าป้องกันประสานสวิตช์ไฟฟ้าแรงสูงสามารถใช้กับระบบ 24kV ได้หรือไม่

ตอบ: ไม่ KYN มาตรฐานได้รับการจัดอันดับสูงสุด 12kV สำหรับ 24kV เราขอนำเสนอรุ่น KYN28-24 ที่มีระยะห่างของฉนวนเพิ่มขึ้น โปรดระบุแรงดันไฟฟ้าของระบบเมื่อขอใบเสนอราคา

คำถามที่ 2: คุณมีเซอร์กิตเบรกเกอร์สุญญากาศให้เป็นส่วนหนึ่งของสวิตช์เกียร์หุ้มโลหะ KYN หรือไม่

ตอบ: ใช่ แผงทุกแผงมาพร้อมกับเซอร์กิตเบรกเกอร์สุญญากาศที่ผ่านการทดสอบจากโรงงาน (ประเภท VS1) นอกจากนี้เรายังเสนอทางเลือกอื่นที่เข้ากันได้ เช่น ABB VD4, Siemens 3AH หรือ Schneider HVX หากต้องการ

คำถามที่ 5: คุณสามารถจัดหากลุ่มผลิตภัณฑ์สวิตช์เกียร์เต็มรูปแบบ รวมถึงแผงขาเข้า การวัดแสง ตัวป้อน และตัวเก็บประจุทั้งหมดในรูปแบบสวิตช์เกียร์แบบปิดด้วยโลหะของ KYN ได้หรือไม่

ตอบ: อย่างแน่นอน เราออกแบบและผลิตกลุ่มผลิตภัณฑ์ที่สมบูรณ์พร้อมช่องเสริมที่จำเป็นทั้งหมด การเชื่อมต่อบัสบาร์ และอินเตอร์ล็อคระหว่างแผง เพียงส่งไดอะแกรมบรรทัดเดียวของคุณ

คำถามที่ 6: คุณมีเอกสารอะไรบ้าง?

ตอบ: สำหรับสวิตช์เกียร์ KYN ทุกตัว เรามี: แบบร่างการจัดเตรียมทั่วไป แผนผังสายไฟ รายการวัสดุ รายงานผลการทดสอบ คู่มือการใช้งาน และเมทริกซ์ประสาน ทั้งหมดเป็นภาษาอังกฤษ (หรือภาษาท้องถิ่นของคุณ)

คำถามที่ 7: ฟิลด์ประสานการป้องกันห้าแบบสามารถปรับได้หรือไม่

ตอบ: ไม่ – และนี่เป็นการกระทำโดยเจตนา การประสานได้รับการตั้งค่าจากโรงงานและปิดผนึกเพื่อป้องกันการปลอมแปลง อย่างไรก็ตาม เราจัดทำแบบเขียนแบบกลไกที่ชัดเจนเพื่อให้ทีมของคุณเข้าใจตรรกะ หากคุณต้องการเปลี่ยนแปลง โปรดติดต่อแผนกวิศวกรรมของเรา

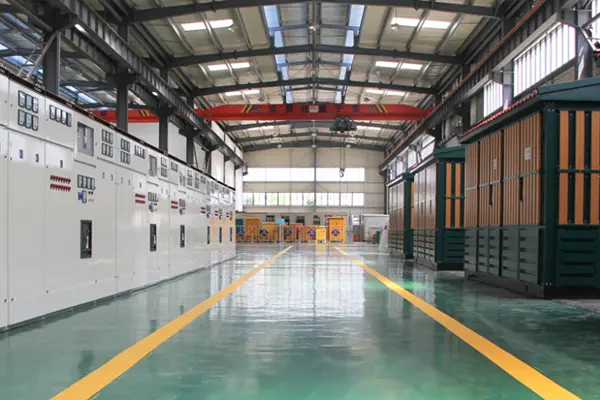

ความสามารถในการผลิต

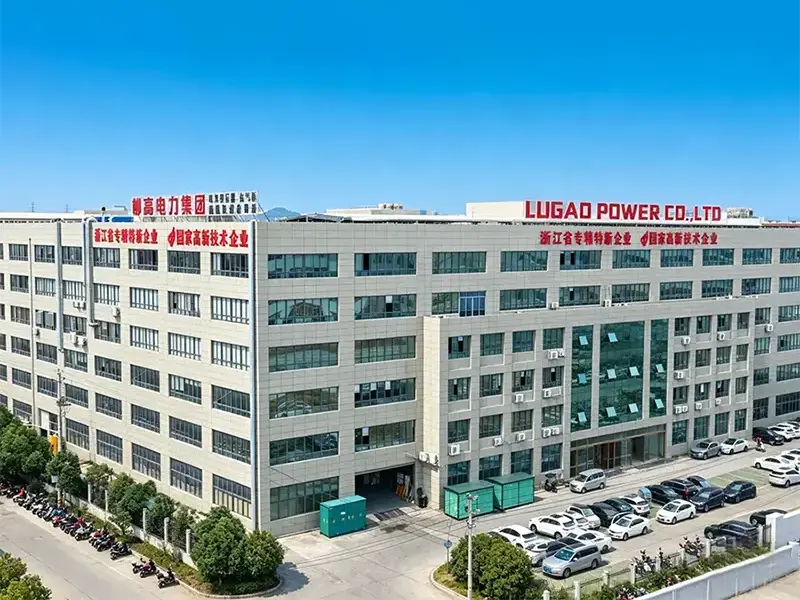

บริษัท ลูกเกา พาวเวอร์ จำกัดผลิตสวิตช์เกียร์ไฟฟ้าแรงสูงประสานการป้องกันห้าชนิด KYN Center ในโรงงานผลิตที่ทันสมัยพร้อมกับอุปกรณ์การผลิต การประกอบ และการทดสอบไฟฟ้าแรงสูงขั้นสูง ทั้งหมดแผงสวิตช์เกียร์ผลิตภายใต้ระบบการจัดการคุณภาพ ISO 9001 ที่เข้มงวด ทำให้มั่นใจในคุณภาพที่สม่ำเสมอ ประสิทธิภาพที่เชื่อถือได้ และการปฏิบัติตามมาตรฐานสากลอย่างสมบูรณ์
