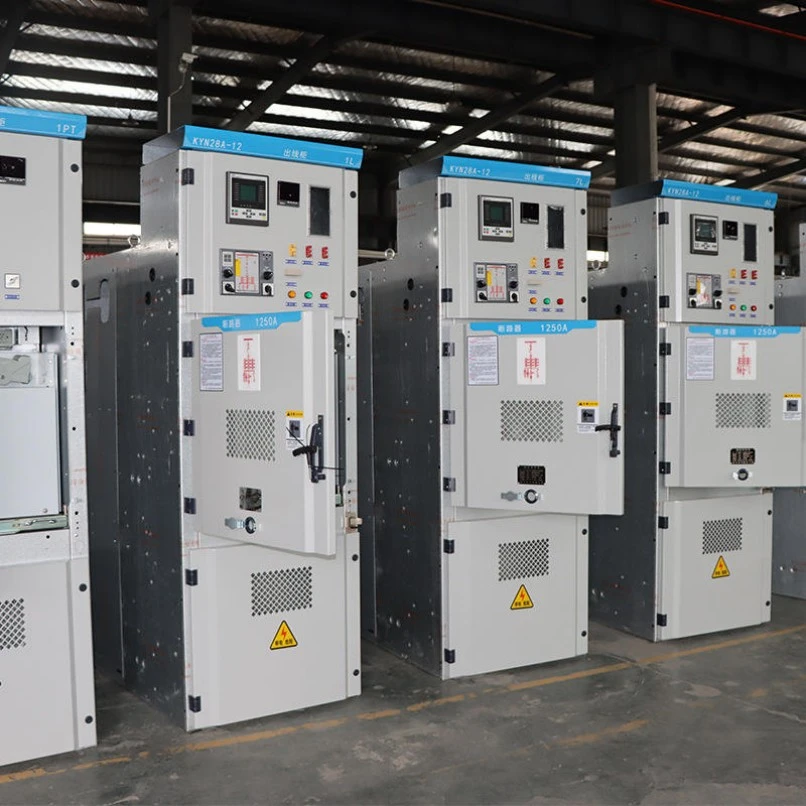

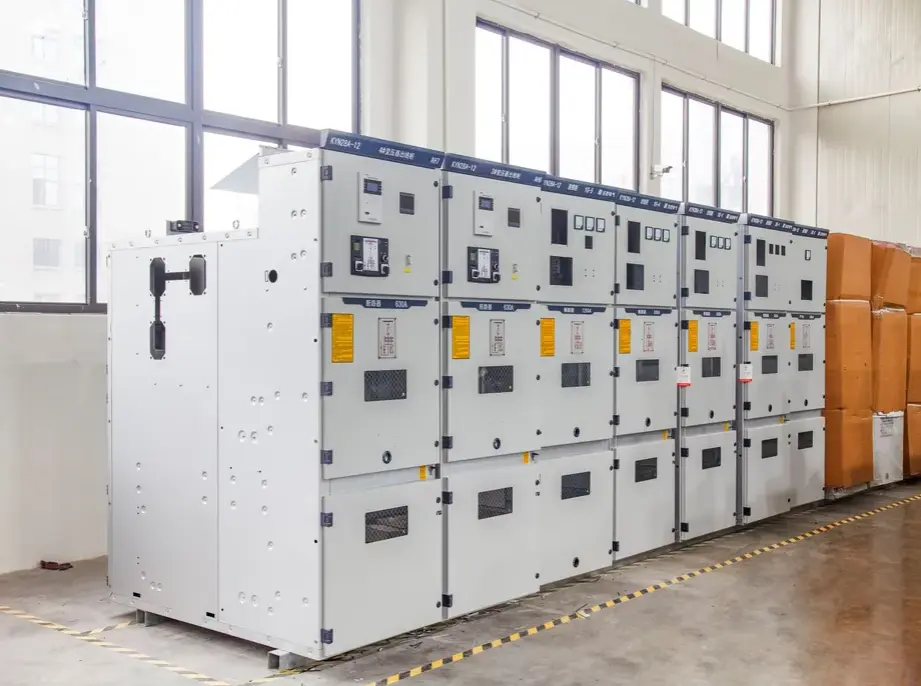

สวิตช์เกียร์แผงบอร์ดไฟฟ้าแรงสูงคงที่ประเภทรถเข็นขนาดเล็ก

สวิตช์เกียร์แผงบอร์ดไฟฟ้าแรงสูงคงที่ชนิดรถเข็นขนาดเล็กเป็นแบบปิดด้วยโลหะสวิตช์เกียร์แรงดันปานกลางหุ้มฉนวนอากาศชุดประกอบที่ออกแบบมาสำหรับระบบบัสบาร์เดี่ยวและบัสบาร์คู่ แต่ผลิตภัณฑ์นี้คืออะไรกันแน่ และมีประโยชน์อะไรกับโครงสร้างพื้นฐานทางไฟฟ้าของคุณบ้าง

มันคืออะไร:

เป็นการออกแบบแบบไฮบริดที่รวมตัวเรือนแผงอยู่กับที่เข้ากับกลไกรถเข็นขนาดเล็กที่ถอดออกได้สำหรับอุปกรณ์สวิตชิ่งหลัก (เช่น เซอร์กิตเบรกเกอร์สุญญากาศ คอนแทคเตอร์ หรือ VSD) รถเข็นขนาดเล็กสามารถม้วนเข้าและออกจากแผงควบคุมได้ ในขณะที่บัสบาร์ สายเคเบิล และส่วนประกอบเสริมยังคงยึดอยู่กับที่ภายในตู้ การออกแบบนี้ได้รับมาตรฐานภายใต้ IEC 62271-200 และ GB3906 สำหรับแรงดันไฟฟ้าที่กำหนดตั้งแต่ 3kV ถึง 40.5kV

มันสามารถทำอะไรได้บ้าง:

● ควบคุมการไหลของพลังงาน: เชื่อมต่อหรือตัดการเชื่อมต่อโหลดไฟฟ้าแรงสูง เช่น หม้อแปลง มอเตอร์ และธนาคารตัวเก็บประจุได้อย่างปลอดภัย

● ให้การป้องกันข้อผิดพลาด: รีเลย์ป้องกันและเซอร์กิตเบรกเกอร์ในตัวจะตัดการทำงานโดยอัตโนมัติในระหว่างการโอเวอร์โหลด ไฟฟ้าลัดวงจร หรือไฟฟ้าขัดข้อง

● เปิดใช้งานการบำรุงรักษาที่ปลอดภัย: สามารถดึงรถเข็นขนาดเล็กไปยังตำแหน่งที่แยกออกจากกันและต่อสายดินได้ ทำให้เกิดช่องว่างอากาศที่มองเห็นได้ ช่วยให้ช่างเทคนิคทำงานกับเบรกเกอร์ได้โดยไม่ต้องตัดพลังงานบัสบาร์ทั้งหมด

● วัดและตรวจสอบ: หม้อแปลงกระแส หม้อแปลงแรงดันไฟฟ้า และมิเตอร์ดิจิตอลที่ติดตั้งบนแผงควบคุมจะให้ข้อมูลสถานะของระบบแบบเรียลไทม์

● เชื่อมต่ออย่างปลอดภัย: ระบบเชื่อมต่อทางกลและไฟฟ้าป้องกันข้อผิดพลาดของมนุษย์ เช่น การปิดเบรกเกอร์ในขณะที่รถลากอยู่ตรงกลางหรือเข้าถึงช่องที่มีไฟฟ้าอยู่

กล่าวโดยสรุป สวิตช์แผงบอร์ดไฟฟ้าแรงสูงคงที่ประเภทรถเข็นขนาดเล็กนี้ทำหน้าที่เป็นผู้ดูแลเครือข่ายไฟฟ้าแรงสูงของคุณ ซึ่งมีความปลอดภัย ยืดหยุ่น และทนทานสำหรับการบริการมากกว่า 20 ปี

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

ด้านล่างนี้คือตารางข้อกำหนดทางเทคนิคโดยละเอียดสำหรับสวิตช์เกียร์แผงบอร์ดไฟฟ้าแรงสูงคงที่ประเภทรถเข็นขนาดเล็กของเรา ค่าทั้งหมดอ้างอิงถึงรุ่น 12kV ทั่วไป แรงดันไฟฟ้าอื่น ๆ ตามคำขอ

คุณสมบัติผลิตภัณฑ์และการใช้งาน (รูปแบบถามตอบ)

คำถามที่ 1: อะไรทำให้การออกแบบรถเข็นขนาดเล็กดีกว่าสวิตช์เกียร์แบบตายตัวทั้งหมด

ตอบ: การออกแบบรถเข็นขนาดเล็กช่วยให้สามารถถอดอุปกรณ์สวิตชิ่งหลัก (เบรกเกอร์วงจรสุญญากาศ) ออกจากแผงเพื่อการบำรุงรักษาหรือเปลี่ยนใหม่ได้ในขณะที่บัสบาร์ของแผงยังคงจ่ายไฟอยู่ ซึ่งจะช่วยลดเวลาหยุดทำงานจากชั่วโมงเหลือเป็นนาที ในทางตรงกันข้าม สวิตช์เกียร์แบบตายตัวมักจะต้องตัดพลังงานทั้งส่วนเพื่อเข้าถึงเบรกเกอร์ สวิตช์เกียร์แผงบอร์ดไฟฟ้าแรงสูงคงที่แบบรถเข็นขนาดเล็กของเรามอบสิ่งที่ดีที่สุดจากทั้งสองโลกให้แก่คุณ: บัสบาร์แบบคงที่เพื่อความทนทาน พร้อมเบรกเกอร์แบบรถเข็นขนาดเล็กเพื่อการบริการ

คำถามที่ 2: ช่วยให้มั่นใจได้ถึงความปลอดภัยของผู้ปฏิบัติงานระหว่างการดึงสินค้าได้อย่างไร

ตอบ: สวิตช์เกียร์ของเรามีอินเตอร์ล็อคที่จำเป็นห้าจุด:

1. ไม่สามารถปิดเบรกเกอร์ได้ เว้นแต่รถเข็นขนาดเล็กจะอยู่ในตำแหน่ง "ทำงาน" (เชื่อมต่ออยู่)

2. ไม่สามารถย้ายรถเข็นขนาดเล็กจาก "ตัดการเชื่อมต่อ" เป็น "เชื่อมต่อแล้ว" ได้ เว้นแต่เบรกเกอร์จะเปิดอยู่

3. สามารถปิดสวิตช์สายดินได้เมื่อรถเข็นขนาดเล็กอยู่ในตำแหน่ง "ทดสอบ/ตัดการเชื่อมต่อ" เท่านั้น

4. ประตูช่องใส่สายเคเบิลสามารถเปิดได้เมื่อปิดสวิตช์สายดินเท่านั้น

5. ไม่สามารถใส่หรือถอนรถเข็นขนาดเล็กได้ในขณะที่ปิดเบรกเกอร์ อินเตอร์ล็อคเหล่านี้มีทั้งแบบกลไกและแบบไฟฟ้า – ออกแบบมาให้ปลอดภัยเมื่อเกิดเหตุขัดข้อง

คำถามที่ 3: สวิตช์แผงบอร์ดไฟฟ้าแรงสูงคงที่ประเภทรถเข็นขนาดเล็กสามารถใช้กลางแจ้งได้หรือไม่

ตอบ: ตู้มาตรฐานคือ IP4X เหมาะสำหรับสถานีย่อยในอาคาร สำหรับการใช้งานกลางแจ้ง เราจัดหาตัวเรือนเพิ่มเติมที่ทนฝนและแดดหรือตู้มาตรฐาน IP54 ลูกค้าจำนวนมากติดตั้งสวิตช์เกียร์ของเราภายในสถานีย่อยที่มีตู้คอนเทนเนอร์หรืออาคารสำเร็จรูปขนาดเล็กใกล้กับฟาร์มกังหันลมหรือโรงไฟฟ้าพลังงานแสงอาทิตย์

คำถามที่ 4: แอปพลิเคชันทั่วไปสำหรับสวิตช์เกียร์นี้คืออะไร

ตอบ: สวิตช์แผงบอร์ดไฟฟ้าแรงสูงคงที่ชนิดรถเข็นขนาดเล็กนี้ใช้กันอย่างแพร่หลายใน:

● สถานีไฟฟ้าย่อยการไฟฟ้า (การกระจายหลักและรอง)

● โรงงานอุตสาหกรรม (โรงงานเหล็ก โรงงานปูนซีเมนต์ ปิโตรเคมี)–สำหรับการควบคุมมอเตอร์และการป้องกันหม้อแปลง

● อาคารพาณิชย์ (โรงพยาบาล ศูนย์ข้อมูล สนามบิน) – ที่จำเป็นต้องมีความน่าเชื่อถือสูง

● พลังงานทดแทน (โซลาร์ฟาร์ม ฟาร์มกังหันลม)–เป็นแผงเชื่อมต่อโครงข่ายไฟฟ้า

● การทำเหมืองแร่–แข็งแกร่งเพียงพอสำหรับสภาพแวดล้อมที่เต็มไปด้วยฝุ่นและชื้น

● แหล่งจ่ายไฟสำหรับดึงรางรถไฟ–ที่ระบบ 27.5kV หรือ 2×25kV

รายละเอียดการผลิต

1. วัสดุและการเคลือบตู้

● วัสดุ: แผ่นเหล็กชุบสังกะสีเกรดสูงหนา 2 มม. (นำเข้าจาก Baosteel) พับด้วยเครื่องดัด CNC ขอบพับสองชั้นช่วยเพิ่มความแข็งแกร่ง

● การเคลือบผิว: เคลือบผงอิพ็อกซีโพลีเอสเตอร์ (ความหนาขั้นต่ำ 80μm) หลังจากการพ่นทรายตามมาตรฐาน SA 2.5 สี RAL 7035 (สีเทาอ่อน) การทดสอบสเปรย์เกลือ > 500 ชั่วโมง – ไม่มีการกัดกร่อน

2. กลไกของรถเข็นขนาดเล็ก

● วัสดุ: ลูกกลิ้งไนลอนความแข็งแรงสูง + รางสแตนเลส

● การทำงาน: กลไกลีดสกรูแบบเกลียวเข้า/ออกพร้อมการออกแบบป้องกันฟันเฟือง รถเข็นขนาดเล็กทุกคันได้รับการทดสอบกับรอบการดึงที่สมบูรณ์ถึง 2,000 รอบ

● ตัวบ่งชี้ตำแหน่ง: สีแดง (เชื่อมต่อแล้ว), สีเขียว (ทดสอบ), สีเหลือง (ไม่ได้เชื่อมต่อ) มองเห็นได้จากระยะ 5 เมตร

3. บานประตูหน้าต่าง (แผงกั้นความปลอดภัยอัตโนมัติ)

● เมื่อดึงรถเข็นขนาดเล็กออก บานประตูหน้าต่างโลหะแบบสปริงจะบังหน้าสัมผัสหลักคงที่โดยอัตโนมัติ เพื่อป้องกันไม่ให้นิ้วสัมผัสกับชิ้นส่วนที่มีกระแสไฟฟ้าโดยไม่ได้ตั้งใจ บานประตูหน้าต่างของเราทำจากอลูมิเนียมอัลลอยด์ขนาด 3 มม. พร้อมการป้องกันการกัดกร่อน

4. ระบบบัสบาร์

● วัสดุ: ทองแดง E-Cu การนำไฟฟ้าสูง (ความบริสุทธิ์ 99.9%) ชุบเงินทุกข้อต่อ

● ภาพตัดขวาง: คำนวณเพื่อรักษาอุณหภูมิที่เพิ่มขึ้นให้ต่ำกว่า 65K ที่กระแสไฟที่กำหนด สำหรับ 3150A เราใช้บัสบาร์คู่ต่อเฟส

● ฉนวน: ปลอกฉนวนหดด้วยความร้อน (สีส้ม) สำหรับการระบุเฟสและการควบคุมการคายประจุบางส่วน

5. สวิตช์สายดิน

● ประเภท: สร้างด่วน ทำลายโหลด พร้อมใบมีดสายดินที่มองเห็นได้

● การทำงาน: กลไกช่วยสปริงแบบแมนนวล สามารถปิดกระแสไฟฟ้าลัดวงจรได้เต็มที่ (50kA หนึ่งครั้ง)

● อินเทอร์ล็อค: อินเทอร์ล็อคแบบกลไกเฉพาะที่มีตำแหน่งรถเข็นขนาดเล็ก – ไม่สามารถปิดสวิตช์สายดินได้ เว้นแต่รถเข็นขนาดเล็กจะอยู่ในตำแหน่งทดสอบ/ตัดการเชื่อมต่อ

6. ช่องแรงดันต่ำ

● ตั้งอยู่ที่ด้านหน้าด้านบน (สูง 300 มม.) แยกจากชิ้นส่วนไฟฟ้าแรงสูงโดยสิ้นเชิง รีเลย์ป้องกัน (ที่ใช้ไมโครโปรเซสเซอร์) สวิตช์ควบคุม ไฟบ่งชี้ และฟิวส์เสริม

● การเดินสายไฟ: สายเคเบิลรองทั้งหมดมีหมายเลขกำกับไว้ มัดรวมไว้ในท่อ PVC ทนไฟ และเข้าปลายสายบนแผงขั้วต่อพร้อมหน้าสัมผัสสำรอง (สำรองไว้ 20%)

7. การควบคุมการคายประจุบางส่วน

● ตัวนำไฟฟ้าแรงสูงทั้งหมดมีการปัดเศษเพื่อขจัดขอบที่แหลมคม

● ทุกแผงผ่านการทดสอบการคายประจุบางส่วน (≤10pC ที่ 1.1×Ur/√3)

8. ความแม่นยำในการประกอบโรงงาน

● สวิตช์เกียร์แผงบอร์ดไฟฟ้าแรงสูงคงที่ประเภทรถเข็นขนาดเล็กแต่ละประเภทประกอบอยู่บนจิ๊กที่จัดตำแหน่งด้วยเลเซอร์ การวางแนวหน้าสัมผัสที่ไม่ตรงจากรถเข็นขนาดเล็กถึงคงที่คือ <0.5 มม.

● ผลลัพธ์: จัดเรียงได้อย่างราบรื่นโดยไม่ต้องเจียรหรือออกแรง – ไม่มีรถเข็นขนาดเล็กติดแม้ใช้งานมานานหลายปี

เหตุใดจึงเลือก Lugao สำหรับสวิตช์เกียร์แรงดันปานกลางประเภทรถเข็นขนาดเล็ก

· วิศวกรรมตามโครงการ: โครงร่างตู้ พิกัดบัสบาร์ โครงร่างรีเลย์ป้องกัน การกำหนดค่า CT/VT และรายการสายเคเบิลสามารถออกแบบได้ตามแผนภาพบรรทัดเดียว

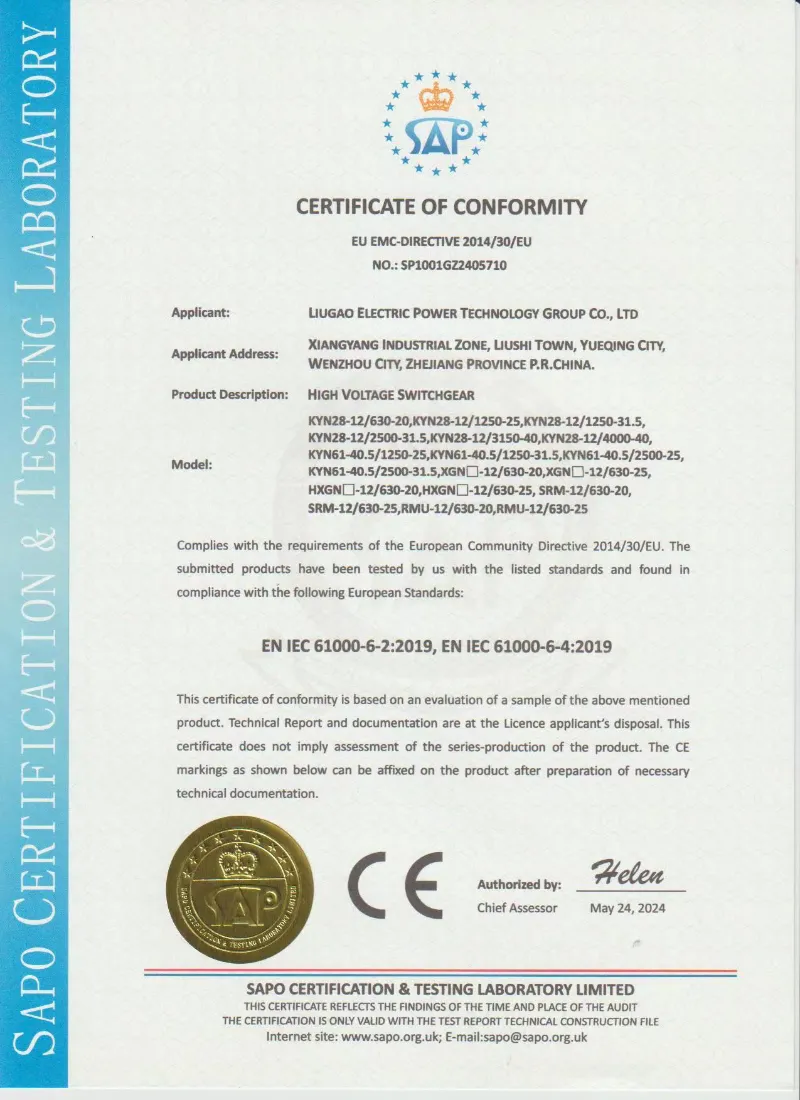

· การผลิตที่ได้มาตรฐาน: สวิตช์เกียร์สามารถผลิตได้ตามมาตรฐาน IEC 62271-200, GB/T 3906, DL/T 404 และข้อกำหนดทางเทคนิคของโครงการ

· การเลือกส่วนประกอบที่ยืดหยุ่น: Lugao VCB, ABB, Siemens, Schneider หรือแบรนด์ส่วนประกอบอื่นๆ ที่ระบุสามารถกำหนดค่าได้ตามความต้องการของโครงการ

· การตรวจสอบตามปกติก่อนจัดส่ง: การทำงานทางกล ฟังก์ชั่นอินเทอร์ล็อค การเดินสายไฟ ฉนวน และการทดสอบการทนต่อความถี่กำลังไฟฟ้าสามารถทำได้ก่อนส่งมอบตามข้อตกลงทางเทคนิค

· การสนับสนุนเอกสารทางเทคนิค: สามารถจัดเตรียมภาพวาดการจัดเตรียมทั่วไป ไดอะแกรมบรรทัดเดียว ไดอะแกรมการเดินสายไฟรอง คำแนะนำการใช้งาน และรายงานการทดสอบตามปกติเพื่อใช้อ้างอิงโครงการ
