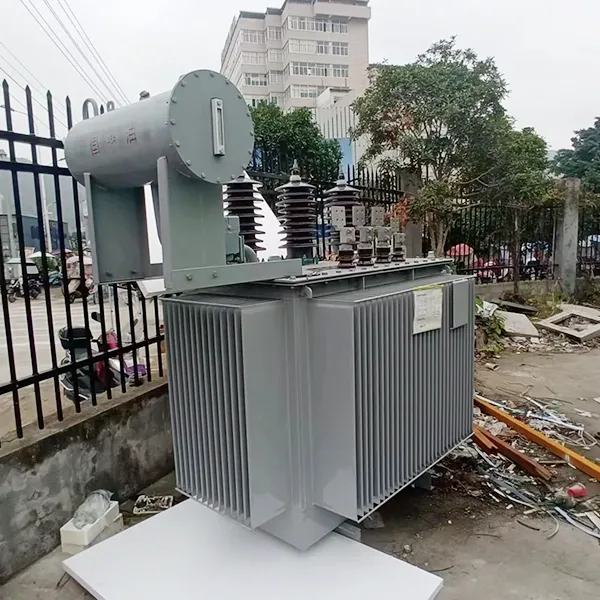

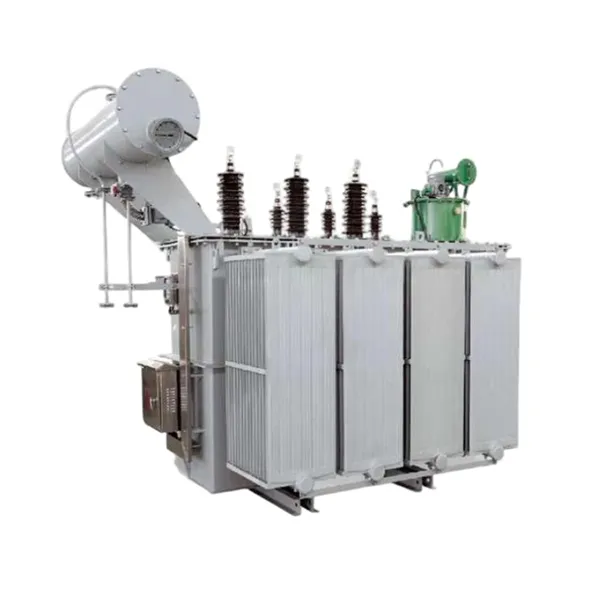

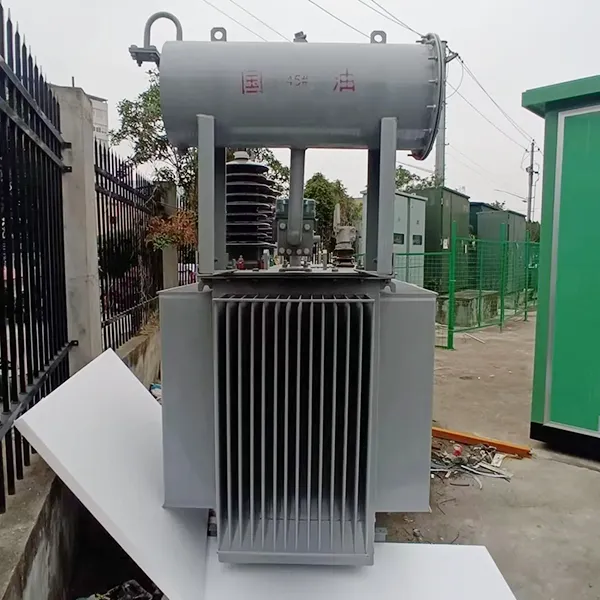

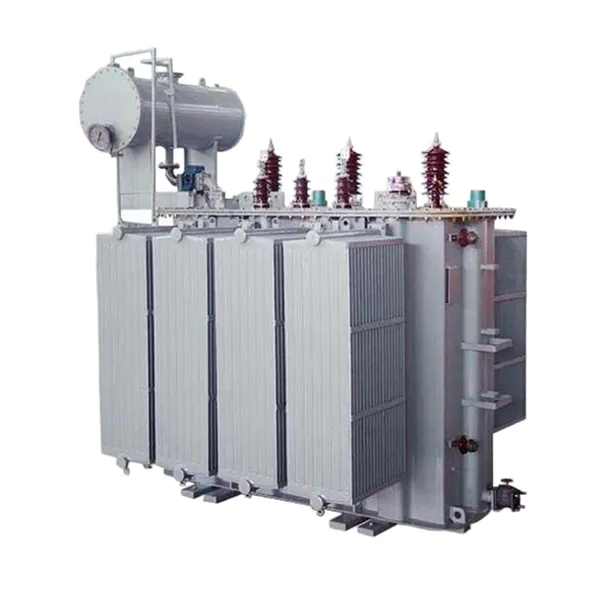

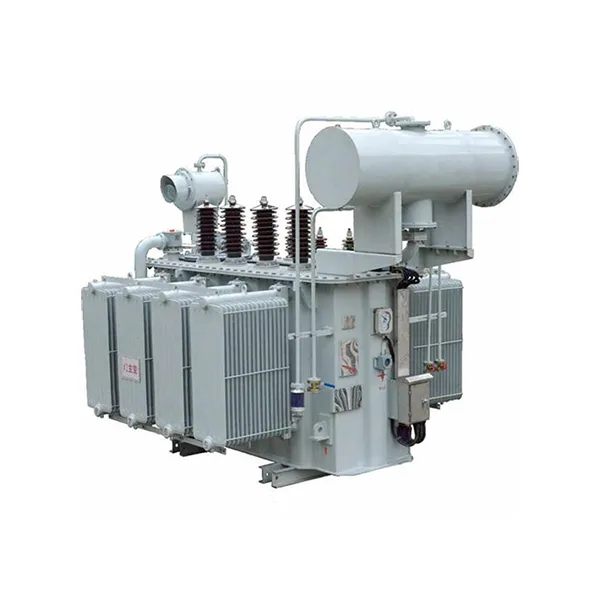

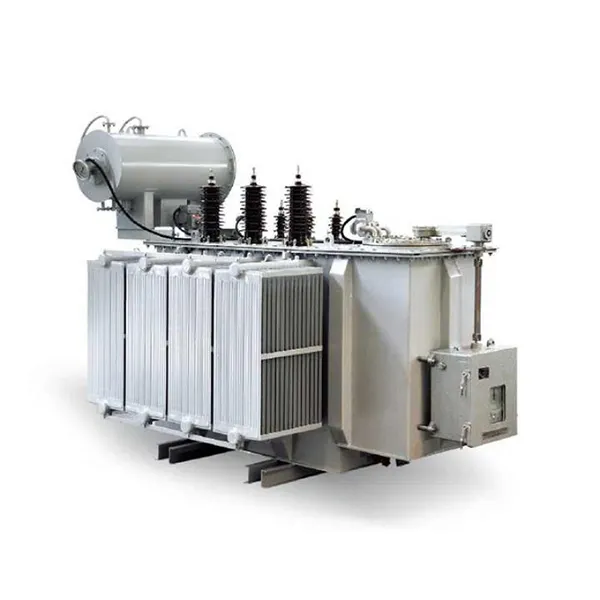

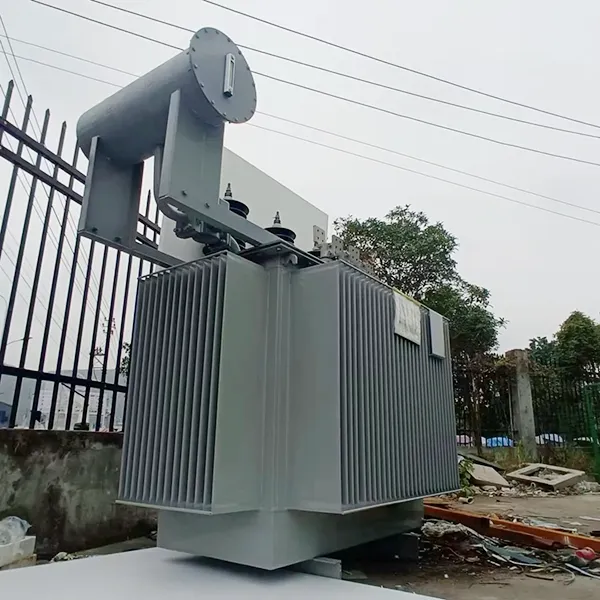

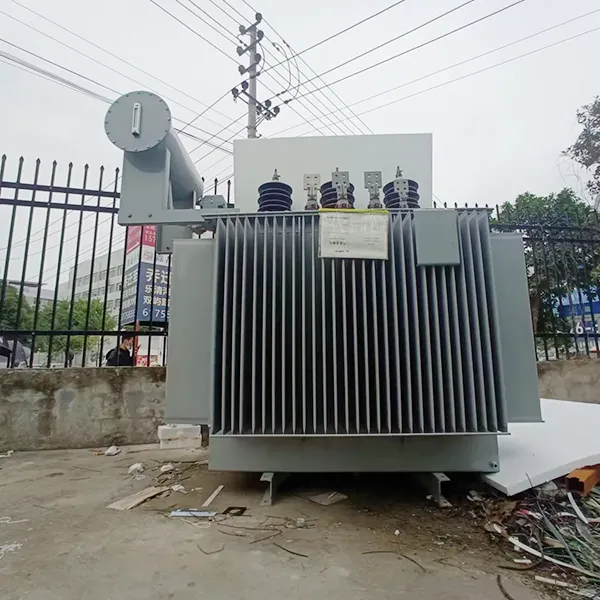

ก้าวขึ้นหม้อแปลงไฟฟ้าแรงดันปานกลางสามเฟส

หม้อแปลงไฟฟ้าแรงดันไฟฟ้าปานกลางแบบขั้นสามเฟสของเราได้รับการออกแบบมาเพื่อแปลงพลังงานแรงดันต่ำ (เช่น 0.4kV) เป็นเอาต์พุตแรงดันไฟฟ้าปานกลาง (เช่น 11kV, 22kV หรือ 33kV) ทำให้สามารถส่งสัญญาณได้อย่างมีประสิทธิภาพในระยะทางไกลหรือบูรณาการเข้ากับเครือข่ายการจำหน่าย ผลิตภัณฑ์นี้จำเป็นสำหรับโครงการพลังงานทดแทน โรงงานอุตสาหกรรม และโรงไฟฟ้าที่ต้องการการยกระดับแรงดันไฟฟ้าที่เชื่อถือได้

หม้อแปลงไฟฟ้ามีแกนเหล็กซิลิกอนที่มีเกรนซึ่งมีความสามารถในการซึมผ่านสูง และขดลวดทองแดงที่ปราศจากออกซิเจน ทำให้มั่นใจได้ว่าจะมีการสูญเสียน้อยที่สุดและมีความเสถียรทางความร้อนสูง ที่ระบบทำความเย็นแบบแช่น้ำมันให้การกระจายความร้อนที่เหนือกว่า ในขณะที่โครงสร้างที่ปิดสนิทช่วยป้องกันสิ่งปนเปื้อนในสิ่งแวดล้อม ลดความจำเป็นในการบำรุงรักษา และยืดอายุการใช้งาน

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

ก้าวขึ้นข้อกำหนดทั่วไปของหม้อแปลงแช่น้ำมันแบบสามเฟส (0.4kV / 11kV)

อุปกรณ์มาตรฐานประกอบด้วย

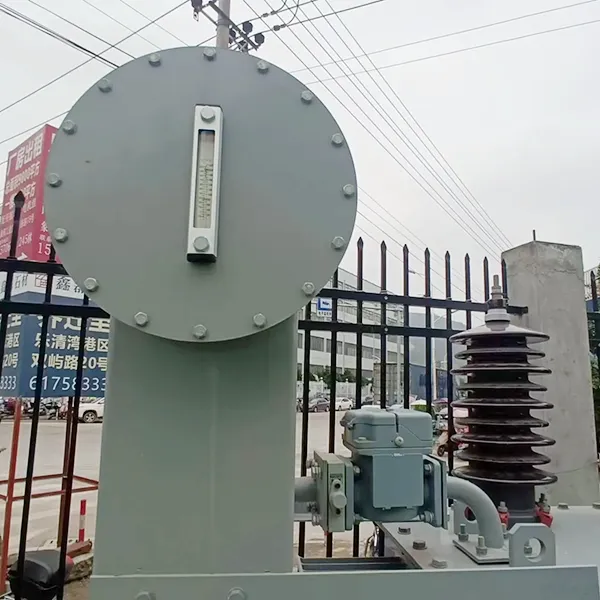

1. เกจวัดระดับน้ำมันพร้อมสัญญาณเตือนระดับต่ำ

2. วาล์วระบายแรงดัน

3. หมุนเทอร์โมมิเตอร์พร้อมหน้าสัมผัสสัญญาณเตือน

4. รีเลย์แก๊สเสริมสำหรับการตรวจจับข้อผิดพลาด

คุณสมบัติของผลิตภัณฑ์และการใช้งาน

คุณสมบัติ

หม้อแปลงไฟฟ้าแรงดันปานกลางสามเฟสที่ก้าวขึ้นมาตรงหรือเกินกว่ามาตรฐานสากล - สอดคล้องกับ IEC 60076, ANSI C57.12, GB1094 และ SANS 780 ทำให้สามารถนำไปใช้ได้ทั่วโลกและเชื่อถือได้

การออกแบบถังลูกฟูกที่ปิดสนิท--ไม่จำเป็นต้องใช้เครื่องอนุรักษ์ ป้องกันการเกิดออกซิเดชันของน้ำมันและความชื้น ทำให้สามารถทำงานได้โดยไม่ต้องบำรุงรักษาเป็นระยะเวลานาน

ความจุเกินพิกัดสูงและความเสถียรทางความร้อน - ระบบระบายความร้อนแบบจุ่มน้ำมันช่วยให้มั่นใจได้ถึงประสิทธิภาพที่มั่นคงแม้ภายใต้สภาวะโหลดสูงอย่างต่อเนื่องหรือแรงดันไฟฟ้าอินพุตที่ผันผวน

การทำงานที่มีเสียงรบกวนต่ำ - โครงสร้างข้อต่อหลักที่ได้รับการปรับปรุงและการออกแบบลดแรงสั่นสะเทือนช่วยลดเสียงรบกวนในการปฏิบัติงาน เหมาะสำหรับที่อยู่อาศัยหรือสภาพแวดล้อมที่ไวต่อเสียงรบกวน

โครงสร้างขนาดกะทัดรัดสำหรับการติดตั้งที่ยืดหยุ่น - การออกแบบแบบโมดูลาร์ช่วยให้สามารถติดตั้งแบบติดตั้งบนเสา ติดตั้งแผ่นรอง หรือสถานีย่อย ปรับให้เข้ากับไซต์งานที่มีพื้นที่จำกัดหรือกลางแจ้ง

ความสามารถในการทนต่อการลัดวงจรที่แข็งแกร่ง - ขดลวดแรงดันต่ำชนิดฟอยล์และโครงสร้างรองรับคอยล์แข็งช่วยให้มั่นใจในความสมบูรณ์ทางกลภายใต้สภาวะความผิดปกติกะทันหัน

ติดตั้งง่ายและบำรุงรักษาต่ำ--ตัวเชื่อมยกที่ได้มาตรฐาน รูยึดฐาน และตัวเลือกการป้อนสายเคเบิลช่วยให้การติดตั้งนอกสถานที่ง่ายขึ้น การออกแบบที่ปิดสนิทช่วยลดการบำรุงรักษาตามปกติ

อายุการใช้งานยาวนานพร้อมการสนับสนุนตลอดอายุการใช้งาน - ออกแบบมาเพื่ออายุการใช้งานขั้นต่ำ 30 ปี พร้อมการสนับสนุนด้านเทคนิคตลอดอายุการใช้งานและความพร้อมของอะไหล่

ช่วงการต๊าปหลายช่วงสำหรับการควบคุมแรงดันไฟฟ้า - ให้ตัวเลือกการต๊าป ±5%, ±2×2.5% ช่วยให้ปรับแรงดันไฟฟ้าได้อย่างแม่นยำเพื่อให้ตรงตามตารางหรือรูปแบบโหลด

ตัวเลือกของเหลวฉนวนที่เป็นมิตรต่อสิ่งแวดล้อม - มีให้เลือกทั้งเอสเทอร์ธรรมชาติ (น้ำมันพืช) หรือของเหลวฉนวนที่มีจุดไฟสูงสำหรับการใช้งานที่คำนึงถึงสิ่งแวดล้อม

ถาม&ตอบ: ก้าวสำคัญในข้อมูลเชิงลึกของ Transformer

ถาม: หม้อแปลง Step Up คืออะไร

ตอบ: หม้อแปลงแบบสเต็ปอัพจะเพิ่มแรงดันไฟฟ้าอินพุตต่ำเป็นแรงดันเอาต์พุตที่สูงขึ้น มีรอบการหมุนบนขดลวดปฐมภูมิน้อยลงและมีการหมุนรอบขดลวดทุติยภูมิมากขึ้น หม้อแปลงชนิดนี้มีความสำคัญอย่างยิ่งต่อระบบพลังงานหมุนเวียน เช่น ฟาร์มพลังงานแสงอาทิตย์และโรงไฟฟ้าพลังงานลม ซึ่งจะต้องเพิ่มกำลังไฟฟ้าแรงดันต่ำที่สร้างขึ้นเพื่อการส่งผ่านโครงข่าย

ถาม: หม้อแปลงแบบ step up นี้ช่วยปรับปรุงประสิทธิภาพการใช้พลังงานได้อย่างไร

ตอบ: หม้อแปลงไฟฟ้าของเราใช้เหล็กซิลิกอนที่มีลายเกรนรีดเย็นที่มีการซึมผ่านสูง โดยมีการออกแบบแกนข้อต่อแบบขั้นบันได สิ่งนี้จะช่วยลดฮิสเทรีซิสและการสูญเสียกระแสไหลวนได้อย่างมาก ลดการสูญเสียที่ไม่มีโหลดและโหลดเมื่อเปรียบเทียบกับหม้อแปลงทั่วไป ซึ่งช่วยลดต้นทุนการดำเนินงานได้โดยตรง

ถาม: เหตุใดระบบทำความเย็นแบบแช่น้ำมันจึงมีความสำคัญสำหรับการใช้งานแบบขั้นบันได

ตอบ: น้ำมันฉนวนให้ทั้งความเป็นฉนวนและการกระจายความร้อนอย่างมีประสิทธิภาพ โดยจะถ่ายเทความร้อนจากแกนกลางและขดลวดไปยังพื้นผิวถัง เพื่อให้มั่นใจว่าการทำงานมีความเสถียรแม้ภายใต้สภาวะโหลดสูงหรืออุณหภูมิสูงอย่างต่อเนื่องตามแบบฉบับของการใช้งานแบบขั้นบันได

ถาม: หม้อแปลงไฟฟ้าแรงดันปานกลางขั้นสามเฟสนี้สามารถใช้กลางแจ้งได้หรือไม่?

ก. ใช่. การออกแบบถังลูกฟูกที่ปิดสนิทช่วยปกป้องส่วนประกอบภายในจากความชื้น ฝุ่น และสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน ทำให้เหมาะสำหรับการติดตั้งกลางแจ้ง เช่น โรงไฟฟ้าพลังงานแสงอาทิตย์ ฟาร์มกังหันลม และสถานีไฟฟ้าย่อยทางอุตสาหกรรม

ข้อดีของคุณสมบัติ

ลดต้นทุนการดำเนินงานลงอย่างมาก: วงจรแม่เหล็กที่ได้รับการปรับปรุงและวัสดุที่มีการสูญเสียต่ำช่วยลดการสูญเสียพลังงาน ลดต้นทุนค่าไฟฟ้าตลอดอายุการใช้งานของหม้อแปลง

ความน่าเชื่อถือในการปฏิบัติงานสูง: การออกแบบที่ทนต่อการลัดวงจรขั้นสูงและระบบฉนวนที่ได้รับการปรับปรุง ช่วยให้มั่นใจได้ว่าการทำงานจะมีเสถียรภาพแม้ภายใต้ความผันผวนของโครงข่ายหรือสภาวะความผิดปกติ

ข้อกำหนดในการบำรุงรักษาต่ำ: โครงสร้างที่ปิดสนิททำให้ไม่จำเป็นต้องเปลี่ยนน้ำมัน และลดความถี่ในการตรวจสอบ ลดเวลาหยุดทำงานและค่าใช้จ่ายในการบำรุงรักษา

การออกแบบที่กะทัดรัดและปรับเปลี่ยนได้: โครงสร้างแบบโมดูลาร์ช่วยให้สามารถติดตั้งได้อย่างยืดหยุ่นในสภาพแวดล้อมที่มีพื้นที่จำกัด ในขณะที่อินเทอร์เฟซมาตรฐานทำให้การรวมเข้ากับสวิตช์เกียร์และระบบควบคุมทำได้ง่ายขึ้น

ผลิตภัณฑ์ปรับให้เข้ากับสิ่งแวดล้อม

สถานการณ์การใช้งาน

ระบบพลังงานทดแทน: เหมาะสำหรับฟาร์มโซลาร์ฟาร์มและโรงไฟฟ้าพลังงานลมเพื่อเพิ่มระดับพลังงานไฟฟ้าแรงดันต่ำที่สร้างขึ้นให้เป็นระดับแรงดันปานกลางสำหรับการเชื่อมต่อโครงข่าย

สิ่งอำนวยความสะดวกทางอุตสาหกรรม: ใช้ในโรงงานผลิตและอุตสาหกรรมหนักที่ต้องยกระดับแรงดันไฟฟ้าต่ำจากเครื่องกำเนิดไฟฟ้าหรืออินเวอร์เตอร์เพื่อจำหน่าย

โครงการโครงสร้างพื้นฐาน: เหมาะสำหรับสนามบิน ทางรถไฟ และศูนย์ข้อมูลที่ต้องการการยกระดับแรงดันไฟฟ้าที่เชื่อถือได้สำหรับระบบสำรองหรือระบบไฟฟ้าหลัก

สถานีไฟฟ้า: ใช้ในสถานีผลิตไฟฟ้าขนาดเล็กที่ต้องเพิ่มแรงดันไฟฟ้าเพื่อส่งสัญญาณในระยะทางไกล

รายละเอียดการผลิต

วัสดุหลักและกระบวนการ

แกนหม้อแปลงแบบสเต็ปอัปถูกสร้างขึ้นโดยใช้เหล็กซิลิกอนที่มีลายเกรนรีดเย็นที่มีการซึมผ่านสูงพร้อมการออกแบบข้อต่อแบบตัก แกนถูกตัดอย่างแม่นยำและซ้อนกันโดยอัตโนมัติเพื่อให้แน่ใจว่ามีการกระจายฟลักซ์แม่เหล็กสม่ำเสมอ ลดการสูญเสียขณะไม่มีโหลดและกระแสแม่เหล็ก

โครงสร้างที่คดเคี้ยว

ขดลวดทั้งแรงดันสูงและแรงดันต่ำพันด้วยตัวนำทองแดงที่ปราศจากออกซิเจน ขดลวดแรงดันต่ำใช้โครงสร้างฟอยล์หรือขดลวดที่มีท่อน้ำมันตามยาว ช่วยเพิ่มความแข็งแรงทางกลและความสามารถในการทนต่อไฟฟ้าลัดวงจร

ฉนวนและระบบทำความเย็น

ใช้น้ำมันแร่คุณภาพสูงหรือของเหลวฉนวนจุดไฟสูงที่เป็นมิตรต่อสิ่งแวดล้อม ระบบฉนวนกระดาษน้ำมันผ่านกระบวนการทำให้แห้งแบบสุญญากาศและเติมน้ำมันเพื่อกำจัดความชื้นและอากาศที่ตกค้าง ทำให้มั่นใจได้ถึงความเป็นฉนวนสูงและความน่าเชื่อถือในระยะยาว

ถังและการปิดผนึก

การออกแบบถังลูกฟูกให้การชดเชยการขยายตัวเนื่องจากความร้อนโดยไม่จำเป็นต้องใช้ตัวป้องกัน โครงสร้างที่ปิดสนิทป้องกันการเกิดออกซิเดชันของน้ำมันและความชื้น ช่วยลดความถี่ในการบำรุงรักษาและยืดอายุของน้ำมัน

ถาม-ตอบ: การผลิตและการประกันคุณภาพ

ถาม: คุณจะมั่นใจได้อย่างไรว่าหม้อแปลงไฟฟ้าแช่น้ำมันสามเฟสแบบสเต็ปอัพสามารถทนต่อการลัดวงจรได้?

ตอบ: หม้อแปลงของเราผ่านการทดสอบการลัดวงจรในห้องปฏิบัติการที่ได้รับการยอมรับในระดับประเทศ การผสมผสานระหว่างขดลวดฟอยล์ ส่วนรองรับคอยล์แข็ง และตัวยึดแบบล็อคตัวเอง ช่วยให้มั่นใจได้ว่าโครงสร้างยังคงไม่บุบสลายภายใต้สภาวะความผิดปกติกะทันหัน

ถาม: คุณปฏิบัติตามมาตรฐานคุณภาพอะไร

ตอบ: ผลิตภัณฑ์ทั้งหมดได้รับการออกแบบ ผลิต และทดสอบตามมาตรฐาน IEC 60076, GB1094 และ ISO 9001:2015 แต่ละหน่วยผ่านการทดสอบตามปกติและประเภทที่ครอบคลุมก่อนส่งมอบ

การออกแบบและการทดสอบหม้อแปลงไฟฟ้าต้องเป็นไปตามมาตรฐานดังต่อไปนี้

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《หม้อแปลงไฟฟ้า》

GB/T6451-2015 《ข้อมูลจำเพาะและข้อกำหนดทางเทคนิคสำหรับหม้อแปลงไฟฟ้ากำลังแช่น้ำมัน》

JB/T3837-2010 《วิธีการรวบรวมการกำหนดประเภทสำหรับผลิตภัณฑ์หม้อแปลงไฟฟ้า》

GB / T311.1-3.11-97 "เทคนิคการประสานงานของฉนวนและการทดสอบไฟฟ้าแรงสูงสำหรับอุปกรณ์ส่งและแปลงไฟฟ้าแรงสูง"

GB10237-88 "ระดับฉนวนและการทดสอบไดอิเล็กทริกสำหรับหม้อแปลงไฟฟ้า - ช่องว่างอากาศฉนวนภายนอก"

GB7595-87 "มาตรฐานคุณภาพสำหรับน้ำมันหม้อแปลงในการให้บริการ"

GB7328-87 《การวัดระดับเสียงสำหรับหม้อแปลงไฟฟ้า》

GB7534-87 《การวัดการคายประจุบางส่วน》

GB/T15164-94 《คู่มือการโหลดสำหรับหม้อแปลงไฟฟ้ากำลังแบบแช่น้ำมัน》

DL/T586-95 《คู่มือทางเทคนิคสำหรับการควบคุมการผลิตของผู้ใช้อุปกรณ์ไฟฟ้า》

GB / T311.1-3.11-97 "เทคนิคการประสานงานของฉนวนและการทดสอบไฟฟ้าแรงสูงสำหรับอุปกรณ์ส่งและแปลงไฟฟ้าแรงสูง"

GB2536-1990 《น้ำมันหม้อแปลง》

JB/T56011-92 《การจำแนกคุณภาพผลิตภัณฑ์สำหรับหม้อแปลงไฟฟ้ากำลังแบบจุ่มน้ำมัน》

ZBK41005-89 《ระดับเสียงของหม้อแปลง 6-220KV》
