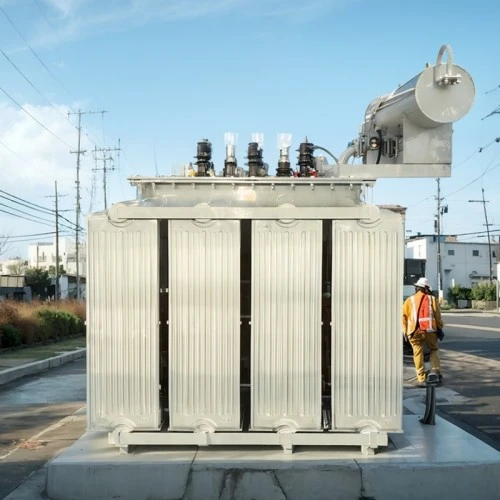

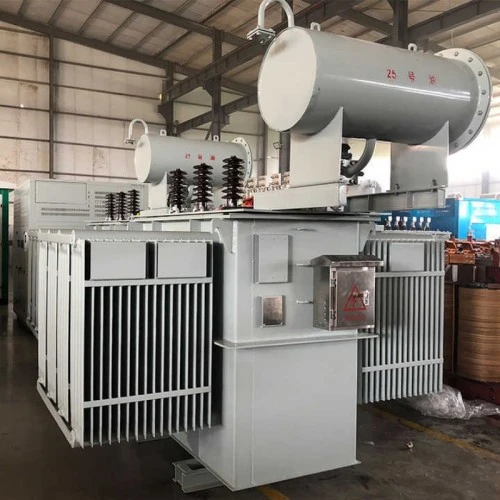

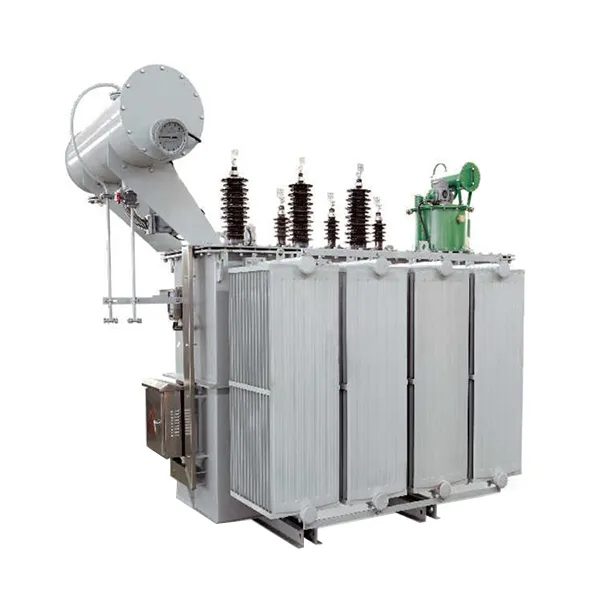

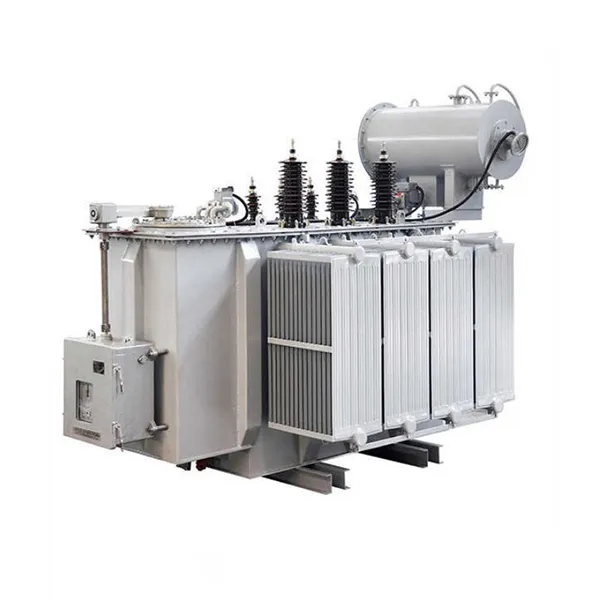

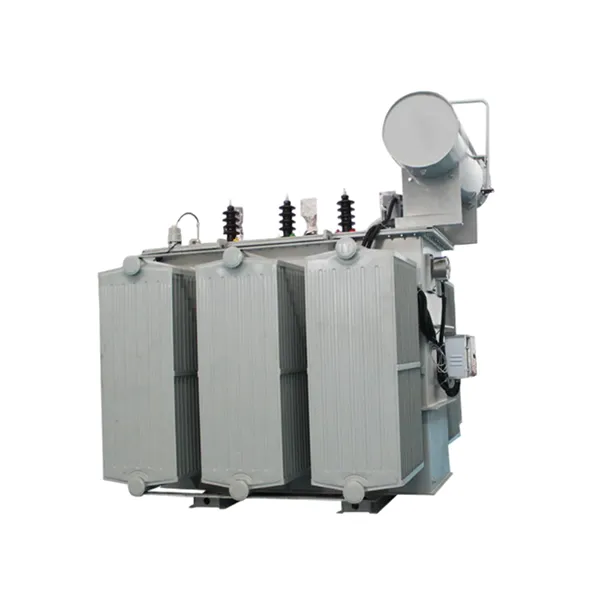

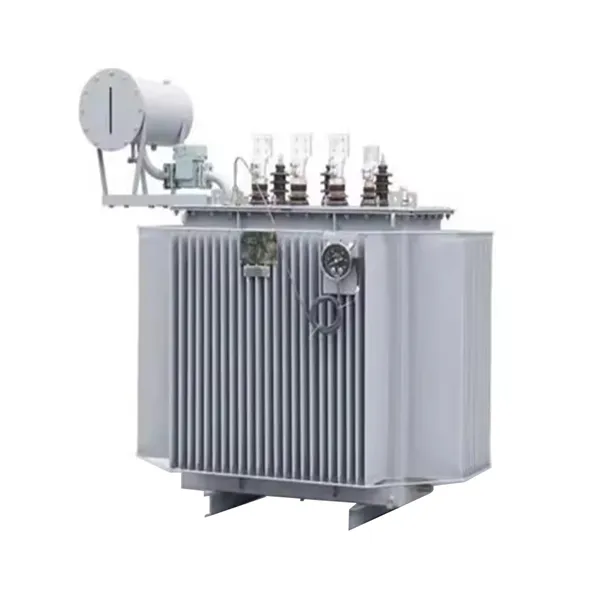

หม้อแปลงไฟฟ้าแรงสูงกลางแจ้งแบบแช่น้ำมัน 500kva

หม้อแปลงไฟฟ้าแรงสูงกลางแจ้งแบบจุ่มน้ำมันแบบสามเฟส ซึ่งมีพิกัด 500kVA นี้ ได้รับการออกแบบมาเพื่อลดแรงดันไฟฟ้าสูง เช่น 10kV หรือ 35kV ให้เป็นระดับแรงดันไฟฟ้าต่ำ เช่น 0.4kV ทำให้เหมาะสำหรับระบบจำหน่ายบริเวณเทอร์มินัล หม้อแปลงมีแกนที่สร้างจากเหล็กซิลิกอนเกรนรีดเย็นที่มีการซึมผ่านสูง พร้อมการออกแบบข้อต่อแบบขั้นบันได ช่วยลดฮิสเทรีซิสและการสูญเสียกระแสไหลวนได้อย่างมีประสิทธิภาพ ค่าการสูญเสียขณะไม่มีโหลดมีประสิทธิภาพเหนือกว่ามาตรฐานระดับชาติอย่างมาก

ขดลวดทั้งไฟฟ้าแรงสูงและแรงต่ำทำจากตัวนำทองแดงที่ปราศจากออกซิเจน ขดลวดแรงดันต่ำใช้โครงสร้างแบบฟอยล์พันด้วยท่อน้ำมันตามยาว ซึ่งช่วยเพิ่มความแข็งแรงทางกลและความสามารถในการทนต่อไฟฟ้าลัดวงจรได้อย่างมาก การออกแบบถังลูกฟูกแบบปิดสนิทช่วยกระจายความร้อนได้ดีเยี่ยมพร้อมทั้งชดเชยการเปลี่ยนแปลงปริมาณน้ำมันโดยอัตโนมัติ การออกแบบนี้ป้องกันการสัมผัสระหว่างน้ำมันที่เป็นฉนวนกับอากาศโดยรอบ กำจัดการเกิดออกซิเดชันของน้ำมันและความชื้น ซึ่งจะช่วยยืดอายุการใช้งาน

หม้อแปลงจุ่มน้ำมันรองรับช่วงการต๊าปหลายช่วง (±5%, ±2×2.5%) เพื่อรองรับความผันผวนของแรงดันไฟฟ้าของกริด โครงสร้างที่กะทัดรัดและทนทานเหมาะกับการติดตั้งแบบยึดกับเสา แท่น หรือระดับพื้นดินกลางแจ้ง เพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ในสภาพอากาศที่หลากหลาย

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

คุณสมบัติของผลิตภัณฑ์และการใช้งาน

คุณสมบัติที่สำคัญ

ประสิทธิภาพการใช้พลังงานสูง: ใช้เหล็กซิลิกอนที่มีการซึมผ่านสูงและโครงสร้างแกนที่ได้รับการปรับปรุง ช่วยลดการสูญเสียที่ไม่มีโหลดได้มากกว่า 15% เมื่อเทียบกับผลิตภัณฑ์ทั่วไป ช่วยประหยัดพลังงานที่วัดผลได้ตลอดอายุการใช้งานของอุปกรณ์

โครงสร้างที่ปิดสนิท: การออกแบบถังลูกฟูกช่วยลดความจำเป็นในการอนุรักษ์ ป้องกันการเกิดออกซิเดชันของน้ำมันและการดูดซับความชื้น ช่วยให้สามารถทำงานได้โดยไม่ต้องบำรุงรักษา

ทนทานต่อสภาพอากาศที่เหนือกว่า: ทำงานได้อย่างน่าเชื่อถือในอุณหภูมิแวดล้อมตั้งแต่ -25°C ถึง +40°C และที่ระดับความสูงไม่เกิน 1,000 เมตร การป้องกันระดับ IP54 ช่วยให้มั่นใจได้ถึงความทนทานต่อฝุ่นและฝน

ความสามารถในการทนต่อการลัดวงจรสูง: ขดลวดได้รับการเสริมแรงทางกลไกด้วยระบบจับยึดที่แข็งแกร่ง โดยผ่านการทดสอบแรงกระแทกจากการลัดวงจร เพื่อให้มั่นใจในความปลอดภัยระหว่างข้อผิดพลาดของกริด

การติดตั้งที่ยืดหยุ่น: ขนาดกะทัดรัดรองรับการติดตั้งแบบยึดกับเสา แท่น หรือระดับพื้นดิน ปรับให้เข้ากับข้อจำกัดของไซต์งานทั้งในเมืองและในชนบท

สถานการณ์การใช้งานหลัก

เครือข่ายการจำหน่ายไฟฟ้าในเมือง: เหมาะสำหรับพื้นที่พักอาศัย ย่านการค้า และสวนอุตสาหกรรมที่จำเป็นต้องมีการจ่ายไฟที่สถานีปลายทางที่เชื่อถือได้

สิ่งอำนวยความสะดวกทางอุตสาหกรรม: ให้พลังงานแรงดันต่ำที่เสถียรแก่โรงงานผลิต สายการผลิต และเครื่องจักรกลหนัก จัดการโหลดที่ผันผวนได้อย่างง่ายดาย

โครงการพลังงานทดแทน: ใช้กันอย่างแพร่หลายในระบบผลิตไฟฟ้าโซลาร์เซลล์และพลังงานลมสำหรับการใช้งานแบบขั้นบันไดหรือแบบกระจายสินค้า โดยมีความสามารถในการปรับตัวให้เข้ากับสภาพแวดล้อมกลางแจ้งได้ดี

การก่อสร้างโครงสร้างพื้นฐาน: นำไปใช้ในสนามบิน ระบบรถไฟใต้ดิน โรงพยาบาล และศูนย์ข้อมูลที่ซึ่งความน่าเชื่อถือของแหล่งจ่ายไฟสูงเป็นสิ่งสำคัญ

แหล่งจ่ายไฟชั่วคราวและฉุกเฉิน: การออกแบบที่กะทัดรัดและเคลื่อนย้ายได้ทำให้เหมาะสำหรับสถานีย่อยชั่วคราวหรือสถานการณ์การซ่อมแซมฉุกเฉิน

รายละเอียดการผลิต

วัสดุหลักและกระบวนการผลิต

แกนผลิตขึ้นโดยใช้เหล็กซิลิกอนที่มีลายเกรนรีดเย็นที่มีการซึมผ่านสูง พร้อมการออกแบบข้อต่อแบบขั้นบันได 45° การเคลือบแกนถูกตัดเฉือนอย่างแม่นยำและซ้อนกันโดยอัตโนมัติเพื่อให้แน่ใจว่าข้อต่อแน่นและเส้นทางแม่เหล็กสม่ำเสมอ แกนยึดอย่างแน่นหนาด้วยเทปแก้วกึ่งแห้ง ช่วยลดการสั่นสะเทือนและเสียงรบกวน ขณะเดียวกันก็ลดการสูญเสียน้ำหนักขณะไม่มีโหลด

โครงสร้างที่คดเคี้ยว

ขดลวดทั้งแรงดันสูงและแรงดันต่ำถูกพันโดยใช้ตัวนำทองแดงที่ปราศจากออกซิเจน ซึ่งมีค่าการนำไฟฟ้าสูงและการสูญเสียความต้านทานต่ำ ขดลวดแรงดันต่ำใช้โครงสร้างแบบฟอยล์พันด้วยฉนวนระหว่างชั้นที่สม่ำเสมอและท่อน้ำมันตามยาว ซึ่งช่วยเพิ่มความแข็งแรงทางกลและความสามารถในการทนต่อการลัดวงจรได้อย่างมาก

ฉนวนและระบบทำความเย็น

น้ำมันฉนวนแร่คุณภาพสูงทำหน้าที่เป็นทั้งตัวกลางไดอิเล็กทริกและสารหล่อเย็น ให้ความเสถียรทางเคมีและความเป็นฉนวนที่ดีเยี่ยม ระบบฉนวนกระดาษน้ำมันผ่านกระบวนการทำให้แห้งแบบสุญญากาศและเติมน้ำมันอย่างเข้มงวด เพื่อขจัดความชื้นและฟองอากาศที่ตกค้าง ทำให้มั่นใจได้ว่าแรงดันไฟฟ้าเริ่มต้นการคายประจุบางส่วนจะสูงกว่าข้อกำหนดมาตรฐาน

โครงสร้างถังและการซีล

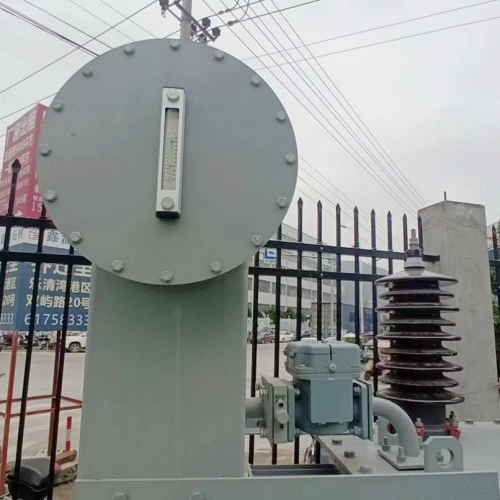

ถังมีการออกแบบแผงลูกฟูกที่ให้ทั้งการกระจายความร้อนและการชดเชยการขยายตัวทางความร้อน โดยไม่จำเป็นต้องใช้ตัวอนุรักษ์ภายนอก โครงสร้างที่ปิดสนิทช่วยป้องกันการเกิดออกซิเดชันของน้ำมันและความชื้น ทำให้มั่นใจได้ว่าการทำงานไม่จำเป็นต้องบำรุงรักษาตลอดอายุการใช้งานของหม้อแปลง วาล์วระบายแรงดันและเกจวัดระดับน้ำมันมีไว้เป็นคุณสมบัติด้านความปลอดภัยมาตรฐาน

การประกันคุณภาพและการทดสอบ

แต่ละ หม้อแปลงไฟฟ้าแรงสูงกลางแจ้งแช่น้ำมัน ผ่านการทดสอบตามปกติและประเภทที่ครอบคลุมก่อนส่งมอบ รวมถึงการวัดการสูญเสียขณะไม่มีโหลดและการสูญเสียโหลด การทดสอบอิมพีแดนซ์การลัดวงจร การทดสอบการทนต่อแรงดันไฟฟ้าเกินแบบเหนี่ยวนำ การทดสอบการคายประจุบางส่วน และการทดสอบแรงกระตุ้นฟ้าผ่า ตัวบ่งชี้ประสิทธิภาพหลักทั้งหมดเกินข้อกำหนดของทั้งมาตรฐานระดับชาติและข้อกำหนด IEC จึงรับประกันการทำงานที่มั่นคงในระยะยาวภายใต้สภาพสนามที่ซับซ้อน

ถามตอบ: ข้อมูลเชิงลึกของผลิตภัณฑ์ที่สำคัญ

คำถามที่ 1: หม้อแปลงไฟฟ้าแรงสูงกลางแจ้งแบบฝังน้ำมันขนาด 500kVA คืออะไร และใช้ที่ไหน

ตอบ: หม้อแปลงนี้จะลดแรงดันไฟฟ้าสูง เช่น 10kV หรือ 35kV ลงเป็นระดับแรงดันไฟฟ้าต่ำ เช่น 0.4kV โดยมีความจุ 500kVA มีการใช้กันอย่างแพร่หลายในเครือข่ายการกระจายสินค้าในเมือง สวนอุตสาหกรรม โครงการพลังงานหมุนเวียน และการใช้งานโครงสร้างพื้นฐานที่การติดตั้งกลางแจ้งและความน่าเชื่อถือในระยะยาวถือเป็นสิ่งสำคัญ

คำถามที่ 2: อะไรทำให้หม้อแปลงนี้ประหยัดพลังงาน?

ตอบ: ประสิทธิภาพการใช้พลังงานเกิดขึ้นได้จากการใช้เหล็กซิลิกอนที่มีเม็ดเกรนซึ่งมีการซึมผ่านสูงและการออกแบบข้อต่อแกนที่ได้รับการปรับปรุงให้เหมาะสม คุณสมบัติเหล่านี้ลดการสูญเสียขณะไม่มีโหลดได้มากกว่า 15% เมื่อเทียบกับผลิตภัณฑ์ทั่วไป ซึ่งช่วยประหยัดพลังงานไฟฟ้าได้อย่างมากตลอดอายุการใช้งานของหม้อแปลงไฟฟ้า

Q3: โครงสร้างที่ปิดสนิทมีประโยชน์อย่างไร?

ตอบ: ถังกระดาษลูกฟูกที่ปิดสนิทไม่จำเป็นต้องใช้ระบบอนุรักษ์และระบบระบายอากาศ ป้องกันไม่ให้น้ำมันฉนวนสัมผัสกับอากาศในชั้นบรรยากาศ หลีกเลี่ยงการเกิดออกซิเดชันและการดูดซับความชื้น ซึ่งจะช่วยลดความต้องการในการบำรุงรักษาและยืดอายุการใช้งานของทั้งน้ำมันและหม้อแปลงไฟฟ้า

คำถามที่ 4: หม้อแปลงนี้ทำงานอย่างไรภายใต้สภาวะไฟฟ้าลัดวงจร?

ตอบ: หม้อแปลงไฟฟ้าแรงสูงกลางแจ้งแบบฝังน้ำมันขนาด 500kVA ได้รับการออกแบบให้มีโครงสร้างขดลวดเสริมแรงทางกลไกและระบบจับยึดที่แข็งแกร่ง โดยผ่านการทดสอบแรงกระแทกจากการลัดวงจรในห้องปฏิบัติการทดสอบที่ได้รับการยอมรับในระดับประเทศ จึงมั่นใจได้ถึงประสิทธิภาพและความปลอดภัยที่เชื่อถือได้ในระหว่างที่เกิดข้อผิดพลาดของกริด

Q5: มีการรับประกันและการสนับสนุนหลังการขายอะไรบ้าง?

ตอบ: เราเสนอการรับประกัน 5 ปี ซึ่งครอบคลุมถึงข้อบกพร่องในการผลิตภายใต้การใช้งานปกติ มีการสนับสนุนด้านเทคนิคตลอดอายุการใช้งานและความพร้อมของอะไหล่ ในกรณีที่เกิดความล้มเหลว เราจะตอบกลับภายในหนึ่งชั่วโมงหลังจากได้รับการแจ้งเตือน และส่งบุคลากรด้านเทคนิคภายใน 24 ชั่วโมงภายในประเทศ หม้อแปลงไฟฟ้าได้รับการออกแบบให้มีอายุการใช้งานไม่ต่ำกว่า 30 ปี

ทำไมต้องเลือกลูกเกาพาวเวอร์?

การรับรองและการประกันคุณภาพ

ได้รับการรับรองระบบการจัดการคุณภาพ ISO 9001:2008

เครื่องหมาย CE

รายงานการทดสอบประเภทจากศูนย์ควบคุมและทดสอบคุณภาพหม้อแปลงไฟฟ้าแห่งชาติ

การทดสอบตามปกติ 100% ก่อนส่งมอบ: การสูญเสียขณะไม่มีโหลด, การสูญเสียโหลด, ความต้านทานไฟฟ้าลัดวงจร, แรงดันไฟฟ้าเกินเหนี่ยวนำ, การคายประจุบางส่วน, แรงกระตุ้นฟ้าผ่า และอื่นๆ

บรรจุภัณฑ์และการจัดส่ง

บรรจุภัณฑ์: ลังไม้หรือบรรจุภัณฑ์แบบห่อหุ้มที่ทนต่อสภาพอากาศ เหมาะสำหรับการขนส่งทางทะเล ทางบก หรือทางรถไฟ

เงื่อนไขการจัดส่ง: เติมน้ำมัน ปิดผนึก พร้อมด้วยรายงานการทดสอบจากโรงงาน คู่มือการใช้งาน และแบบการติดตั้ง

อุปกรณ์มาตรฐาน: เกจวัดระดับน้ำมัน, วาล์วระบายแรงดัน, เทอร์โมมิเตอร์แบบไดอัล, บูช, โบลท์กราวด์ และชุดฮาร์ดแวร์ครบชุด

ความมุ่งมั่นในการบริการหลังการขาย

การรับประกัน 5 ปี: ซ่อมแซมหรือเปลี่ยนฟรีสำหรับปัญหาด้านคุณภาพที่เกิดขึ้นภายใต้การใช้งานปกติหลังจากการว่าจ้าง

การสนับสนุนบริการตลอดอายุการใช้งาน: ความช่วยเหลือด้านเทคนิคและความพร้อมของอะไหล่ตลอดวงจรชีวิตผลิตภัณฑ์

อายุการใช้งานการออกแบบ 30 ปี: สร้างด้วยวัสดุคุณภาพสูงเพื่อให้มั่นใจในความน่าเชื่อถือในระยะยาว

การตอบสนองฉุกเฉิน: การตอบสนองภายในหนึ่งชั่วโมงนับจากการแจ้งเตือนข้อผิดพลาด บริการถึงที่ภายในประเทศภายใน 24 ชม.
