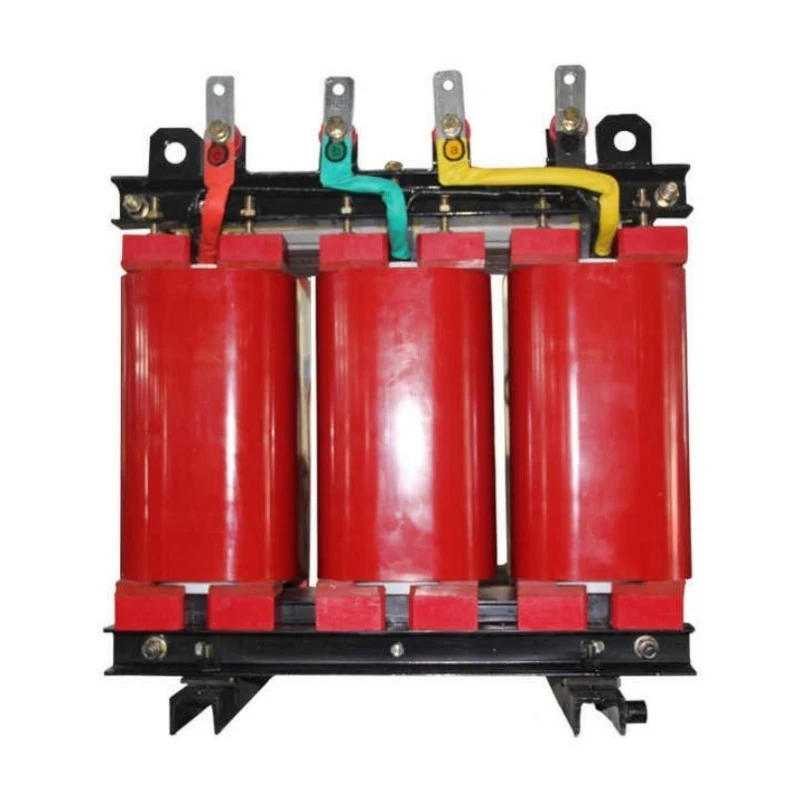

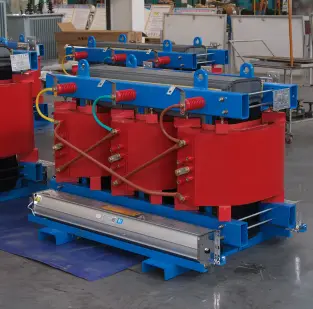

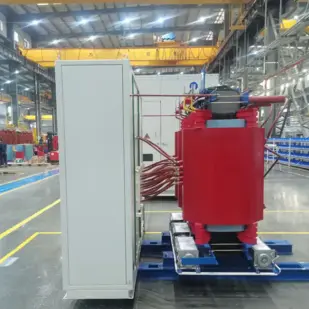

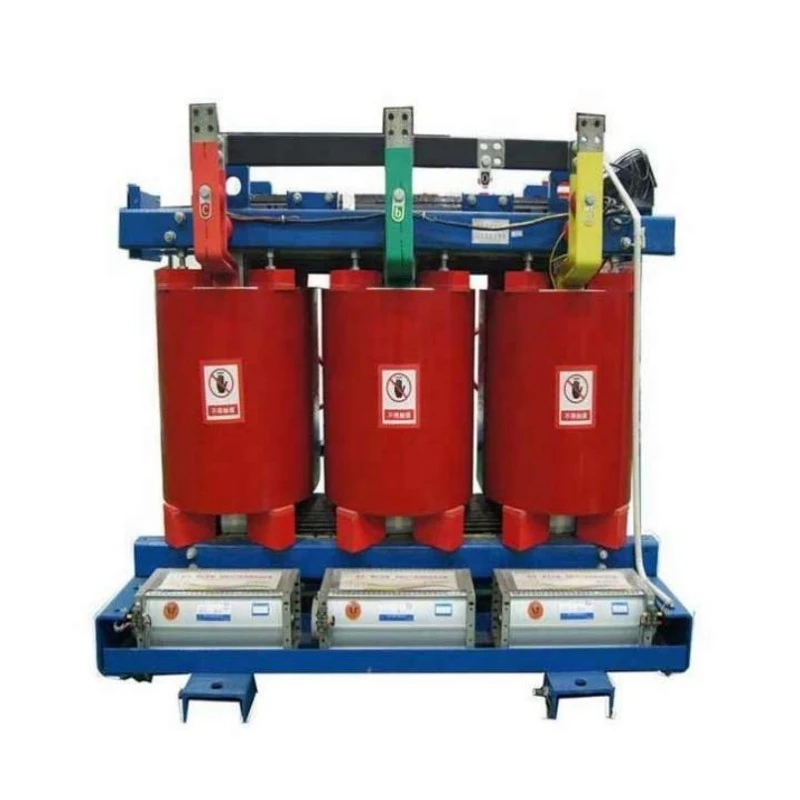

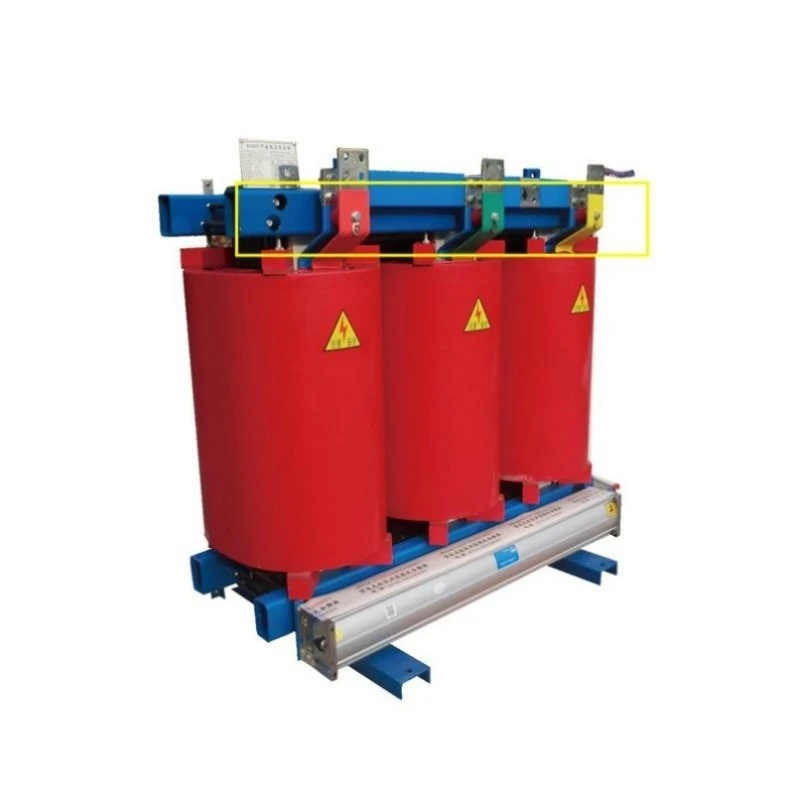

หม้อแปลงชนิดแห้งอีพอกซีเรซินระบายความร้อนด้วยอากาศ

มันคืออะไร?

หม้อแปลงไฟฟ้าชนิดแห้งอีพอกซีเรซินระบายความร้อนด้วยอากาศเป็นอุปกรณ์แปลงพลังงานที่ไร้น้ำมัน โดยขดลวดแรงดันสูงและแรงต่ำทั้งหมดถูกห่อหุ้มด้วยอีพอกซีเรซินแบบหล่อทั้งหมดภายใต้แรงดันสุญญากาศ ต่างจากหม้อแปลงทั่วไปที่ใช้น้ำมันแร่หรือของเหลวสังเคราะห์เป็นฉนวนและทำความเย็น อุปกรณ์นี้ใช้เฉพาะอากาศเป็นตัวกลางในการทำความเย็น ไม่ว่าจะเป็นการพาความร้อนตามธรรมชาติ (AN) หรืออากาศบังคับ (AF) ที่เป็นอุปกรณ์เสริม อีพอกซีเรซินทำหน้าที่สามหน้าที่: ฉนวนไฟฟ้าหลัก การป้องกันเชิงกลจากความชื้นและสิ่งปนเปื้อน และโครงสร้างที่แข็งแกร่งที่ทนทานต่อแรงลัดวงจร

มันทำอะไร?

การแปลงแรงดันไฟฟ้า : ลดแรงดันไฟฟ้าปานกลาง (6kV, 10kV, 20kV, 35kV) ให้เป็นแรงดันไฟฟ้าการใช้งาน (208V, 400V, 480V, 690V) สำหรับโหลดอุตสาหกรรม เชิงพาณิชย์ และที่อยู่อาศัย หรือเพิ่มแรงดันไฟฟ้าสำหรับการเชื่อมต่อโครงข่ายพลังงานหมุนเวียน

การกระจายพลังงานไฟฟ้าแบบปลอดภัยจากอัคคีภัย : จ่ายไฟฟ้าภายในอาคาร ที่จอดรถใต้ดิน โรงพยาบาล และศูนย์ข้อมูลที่ห้ามใช้หม้อแปลงที่เติมน้ำมันตามรหัสอัคคีภัย อีพ็อกซี่ชนิดดับไฟได้เอง (พิกัด UL 94 V-0) จะไม่แพร่กระจายเปลวไฟ

พลังงานสะอาดสำหรับโหลดที่ละเอียดอ่อน : ให้การแยกระหว่างวงจรปฐมภูมิและทุติยภูมิ กรองฮาร์โมนิค ลดไฟกระชาก และกำจัดกราวด์ลูปที่รบกวนอุปกรณ์สร้างภาพทางการแพทย์ เครื่องจักร CNC และเครื่องมือในห้องปฏิบัติการ

การทำงานในสภาพแวดล้อมกลางแจ้งและรุนแรง : ด้วยตัวเลือกกรอบหุ้ม IP54 หรือ IP65 หม้อแปลงไฟฟ้าทนทานต่อฝน หิมะ พายุฝุ่น ละอองเกลือ และอุณหภูมิสุดขั้วตั้งแต่ -30°C ถึง +55°C โดยไม่ทำให้ประสิทธิภาพลดลง

โดยพื้นฐานแล้ว หม้อแปลงชนิดแห้งอีพอกซีเรซินแบบระบายความร้อนด้วยอากาศเป็นตัวเลือกที่ต้องการเมื่อใดก็ตามที่ความปลอดภัย การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม และความน่าเชื่อถือในระยะยาวไม่สามารถต่อรองได้

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

คุณลักษณะของผลิตภัณฑ์และการใช้งาน (รูปแบบถามตอบ)

คำถามที่ 1: อะไรทำให้ฉนวนอีพอกซีเรซินเหนือกว่าการออกแบบแผลเปิด

ตอบ: ข้อดีหลักสามประการ ประการแรก ภูมิคุ้มกันความชื้น — อีพ็อกซี่ไม่ดูดความชื้น หม้อแปลงชนิดแห้งอีพอกซีเรซินระบายความร้อนด้วยอากาศจะรีสตาร์ททันทีหลังจากปิดเครื่องไปหลายสัปดาห์โดยมีความชื้น 100% ในขณะที่ยูนิตแบบเปิดต้องได้รับความร้อนก่อน ประการที่สอง การป้องกันการปนเปื้อน — ฝุ่นที่เป็นสื่อกระแสไฟฟ้าไม่สามารถเจาะพื้นผิวอีพ็อกซี่ที่เป็นของแข็งได้ จึงช่วยขจัดความเสี่ยงในการติดตามและการเกิดวาบไฟตามผิว ประการที่สาม ความแข็งแรงทางกล — ขดลวดแบบห่อหุ้มทนทานต่อแรงลัดวงจรได้สูงถึง 25 เท่าของกระแสไฟฟ้าที่กำหนดโดยไม่มีการเสียรูป

การประยุกต์ใช้งาน: ศูนย์ข้อมูล — ความเสี่ยงในการสะสมของฝุ่นเป็นศูนย์ การทำงานที่เงียบต่ำกว่า 55dB และอีพ็อกซี่แบบดับไฟได้เอง ตรงตามข้อกำหนด NFPA 75 สำหรับห้องอุปกรณ์ไอที

คำถามที่ 2: สามารถใช้งานกลางแจ้งโดยไม่มีน้ำมันได้อย่างไร

ตอบ: ด้วยตัวเครื่องระดับ IP54/IP65 (สแตนเลสสตีล หลังคากันฝนลาด ช่องระบายอากาศแบบเขาวงกต) หม้อแปลงนี้ทนทานต่อฝน ฝุ่น และสเปรย์เกลือ ขดลวดอีพ็อกซี่ต้านทานการกัดกร่อนได้ดีกว่าหม้อน้ำที่เติมน้ำมัน สำหรับพื้นที่ชายฝั่งทะเล มีตู้สแตนเลส 316 จำหน่าย

การประยุกต์ใช้งาน: ฟาร์มโซลาร์ฟาร์มและสวนลม — สถานที่ห่างไกลที่ไม่มีพนักงานได้รับประโยชน์จากการเก็บตัวอย่างน้ำมันเป็นศูนย์ การตรวจสอบการรั่วไหลเป็นศูนย์ และไม่มีระบบดับเพลิง เครื่องทำงานโดยไม่มีใครดูแลเป็นเวลาหลายปีในอุณหภูมิสุดขั้วตั้งแต่ -30°C ถึง +55°C

คำถามที่ 3: สามารถรับมือกับไฟกระชากและการโอเวอร์โหลดของมอเตอร์ได้หรือไม่

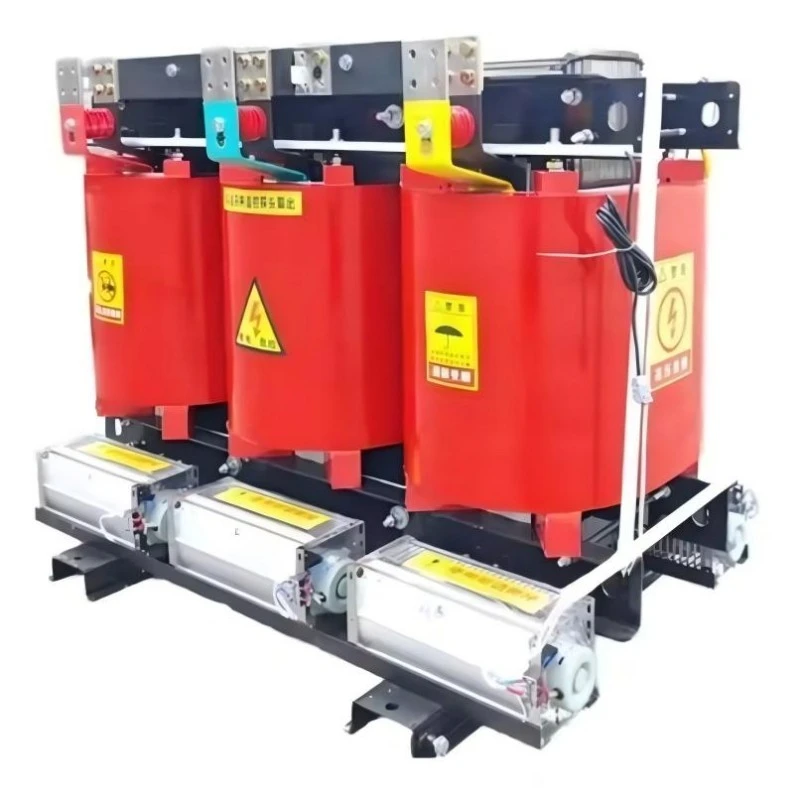

ก. ใช่. ฉนวนคลาส H (180°C) ช่วยให้โอเวอร์โหลดได้อย่างต่อเนื่อง 110% ภายใต้การทำความเย็นตามธรรมชาติ (AN) และ 130% เป็นเวลา 30 นาที ด้วยตัวเลือกการบังคับอากาศ (AF) ความจุเพิ่มขึ้น 20-25% — พัดลมเริ่มทำงานอัตโนมัติที่ 80°C สำหรับการโอเวอร์โหลดแบบไซคลิกขั้นรุนแรงเกิน 150% โปรดปรึกษาวิศวกรของเรา

การใช้งาน: การผลิตทางอุตสาหกรรม — สายการผลิตยานยนต์และโรงงานปั๊มขึ้นรูปต้องเผชิญกับการแกว่งโหลดอย่างรุนแรง ความต้านทานต่ำ (4-6%) จะรักษาระดับแรงดันไฟฟ้าให้อยู่ภายใน ±3% ในขณะที่ขดลวดอีพอกซีทนทานต่อการสั่นสะเทือนที่อาจจะทำให้รอยเชื่อมหม้อน้ำที่เต็มไปด้วยน้ำมันแตกร้าว

คำถามที่ 4: ไม่ต้องบำรุงรักษาจริงหรือ

ตอบ: หม้อแปลงหลักไม่จำเป็นต้องเปลี่ยนน้ำมัน ไม่มีการทดสอบอิเล็กทริก ไม่มีการกรอง และไม่ต้องเปลี่ยนปะเก็น การตรวจสอบง่ายๆ สามครั้งทุกๆ 12-24 เดือน: ทำความสะอาดบานเกล็ด/พัดลมด้วยอากาศอัด ขั้วต่อตรวจสอบแรงบิด และตรวจสอบตู้ ความพยายามทั้งหมดต่อปี: ต่ำกว่าสองชั่วโมงโดยช่างไฟฟ้าที่มีคุณสมบัติเหมาะสม

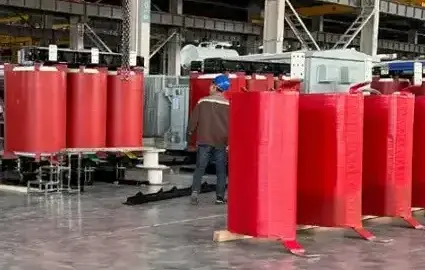

รายละเอียดการผลิต — อะไรทำให้ลูกาโอเหนือกว่าคู่แข่ง

คำถามที่พบบ่อย (ถาม & ตอบ)

คำถามที่ 1: ประสิทธิภาพที่แท้จริงของหม้อแปลงชนิดแห้งอีพอกซีเรซินแบบระบายความร้อนด้วยอากาศคืออะไร และจะลดลงเมื่อเวลาผ่านไปหรือไม่

ตอบ: ประสิทธิภาพที่โหลด 75% (จุดปฏิบัติงานทั่วไป) คือ 98.7% สำหรับหน่วยขนาด 1,000kVA และเพิ่มขึ้นเป็น 99.1% สำหรับหน่วยขนาด 2,500kVA ประสิทธิภาพถูกกำหนดโดยการสูญเสียแกน (ค่าคงที่ ขึ้นอยู่กับคุณภาพของเหล็กซิลิกอน) และการสูญเสียทองแดง (ขึ้นอยู่กับโหลดกำลังสอง) ข้อได้เปรียบที่สำคัญของหม้อแปลงชนิดแห้งอีพอกซีเรซินแบบระบายความร้อนด้วยอากาศคือประสิทธิภาพไม่ลดลงเมื่อเวลาผ่านไป เนื่องจากการห่อหุ้มด้วยอีพ็อกซี่ช่วยป้องกันความชื้นที่จะเพิ่มการสูญเสีย หม้อแปลงที่เติมน้ำมันมักจะมีประสิทธิภาพลดลงหลังจากผ่านไป 10-15 ปี เนื่องจากน้ำมันเสื่อมคุณภาพและมีความชื้นในฉนวนกระดาษเพิ่มขึ้น หน่วยอีพ็อกซี่ของเราจะรักษาประสิทธิภาพของโรงงานตลอดอายุการใช้งาน 30+ ปี เรารับประกันมูลค่าการสูญเสียให้กับทุกหน่วย และจะคืนเงินส่วนต่างหากการทดสอบภาคสนามแสดงให้เห็นความสูญเสียที่สูงกว่าภายในระยะเวลารับประกัน

คำถามที่ 2: ฉันจะเลือกความจุที่ถูกต้องสำหรับแอปพลิเคชันของฉันได้อย่างไร

ตอบ: คำนวณโหลดที่เชื่อมต่อทั้งหมดของคุณในหน่วย kVA จากนั้นใช้ปัจจัยความหลากหลาย สำหรับการโหลดอย่างต่อเนื่อง (ระบบแสงสว่าง, HVAC, เซิร์ฟเวอร์) ให้ใช้แผ่นป้าย 100% สำหรับการโหลดที่ไม่ต่อเนื่อง (มอเตอร์ ช่างเชื่อม ลิฟต์) ให้ใช้ 50-70% ขึ้นอยู่กับรอบการทำงาน จากนั้นเพิ่มอัตราการขยายตัวในอนาคต 20-25% ตัวอย่าง: โรงงานที่มีโหลดต่อเนื่อง 800kVA + โหลดมอเตอร์ 400kVA (ปัจจัยความหลากหลาย 0.6 → 240kVA) + การขยาย 20% = (800+240)×1.2 = 1248kVA → เลือก 1250kVA หรือ 1500kVA ขนาดใหญ่เกินไปจะเพิ่มต้นทุนเริ่มต้นและการสูญเสียที่ไม่มีโหลด ขนาดที่ต่ำกว่าทำให้เกิดความร้อนสูงเกินไปและความล้มเหลวก่อนวัยอันควร วิศวกรของเราให้ความช่วยเหลือด้านขนาดฟรี เพียงส่งรายการน้ำหนักบรรทุกและรอบการทำงานของคุณ สำหรับการใช้งานที่ต้องใช้มอเตอร์หนัก เราขอแนะนำการระบายความร้อนด้วยอากาศแบบบังคับ (AF) เพื่อรองรับการสตาร์ทไฟกระชากโดยไม่เกินขีดจำกัดอุณหภูมิที่เพิ่มขึ้น

Q3: สามารถติดตั้งหม้อแปลงไฟฟ้าในพื้นที่จำกัด เช่น อุโมงค์ หรือห้องนิรภัย ได้หรือไม่?

ตอบ: อย่างแน่นอน ที่หม้อแปลงชนิดแห้งอีพอกซีเรซินระบายความร้อนด้วยอากาศเหมาะสำหรับพื้นที่จำกัดเพราะไม่ต้องใช้ห้องกักเก็บน้ำมัน (ประหยัดระยะห่างทุกด้าน 2-3 เมตร) ระยะห่างขั้นต่ำสำหรับการระบายอากาศคือ 300 มม. ทุกด้าน และด้านบน 600 มม. สำหรับการติดตั้งแบบอุโมงค์ เรามีรุ่น low-profile ที่ความสูงของตู้ลดลง 200 มม. (บานเกล็ดระบายความร้อนจะย้ายไปด้านข้างแทนที่จะย้ายด้านบน) อย่างไรก็ตาม อุณหภูมิโดยรอบในอุโมงค์สามารถสูงขึ้นได้เนื่องจากอุปกรณ์อื่นๆ เราจะทำการวิเคราะห์เชิงความร้อนเพื่อยืนยันการทำความเย็นที่เพียงพอ หากการพาความร้อนตามธรรมชาติไม่เพียงพอ ตัวเลือก AF (อากาศบังคับ) พร้อมพัดลมที่ติดตั้งโดยตรงกับเฟรมหลักจะให้การระบายความร้อนเพิ่มเติมโดยไม่เพิ่มพื้นที่

ทำไมต้องเลือกลูกเกาพาวเวอร์?

การผลิตขั้นสูง: สนับสนุนโดยอุปกรณ์การผลิตขั้นสูงและวิธีการทดสอบ

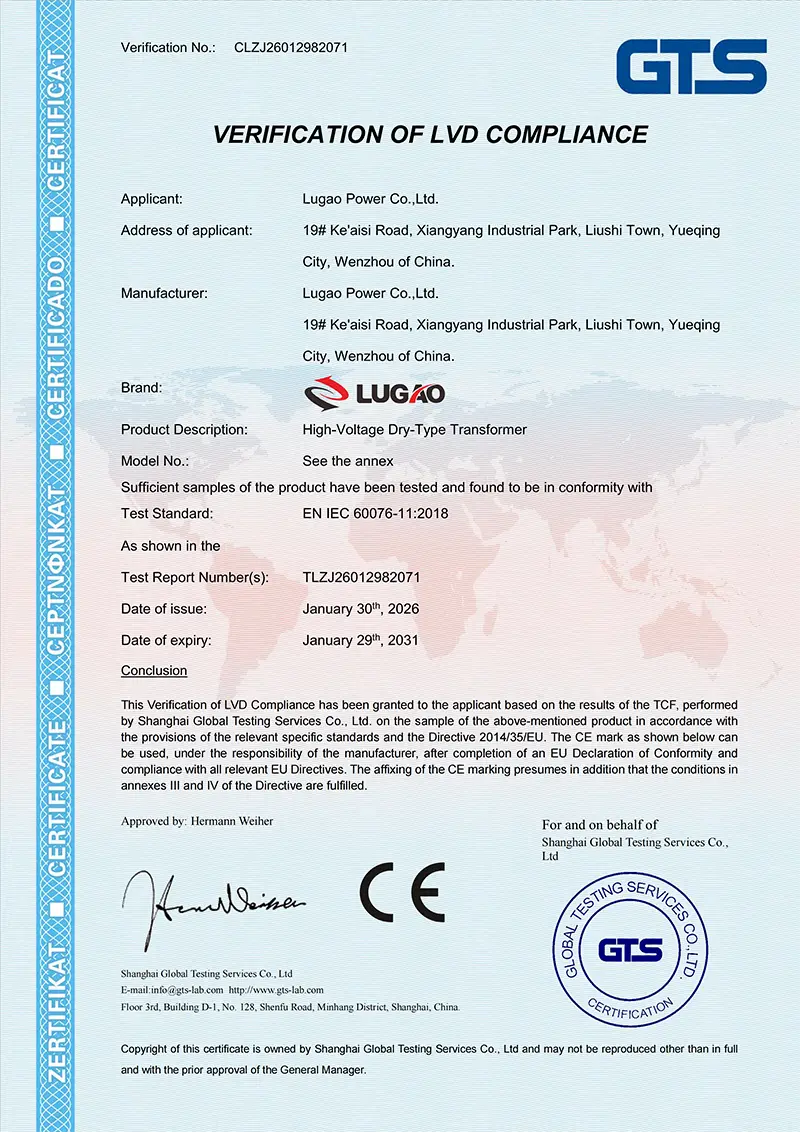

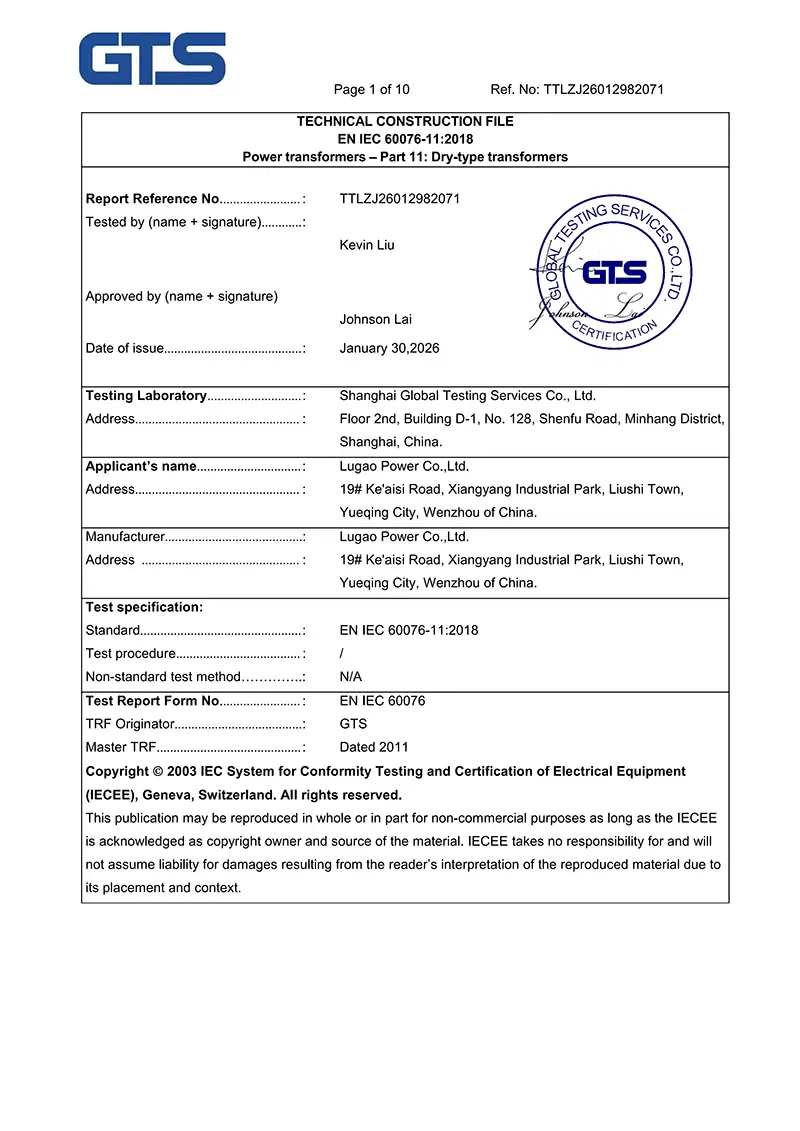

คุณภาพที่ผ่านการรับรอง: ได้รับการรับรองมาตรฐาน ISO 9001 และ SGS; ผลิตภัณฑ์หลักถือใบรับรอง CCC และ CE

การทดสอบโรงงาน: ผลิตภัณฑ์ได้รับการตรวจสอบและทดสอบคุณภาพก่อนจัดส่ง

ประสบการณ์โครงการ: อุปกรณ์ถูกใช้ในระบบโครงข่ายไฟฟ้า โรงงานอุตสาหกรรม เหมืองแร่ ทางรถไฟ การก่อสร้าง และโครงการไฟฟ้าชุมชน

การสนับสนุนทางเทคนิค: การสนับสนุนอย่างมืออาชีพตั้งแต่การเลือกผลิตภัณฑ์และการปรับแต่งไปจนถึงการจัดส่ง
