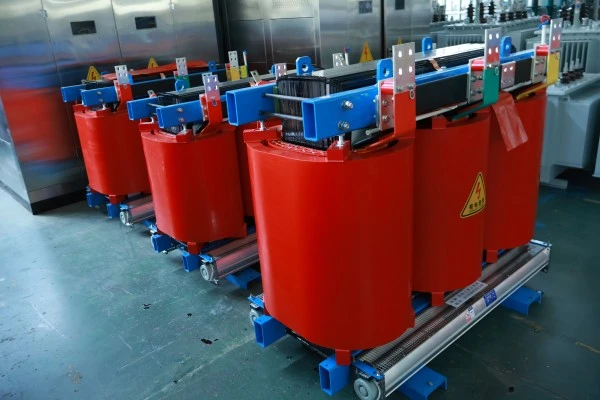

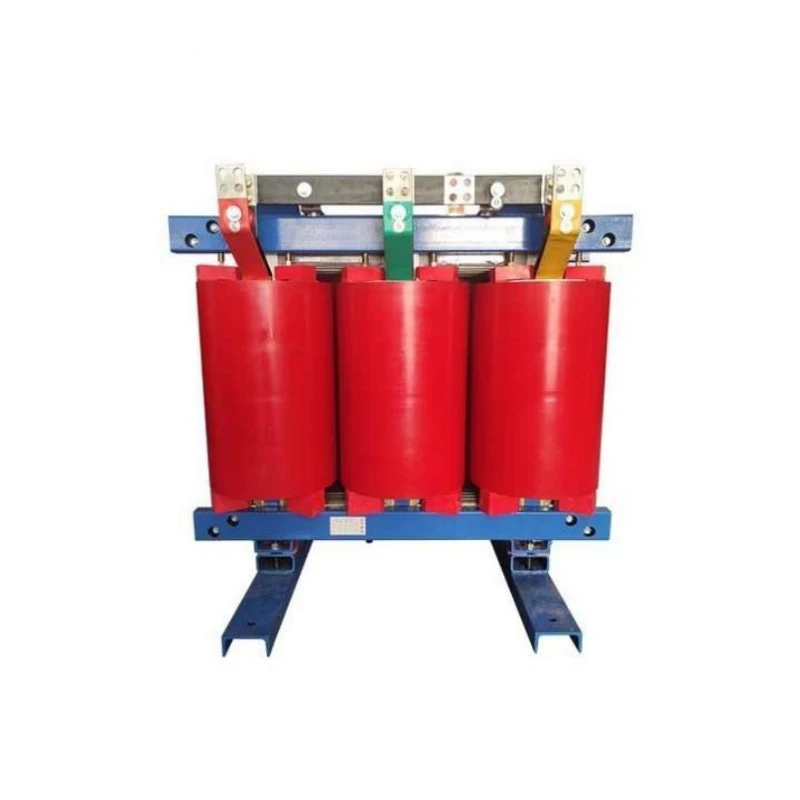

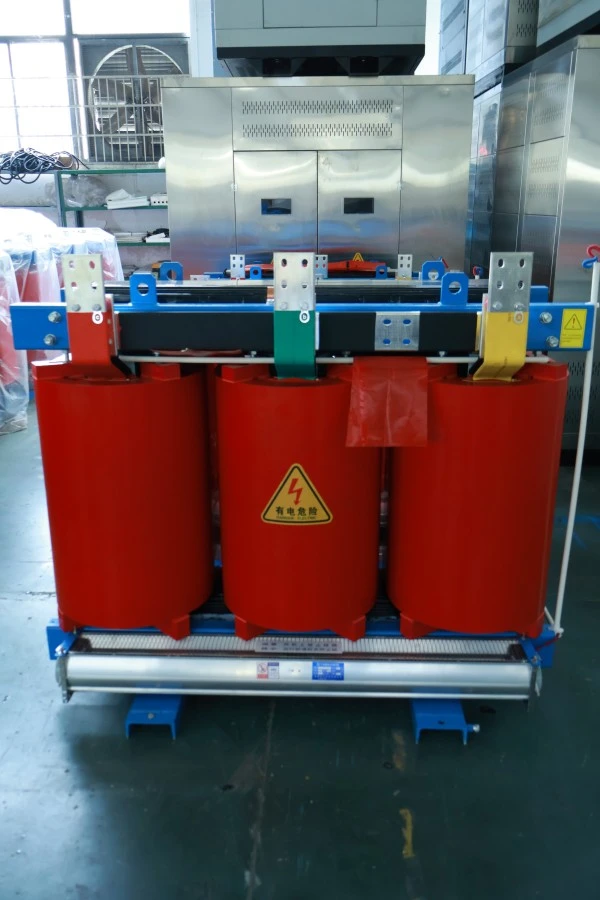

SCB13 หม้อแปลงไฟฟ้ากำลังชนิดแห้งขดลวดทองแดง

มันคืออะไร?

ซีรีส์ SCB13 เป็นไฟทองแดงหุ้มฉนวนหล่อด้วยเรซินสามเฟสหม้อแปลงไฟฟ้าชนิดแห้ง. ในการกำหนด "SC" ย่อมาจากหล่อเรซิน (หล่อสูญญากาศอีพอกซีเรซิน) "B" หมายถึงขดลวดฟอยล์ และ "13" หมายถึงระดับประสิทธิภาพ ซึ่งหมายความว่าค่าการสูญเสียเป็นไปตามข้อกำหนดด้านประสิทธิภาพพลังงานระดับ 1 ของมาตรฐานแห่งชาติ GB 20052-2020 วัสดุนำไฟฟ้าหลักคือทองแดงปราศจากออกซิเจนที่มีความบริสุทธิ์สูง ไม่ใช่อะลูมิเนียมหรืออะลูมิเนียมหุ้มทองแดง

มันทำอะไร?

1. การแปลงแรงดันไฟฟ้า : แปลงไฟฟ้าแรงสูง (10kV, 35kV) เป็นแรงดันไฟฟ้าต่ำ (400V, 690V) หรือปรับเพิ่มตามความจำเป็น ตรงตามข้อกำหนดแรงดันไฟฟ้าของอุปกรณ์ต่างๆ

2. การจ่ายไฟฟ้า : เนื่องจากเป็นอุปกรณ์หลักของระบบจำหน่าย จึงจ่ายพลังงานให้กับโหลดหลายประเภทได้อย่างปลอดภัย เช่น โรงงานอุตสาหกรรม อาคารพาณิชย์ อาคารสูง และฟาร์มกังหันลม

3. แหล่งจ่ายไฟที่ปลอดภัย : เนื่องจากฉนวนแข็งอีพอกซีเรซินที่ไม่ติดไฟ จึงไม่สามารถพ่นน้ำมันหรือติดไฟได้แม้ในกรณีที่เกิดข้อผิดพลาดภายใน ทำให้เหมาะอย่างยิ่งสำหรับการติดตั้งภายในอาคารหรือสถานที่ที่มีข้อกำหนดด้านความปลอดภัยจากอัคคีภัยที่เข้มงวด

4. การทำงานที่เงียบ : เสียงในการทำงานต่ำกว่าหม้อแปลงจุ่มน้ำมันแบบเดิมอย่างมาก ทำให้เหมาะสำหรับพื้นที่พักอาศัย โรงพยาบาล อาคารสำนักงาน และสภาพแวดล้อมที่ไวต่อเสียงรบกวนอื่นๆ

กล่าวโดยสรุป หม้อแปลงไฟฟ้าชนิดแห้งที่พันด้วยทองแดง SCB13 เป็นอุปกรณ์หลักในการกระจายพลังงานที่ทันสมัยซึ่งผสานรวมประสิทธิภาพการใช้พลังงานสูง แกนทองแดงทั้งหมด เสียงรบกวนต่ำ และความปลอดภัยในการหน่วงไฟ

ข้อดีของผลิตภัณฑ์

เมื่อเปรียบเทียบกับหม้อแปลงชนิดแห้งทั่วไป ผลิตภัณฑ์นี้มีข้อดีหลัก 5 ประการ:

ขดลวดทองแดงทั้งหมด การนำไฟฟ้าดีเยี่ยม :ขดลวดไฟฟ้าแรงสูงและแรงต่ำทั้งหมดถูกพันโดยใช้ลวดทองแดงสี่เหลี่ยมที่วาดด้วยแท่งทองแดงที่ปราศจากออกซิเจนหรือฟอยล์ทองแดง ความต้านทานของทองแดง (ประมาณ 0.0172 Ω·mm²/m) ต่ำกว่าอะลูมิเนียมมาก (ประมาณ 0.0283 Ω·mm²/m) ดังนั้นขดลวดทองแดงที่มีหน้าตัดเดียวกันจึงมีความต้านทานต่ำกว่า การสร้างความร้อนน้อยกว่า และประสิทธิภาพการแปลงพลังงานสูงกว่า ค่าไฟฟ้าที่ประหยัดได้จากการดำเนินงานระยะยาวนั้นสูงกว่าส่วนต่างของการลงทุนเริ่มแรกมาก

ประสิทธิภาพการใช้พลังงานระดับ 1 สอดคล้องกับยุทธศาสตร์คาร์บอนคู่แห่งชาติ :ระดับการสูญเสีย SCB13 ได้รับการออกแบบอย่างเคร่งครัดเพื่อให้ตรงตามมาตรฐานประสิทธิภาพพลังงานระดับ 1 ของประเทศ การสูญเสียขณะไม่มีโหลดจะต่ำกว่า SCB12 ประมาณ 10% และความสูญเสียในการบรรทุกน้อยกว่า 5% สำหรับหม้อแปลงขนาด 1,000kVA ที่ทำงาน 8,000 ชั่วโมงต่อปี จะช่วยประหยัดค่าไฟฟ้าได้มากกว่า 10,000 หยวนต่อปี โดยได้ราคาที่แตกต่างจากหม้อแปลงมาตรฐานภายใน 3-5 ปี

การหล่อสุญญากาศอีพอกซีเรซิน ฉนวนที่เชื่อถือได้ :ขดลวดจะถูกหล่อและบ่มด้วยอีพอกซีเรซินนำเข้าของ Huntsman (หรือคุณภาพเทียบเท่า) ภายใต้สุญญากาศ ซึ่งช่วยขจัดฟองอากาศได้อย่างสมบูรณ์ ชั้นฉนวนที่บ่มแล้วมีความแข็งแรงเชิงกลสูง ทนต่อแรงกระแทกจากความร้อน ทนต่อการแตกร้าว และป้องกันความชื้น/สิ่งสกปรก การคายประจุบางส่วนถูกควบคุมให้ต่ำกว่า 5pC ซึ่งเหนือกว่ามาตรฐานระดับชาติมาก

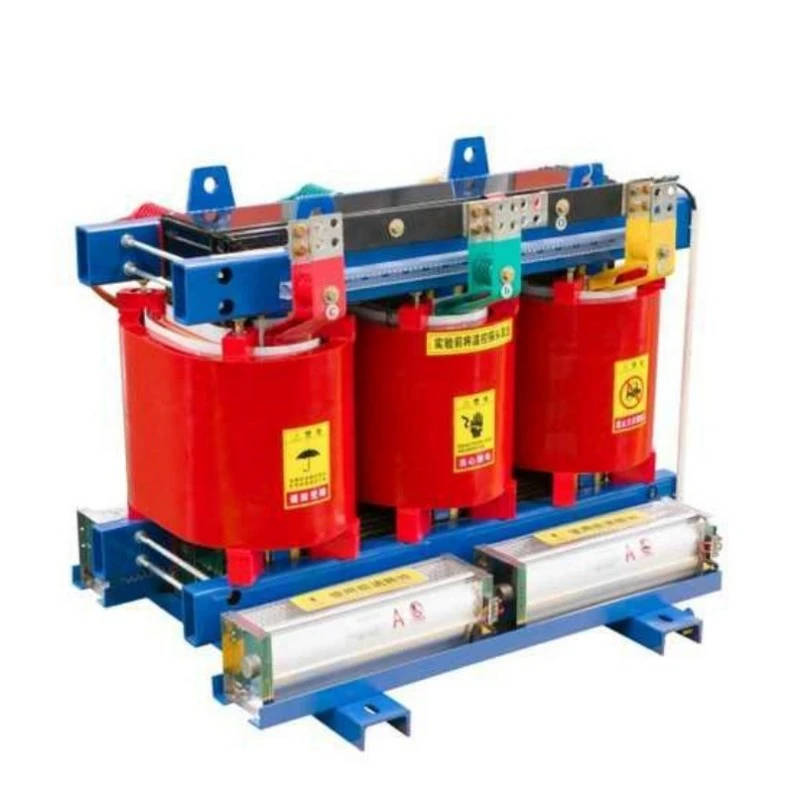

ความจุเกินพิกัดที่แข็งแกร่ง ปรับให้เข้ากับโหลดที่ผันผวน:ภายใต้การระบายความร้อนตามธรรมชาติ สามารถทำงานได้ในระยะยาวที่โอเวอร์โหลด 10% ด้วยการบังคับระบายความร้อนด้วยอากาศ (ติดตั้งพัดลม) ความจุเอาท์พุตสามารถเพิ่มได้มากกว่า 120% ของค่าพิกัด สำหรับภาระงานสูงสุดตามฤดูกาล (เช่น การใช้เครื่องปรับอากาศในฤดูร้อน) ไม่จำเป็นต้องเพิ่มกำลังการผลิตทันที

ป้องกันความชื้นและทนต่อการปนเปื้อน ปรับตัวเข้ากับสิ่งแวดล้อมได้ดี:พื้นผิวขดลวดหล่อด้วยอีพอกซีเรซินเรียบ หนาแน่น และไม่ดูดความชื้น แม้หลังจากปิดเครื่องในสภาพแวดล้อมที่มีความชื้นสัมพัทธ์ 100% เครื่องก็สามารถเริ่มทำงานได้โดยตรงที่โหลดเต็มที่โดยไม่ต้องอุ่นเครื่อง เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมที่ชื้นหรือมีฤทธิ์กัดกร่อน เช่น ห้องกระจายสินค้าใต้ดิน พื้นที่สเปรย์เกลือสูงชายฝั่ง และโรงงานเคมี

คุณสมบัติผลิตภัณฑ์

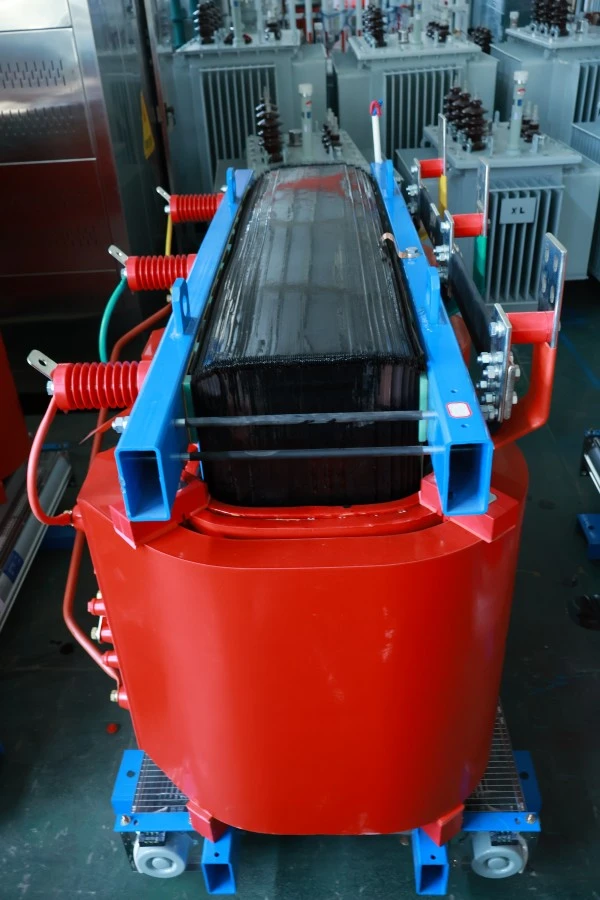

โครงสร้างหลัก : ใช้เทคโนโลยีการเคลือบแบบขั้นบันไดแบบ mitered 45° โดยมีแขนขาหลักและแอกยึดด้วยสายรัดหรือแผ่นที่มีความแข็งแรงสูง การใช้เหล็กซิลิกอนเชิงเกรนที่มีความสามารถในการซึมผ่านสูง (เกรด B30R090 หรือสูงกว่า) ช่วยลดทั้งฮิสเทรีซิสและการสูญเสียกระแสไหลวน

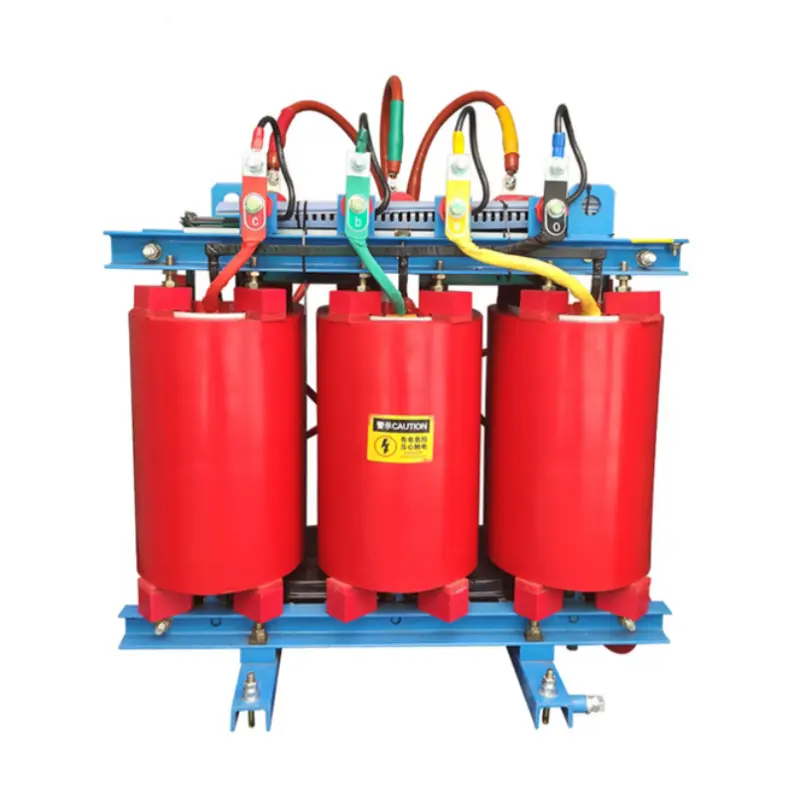

ขดลวดแรงดันต่ำ : พันด้วยฟอยล์ทองแดง ยึดปลายด้วยวงแหวนปลายเรซิน ความกว้างของฟอยล์ทองแดงเท่ากับความสูงของขดลวด ทำให้มีการกระจายแอมแปร์-เทิร์นในแนวแกนสม่ำเสมอ และมีความทนทานต่อแรงแม่เหล็กไฟฟ้าลัดวงจรได้สูงมาก ฉนวนชั้นใช้วัสดุ DMD ที่ชุบไว้ล่วงหน้า

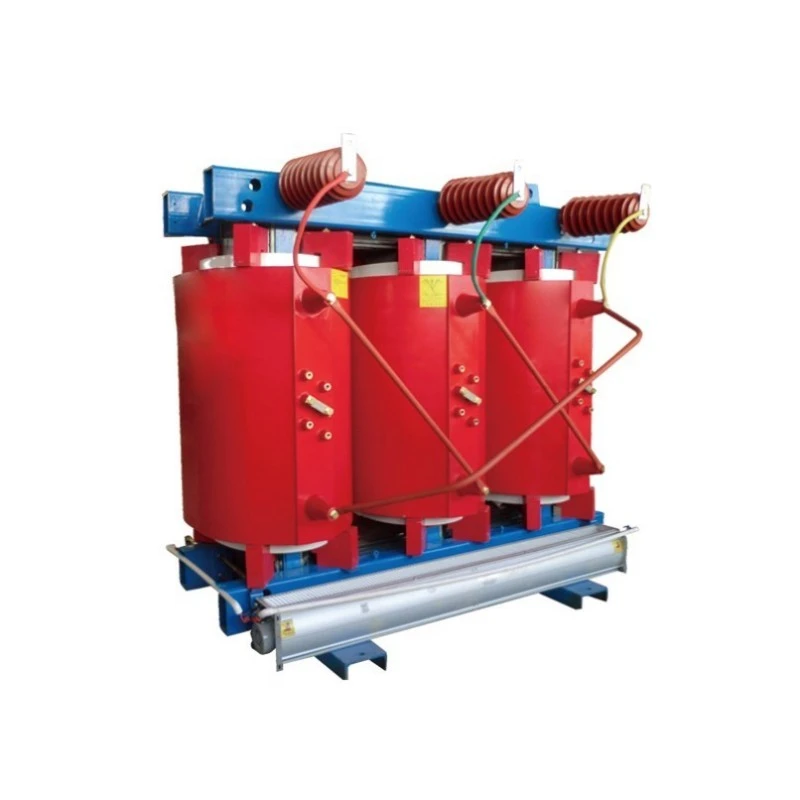

ขดลวดไฟฟ้าแรงสูง : พันแผลในส่วนที่เป็นชั้นโดยใช้ลวดทองแดงสี่เหลี่ยมเคลือบคลาส H โดยมีเรซินหล่ออยู่ระหว่างแต่ละชั้น ทำให้เกิดเป็นฉนวนคอมโพสิตอีพอกซีเรซินเสริมใยแก้วที่แข็งแกร่ง ก๊อกจะถูกนำออกมาจากตรงกลางของขดลวดเพื่อปรับปรุงการกระจายแรงดันอิมพัลส์

ระบบควบคุมอุณหภูมิและป้องกัน: การพันแต่ละเฟสมี RTD แพลทินัม PT100 ฝังไว้ล่วงหน้าสำหรับการตรวจสอบอุณหภูมิจุดร้อนแบบเรียลไทม์ คุณสมบัติตัวควบคุมอุณหภูมิอัจฉริยะที่มาพร้อมกับ: การแสดงอุณหภูมิคอยล์แบบดิจิตอล, สัญญาณเตือนอุณหภูมิเกิน (จุดตั้งค่าที่ปรับได้), เอาท์พุตทริปอุณหภูมิเกิน และการสตาร์ท/หยุดพัดลมอัตโนมัติ (หากติดตั้งระบบระบายความร้อนด้วยอากาศแบบบังคับ)

ตัวเลือกกรอบหุ้ม : ตัวเลือกกรอบป้องกัน IP20 (วัตถุแข็ง), IP23 (น้ำหยดในแนวตั้ง) หรือกรอบป้องกัน IP40 (อนุภาคขนาดเล็ก) ทำจากสแตนเลส อลูมิเนียมอัลลอยด์ หรือเหล็กรีดเย็นเคลือบผง กล่องหุ้มมีช่องระบายอากาศและล็อคประตูแบบเชื่อมต่อกัน

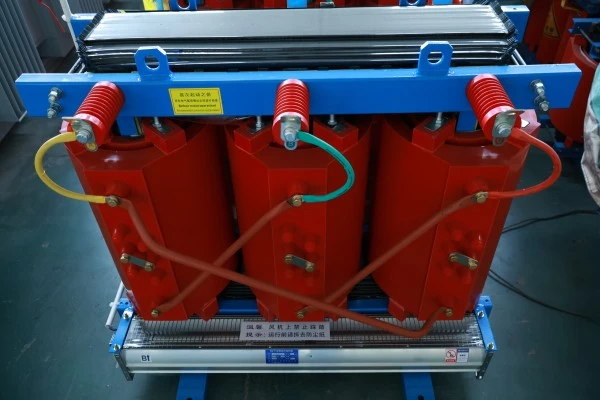

การเชื่อมต่อและการติดตั้ง: ด้านไฟฟ้าแรงสูงใช้ยางซิลิโคนหุ้มฉนวนหุ้มฉนวนทั้งหมดหรือขั้วต่อแบบธรรมดา ด้านแรงดันต่ำใช้บัสบาร์ทองแดงชุบดีบุก ด้านล่างของหม้อแปลงมีฐานเหล็กและลูกกลิ้งเพื่อให้วางตำแหน่งและเคลื่อนย้ายได้ง่าย

การประยุกต์ใช้ผลิตภัณฑ์

หม้อแปลงไฟฟ้าชนิดแห้งที่พันด้วยทองแดง SCB13 เหมาะสำหรับสถานการณ์ต่อไปนี้:

อาคารสูงและศูนย์กลางการพาณิชย์ : ติดตั้งในห้องใต้ดินหรือห้องจำหน่ายพื้นอุปกรณ์ ลิฟต์ไฟฟ้า ระบบ HVAC ไฟส่องสว่าง และระบบป้องกันอัคคีภัย ลักษณะไม่ติดไฟเป็นไปตามรหัสไฟของอาคาร และเสียงต่ำไม่รบกวนผู้อยู่อาศัยชั้นบน

องค์กรอุตสาหกรรมและเหมืองแร่ : ระบบจำหน่ายไฟฟ้าในโรงงานผลิตรถยนต์ โรงงานชิ้นส่วนอิเล็กทรอนิกส์ และโรงปฏิบัติงานด้านเครื่องจักรที่มีความแม่นยำ ขดลวดทองแดงทั้งหมดทนทานต่อกระแสไฟกระชากจากการสตาร์ท/หยุดมอเตอร์บ่อยครั้ง ทำให้แรงดันไฟฟ้ามีเสถียรภาพที่ดี

พลังงานทดแทน : การเชื่อมต่อกริดแบบขั้นบันไดสำหรับโรงไฟฟ้าพลังงานแสงอาทิตย์แบบกระจาย หม้อแปลงไฟฟ้าเสริมสำหรับฟาร์มกังหันลม หม้อแปลงแยกสำหรับระบบกักเก็บพลังงาน ประสิทธิภาพการใช้พลังงานสูงช่วยลดการสูญเสียการแปลงพลังงาน

โครงสร้างพื้นฐานด้านการขนส่ง : หม้อแปลงบริการสถานีสำหรับสถานีรถไฟใต้ดิน อุปกรณ์จ่ายไฟสำหรับอาคารสัญญาณรถไฟความเร็วสูง ศูนย์กระจายพลังงานในอาคารสนามบิน ระบบไฟฟ้าริมฝั่งท่าเรือ ความต้านทานความชื้นและความสามารถในการทนต่อไฟฟ้าลัดวงจรตอบสนองความต้องการความน่าเชื่อถือสูงของการขนส่งทางรถไฟ

ศูนย์ข้อมูลและสถานีฐานการสื่อสาร : ให้พลังงานที่สะอาดและเสถียรสำหรับเซิร์ฟเวอร์ สวิตช์ และระบบ UPS การทำงานที่เงียบ (โดยทั่วไปต่ำกว่า 55dB) จะไม่รบกวนบุคลากรของศูนย์ข้อมูล

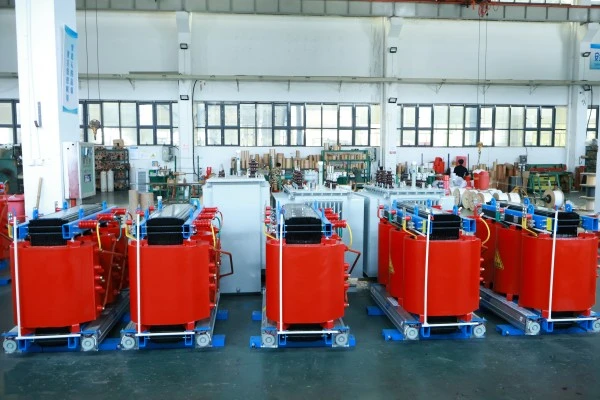

รายละเอียดการผลิต

กระบวนการม้วนฟอยล์ทองแดงแรงดันต่ำ

การพันขดลวดแรงดันต่ำโดยใช้ฟอยล์ทองแดงแบบเต็มความกว้างบนเครื่องพันฟอยล์แบบพิเศษ ขอบฟอยล์ทองแดงมีความโค้งมนเพื่อป้องกันการปล่อยโคโรนา ในแต่ละรอบ กระดาษฉนวนที่เคลือบไว้ล่วงหน้า DMD จะถูกวางระหว่างชั้นต่างๆ โดยอัตโนมัติ และการควบคุมแรงตึงแบบออนไลน์ช่วยให้มั่นใจได้ว่าฟอยล์ทองแดงจะถูกพันอย่างแน่นหนา หลังจากขดลวดเสร็จสิ้น ส่วนประกอบทั้งหมดจะถูกใส่ลงในแม่พิมพ์สำหรับการหล่อสุญญากาศอีพอกซีเรซิน ทำให้เกิดโครงสร้างเสาหินที่ปราศจากช่องว่าง กระบวนการนี้ปรับปรุงความสามารถในการทนต่อการลัดวงจรของขดลวดแรงดันไฟฟ้าต่ำได้มากกว่า 30% เมื่อเทียบกับโครงสร้างพันลวด

ขดลวดแบ่งชั้นไฟฟ้าแรงสูง

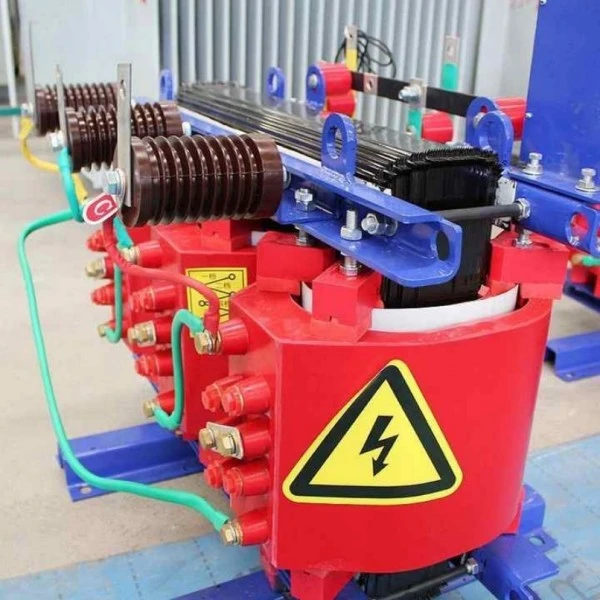

ขดลวดไฟฟ้าแรงสูงแบ่งออกเป็น 4-6 ส่วน (แพนเค้ก) โดยแต่ละส่วนจะแบ่งออกเป็น 2-4 ชั้นเพิ่มเติม ท่อ (หรือช่องอากาศ) ระหว่างส่วนต่างๆ ช่วยเพิ่มการกระจายความร้อน ในขณะที่การแบ่งชั้นจะช่วยลดแรงดันไฟฟ้าระหว่างชั้น การแตะจะถูกนำมาจากรอบเฉพาะของเซ็กเมนต์เฉพาะและทำเครื่องหมายด้วยลีดที่มีสีต่างกัน การเชื่อมต่อทั้งหมดใช้การเชื่อมอาร์กอนอาร์กหรือการเชื่อมด้วยแรงดันเย็นเพื่อให้แน่ใจว่ามีความต้านทานการสัมผัสน้อยที่สุด

การบำบัดลดเสียงรบกวนหลัก

หลังจากการเคลือบแกนเสร็จสิ้น แกนทั้งหมดจะถูกชุบด้วยแรงดันสุญญากาศด้วยน้ำยาวานิชฉนวนลดเสียงรบกวนสูตรพิเศษ ช่วยลดการสั่นสะเทือนระดับไมโครระหว่างแผ่นเหล็กซิลิกอนและระหว่างแผ่นและชิ้นส่วนจับยึด เบาะรองนั่งยางซิลิโคนอุณหภูมิสูงจะถูกวางไว้ระหว่างแกนกับขดลวด และระหว่างขดลวดและส่วนที่หนีบ ด้วยการบำบัดเหล่านี้ เสียงขณะไม่มีโหลดสามารถรักษาให้ต่ำกว่า 55dB (สำหรับ 315kVA และต่ำกว่า) ซึ่งเทียบได้กับเสียงฮัมของตู้เย็นในครัวเรือน

การทดสอบโรงงานที่ครอบคลุม

หม้อแปลงไฟฟ้าชนิดแห้งที่พันด้วยทองแดง SCB13 ทุกตัวผ่านการทดสอบต่อไปนี้ก่อนออกจากโรงงาน: การวัดความต้านทานของขดลวด; การวัดอัตราส่วนแรงดันไฟฟ้าและการตรวจสอบกลุ่มเวกเตอร์ การวัดความต้านทานไฟฟ้าลัดวงจรและการสูญเสียโหลด การวัดการสูญเสียกระแสและไม่มีโหลด; ความต้านทานของฉนวนและการวัดปัจจัยการกระจายอิเล็กทริก การทดสอบความทนทานต่อแรงดันไฟฟ้าที่ใช้ การทดสอบความทนทานต่อแรงดันไฟฟ้าเหนี่ยวนำ การวัดการปล่อยบางส่วน ข้อมูลการทดสอบจะถูกบันทึกโดยอัตโนมัติและมีรายงานการทดสอบจากโรงงานมาพร้อมกับการจัดส่ง

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

บรรจุภัณฑ์และหลังการขาย

วิธีการบรรจุ

1. ตัวหม้อแปลงหุ้มด้วยฟิล์ม PE กันน้ำ บริเวณวิกฤตที่หุ้มด้วยแผ่นป้องกันแบบอ่อน

2. บรรจุในลังไม้อัดเกรดส่งออกที่แข็งแรงพร้อมพื้นพาเลทสำหรับการขนย้ายรถยก

3. ภายในลังบรรจุด้วยโพลียูรีเทนหรือกระดาษแข็งรังผึ้งแบบขยายเพื่อป้องกันความเสียหายจากแรงสั่นสะเทือนในการขนส่ง

4. เครื่องหมายที่ชัดเจนด้านนอก: จุดศูนย์ถ่วง จุดยก ป้องกันความชื้น ห้ามให้ทิป

บริการหลังการขาย

1. ระยะเวลาการรับประกันฟรี: 12 เดือนนับจากวันที่จัดส่ง

2. ความล้มเหลวใดๆ ที่เกิดจากการออกแบบ วัสดุ หรือข้อบกพร่องในการผลิตในระหว่างระยะเวลาการรับประกัน จะได้รับการซ่อมแซมหรือเปลี่ยนใหม่โดยไม่คิดค่าใช้จ่ายโดยบริษัทของเรา (รวมถึงค่าขนส่งที่เหมาะสม)
