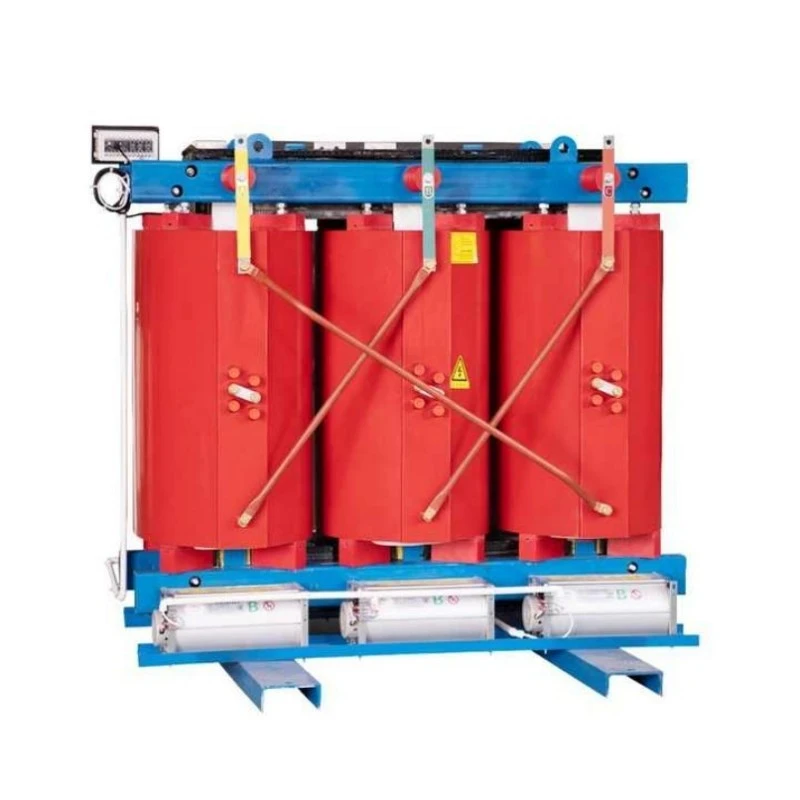

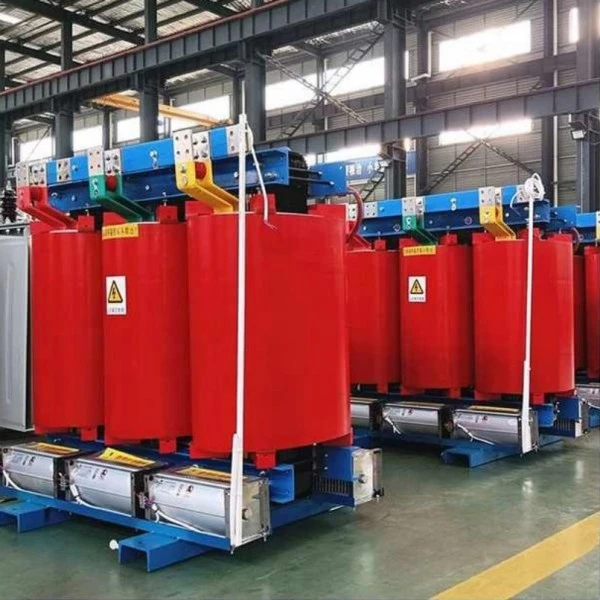

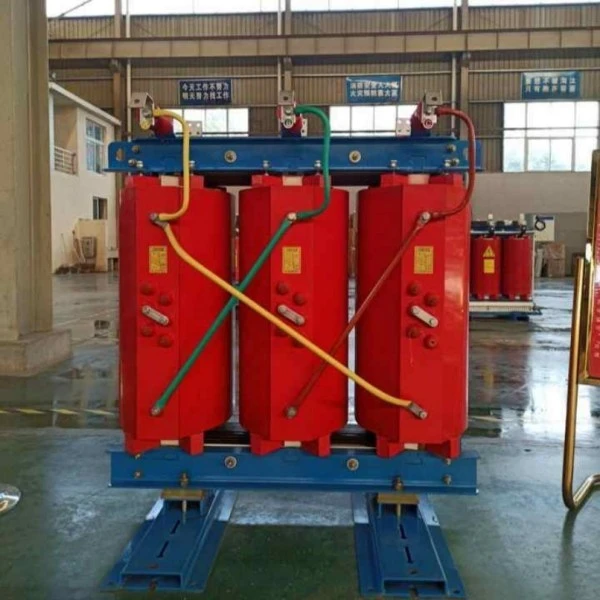

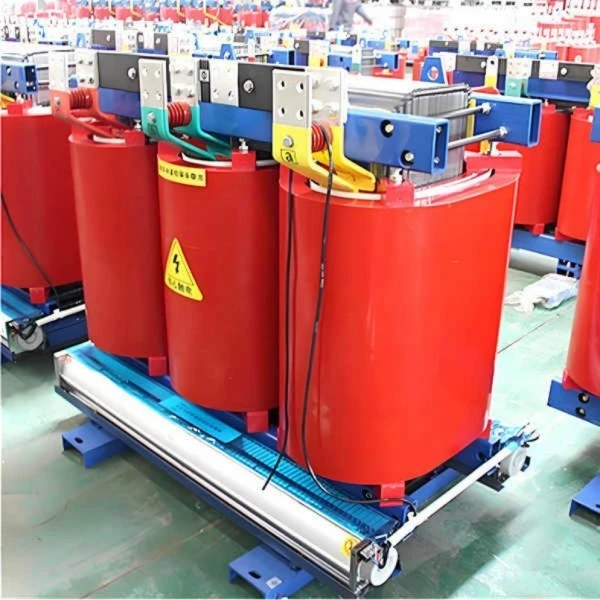

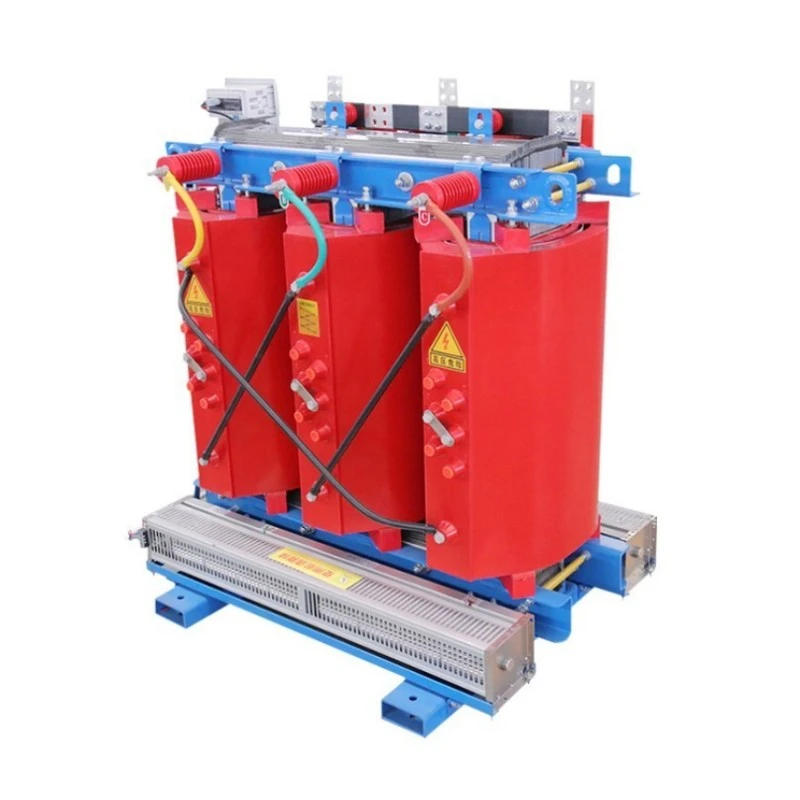

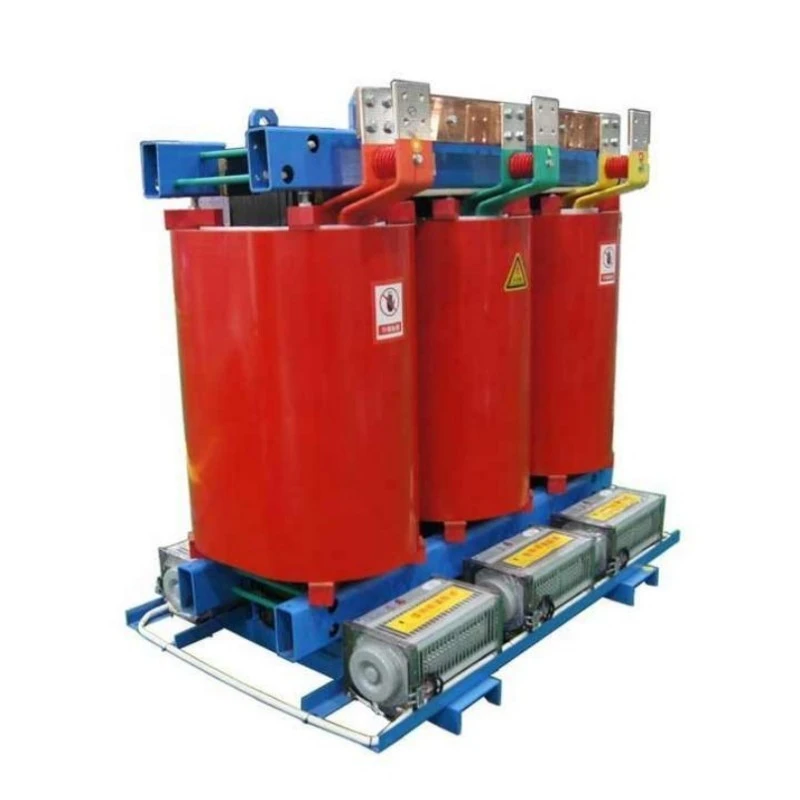

หม้อแปลงชนิดแห้งแบบติดแผ่นขดลวดทองแดง

อุปกรณ์นี้คืออะไร?

หม้อแปลงชนิดแห้งแบบติดแผ่นไขลานทองแดงเป็นหม้อแปลงชนิดแห้งแบบหล่อเรซินแบบสามเฟส ออกแบบมาเป็นพิเศษสำหรับการติดตั้งแบบติดตั้งกลางแจ้งแบบแผ่น โดยจะลดแรงดันไฟฟ้าปานกลาง (โดยทั่วไปคือ 10kV–35kV) ให้เป็นแรงดันไฟฟ้าต่ำ (400V/380V) เพื่อการกระจายที่ปลอดภัยไปยังชุมชนที่อยู่อาศัย ศูนย์กลางการค้า สวนอุตสาหกรรม และโครงการพลังงานหมุนเวียน

ไม่เหมือนแบบดั้งเดิมหม้อแปลงแช่น้ำมันผลิตภัณฑ์นี้ไม่ใช้น้ำมันฉนวน แต่กลับใช้ฉนวนแข็งอีพอกซีเรซินรวมกับการระบายความร้อนด้วยอากาศตามธรรมชาติหรือแบบบังคับ ขดลวดทำจากทองแดงที่มีความนำไฟฟ้าสูงทั้งหมด ทำให้สูญเสียความต้านทานน้อยลง ความจุไฟฟ้าเกินดีขึ้น และอายุการใช้งานยาวนานขึ้น กล่องหุ้มแบบติดแผ่นช่วยให้สามารถติดตั้งระดับพื้นดินได้โดยตรงโดยไม่จำเป็นต้องสร้างสถานีย่อยแยกต่างหาก ซึ่งช่วยประหยัดต้นทุนและพื้นที่ในการก่อสร้างโยธาได้อย่างมาก

รายละเอียดสินค้า

หม้อแปลงไฟฟ้าชนิดแห้งแบบติดตั้งบนแผ่นไขลานทองแดงของ Lugao ได้รับการออกแบบมาเพื่อความน่าเชื่อถือ ประสิทธิภาพ และความปลอดภัยในเครือข่ายการจำหน่ายกลางแจ้ง ได้รับพิกัดตั้งแต่ 50kVA ถึง 2500kVA โดยมีแรงดันไฟฟ้ามาตรฐาน 10kV/0.4kV (ปรับแต่งเป็น 6kV, 20kV หรือ 35kV) หม้อแปลงนี้ตรงตามมาตรฐานประสิทธิภาพการใช้พลังงานระดับ 2 GB 20052-2020 ระดับ 2 โดยบางรุ่นจะเข้าใกล้ระดับ 1

ประสิทธิภาพทางไฟฟ้าที่สำคัญ ได้แก่ การสูญเสียขณะไม่มีโหลดต่ำกว่าหม้อแปลงชนิดแห้งทั่วไปถึง 37% การสูญเสียโหลดลดลงสูงสุด 30% การคายประจุบางส่วน ≤5pC และระดับเสียง ≤55dB ที่ 1 เมตร ขดลวดทองแดงช่วยให้มั่นใจได้ถึงการนำความร้อนและความแข็งแรงทางกลที่ดีเยี่ยม ซึ่งช่วยเพิ่มความสามารถในการทนต่อการลัดวงจรได้อย่างมาก

อุปกรณ์นี้ติดตั้งอยู่ในกล่องหุ้มแบบติดแผ่นที่ล็อคได้ซึ่งทนทานต่อทุกสภาพอากาศ ระดับ IP23 หรือสูงกว่า ช่วยป้องกันฝน ฝุ่น และการก่อกวน มีระบบควบคุมอุณหภูมิอัจฉริยะพร้อมเซ็นเซอร์ PT100 พัดลมสตาร์ทอัตโนมัติ สัญญาณเตือนความร้อนเกิน และการสื่อสาร RS485 รวมอยู่ในมาตรฐาน

ด้วยอายุการใช้งานการออกแบบ 30 ปีและความต้องการการบำรุงรักษาขั้นต่ำ หม้อแปลงชนิดแห้งแบบติดตั้งแผ่นไขลานทองแดงนี้เป็นตัวเลือกที่เหมาะสำหรับระบบสาธารณูปโภค ผู้รับเหมา EPC และผู้จัดการโรงงานที่กำลังมองหาโซลูชันการกระจายสินค้าที่ปลอดภัย ใช้งานได้ยาวนาน และประหยัดพลังงาน

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

คุณสมบัติของผลิตภัณฑ์และการใช้งาน

คุณสมบัติที่สำคัญ

ขดลวดทองแดงทั้งหมด – การสูญเสียความต้านทานลดลง ความจุเกินพิกัดที่สูงขึ้น และทนต่อการลัดวงจรได้ดีกว่าเมื่อเทียบกับอะลูมิเนียม

ทนไฟและป้องกันการระเบิด – หล่ออีพอกซีเรซิน ดับไฟได้เอง ไม่มีความเสี่ยงต่อการรั่วไหลของน้ำมัน

การออกแบบแบบติดแผ่น – การติดตั้งระดับพื้นดิน ไม่จำเป็นต้องสร้างสถานีย่อย ช่วยประหยัดต้นทุนงานโยธาได้ 40–60%

การสูญเสียต่ำมาก – ตรงตามประสิทธิภาพการใช้พลังงาน GB ระดับ 2 ช่วยลดค่าไฟฟ้ารายปีได้อย่างมาก

การตรวจสอบอัจฉริยะ – เซ็นเซอร์ PT100, พัดลมสตาร์ทอัตโนมัติ, สัญญาณเตือนความร้อนเกิน/ตัดการทำงาน, RS485 ถึง BAS

เสียงรบกวนต่ำ – ≤55dB เหมาะสำหรับพื้นที่ที่อยู่อาศัยและพาณิชยกรรม

ไม่ต้องบำรุงรักษา – ไม่มีการทดสอบน้ำมัน ไม่ทำให้แห้ง ไม่มีชิ้นส่วนที่เคลื่อนไหว

ถาม&ตอบ: อธิบายคุณสมบัติของผลิตภัณฑ์

คำถามที่ 1: เหตุใดจึงเลือกหม้อแปลงชนิดแห้งแบบติดตั้งแผ่นไขลานทองแดง แทนที่จะเป็นชนิดแช่น้ำมันสำหรับการใช้งานกลางแจ้ง

ตอบ: หม้อแปลงจุ่มน้ำมันก่อให้เกิดความเสี่ยงจากไฟไหม้และการรั่วไหล โดยเฉพาะในบริเวณที่อยู่อาศัยหรือพื้นที่ที่มีความอ่อนไหวต่อสิ่งแวดล้อม หม้อแปลงชนิดแห้งแบบติดแผ่นไขลานทองแดงไม่ใช้น้ำมัน ดังนั้นจึงไม่มีความเสี่ยงที่ไฟจะลุกลามหรือการปนเปื้อนบนพื้น นอกจากนี้ ขดลวดทองแดงยังให้การนำความร้อนและความแข็งแรงทางกลที่ดีขึ้น ช่วยให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้แม้ภายใต้ภาระสูงสุดในฤดูร้อน ขณะนี้เทศบาลหลายแห่งออกคำสั่งให้หม้อแปลงชนิดแห้งสำหรับการติดตั้งภายนอกอาคารใหม่ เนื่องจากมีรหัสอัคคีภัยที่เข้มงวดมากขึ้น

คำถามที่ 2: การพันทองแดงคุ้มค่ากับค่าใช้จ่ายเพิ่มเติมจริง ๆ เมื่อเทียบกับอะลูมิเนียมหรือไม่

ตอบ: อย่างแน่นอน ในขณะที่ต้นทุนเริ่มต้นของหม้อแปลงชนิดแห้งแบบติดตั้งแผ่นม้วนทองแดงนั้นสูงกว่าหน่วยอะลูมิเนียมพันประมาณ 15–20% แต่ต้นทุนตลอดอายุการใช้งานจะลดลงอย่างมาก ทองแดงมีค่าการนำไฟฟ้าสูงกว่า 40% ซึ่งหมายความว่าสูญเสียโหลดน้อยลงและลดค่าไฟฟ้า ทองแดงยังมีความต้านทานแรงดึงสูงกว่า ดังนั้นหม้อแปลงจึงทนทานต่อแรงลัดวงจรได้ดีกว่า ตลอดอายุการใช้งานการออกแบบ 30 ปี การประหยัดพลังงานเพียงอย่างเดียวสามารถพิสูจน์การลงทุนได้อย่างง่ายดาย

Q3: หม้อแปลงไฟฟ้ารุ่นนี้สามารถรองรับความชื้นสูงและหน้าฝนโดยเฉพาะภาคใต้ได้หรือไม่?

ก. ใช่. หม้อแปลงชนิดแห้งแบบติดตั้งบนแผ่นพันขดลวดทองแดงของเราใช้กระบวนการหล่อแบบสุญญากาศโดยที่อีพอกซีเรซินจะห่อหุ้มขดลวดทองแดงอย่างสมบูรณ์ ทำให้เกิดชั้นฉนวนที่ปิดสนิท แกนและแคลมป์ผ่านการบำบัดป้องกันการกัดกร่อน ด้วยตู้ IP23 หม้อแปลงจะทำงานตามปกติที่ความชื้นสัมพัทธ์ 100% ไม่จำเป็นต้องทำให้แห้งก่อนรีสตาร์ทหลังจากปิดเครื่องเป็นเวลานาน

คำถามที่ 4: จะเกิดอะไรขึ้นหากหม้อแปลงไฟฟ้าโอเวอร์โหลดในช่วงฤดูร้อน

ตอบ: ภายใต้การระบายความร้อนตามธรรมชาติ (AN) เครื่องจะทำงานอย่างต่อเนื่องที่โหลด 100% ด้วยการบังคับอากาศเย็น (AF) ความจุจะเพิ่มขึ้น 40–50% ขดลวดทองแดงสามารถทนต่อโหลดพิกัด 150% เป็นเวลา 2 ชั่วโมง ความสามารถในการโอเวอร์โหลดนี้ช่วยให้มั่นใจได้ถึงความต่อเนื่องของพลังงานในระหว่างเหตุการณ์วิกฤติ

Q5: การรับประกันมีระยะเวลานานเท่าใด และครอบคลุมอะไรบ้าง?

ตอบ: การรับประกันมาตรฐานคือ 12 เดือนนับจากการจัดส่ง ครอบคลุมข้อบกพร่องในการผลิตทั้งหมด สัญญาบริการแบบชำระเงินสามารถขยายการรับประกันเป็น 36 หรือ 60 เดือน การสนับสนุนทางเทคนิคฟรีตลอดชีพ

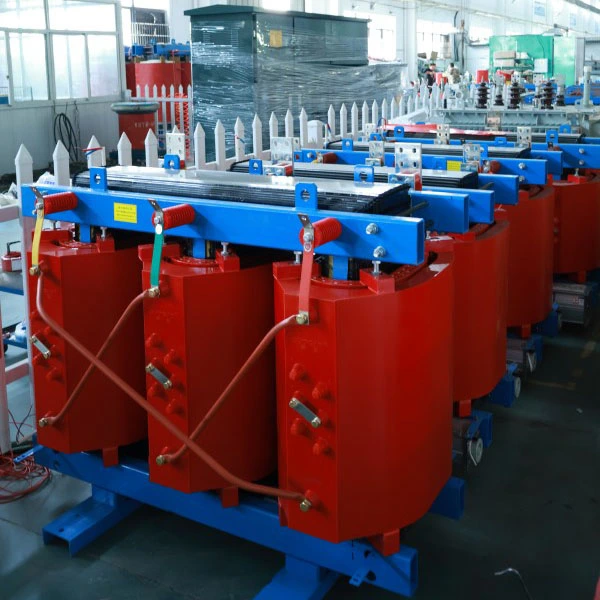

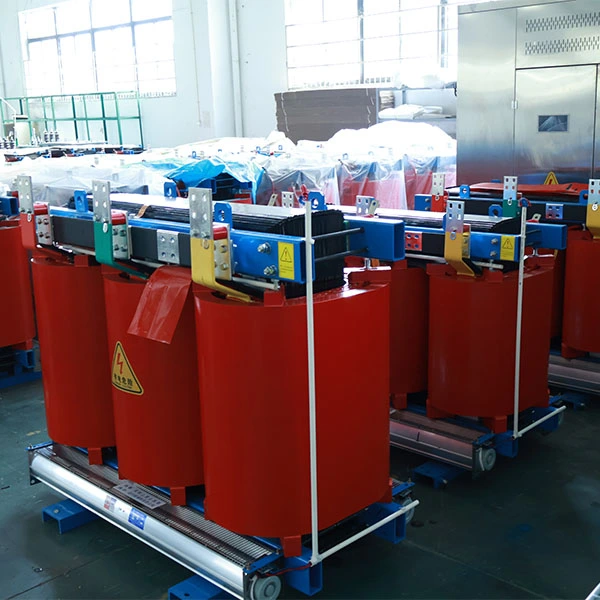

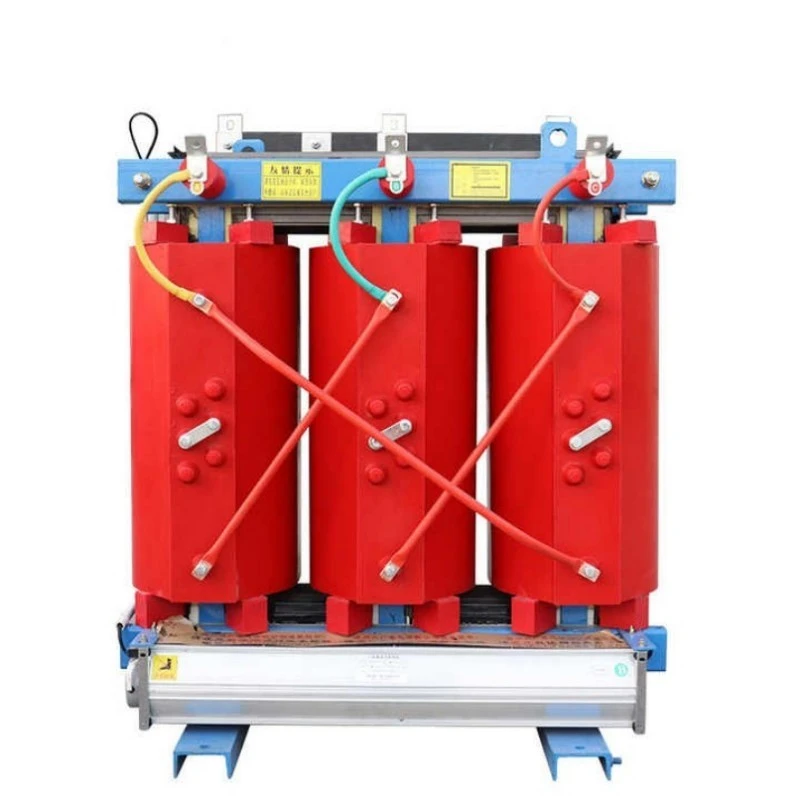

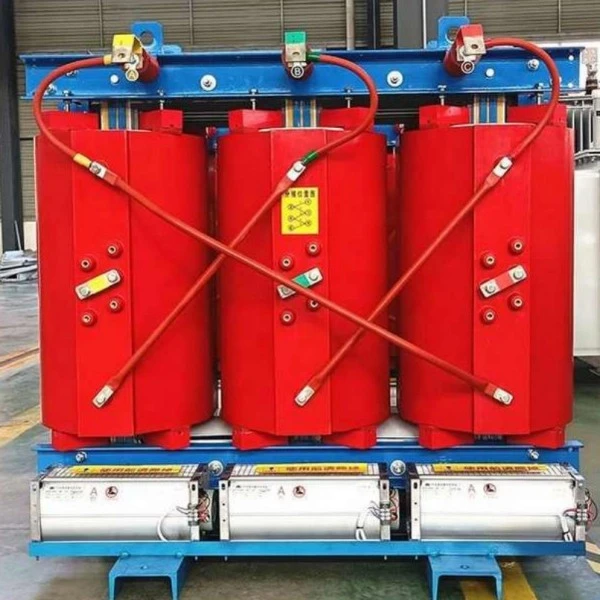

รายละเอียดการผลิต

วัสดุหลักและกระบวนการผลิต

แกนกลางของหม้อแปลงชนิดแห้งที่ติดตั้งแผ่นพันขดลวดทองแดงทุกตัวถูกสร้างขึ้นโดยใช้เหล็กซิลิกอนที่มีลายเกรนรีดเย็นที่มีการซึมผ่านสูง พร้อมด้วยข้อต่อแบบขั้นบันไดเพื่อลดกระแสที่ไม่มีโหลดและการสูญเสียที่หลงทาง แกนกลางถูกตัดเฉือนอย่างแม่นยำและซ้อนกันโดยอัตโนมัติเพื่อให้แน่ใจว่ามีเส้นทางแม่เหล็กที่สม่ำเสมอ

โครงสร้างขดลวด – ทองแดงทั้งหมด

ขดลวดทั้งแรงดันสูงและแรงดันต่ำใช้ตัวนำทองแดงที่ปราศจากออกซิเจน ขดลวดแรงดันต่ำใช้รูปแบบขดลวดฟอยล์พร้อมฉนวนระหว่างชั้นที่สม่ำเสมอ ช่วยเพิ่มความสามารถในการทนต่อการลัดวงจรได้อย่างมาก การนำความร้อนที่เหนือกว่าของทองแดงยังช่วยกระจายความร้อนได้อย่างมีประสิทธิภาพมากขึ้น โดยช่วยลดอุณหภูมิจุดร้อน

ระบบฉนวน – การหล่อสุญญากาศอีพอกซีเรซิน

ขดลวดถูกหล่อภายใต้สุญญากาศด้วยอีพอกซีเรซินคุณภาพสูง ขจัดช่องว่างและรับประกันการคายประจุบางส่วน ≤5pC ระบบฉนวนแข็งนี้มีคุณสมบัติหน่วงไฟ กันความชื้น และมีความเสถียรทางเคมี ไม่ใช้น้ำมันฉนวน ทำให้หม้อแปลงไฟฟ้าปลอดภัยสำหรับการติดตั้งแบบยึดแผ่นภายในและภายนอก

การออกแบบสิ่งที่แนบมาและแผ่นติด

ที่หม้อแปลงไฟฟ้าตั้งอยู่ในกล่องเหล็กที่ทนทานและล็อคได้ พร้อมการเคลือบสีฝุ่นที่ทนต่อสภาพอากาศ การป้องกันมาตรฐานคือ IP23 (ทนฝนและฝุ่น) โดยสามารถเลือก IP34 หรือ IP54 สำหรับสภาพแวดล้อมที่รุนแรง ฐานได้รับการออกแบบสำหรับการติดตั้งโดยตรงบนแผ่นคอนกรีต โดยมีทางเข้าสายเคเบิลจากด้านล่าง ตัวเชื่อมและขั้วต่อสายดินเป็นแบบมาตรฐาน

การประกันคุณภาพและการทดสอบ

หม้อแปลงชนิดแห้งที่ติดตั้งแผ่นพันขดลวดทองแดงแต่ละตัวผ่านการทดสอบประเภทที่ครอบคลุมและการทดสอบตามปกติก่อนส่งมอบ รวมไปถึง:

1. การทดสอบการสูญเสียที่ไม่มีโหลดและการสูญเสียโหลด

2. การทดสอบความต้านทานไฟฟ้าลัดวงจร

3. การทดสอบการทนต่อแรงดันไฟฟ้าเกินเหนี่ยวนำ

4. การวัดการปล่อยบางส่วน (≤5pC)

5. การทดสอบแรงกระตุ้นฟ้าผ่า

6. การทดสอบการเพิ่มขึ้นของอุณหภูมิ

7. ตัวบ่งชี้ประสิทธิภาพหลักทั้งหมดเกินข้อกำหนด GB และ IEC

การรับรอง

1. ระบบการจัดการคุณภาพ ISO 9001:2015

2. ได้รับการรับรอง CE

3. พิมพ์รายงานการทดสอบจากห้องปฏิบัติการอิสระ
