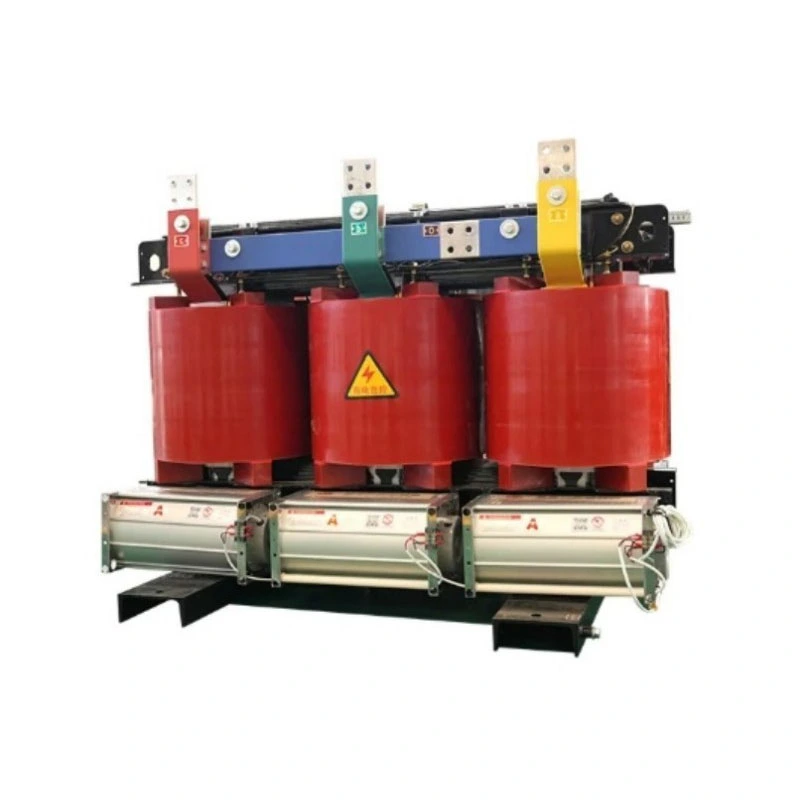

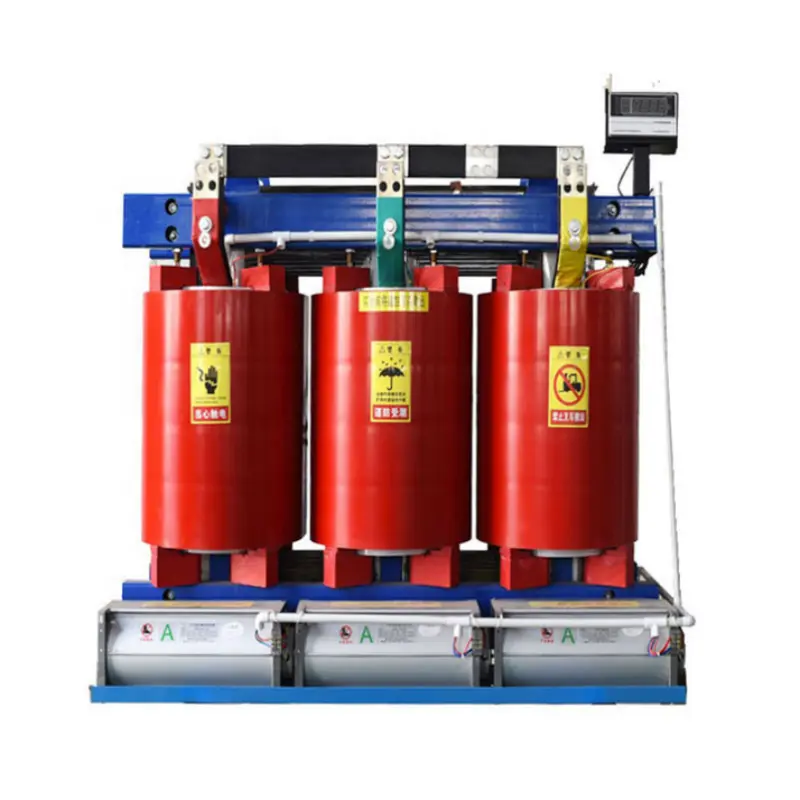

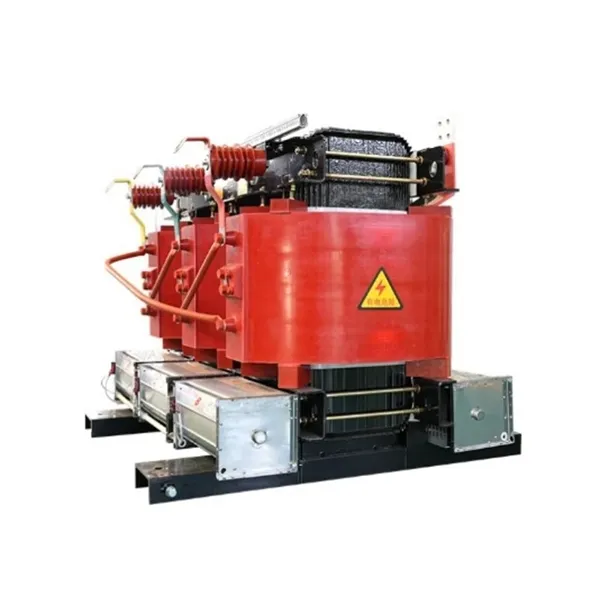

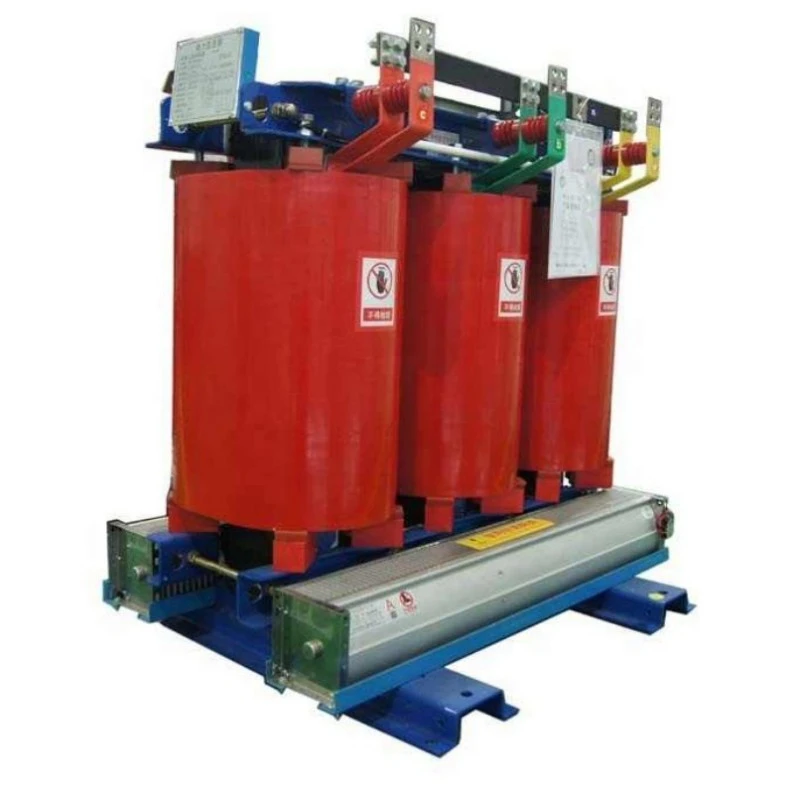

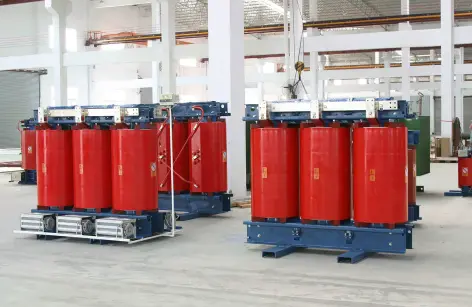

หม้อแปลงชนิดแห้งแยกความเย็นด้วยอากาศกลางแจ้ง

ผลิตภัณฑ์นี้เป็นชนิดกลางแจ้ง, ชนิดแยก,หม้อแปลงชนิดแห้งโดยใช้ระบบระบายความร้อนด้วยอากาศ (อนัน) มันไม่ได้พึ่งพาตัวกลางของเหลวใดๆ เพื่อเป็นฉนวนหรือการกระจายความร้อน แต่ใช้การพาความร้อนตามธรรมชาติหรือการระบายความร้อนด้วยอากาศเพื่อควบคุมอุณหภูมิที่เพิ่มขึ้นแทน

มันทำอะไร?

1. การแยกทางไฟฟ้า: สร้างสิ่งกีดขวางทางไฟฟ้าทางกายภาพระหว่างขดลวดปฐมภูมิและขดลวดทุติยภูมิ ขัดขวางกราวด์ลูปอย่างมีประสิทธิภาพ ลดฮาร์โมนิค และกรองสัญญาณรบกวนความถี่สูงและไฟกระชากออกจากกริด ทำให้พลังงาน "สะอาด" แก่โหลดที่มีความละเอียดอ่อน

2. การแปลงแรงดันไฟฟ้า : เพิ่มหรือลดแรงดันไฟฟ้ากระแสสลับตามความต้องการ ปรับให้เข้ากับความต้องการแหล่งจ่ายไฟของอุปกรณ์ต่างๆ

3. การป้องกันความปลอดภัย : ด้วยการออกแบบแยกส่วน ป้องกันไม่ให้บุคลากรสัมผัสกับด้านไฟฟ้าแรงสูงโดยตรง ช่วยลดความเสี่ยงของไฟฟ้าช็อตได้อย่างมาก

4. การปรับใช้งานกลางแจ้ง : โครงสร้างที่ทนทานซึ่งออกแบบมาสำหรับระดับการป้องกัน IP54 หรือสูงกว่า ช่วยให้สามารถทนต่อลม ฝน ฝุ่น ละอองน้ำเกลือ และรังสียูวีในระยะยาว

กล่าวโดยสรุป เมื่อคุณต้องการโซลูชันการแปลงและแยกพลังงานที่ปลอดภัย สะอาด และไม่ต้องบำรุงรักษาในสภาพแวดล้อมกลางแจ้งที่รุนแรง หม้อแปลงชนิดแห้งแบบแยกส่วนสำหรับระบายความร้อนด้วยอากาศกลางแจ้งนี้คือโซลูชันหลัก

ข้อดีของผลิตภัณฑ์

เมื่อเปรียบเทียบกับหม้อแปลงชนิดแห้งแบบแช่น้ำมันหรือแบบมาตรฐานในอาคาร ผลิตภัณฑ์นี้มีข้อดีหลัก 5 ประการ:

1. ปราศจากมลภาวะ ไม่ต้องบำรุงรักษา : การออกแบบที่ปราศจากน้ำมันช่วยลดความเสี่ยงของการปนเปื้อนในดินหรือน้ำจากการรั่วไหลได้อย่างสมบูรณ์ รวมถึงค่าบำรุงรักษาและเวลาหยุดทำงานที่เกี่ยวข้องกับการทดสอบและเปลี่ยนน้ำมันประจำปี สำหรับโครงการกลางแจ้งภายใต้กฎระเบียบด้านสิ่งแวดล้อมที่เข้มงวด นี่เป็นข้อได้เปรียบที่สำคัญ

2. ความทนทานต่อสิ่งแวดล้อมภายนอกอาคารที่เหนือกว่า : ใช้กระบวนการชุบด้วยแรงดันสุญญากาศ (VPI) และระบบฉนวนคลาส H (180°C) รวมกับโครงปิดกลางแจ้งแบบเชื่อมปิดผนึกอย่างสมบูรณ์ซึ่งทำจากสแตนเลสหรือเหล็กอลูซิงค์ ทำงานได้อย่างเสถียรในอุณหภูมิแวดล้อมตั้งแต่ -25°C ถึง 50°C และความชื้นสัมพัทธ์สูงถึง 95% ทนทานต่อละอองเกลือ เชื้อรา และการกัดกร่อน

3. ความปลอดภัยขั้นสูงสุดด้วยการแยกทางไฟฟ้า : ฉนวนเสริมแรงระหว่างขดลวดปฐมภูมิและขดลวดทุติยภูมิทำให้สามารถทนแรงดันไฟฟ้าไดอิเล็กทริกได้ตั้งแต่ 3kV ถึง 5kV (ขึ้นอยู่กับรุ่น) แยกส่วนประกอบ DC, ฮาร์โมนิคที่สาม และผลกระทบจากไฟกระชากต่างๆ ออกจากกริดได้อย่างมีประสิทธิภาพ ปกป้องเครื่องมือดาวน์สตรีมที่มีความแม่นยำ

4. ระบายความร้อนด้วยอากาศตามธรรมชาติ เงียบ และเชื่อถือได้ : อาศัยการหมุนเวียนอากาศเพื่อกระจายความร้อนโดยไม่ต้องใช้พัดลม (อุปกรณ์เสริม) เสียงรบกวนในการทำงานต่ำกว่าหม้อแปลงที่แช่น้ำมันอย่างมาก เนื่องจากไม่มีชิ้นส่วนกลไกหมุนในส่วนประกอบหลัก เวลาเฉลี่ยระหว่างความล้มเหลว (MTBF) จึงได้รับการปรับปรุงอย่างมีนัยสำคัญ

5. ความจุเกินพิกัดสูง ใช้งานได้ในกรณีฉุกเฉิน : ความจุเกินพิกัดฉุกเฉินสูงถึง 120% สำหรับการทำงานต่อเนื่อง, 150% สำหรับการใช้งานระยะสั้น ในระหว่างที่มีภาระกลางแจ้งสูงสุดโดยไม่คาดคิด (เช่น มอเตอร์หลายตัวสตาร์ทพร้อมกัน) ไม่จำเป็นต้องเพิ่มกำลังการผลิตทันที ซึ่งเป็นการซื้อเวลาอันมีค่าให้กับผู้ใช้

คุณสมบัติผลิตภัณฑ์

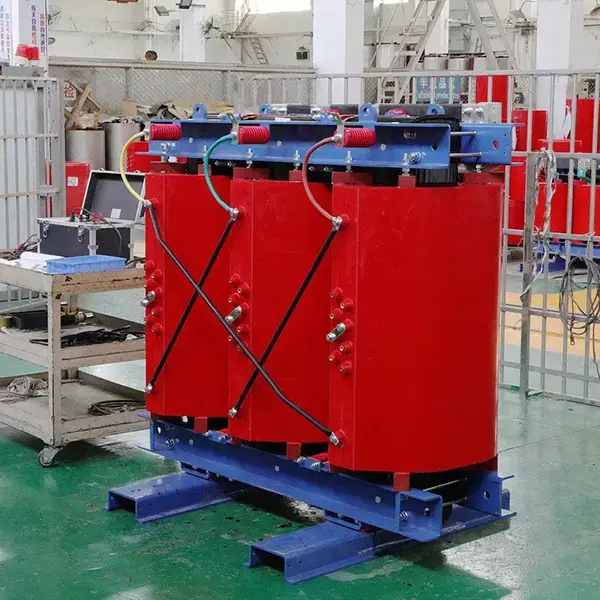

แกนหลัก : เหล็กซิลิกอนที่มีลายเกรนรีดเย็นที่มีการซึมผ่านสูง กระบวนการข้อต่อแบบขั้นบันได ช่วยลดการสูญเสียขณะไม่มีโหลดและกระแสที่น่าตื่นเต้นได้อย่างมาก

ขดลวด : ขดลวดทั้งแรงดันไฟฟ้าสูงและต่ำใช้ตัวนำทองแดงทั้งหมด (อลูมิเนียมเสริม) ห่อด้วย Nomex® หรือกระดาษฉนวนอะรามิดที่คล้ายกัน ประมวลผลผ่านการชุบสูญญากาศ VPI ด้วยสารเคลือบเงาไร้ตัวทำละลาย ทำให้เกิดโครงสร้างฉนวนแข็งที่แข็งแกร่ง ทนความชื้น และทนต่ออุณหภูมิสูง

โครงสร้างการแยก : ขดลวดปฐมภูมิและขดลวดทุติยภูมิพันอยู่บนกระสวยที่แยกจากกันหรือขาแกนที่เป็นอิสระ โดยมีเกราะป้องกันไฟฟ้าสถิตให้เลือกระหว่างขดลวดเหล่านั้น ช่วยลดความจุของข้อต่อให้เหลือน้อยที่สุด และให้การป้องกันสัญญาณรบกวนความถี่สูงที่ดีเยี่ยม

กล่องป้องกัน : การป้องกัน IP54 มาตรฐาน (กันฝุ่น, ป้องกันน้ำกระเซ็น), อุปกรณ์เสริม IP65 ตัวเครื่องทำจากสแตนเลสหนา 2.0 มม. หรือเหล็กกัลวาลูม มีหลังคากันฝน บานเกล็ดสแตนเลสระบายอากาศ และล็อคป้องกันการแงะ

ระบบควบคุมอุณหภูมิ : เซ็นเซอร์อุณหภูมิ PTC หรือ PT100 RTD ในตัว สามารถเชื่อมต่อกับตัวควบคุมอุณหภูมิอัจฉริยะเพื่อแจ้งเตือนอุณหภูมิเกิน การป้องกันการตัดวงจร และการเปิดใช้งานพัดลมอัตโนมัติ (หากติดตั้งพัดลมเสริม)

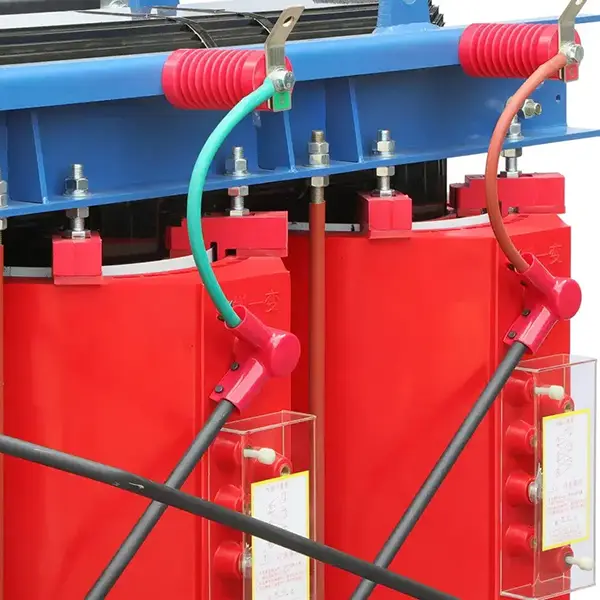

ขั้วต่อ : กล่องรวมสัญญาณไฟฟ้าแรงสูงกลางแจ้งพร้อมซีลยางซิลิโคนและช่องเคเบิลแกลนด์ ด้านแรงดันต่ำใช้บัสบาร์ทองแดงชุบดีบุกหรือขั้วต่อกันน้ำ

การประยุกต์ใช้ผลิตภัณฑ์

หม้อแปลงชนิดแห้งแบบแยกส่วนระบายความร้อนด้วยอากาศกลางแจ้งนี้ใช้กันอย่างแพร่หลายในสถานการณ์ต่อไปนี้:

การผลิตพลังงานทดแทน: การแยกส่วนด้านแรงดันต่ำของโรงไฟฟ้าพลังงานแสงอาทิตย์และสถานีไฟฟ้าย่อยที่ติดตั้งแบบลื่นไถลของฟาร์มกังหันลม โดยแยกแรงดันไฟฟ้าเอาท์พุตของอินเวอร์เตอร์ก่อนการเชื่อมต่อโครงข่ายหรือแหล่งจ่ายไฟในพื้นที่

อุปกรณ์อุตสาหกรรมกลางแจ้ง : การแยกแหล่งจ่ายไฟสำหรับแท่นขุดเจาะน้ำมัน เครื่องบดเหมืองแบบเปิด ระบบไฟฟ้าริมชายฝั่ง เครื่องเจาะอุโมงค์ (เครื่องป้องกัน) ป้องกันไฟกระชากของกริดจากอุปกรณ์ที่สร้างความเสียหาย

พลังงานชั่วคราวและฉุกเฉิน : เครื่องกำเนิดไฟฟ้าแยกเอาต์พุตสำหรับกิจกรรมกลางแจ้ง การแข่งขันกีฬา และสถานที่บรรเทาภัยพิบัติ ให้พลังงานสะอาดสำหรับอุปกรณ์เสียง วิดีโอ และอุปกรณ์ควบคุม

โครงสร้างพื้นฐานการชาร์จ : หม้อแปลงแยกอินพุตสำหรับเครื่องชาร์จ DC แบบเร็วกลางแจ้ง ป้องกันการป้อนกลับฮาร์โมนิกเข้าสู่กริด ในขณะเดียวกันก็ปกป้องโมดูลการชาร์จ

กริดและการกระจายอัจฉริยะ : บริการสถานีหรือหม้อแปลงแยกภายในยูนิตหลักวงแหวนกลางแจ้งและสถานีย่อยขนาดกะทัดรัด ให้พลังงานที่ปลอดภัยและเชื่อถือได้สำหรับเทอร์มินัลระบบอัตโนมัติ (DTU/FTU)

รายละเอียดการผลิต

กระบวนการทำให้มีขึ้นด้วยแรงดันสุญญากาศ VPI

ขดลวดทั้งหมดถูกชุบด้วยสารเคลือบเงาฉนวนไร้ตัวทำละลายภายใต้สุญญากาศ เพื่อขจัดอากาศภายในออก และปล่อยให้สารเคลือบเงาทะลุผ่านระหว่างการหมุน ชั้น และพื้นดินได้อย่างเต็มที่ หลังจากการบ่ม จะทำให้เกิดโครงสร้าง "ของแข็ง" ขนาดใหญ่ที่มีการนำความร้อน ความแข็งแรงทางกล และความต้านทานต่อความชื้นได้สูงกว่ากระบวนการชุบมาตรฐาน

กล่องแยกเฉพาะกลางแจ้ง

กล่องจ่ายไฟแรงดันต่ำมีแผงรองรับที่เป็นฉนวนหน่วงไฟ โดยมีระยะห่างทางไฟฟ้าที่เพียงพอ (>20 มม.) ระหว่างบัสบาร์ทองแดง รายการสายเคเบิลใช้ปะเก็นหลายซีลและเคเบิลแกลนด์ เข้ากันได้กับสายเคเบิลหุ้มเกราะหรือหุ้มยางต่างๆ เพื่อป้องกันความชื้นซึมผ่านสายเคเบิลเข้าไปในกล่อง

ตู้สแตนเลสสำหรับงานหนัก

โครงสร้างตัวเครื่องผลิตขึ้นโดยใช้การตัดด้วยเลเซอร์ การดัดด้วย CNC และการเชื่อมด้วยหุ่นยนต์ โดยปิดผนึกตะเข็บทั้งหมดอย่างต่อเนื่อง ประตูมีที่จับล็อคสามจุดและปะเก็นซีลที่ทนต่อสภาพอากาศ ฝาครอบด้านบนได้รับการออกแบบให้เป็นบังฝนแบบทำมุม และมีอายโบลต์สำหรับการยกเพื่อการยกกลางแจ้งที่สะดวก

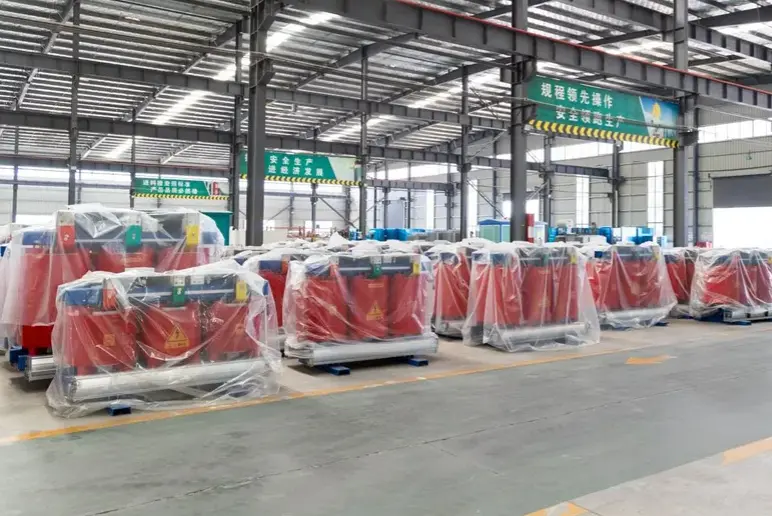

บรรจุภัณฑ์ การจัดส่ง และหลังการขาย

วิธีการบรรจุ

1. ตัวหม้อแปลงหุ้มด้วยฟิล์ม PE ป้องกันความชื้น มีสารดูดความชื้นอยู่ข้างใน

2. บรรจุในลังไม้สำหรับงานหนักหรือกล่องไม้อัดปลอดสารรมควัน (ได้มาตรฐานส่งออก) ล้อมรอบด้วยโฟมความหนาแน่นสูงหรือถุงบรรจุอากาศเพื่อกันกระแทก

3. ฉลากเช่น "Moisture Proof", "Fragile" และ "This Way Up" ติดไว้ที่ด้านนอกของกล่อง

วิธีการจัดส่ง

1. ในประเทศ: รถบรรทุกลอจิสติกส์เฉพาะ (ความจุขนาดเล็กสามารถจัดส่งผ่านสินค้าหนัก Deppon/SF Express)

2. การส่งออก: การจัดเตรียมการขนส่งทางทะเล รถไฟ หรือทางอากาศ รวมถึงเอกสารด้านศุลกากร

บริการหลังการขาย

1. ระยะเวลาการรับประกัน: 12 เดือนนับจากวันที่ได้รับ

2. ซ่อมแซมหรือเปลี่ยนทดแทนข้อบกพร่องในการผลิตฟรีในช่วงระยะเวลาการรับประกัน

คำถามที่พบบ่อย (ถาม & ตอบ)

คำถามที่ 1: หม้อแปลงชนิดแห้งแบบแยกส่วนสำหรับระบายความร้อนด้วยอากาศกลางแจ้งนี้มีแนวโน้มที่จะเกิดความร้อนสูงเกินไปและการไหม้มากกว่าเมื่อเทียบกับหม้อแปลงจุ่มน้ำมันทั่วไปใช่หรือไม่

ตอบ: ค่อนข้างตรงกันข้าม แม้ว่าอากาศจะมีค่าการนำความร้อนต่ำกว่าน้ำมัน แต่ผลิตภัณฑ์ของเราใช้ฉนวนคลาส H (พิกัด 180°C) และกระบวนการเคลือบสูญญากาศ VPI ความร้อนจากขดลวดจะถูกนำออกไปอย่างมีประสิทธิภาพและกระจายผ่านตัวเครื่อง สำหรับความจุเดียวกัน การออกแบบของเรามีอัตราการเพิ่มขึ้นของอุณหภูมิที่มากขึ้น ทำให้มีโอกาสน้อยที่จะประสบความล้มเหลวจากความเหนื่อยหน่ายที่เกิดจากการรั่วไหลของน้ำมันและระดับน้ำมันต่ำในหน่วยแบบเดิม ของเราหม้อแปลงชนิดแห้งแยกความเย็นด้วยอากาศกลางแจ้งทำงานที่อุณหภูมิฮอตสปอตต่ำกว่าขีดจำกัดของฉนวนมาก แม้ใช้งานเต็มพิกัดในสภาพกลางแจ้ง 40°C

คำถามที่ 2: ในวันที่ฝนตกกลางแจ้ง น้ำฝนจะไม่ไหลผ่านบานเกล็ดระบายความร้อนและทำให้ไฟฟ้าลัดวงจรภายในหรือไม่

ตอบ: ไม่ ระดับการป้องกันตัวเครื่องของเราคือ IP54 บานเกล็ดมีช่องสไตล์เขาวงกตภายในและตะแกรงโลหะ การทดสอบแสดงให้เห็นว่าแม้จะฉีดสเปรย์จากด้านหน้าโดยตรงด้วยปริมาณน้ำฝน 10 มม. ต่อนาที แต่ภายในรถยังคงแห้งสนิท พอร์ตทางเข้าสายเคเบิลทั้งหมดใช้ต่อมปิดผนึกระดับการระเบิด ซึ่งปิดกั้นเส้นทางไม่ให้ความชื้นเข้าไปได้อย่างสมบูรณ์
