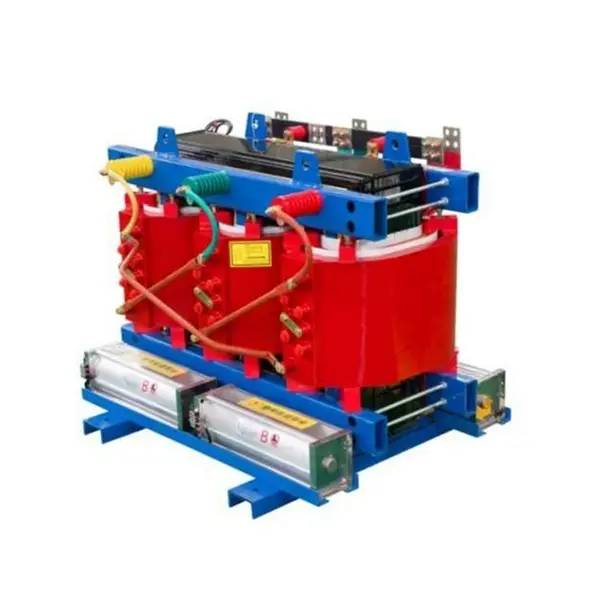

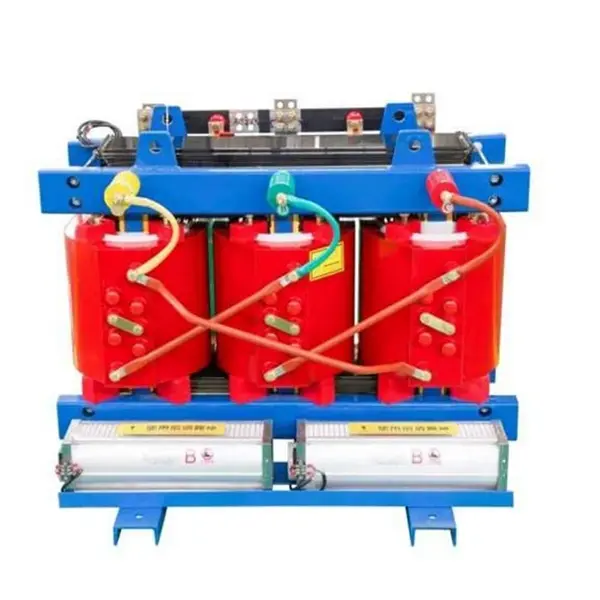

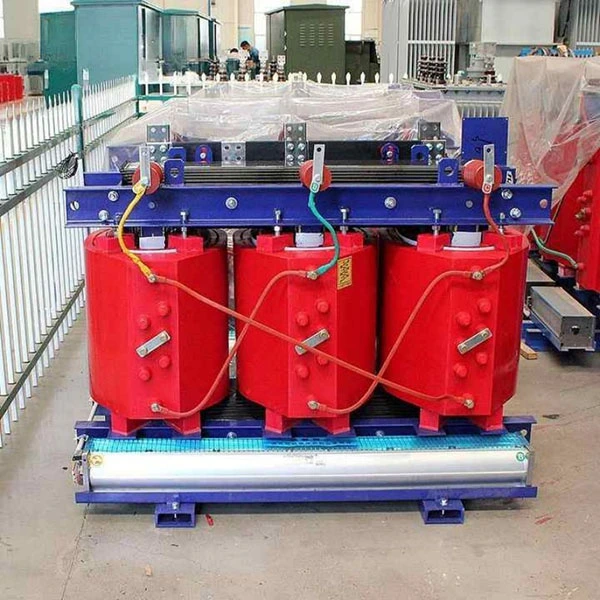

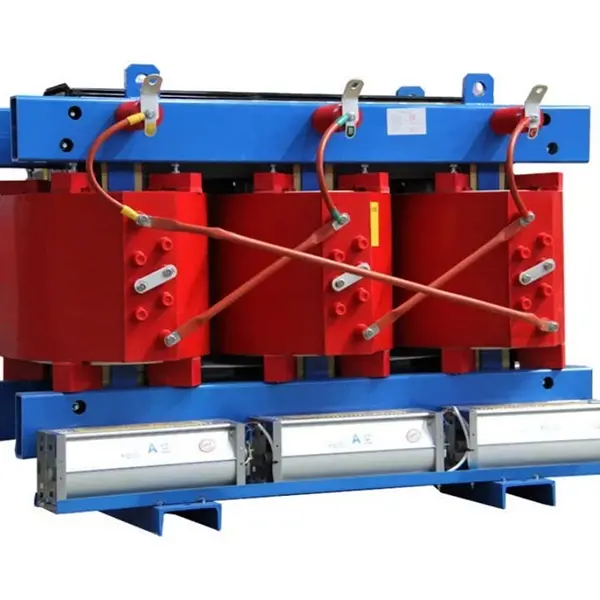

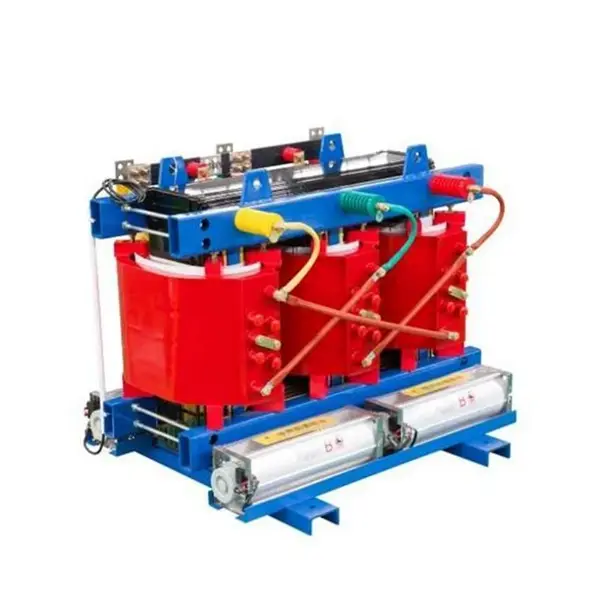

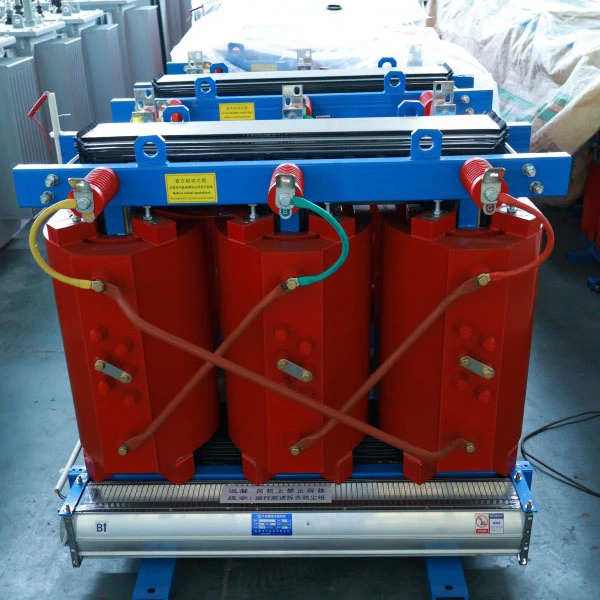

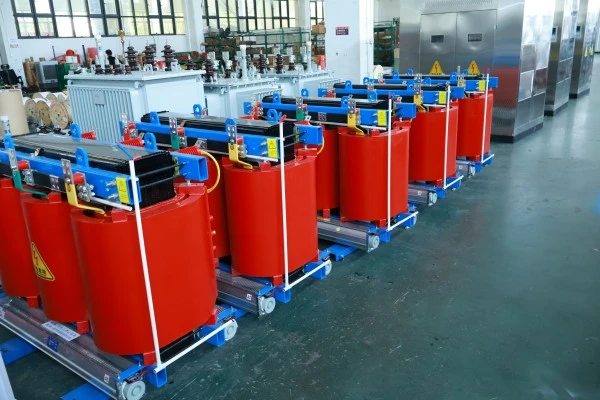

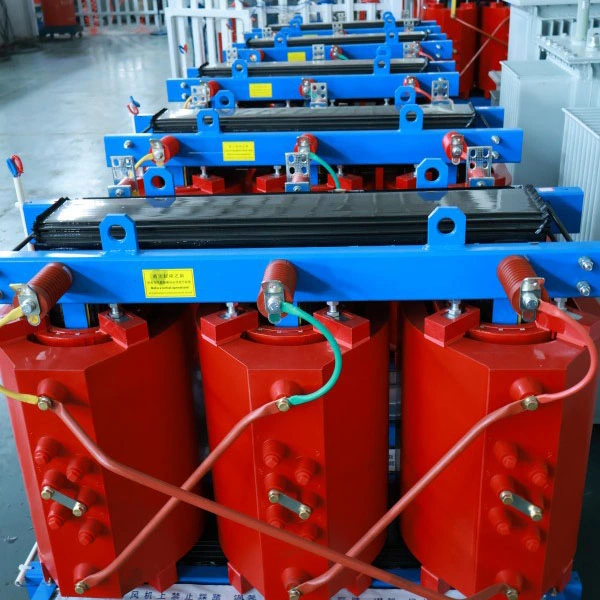

SCB13 800kva หม้อแปลงไฟฟ้าแบบหล่ออีพอกซีเรซิน

อุปกรณ์นี้คืออะไร?

หม้อแปลงไฟฟ้าแบบหล่ออีพอกซีเรซิน SCB13-800kVA เป็นหม้อแปลงไฟฟ้ากำลังสามเฟสที่ผลิตโดยใช้กระบวนการหล่ออีพอกซีเรซินสุญญากาศ เป็นของตระกูลหม้อแปลงชนิดแห้งที่ประหยัดพลังงาน

รายละเอียดรหัสรุ่น:

● S – สามเฟส

● C – เรซินหล่อ (อีพอกซี)

● B – การม้วนฟอยล์แรงดันต่ำ

● 13 – รหัสชุดประสิทธิภาพซึ่งแสดงถึงระดับประสิทธิภาพการใช้พลังงาน

มันทำอะไร?

หน้าที่หลักของอุปกรณ์นี้คือการลดแรงดันไฟฟ้าสูง (10kV หรือ 35kV) ให้เป็นแรงดันไฟฟ้าต่ำ (400V/380V) ซึ่งให้พลังงานที่ปลอดภัยและเสถียรสำหรับโหลดไฟฟ้าต่างๆ ต่างจากหม้อแปลงไฟฟ้าแบบเติมน้ำมันทั่วไปตรงที่ไม่ใช้น้ำมันฉนวนในการทำความเย็น แต่ทำงานโดยใช้ฉนวนอีพอกซีแข็งร่วมกับการระบายความร้อนด้วยอากาศตามธรรมชาติ

รายละเอียดสินค้า

หม้อแปลงไฟฟ้าแบบหล่ออีพอกซีเรซิน SCB13-800kVA เป็นหม้อแปลงไฟฟ้าที่มีประสิทธิภาพสูง,หม้อแปลงชนิดแห้งสามเฟสออกแบบมาเพื่อการกระจายพลังงานที่ทันสมัย โดดเด่นด้วยการหล่อสุญญากาศอีพอกซีเรซิน ขดลวดฟอยล์แรงดันต่ำ และตรงตามมาตรฐานประสิทธิภาพการใช้พลังงานระดับ 2 GB 20052-2020 (ใกล้ถึงระดับ 1) เหมาะสำหรับการใช้งานที่ต้องการการประหยัดพลังงาน ความปลอดภัยจากอัคคีภัย และความน่าเชื่อถือ

พิกัดที่ 800kVA โดยมีอัตราส่วนแรงดันไฟฟ้ามาตรฐาน 10kV/0.4kV (ปรับแต่งเป็น 6kV, 20kV หรือ 35kV) ฉนวนอีพอกซีโซลิดไร้น้ำมันช่วยลดความเสี่ยงในการรั่วซึม ไฟไหม้ และการระเบิด ทำให้เหมาะสำหรับอาคารสูง รถไฟใต้ดิน โรงพยาบาล ศูนย์ข้อมูล และโรงงานเคมี

ประสิทธิภาพทางไฟฟ้าที่สำคัญ: การสูญเสียขณะไม่มีโหลด ≤1090W, การสูญเสียโหลด (120°C) ≤6260W, ความต้านทานไฟฟ้าลัดวงจร 6% (ปรับได้ 4%-10%), การคายประจุบางส่วน ≤5pC และเสียงรบกวน ≤55dB ที่ 1 เมตร

ติดตั้งระบบควบคุมอุณหภูมิอัจฉริยะ (เซ็นเซอร์ PT100 การเริ่ม/หยุดพัดลมอัตโนมัติ สัญญาณเตือนความร้อนเกินและตัดการทำงาน) และการสื่อสาร RS485 สำหรับการรวมระบบ BA กระบวนการหล่อ VPI ช่วยให้มั่นใจได้ถึงการห่อหุ้มที่ป้องกันความชื้นและหน่วงไฟ แกนใช้เหล็กซิลิกอนที่มีความสามารถในการซึมผ่านสูงพร้อมข้อต่อแบบขั้นบันได การป้องกันมาตรฐาน IP20 (อุปกรณ์เสริม IP23)

ด้วยอายุการใช้งานการออกแบบ 30 ปีและการบำรุงรักษาเพียงเล็กน้อย SCB13-800kVA จึงเป็นตัวเลือกที่ประหยัดและเชื่อถือได้สำหรับระบบจำหน่ายใหม่หรือที่อัปเกรด

การประยุกต์ใช้ผลิตภัณฑ์

การใช้งานทั่วไป:

อาคารสูง อาคารพาณิชย์ โรงพยาบาล ศูนย์ข้อมูล สถานีรถไฟใต้ดิน สนามบิน โรงงานเคมี สถานีพลังงานหมุนเวียน และสถานที่ใดๆ ที่ความปลอดภัยจากอัคคีภัยเป็นข้อกำหนดที่สำคัญ

คุณลักษณะของผลิตภัณฑ์

ประสิทธิภาพสูงและประหยัดพลังงาน – ลดต้นทุนการดำเนินงาน

การสูญเสียขณะไม่มีโหลดลดลง 20%-37% เมื่อเทียบกับซีรีส์ SCB11 การสูญเสียโหลดลดลง 15%-30%

โดยทั่วไป 800kVA การสูญเสียขณะไม่มีโหลด ≤ 1,090W การสูญเสียโหลด (ที่ 120°C) ≤ 6260W

ตรงตามมาตรฐานประสิทธิภาพการใช้พลังงานระดับ 2 GB 20052-2020; พารามิเตอร์บางตัวถึงระดับ 1

การคำนวณผลประโยชน์ทางเศรษฐกิจ:

เมื่อพิจารณาจากชั่วโมงการทำงาน 8,000 ชั่วโมงต่อปีที่ 0.11 เหรียญสหรัฐฯ/kWh เมื่อเปรียบเทียบกับหม้อแปลงไฟฟ้า SCB11 มาตรฐาน การประหยัดไฟฟ้าต่อปีจะอยู่ที่ประมาณ 2,000-2,700 เหรียญสหรัฐฯ ส่วนต่างของราคาจะฟื้นตัวในเวลาประมาณ 3 ปี

ความปลอดภัยและความน่าเชื่อถือ – ทนไฟและป้องกันการระเบิดโดยไม่มีความเสี่ยง

ข้อดีหลัก:

ดับไฟได้เอง: จุดติดไฟของอีพอกซีเรซิน > 300°C; เปลวไฟไม่ลุกลาม และดับเองเมื่อถอดแหล่งความร้อนออก

การออกแบบที่ปราศจากน้ำมัน: ขจัดความเสี่ยงจากการรั่วไหลของน้ำมัน ไฟไหม้ และการระเบิดโดยสิ้นเชิง ไม่จำเป็นต้องมีหลุมกักเก็บน้ำมัน

ความสามารถในการทนต่อการลัดวงจรสูง: โครงสร้างเสริมไฟเบอร์กลาสที่มีความแข็งแรงสูงซึ่งเกิดจากการหล่อแบบสุญญากาศช่วยเพิ่มความสามารถในการทนต่อการลัดวงจรได้มากกว่า 30%

การคายประจุบางส่วนต่ำมาก: การคายประจุบางส่วนสามารถควบคุมได้ต่ำกว่า 5pC ซึ่งช่วยชะลอการเสื่อมสภาพของฉนวนได้อย่างมาก

การจัดการกับข้อกังวลของลูกค้าอย่างแท้จริง:

ถาม: ในการติดตั้งหม้อแปลงไฟฟ้าใต้ชั้นใต้ดินของอาคารสูง การตรวจสอบอัคคีภัยเน้นเรื่องใดมากที่สุด?

ตอบ: เจ้าหน้าที่ดับเพลิงมุ่งเน้นไปที่ "ความเสี่ยงในการแพร่กระจายของไฟ" และ "การปล่อยควันพิษ" เป็นหลัก SCB13 ของเราใช้การหล่ออีพอกซีเรซิน ซึ่งมีสารหน่วงไฟโดยธรรมชาติ และไม่ผลิตก๊าซพิษที่เป็นฮาโลเจนเมื่อถูกเผาไหม้ (สอดคล้องกับ GB/T 1094.11-2022) นี่เป็นข้อได้เปรียบที่สำคัญที่หม้อแปลงที่เติมน้ำมันไม่สามารถเทียบเคียงได้ อาคารพาณิชย์และโครงการโรงพยาบาลหลายแห่งในเมืองชั้นหนึ่งและชั้นสองได้ผ่านการตรวจสอบความปลอดภัยจากอัคคีภัยอย่างเข้มงวดเนื่องจากคุณสมบัตินี้

ถาม: หม้อแปลงชนิดแห้งมีความไวต่อความชื้น ภาคใต้สามารถทำงานหน้าฝนได้หรือไม่?

ตอบ: หม้อแปลงชนิดแห้งทั่วไปไวต่อความชื้นจริงๆ แต่ SCB13 ของเราใช้กระบวนการหล่อแบบสุญญากาศ โดยอีพอกซีเรซินจะห่อหุ้มขดลวดจนกลายเป็นชั้นฉนวนที่ปิดสนิท แกนและฮาร์ดแวร์ตัวจับยึดผ่านการบำบัดป้องกันการกัดกร่อนเป็นพิเศษ ช่วยให้สามารถทำงานได้ตามปกติในสภาพแวดล้อมที่มีความชื้นสัมพัทธ์ 100% ไม่จำเป็นต้องทำให้แห้งก่อนรีสตาร์ทหลังจากปิดเครื่อง

การตรวจสอบอัจฉริยะ – ข้อมูลอุณหภูมิโดยสรุป

ระบบควบคุมอุณหภูมิอัจฉริยะมาตรฐาน:

เซ็นเซอร์ความต้านทานแพลทินัม PT100 ที่ฝังไว้ล่วงหน้าในการพันแต่ละเฟสสำหรับการตรวจสอบอุณหภูมิแบบเรียลไทม์

คอนโทรลเลอร์จะแสดงอุณหภูมิการพันขดลวดสามเฟสแบบวนรอบ – อ่านง่าย

เริ่ม/หยุดพัดลมระบายความร้อนที่ติดตั้งด้านล่างโดยอัตโนมัติ (เริ่มต้นที่ >100°C หยุดที่ <80°C)

ให้สัญญาณเตือนอุณหภูมิเกิน (เซ็ตพอยต์ที่ปรับได้) และการป้องกันทริปอุณหภูมิเกิน

การทำงานที่มีเสียงรบกวนต่ำ – เงียบและไม่รบกวน

ข้อมูลที่วัดได้:

สำหรับขนาด 800kVA และต่ำกว่า ระดับเสียง ≤ 55dB วัดจากอุปกรณ์ 1 เมตร

เทคโนโลยีข้อต่อแกนตักแบบก้าวเต็มที่ 45° + แผ่นลดแรงสั่นสะเทือนสามารถลดเสียงรบกวนได้อีก 5-8dB

ความสามารถในการรับน้ำหนักเกินที่แข็งแกร่ง – เชื่อถือได้ในเวลาที่สำคัญที่สุด

พารามิเตอร์ความสามารถในการโอเวอร์โหลด:

การระบายความร้อนตามธรรมชาติ (AN) – สามารถทำงานที่โหลดต่อเนื่อง 100%

การบังคับอากาศเย็น (AF) – ความจุสามารถเพิ่มได้ 40-50%

สามารถทนต่อโหลดพิกัด 150% เป็นเวลา 2 ชั่วโมง

สถานการณ์การใช้งาน:

ช่วงที่มีความต้องการใช้ไฟฟ้าสูงสุดในฤดูร้อน การป้องกันไฟในเหตุการณ์วิกฤติ การแบ่งโหลดชั่วคราวเมื่อหม้อแปลงตัวหนึ่งขัดข้อง ใน "ช่วงเวลาวิกฤติ" เหล่านี้ ความสามารถในการโอเวอร์โหลดของ SCB13 ช่วยให้มั่นใจได้ถึงความต่อเนื่องของแหล่งจ่ายไฟ

ไม่ต้องบำรุงรักษา – ง่ายดายและไร้กังวล

ข้อดีการบำรุงรักษา:

ไร้น้ำมัน – ไม่จำเป็นต้องกรองน้ำมันเป็นระยะหรือทดสอบโครมาโทกราฟีน้ำมัน

พื้นผิวม้วนเรียบ – ฝุ่นไม่สะสมง่าย

ไม่มีชิ้นส่วนที่เคลื่อนไหว – อัตราความล้มเหลวต่ำมาก

การบำรุงรักษารายวันเพียงต้องตรวจสอบการแสดงอุณหภูมิและทำความสะอาดท่ออากาศเย็นเท่านั้น

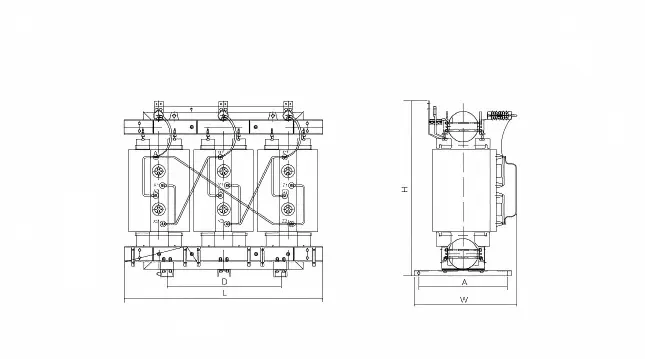

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

ความมุ่งมั่นในการบริการหลังการขาย

ระยะเวลาการรับประกัน: 12 เดือนนับจากวันที่จัดส่ง (ขยายได้ถึง 36 หรือ 60 เดือนโดยมีสัญญาบริการแบบชำระเงิน)

การสนับสนุนทางเทคนิค: ให้คำปรึกษาด้านเทคนิคฟรีตลอดอายุการใช้งาน การคำนวณโหลดและการเพิ่มประสิทธิภาพโซลูชันระหว่างขั้นตอนการเลือก

บริการภาคสนาม: คำแนะนำในการติดตั้ง ความช่วยเหลือในการทดสอบระบบ การจัดการข้อผิดพลาด (ฟรีระหว่างการรับประกัน อิงตามต้นทุนหลังการรับประกัน)

การจัดหาชิ้นส่วนอะไหล่: ตัวควบคุมอุณหภูมิ พัดลม เซ็นเซอร์ และชิ้นส่วนทั่วไปอื่นๆ ที่เก็บไว้ในสต็อก จัดส่งวันถัดไปผ่านเคอรี่
