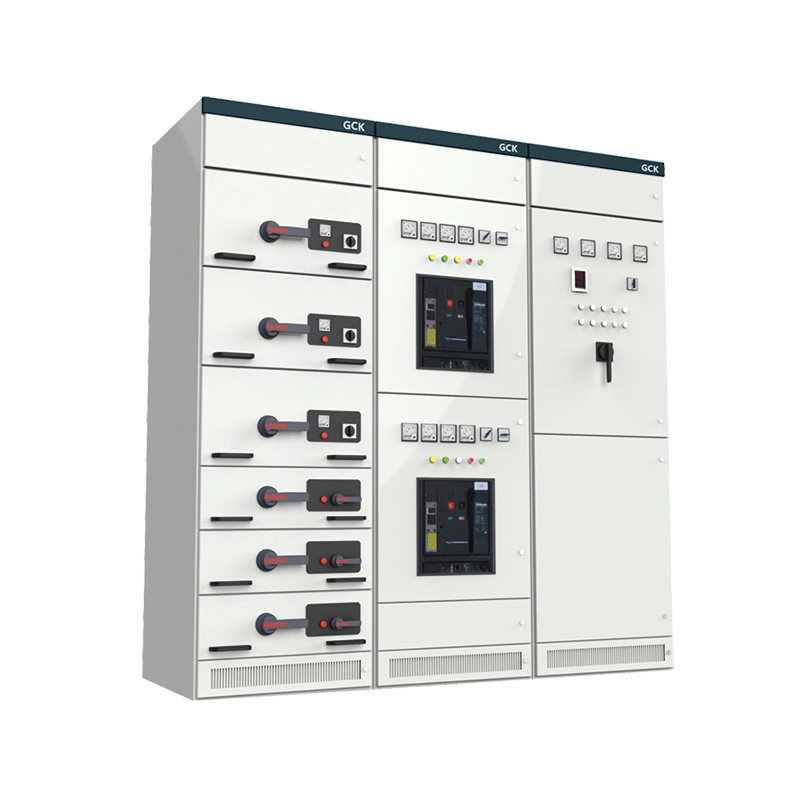

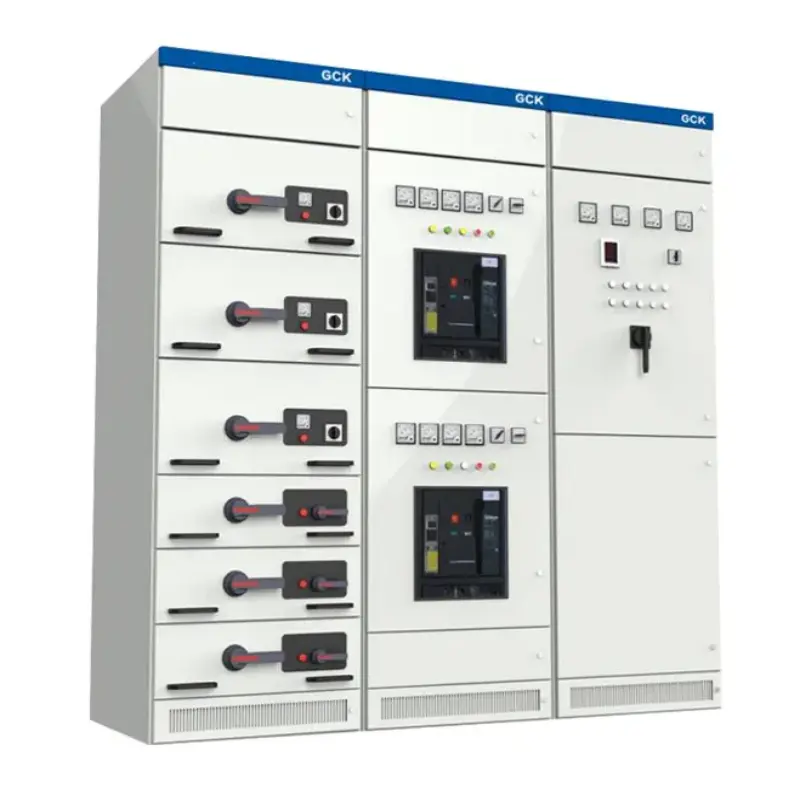

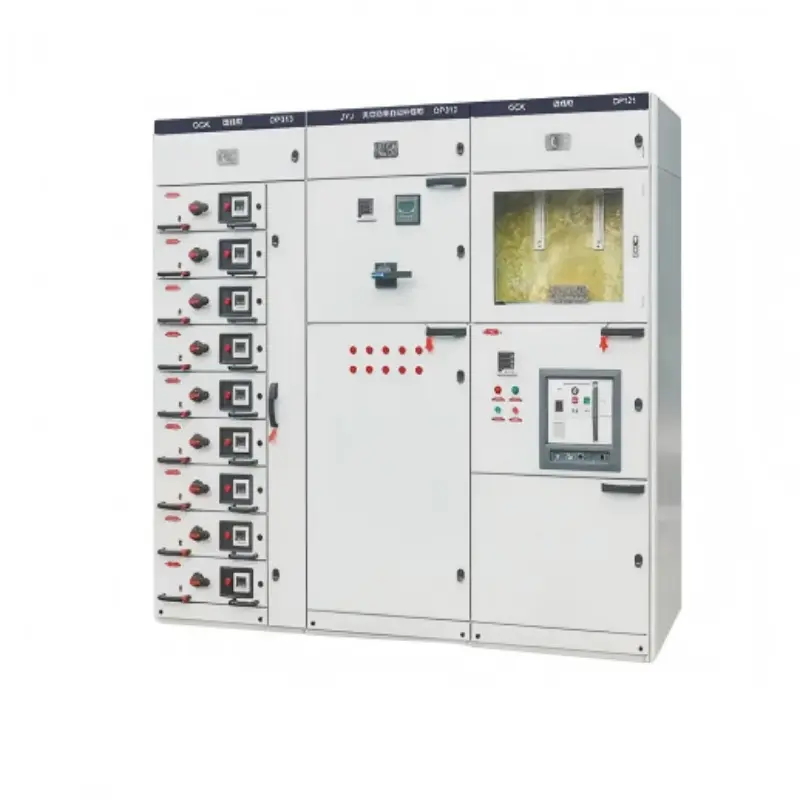

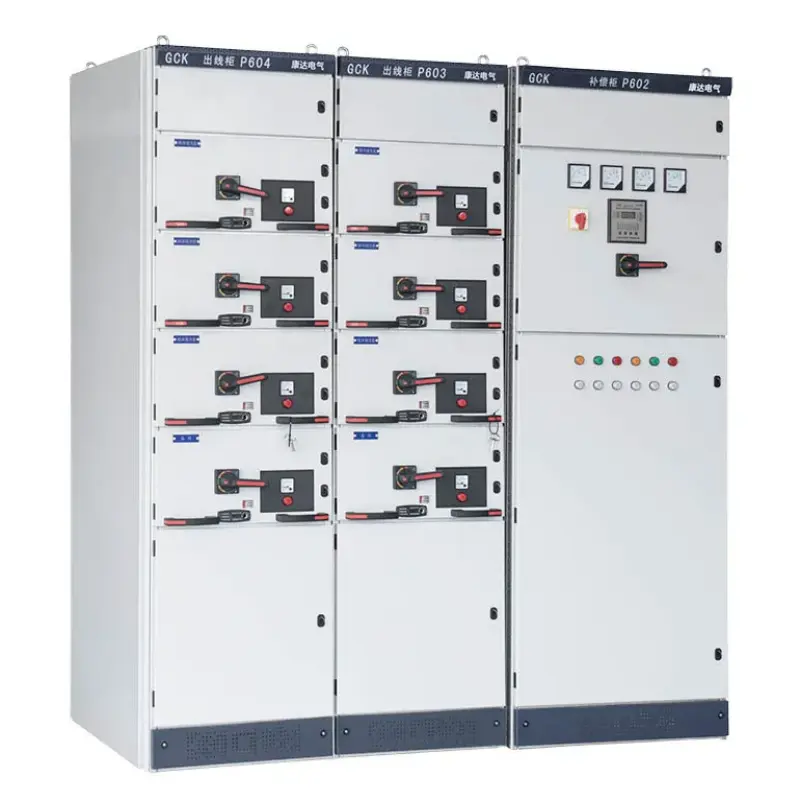

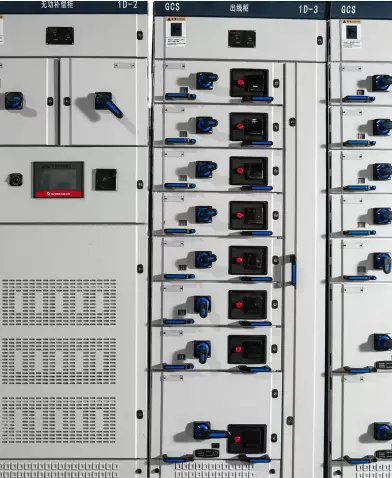

ตู้สวิตช์ประหยัดประกอบ GCK C-profile

ตู้สวิตช์ประหยัดชุดประกอบโปรไฟล์ GCK C คือ aสวิตช์เกียร์แบบปิดแรงดันต่ำ (สูงถึง 690V)ใช้โครงเหล็กโปรไฟล์ตัวซียึดติด โปรไฟล์ C เป็นช่องเหล็กชุบสังกะสีรีดเย็นแบบเจาะรูล่วงหน้าพร้อมตะแกรงรูแบบแยกส่วนขนาด 25 มม. ช่วยให้ประกอบได้โดยไม่ต้องเชื่อมหรือใช้เครื่องมือพิเศษ

ผลิตภัณฑ์นี้ทำอะไร?

● การกระจายพลังงาน – ส่งพลังงานอย่างปลอดภัยจากแหล่งจ่ายหลักที่เข้ามาไปยังตัวป้อน มอเตอร์ แผงไฟส่องสว่าง และโหลดอื่นๆ

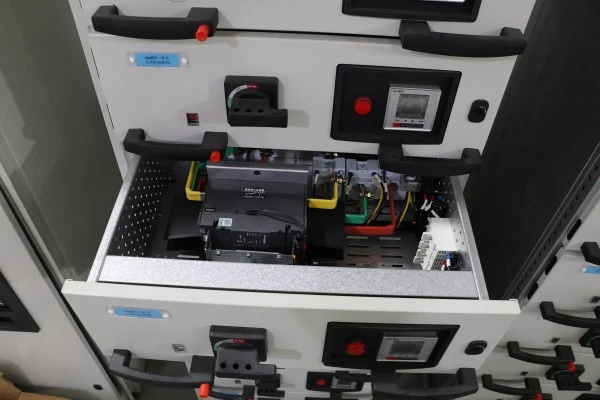

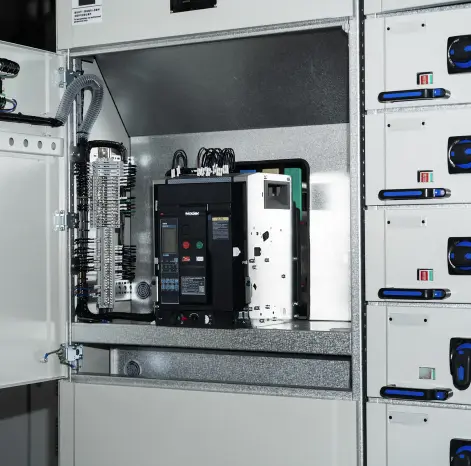

● ฟังก์ชั่นลิ้นชัก – ลิ้นชักแบบถอดได้สำหรับบ้าน (เซอร์กิตเบรกเกอร์ คอนแทคเตอร์ ซอฟต์สตาร์ท) ที่สามารถสลับได้ในขณะที่บัสบาร์หลักยังคงใช้งานได้ ช่วยลดเวลาหยุดทำงาน

● การกำหนดค่าใหม่นอกสถานที่ – เพิ่มหรือย้ายส่วนต่างๆ ได้อย่างง่ายดายโดยการปลดสลักเพลตท้าย การสลักบนตู้ใหม่ และการขยายบัสบาร์ด้วยชุดอุปกรณ์ง่ายๆ

● การป้องกันและการแยกออกจากกัน – มีกลไกเชื่อมต่อกัน บานประตูหน้าต่าง และรูปแบบการแยกที่กำหนดค่าได้ (แบบฟอร์ม 2b, 3b หรือ 4b)

ตัวเลือกการปรับแต่ง

โดยพื้นฐานแล้ว ตู้นี้นำเสนอการดึงออกที่ทันสมัยสวิตช์เกียร์ฟังก์ชันการทำงาน — การบำรุงรักษาที่ปลอดภัย ความหนาแน่นสูง และความเป็นโมดูล — ในราคาระดับเริ่มต้น เหมาะอย่างยิ่งสำหรับโรงงานอุตสาหกรรมขนาดเล็กถึงขนาดกลาง อาคารพาณิชย์ โครงการโครงสร้างพื้นฐาน และการปรับปรุงเพิ่มเติมโดยคำนึงถึงงบประมาณ ซึ่งคุณภาพไม่ลดลง

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

ด้านล่างนี้คือข้อกำหนดทางเทคนิคที่สำคัญสำหรับตู้สวิตช์ประหยัดชุดประกอบโปรไฟล์ GCK C ค่าจะขึ้นอยู่กับการกำหนดค่ามาตรฐานและอาจปรับแต่งตามความต้องการเฉพาะของโครงการได้

คุณสมบัติและการใช้งานผลิตภัณฑ์ (รูปแบบถามตอบ)

ตู้สวิตช์ประหยัดส่วนประกอบ C-profile ของ GCK โดดเด่นเนื่องจากการผสมผสานที่เป็นเอกลักษณ์ระหว่างความประหยัด ความยืดหยุ่น และประสิทธิภาพที่ได้รับการพิสูจน์แล้ว ด้านล่างนี้เราจะตอบคำถามที่พบบ่อยที่สุดที่ลูกค้าถามเกี่ยวกับคุณสมบัติและการใช้งานที่เหมาะสม

คำถามที่ 1: อะไรทำให้การออกแบบโปรไฟล์ C ประหยัดกว่าสวิตช์เกียร์แบบเชื่อม

ตอบ: เหตุผลสามประการ: (1) โครงที่ต่อด้วยสลักเกลียวช่วยขจัดอุปกรณ์เชื่อมที่มีราคาแพง (2) ตารางเจาะล่วงหน้าขนาด 25 มม. จะลบการเจาะแบบกำหนดเองออก (3) สามารถเปลี่ยนโปรไฟล์ที่เสียหายได้ทีละชิ้น ไม่ใช่ทั้งเฟรม เมื่อคุณซื้อตู้สวิตช์ประหยัดชุดประกอบโปรไฟล์ GCK C คุณจะต้องจ่ายตามมูลค่า ไม่ใช่งานวิศวกรรมมากเกินไป

คำถามที่ 2: โครงสร้างแบบสลักเกลียวมีความแข็งแรงเพียงพอสำหรับสภาพแวดล้อมทางอุตสาหกรรมหรือไม่?

ก. ใช่. ด้วยแรงบิดอย่างเหมาะสม (M8:18Nm, M10:35Nm) เป็นไปตาม IEC 61439-2 และทนทานต่อแรงลัดวงจร 50kA โดยไม่มีการเสียรูปถาวร สำหรับการสั่นสะเทือนที่รุนแรง (เช่น เครื่องปั๊มหรือเรือ) เราขอแนะนำให้ใช้การเชื่อมเอ็มเอ็นเอส ซีรีส์. สำหรับ 95% ของไซต์งานอุตสาหกรรม/เชิงพาณิชย์ โปรไฟล์ GCK C นั้นเพียงพอแล้ว

Q3: ผิวเคลือบสังกะสีเปรียบเทียบกับสีฝุ่นอย่างไร?

ตอบ: การชุบสังกะสีแบบจุ่มร้อนหลังการเจาะจะครอบคลุมทุกพื้นผิว — รวมถึงขอบที่ตัดและรูด้วย — โดยมีชั้นสังกะสี ≥65μm สม่ำเสมอ มันจะไม่แตกหรือเป็นสนิมเมื่อมีความชื้นซึมเข้าไปด้านหลัง ซึ่งมีประสิทธิภาพเหนือกว่าการเคลือบสีฝุ่นในสภาพแวดล้อมที่มีความชื้น (เช่น การบำบัดน้ำ โรงงานทอผ้า) หากต้องการสี สามารถทาสีฝุ่นทับชั้นสังกะสีได้

คำถามที่ 4: สถานการณ์การใช้งานที่พบบ่อยที่สุดคืออะไร

ตอบ: จากการติดตั้งทั่วโลกหลายพันครั้ง ตู้สวิตช์ประหยัดแบบประกอบโปรไฟล์ GCK C จึงมีการใช้งานบ่อยที่สุดใน:

โรงงานอุตสาหกรรมขนาดเล็กและขนาดกลาง: การแปรรูปอาหาร การขึ้นรูปพลาสติก การแปรรูปโลหะ และโรงงานทอผ้า

อาคารพาณิชย์: ศูนย์การค้า โรงแรม และอาคารสำนักงาน

การบำบัดน้ำและน้ำเสีย: สถานีสูบน้ำ ระบบชลประทานและการแยกเกลือออกจากน้ำทะเล

โครงการติดตั้งเพิ่มเติม: แทนที่สวิตช์บอร์ดแบบคงที่แบบเก่าด้วยสวิตช์เกียร์แบบดึงออกที่ทันสมัย

การติดตั้งระบบไฟฟ้าชั่วคราว: สถานที่ก่อสร้าง ค่ายเหมืองแร่ และระบบไฟฟ้าสำหรับงานกิจกรรม

รายละเอียดการผลิตและข้อได้เปรียบทางการแข่งขัน

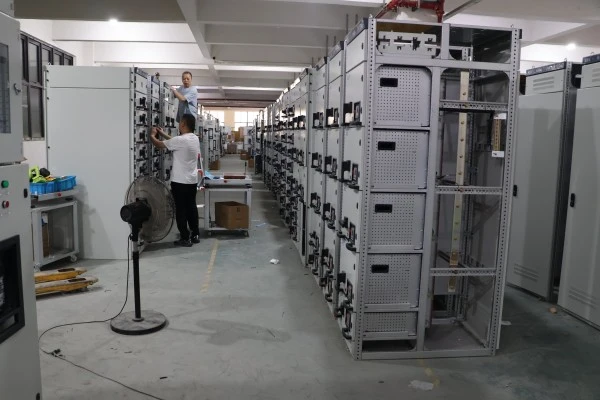

รายละเอียดการผลิต - เราสร้างตู้สวิตช์ประหยัดชุดประกอบ GCK C-profile ได้อย่างไร

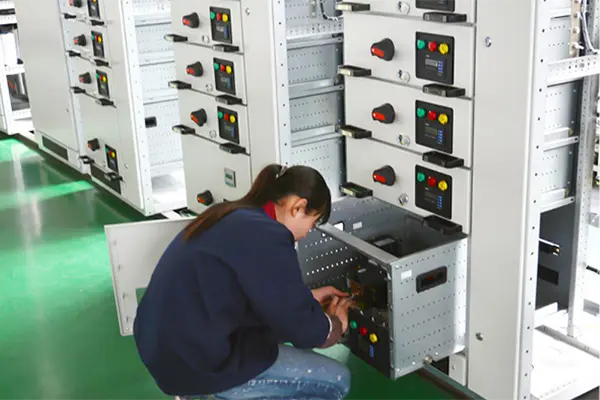

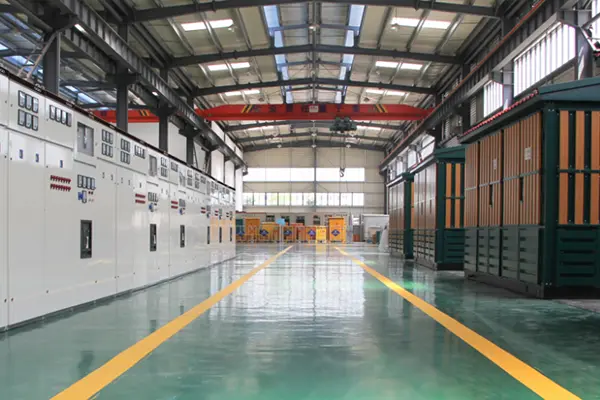

ที่ Lugao Power Co., Ltd. เราผลิตตู้สวิตช์ประหยัดแบบประกอบ GCK C-profile ทุกตัวด้วยความสม่ำเสมอ ความทนทาน และความสะดวกในการประกอบ

1. การผลิตโปรไฟล์ C:เหล็กม้วน Q235B 2.0 มม. มาตรฐานญี่ปุ่น → ตะแกรง CNC เจาะ 25 มม. → รูปร่าง C แบบเย็น (ความแม่นยำ ± 0.3 มม.) → ตัดตามความยาว → ชุบสังกะสีแบบจุ่มร้อน (≥65μm, ASTM A123)

2. ที่วางลิ้นชัก:เหล็กชุบสังกะสี 2.5 มม. พร้อมรอยบุ๋มและลูกกลิ้งไนลอน รองรับลิ้นชัก 8E/2 ถึง 24E ผ่านแผ่นอะแดปเตอร์ อินเตอร์ล็อคแบบกลไกสามตำแหน่ง (เชื่อมต่อ/ทดสอบ/แยก) พร้อมกุญแจล็อค

3. หน่วยลิ้นชัก:แผงด้านหน้าทำจากเหล็ก 1.5 มม., เคลือบผง RAL 7035, ป้ายแกะสลักด้วยเลเซอร์ ด้ามจับพร้อมไฟแสดง O/I หน้าสัมผัสหลัก: ทองแดงชุบเงิน (≥10μm) การออกแบบทิวลิปแบบสปริงโหลด สายไฟรอง: ลวดทองแดง PVC ขนาด 2.5 มม.² พร้อมปลอกที่มีหมายเลข โรงงานผ่านการทดสอบความต่อเนื่อง ความเป็นฉนวน และการทำงานทางกล

4. ระบบบัสบาร์:ทองแดง ETP (IACS 98%) ข้อต่อชุบเงินมีแรงบิด 35–40Nm บัสบาร์รองรับทุกๆ 500 มม. (แน่นกว่าปกติ 800 มม.) บัสบาร์แนวตั้งเชื่อมต่อผ่านข้อต่อทองแดงแบบเกลียว

5. การประกอบและการทดสอบ:ชุดประกอบควบคุมแรงบิด แต่ละหน่วยที่ทดสอบ: ไดอิเล็กทริก (2.5kV/1 นาที) ความต่อเนื่อง อินเตอร์ล็อคทางกล และอุณหภูมิที่เพิ่มขึ้นที่กระแสไฟพิกัด 1.1 เท่า รวมรายงานการทดสอบจากโรงงาน

บริการหลังการขาย – รับประกันหนึ่งปี

ระยะเวลาการรับประกัน:12 เดือนนับจากวันที่ว่าจ้าง แต่ไม่เกิน 18 เดือนนับจากวันที่จัดส่ง

สิ่งที่ครอบคลุม: ข้อบกพร่องจากการผลิตทั้งหมด รวมถึง:

● การเสียรูปโปรไฟล์ C ภายใต้ภาระทางกลที่กำหนด

● อินเตอร์ล็อคลิ้นชักทำงานผิดปกติ (ไม่สามารถป้องกันการใส่หรือดึงออกไม่ถูกต้อง)

● การสึกหรอของหน้าสัมผัสหลักเกิน 0.5 มม. ภายในระยะเวลารับประกัน

● ข้อผิดพลาดในการเดินสายไฟรองหรือการต่อสายหลวมที่เกิดจากการประกอบในโรงงาน

● การลอกเคลือบด้วยสังกะสี (หากไม่มีการเสียดสีภายนอก)

สิ่งที่ไม่ครอบคลุม: ความเสียหายที่เกิดจากการติดตั้งที่ไม่เหมาะสม การดัดแปลงโดยไม่ได้รับอนุญาต การทำงานเกินพิกัดของป้ายชื่อ ผลกระทบทางกายภาพ การกัดกร่อนจากการสัมผัสสารเคมีที่ไม่ได้ระบุไว้ในคำสั่ง หรือเหตุสุดวิสัย (ฟ้าผ่า น้ำท่วม ไฟไหม้ ฯลฯ)

ความมุ่งมั่นในการตอบสนอง:

● การสนับสนุนทางเทคนิคระยะไกล:ภายใน 8 ชั่วโมงทำการผ่านทางอีเมล WhatsApp หรือแฮงเอาท์วิดีโอ

● การจัดส่งอะไหล่:ภายใน 48 ชั่วโมงสำหรับการเรียกร้องการรับประกัน (จัดส่งแบบมาตรฐาน)

เอกสารที่ให้มาพร้อมกับการจัดส่งทุกครั้ง:

1. รายงานการทดสอบจากโรงงาน (อิเล็กทริก, ความต่อเนื่อง, อุณหภูมิที่เพิ่มขึ้น)

2. การเขียนแบบประกอบและไดอะแกรมบรรทัดเดียว

3. ตารางลิ้นชักแสดงรายการระดับและฟังก์ชันของลิ้นชักแต่ละลิ้นชัก

4. เอกสารข้อมูลจำเพาะแรงบิดสำหรับการประกอบซ้ำที่ไซต์งาน (คำสั่ง KD)

5. คู่มือการใช้งานและบำรุงรักษา
