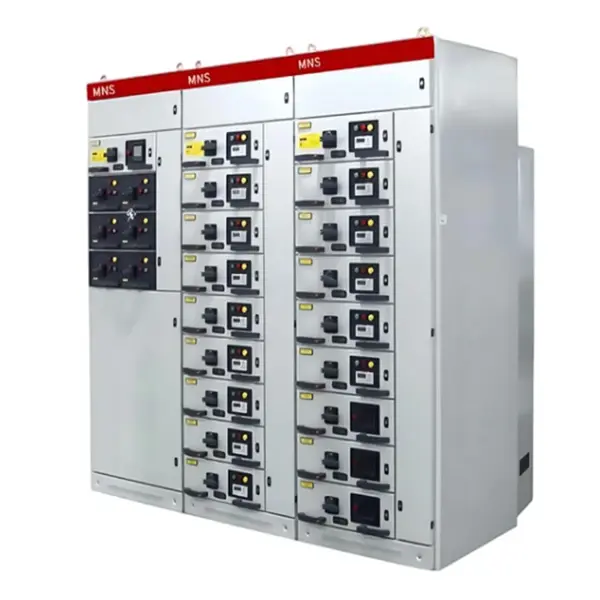

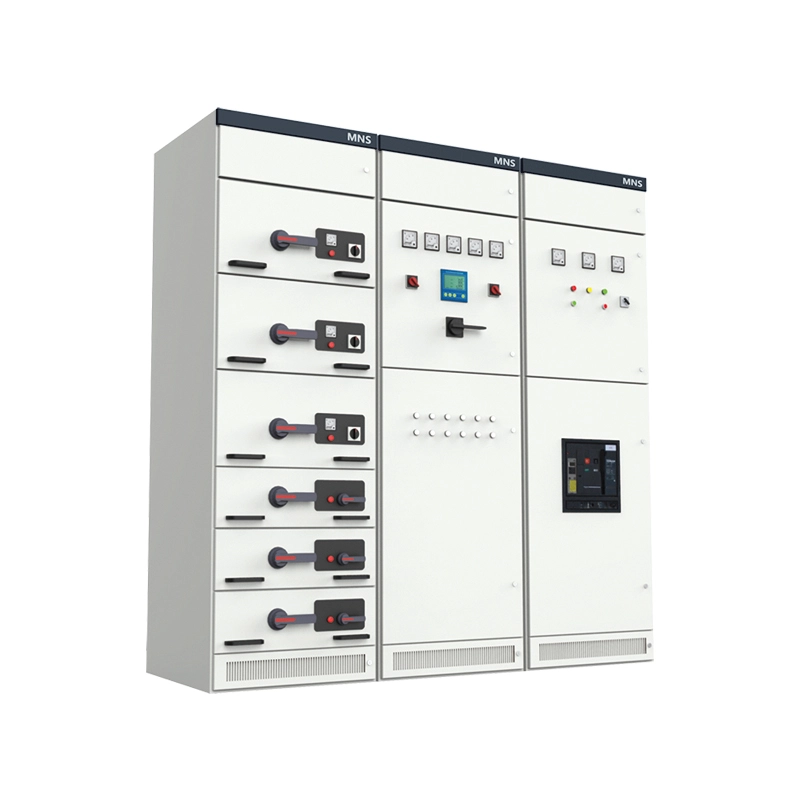

ตู้สวิตช์ชนิดดึงออกแบบโมดูลาร์ MNS

Lugao Power Co., Ltd. ขอแนะนำให้คุณซื้อตู้สวิตช์ชนิดดึงออก MNS Modularization Draw-out ซึ่งเป็นแพลตฟอร์มสวิตช์เกียร์แรงดันต่ำแบบโมดูลาร์ความหนาแน่นสูง โดยผสมผสานฟังก์ชันการทำงานแบบถอดได้เข้ากับโมดูลที่ได้มาตรฐาน ช่วยให้สามารถเปลี่ยนทดแทนได้อย่างรวดเร็ว ขยายขนาดได้ และบำรุงรักษาได้อย่างง่ายดาย เหมาะสำหรับสภาพแวดล้อมด้านพลังงานที่สำคัญ

ส่งคำถาม

รายละเอียดสินค้า

ตู้สวิตช์ชนิดดึงออก MNS Modularization คือสวิตช์เกียร์แบบปิดแรงดันต่ำ (สูงถึง 690V)แอสเซมบลีที่ออกแบบตามกรอบงาน MNS (Modular Network System) ยูนิตการทำงานแต่ละยูนิต เช่น มอเตอร์สตาร์ท เบรกเกอร์ป้อน หรือโมดูลจ่ายไฟ อยู่ในคาสเซ็ตแบบดึงออกเดี่ยวๆ ซึ่งสามารถใส่ ถอด หรือเปลี่ยนได้โดยไม่ต้องปิดระบบทั้งหมด ตู้ทำหน้าที่หลักสามประการ: การกระจายกำลัง (ป้อนวงจรย่อยหลายวงจร), การควบคุมมอเตอร์ (การสตาร์ท การหยุด การป้องกันมอเตอร์) และการป้องกันระบบ (การลัดวงจร โอเวอร์โหลด และการแยกข้อผิดพลาดของกราวด์) กล่าวโดยย่อก็คือ ศูนย์การจัดการพลังงานแบบปลั๊กแอนด์เพลย์สำหรับโรงงานอุตสาหกรรมและเชิงพาณิชย์

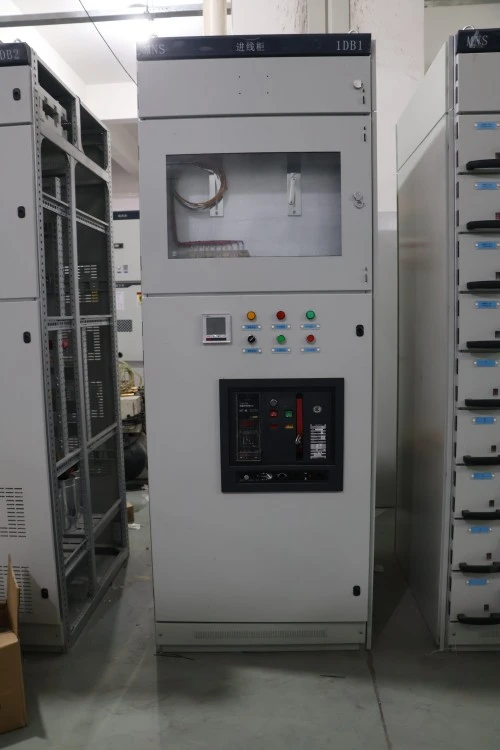

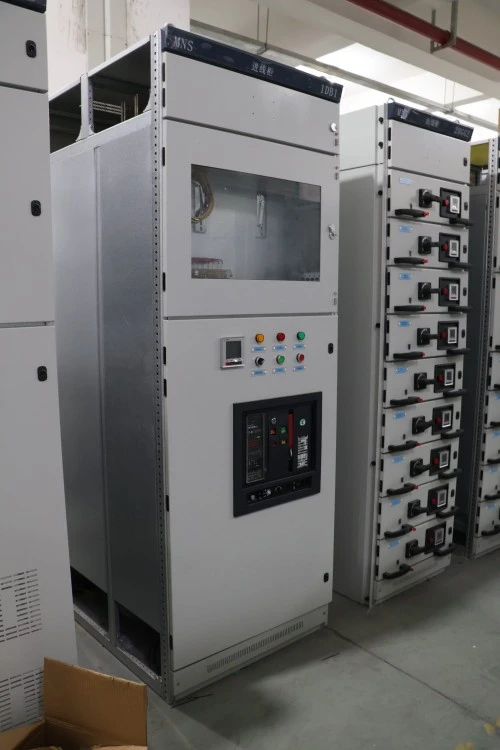

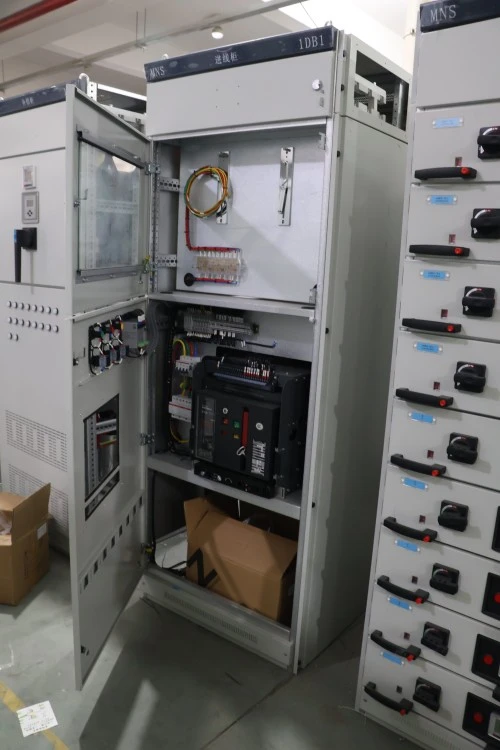

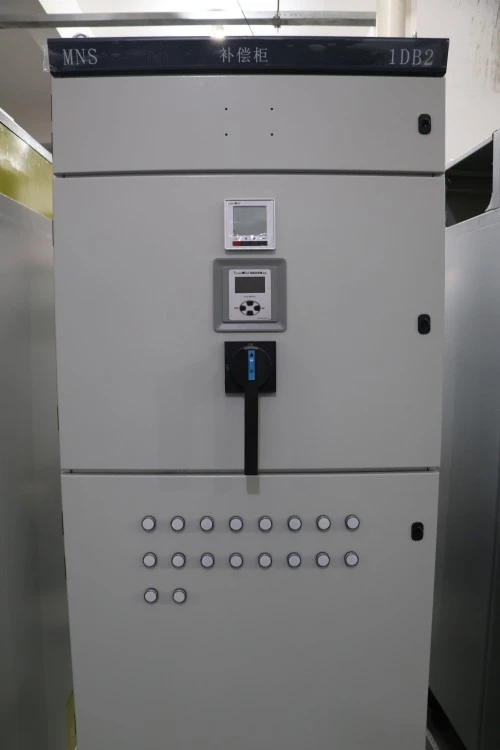

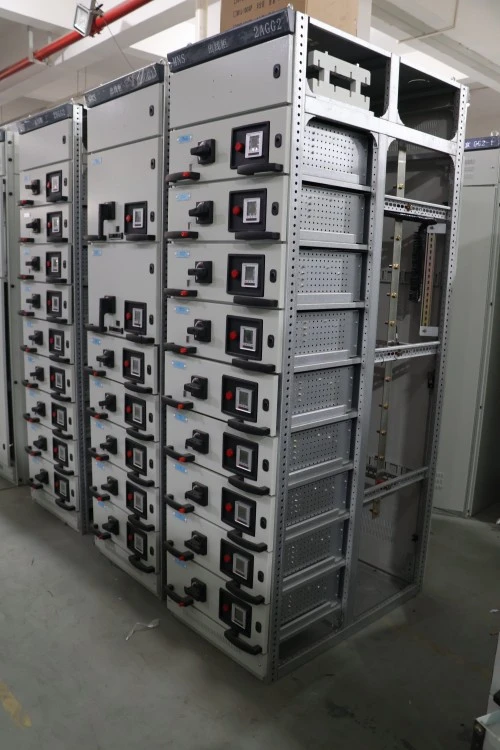

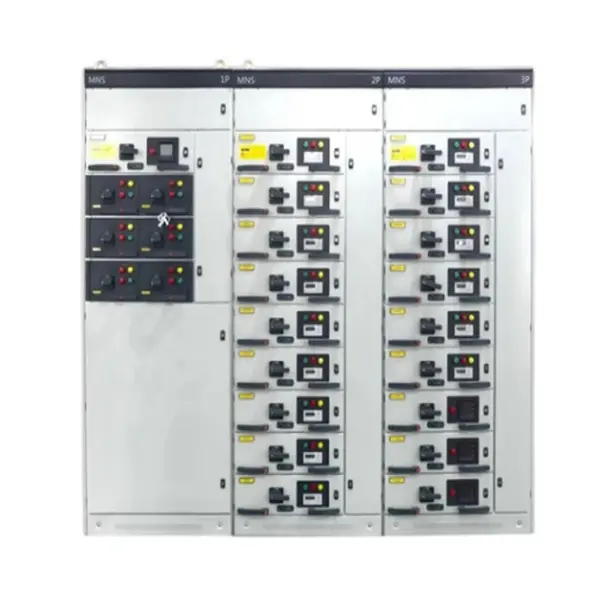

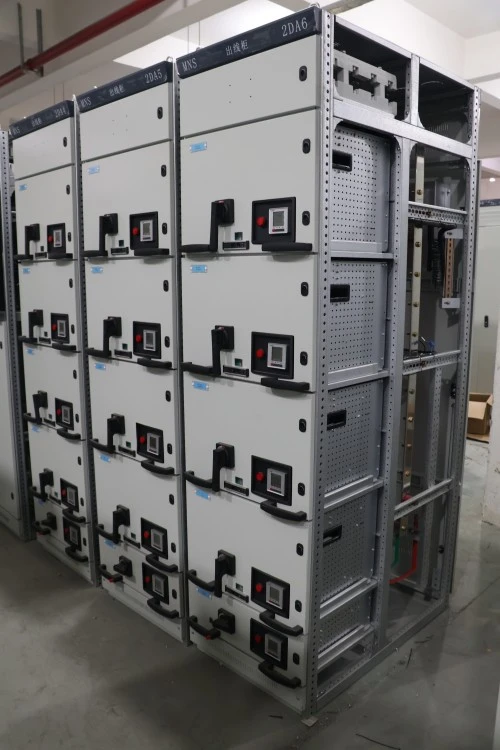

MNS low voltage draw-out switchgear front view Mns Modularization Draw Out Type Switch Cabinet MNS modular drawer unit structure

ข้อดีของผลิตภัณฑ์

ข้อได้เปรียบ	คำอธิบาย
สถาปัตยกรรมแบบโมดูลาร์อย่างแท้จริง	คาสเซ็ตแบบดึงออกทุกอันมีความเป็นอิสระทางกลไกและทางไฟฟ้า คุณสามารถเพิ่ม ลบ หรืออัปเกรดคาสเซ็ตโดยไม่ต้องปรับโครงสร้างตู้ทั้งหมดใหม่ ทำให้ตู้สวิตช์ชนิดดึงออกแบบโมดูลาร์ MNS เหมาะสำหรับโรงงานที่กำลังเติบโต
รอยเท้าที่มีความหนาแน่นสูง	สูงสุด 24 ยูนิตต่อส่วนแนวตั้งเดี่ยว (คาสเซ็ต 8E/2) ประหยัดพื้นที่ 30–40% เมื่อเทียบกับแผงสวิตช์แบบอยู่กับที่แบบเดิม
กลไกลิ้นชักสามตำแหน่ง	ตำแหน่งทดสอบ แยก และเชื่อมต่อด้วยอินเทอร์ล็อคที่เข้ากันได้กับแม่กุญแจ ไม่สามารถใส่ลิ้นชักไม่ถูกต้องได้ - ตัวกั้นแบบมีกุญแจช่วยป้องกันไม่ตรงกัน
การแบ่งแยกตามหน้าที่อย่างสมบูรณ์	แยกช่องสำหรับบัสหลัก ทางเข้าเคเบิล และยูนิตการทำงาน มีการกักกันส่วนโค้งและการป้องกันการแพร่กระจายของไฟ
ความสามารถแบบถอดเปลี่ยนได้	เปลี่ยนลิ้นชักตัวป้อนในขณะที่บัสหลักยังคงอยู่ เวลาหยุดทำงานจะจำกัดอยู่ที่ตัวลิ้นชักเท่านั้น โดยทั่วไปจะไม่เกิน 5 นาที
การทำงานและการบำรุงรักษาด้านหน้าเท่านั้น	สามารถเข้าถึงลิ้นชัก สายเคเบิล และส่วนควบคุมทั้งหมดได้จากด้านหน้า สามารถวางตู้ชิดผนังได้ ประหยัดพื้นที่มากยิ่งขึ้น
ทนต่อการลัดวงจรสูง	สูงถึง 100kA เป็นเวลา 1 วินาที (ทดสอบตาม IEC 61439-2) ระบบบัสบาร์ได้รับการหุ้มฉนวนอย่างเต็มที่และรองรับแรงเค้นแบบไดนามิก
การเชื่อมต่อที่พร้อมสำหรับอนาคต	ลิ้นชักอัจฉริยะเสริมพร้อมเซ็นเซอร์กระแส/แรงดันไฟฟ้าในตัวและการสื่อสาร Modbus TCP บูรณาการโดยตรงเข้ากับ SCADA หรือระบบการจัดการอาคารของคุณ

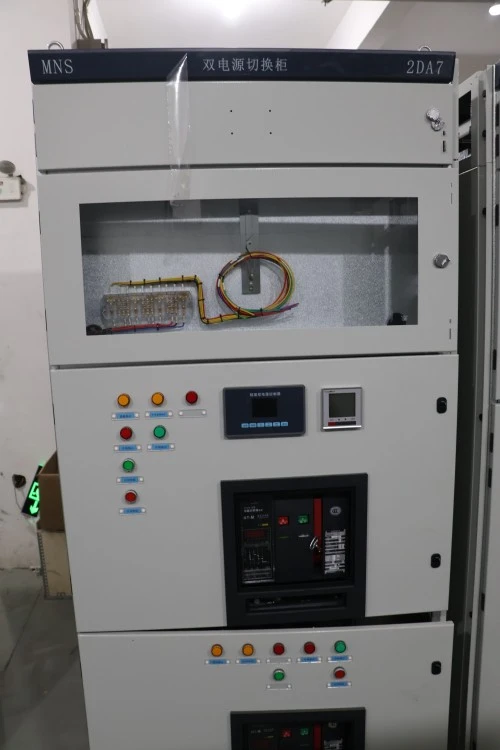

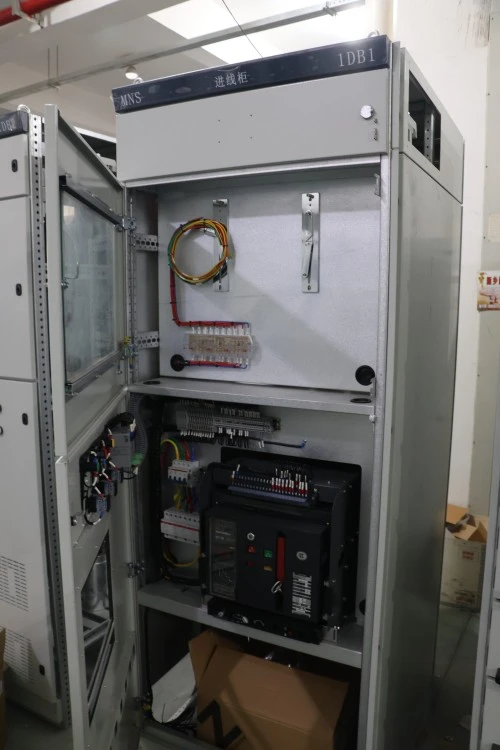

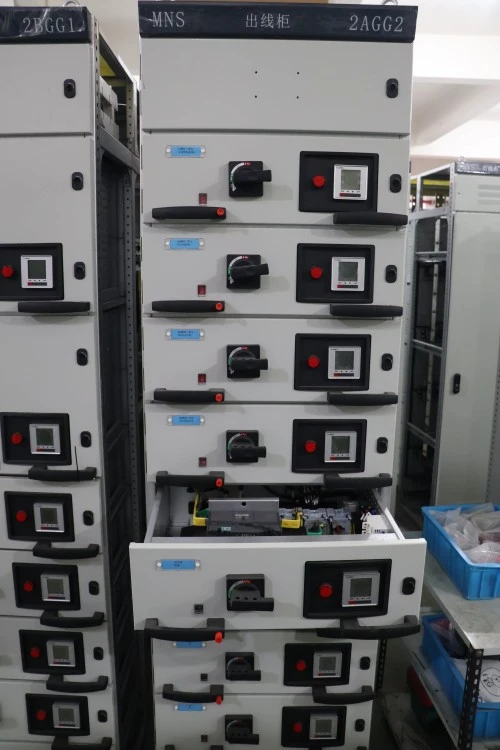

MNS draw-out cassette for motor control Mns Modularization Draw Out Type Switch Cabinet

คุณสมบัติผลิตภัณฑ์

ตู้สวิตช์ประเภทดึงออกแบบโมดูลาร์ของ MNS ต่างจากตู้แบบถอดได้ทั่วไป มีคุณสมบัติที่โดดเด่นเหล่านี้:

คุณสมบัติ	ผลประโยชน์เฉพาะ
ที่จับลิ้นชักพร้อมไฟแสดงการทำงานในตัว	สีของด้ามจับแสดงตำแหน่ง: สีขาว (แยก), สีเหลือง (ทดสอบ), สีเขียว (เชื่อมต่อ) ไม่จำเป็นต้องเปิดลิ้นชักเพื่อตรวจสอบสถานะ
บานประตูหน้าต่างอัตโนมัติสำหรับหน้าสัมผัสแบบตายตัว	เมื่อดึงลิ้นชักออก บานประตูหน้าต่างโลหะจะบังหน้าสัมผัสคงที่ภายในแคร่โดยอัตโนมัติ ป้องกันการสัมผัสนิ้วโดยไม่ตั้งใจ
ลิ้นชักล็อคด้วยสวิตช์หลัก	ไม่สามารถใส่หรือดึงลิ้นชักออกได้ ยกเว้นว่าเบรกเกอร์วงจรหลักอยู่ในตำแหน่งปิด ป้องกันการเกิดประกายไฟระหว่างการเคลื่อนไหว
ช่องใส่สายเคเบิลแบบตรง	การเข้าสายเคเบิลจากด้านบนหรือด้านล่างโดยไม่มีข้อจำกัดด้านรัศมีการโค้งงอ รองรับสายเคเบิลอะลูมิเนียมหรือทองแดงสูงสุด 4x240 มม.² ต่อเฟส
ชุดสายไฟรองแบบมีสายจากโรงงานพร้อมปลอกหุ้มที่มีหมายเลขกำกับ	สายควบคุมทุกสายมีการต่อสายล่วงหน้าและมีหมายเลขกำกับไว้ ลิ้นชักสำรองมาพร้อมกับตัวเชื่อมต่อรองแบบปลั๊กอินที่เข้ากัน - ไม่ต้องเดินสายไฟใหม่ในสถานที่
น้ำหนักลิ้นชัก ≤25กก. สำหรับการใช้งานแบบแมนนวล	ลิ้นชัก 8E/2 และ 8E ส่วนใหญ่มีน้ำหนักเบาเพียงพอสำหรับการหยิบจับโดยคนเพียงคนเดียวโดยไม่ต้องยกเครื่องมือ ลิ้นชักที่หนักกว่ามีระบบช่วยลูกกลิ้ง
เหล็กรีดเย็นเคลือบสารป้องกันการควบแน่น	การเคลือบพิเศษช่วยป้องกันความชื้น ผ่านการทดสอบสเปรย์เกลือนาน 500 ชั่วโมง (ISO 9227) เหมาะสำหรับสภาพแวดล้อมที่ชื้น

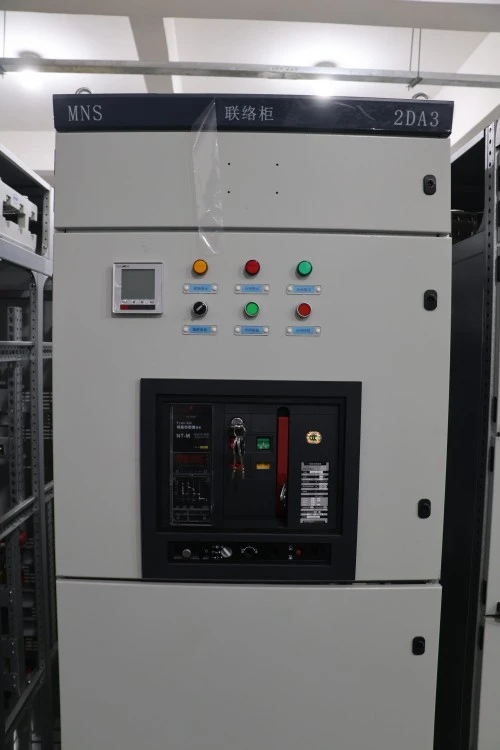

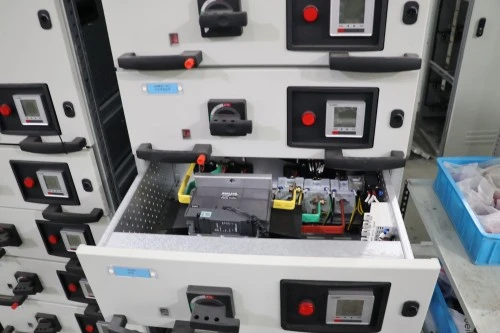

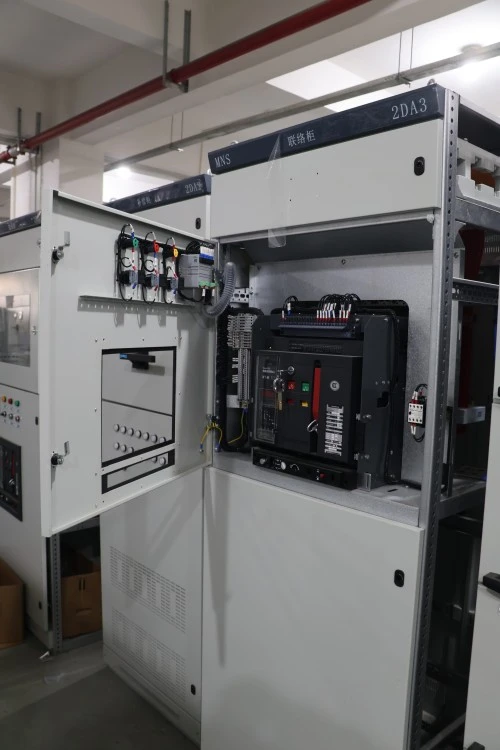

MNS withdrawable drawer mechanism Mns Modularization Draw Out Type Switch Cabinet

พารามิเตอร์ผลิตภัณฑ์

พารามิเตอร์	ข้อมูลจำเพาะ
จัดอันดับแรงดันไฟฟ้าในการทำงาน	380V / 400V / 690V เอซี
จัดอันดับแรงดันไฟฟ้าของฉนวน	สูงถึง 1,000V
จัดอันดับปัจจุบันของบัสบาร์หลัก	สูงถึง 4000A หรือ 6300A ขึ้นอยู่กับการกำหนดค่า
ทนกระแสไฟในช่วงเวลาสั้น ๆ	สูงถึง 50kA / 65kA / 100kA ขึ้นอยู่กับข้อกำหนดของโครงการ
โมดูลลิ้นชัก	8E/2, 8E, 16E, 24E
ระดับการป้องกัน	มาตรฐาน IP30 / IP40, IP54 เป็นตัวเลือก
รูปแบบของการแยก	แบบฟอร์ม 2b, แบบฟอร์ม 3b, แบบฟอร์ม 4b เป็นตัวเลือก
มาตรฐานที่ใช้บังคับ	IEC 61439-1, IEC 61439-2, GB/T 7251
รายการเคเบิล	การเข้าสายบนหรือล่าง
การติดตั้ง	การติดตั้งในร่ม

การใช้งานผลิตภัณฑ์ (สถานการณ์)

ตู้สวิตช์ชนิดดึงออก MNS Modularization ถูกนำไปใช้อย่างกว้างขวางใน:

● โรงงานอุตสาหกรรม: สายการประกอบยานยนต์ การผลิตอาหารและเครื่องดื่ม การแปรรูปสารเคมีเป็นชุด

● อาคารพาณิชย์: ห้างสรรพสินค้า อาคารสำนักงานสูง โรงพยาบาล

● โครงสร้างพื้นฐาน: โรงบำบัดน้ำ สถานีสูบน้ำ ระบบขนสัมภาระในสนามบิน

● ศูนย์ข้อมูล: แผงจ่ายไฟหลักแรงดันต่ำ (LVMDB) และแผงจ่ายไฟระยะไกล (RPP)

● พลังงานทดแทน: อินเวอร์เตอร์ฟาร์มพลังงานแสงอาทิตย์ แหล่งจ่ายไฟเสริมกังหันลม

● ทางทะเลและนอกชายฝั่ง: การกระจายพลังงานของเรือ

Mns Modularization Draw Out Type Switch Cabinet

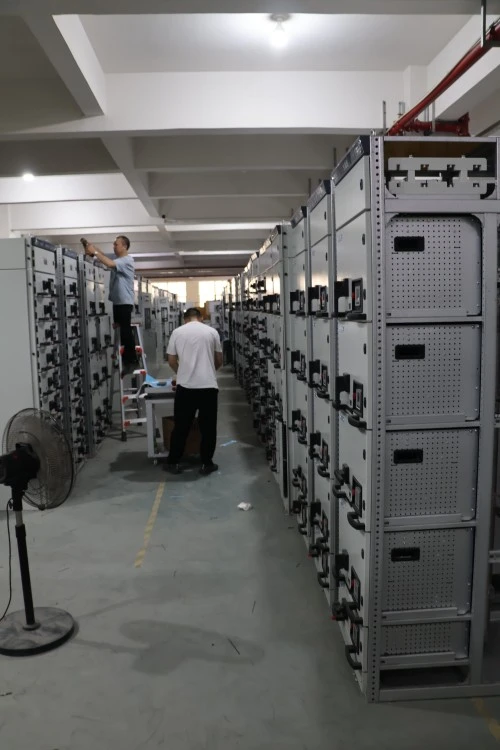

รายละเอียดการผลิต

● บริษัท ลูกเกา พาวเวอร์ จำกัดผลิตตู้สวิตช์ชนิดดึงออก MNS Modularization แต่ละตู้ด้วยความแม่นยำ:

● วัสดุตัวเครื่อง: เหล็กรีดเย็นหนา 2.0 มม. โครงเชื่อมเต็มมาตรฐาน IP40 (อุปกรณ์เสริม IP54) ความหนาของการเคลือบผง ≥80μm, RAL 7035 สีเทาอ่อน

● ระบบบัสบาร์: แท่งทองแดงทรงสี่เหลี่ยม (ค่าการนำไฟฟ้า IACS 98%) พร้อมข้อต่อชุบดีบุก บัสบาร์ทั้งหมดได้รับการหุ้มฉนวนอย่างสมบูรณ์โดยใช้ปลอกหดด้วยความร้อน (แดง เหลือง น้ำเงิน เทา สำหรับความเป็นกลาง)

● ที่วางลิ้นชัก: ผลิตจากเหล็กเคลือบสังกะสี 2.5 มม. พร้อมลูกกลิ้งไนลอนแบบหล่อลื่นในตัว แรงในการใส่/ดึงลิ้นชัก ≤150N หลังจาก 500 รอบ

● หน้าสัมผัสแบบตายตัว: ปลายโลหะผสมเงิน การออกแบบแบบสปริงโหลด ให้คะแนนสำหรับการแทรก 2,000 ครั้งโดยไม่ลดประสิทธิภาพลง

● หน้าสัมผัสรอง: ขั้วต่อชุบเงินแบบปลั๊กและซ็อกเก็ต 24 พิน ออกแบบมาสำหรับรอบการผสมพันธุ์ 10,000 รอบ

● การระบุลิ้นชัก: ที่ยึดป้ายแบบแกะสลักด้วยเลเซอร์ที่ด้านหน้าลิ้นชักแต่ละอัน รหัส QR เป็นตัวเลือกสำหรับการติดตามสินทรัพย์ดิจิทัล

● การทดสอบจากโรงงาน: ทุกหน่วยการทำงานต้องผ่านการตรวจสอบสายไฟ การทดสอบความเป็นฉนวน (2.5kV เป็นเวลา 1 นาที) และการทดสอบการเพิ่มขึ้นของอุณหภูมิ (ที่กระแสไฟพิกัด 1.1x) รายงานการทดสอบจะรวมอยู่ในการจัดส่ง

การรับรองและการประกันคุณภาพ

Lugao ปฏิบัติตามขั้นตอนการจัดการคุณภาพตามมาตรฐาน ISO สำหรับการผลิตสวิตช์เกียร์ สำหรับคำสั่งซื้อโครงการ เราสามารถจัดเตรียมเอกสารการตรวจสอบ รายงานการทดสอบตามปกติ และรูปถ่ายผลิตภัณฑ์ก่อนจัดส่งตามข้อตกลงทางเทคนิคที่ได้รับการยืนยัน

ระบบการจัดการคุณภาพ ISO 9001
ระบบการจัดการสิ่งแวดล้อม ISO 14001
การออกแบบและการทดสอบตามมาตรฐาน IEC 61439-1/2
รายงานการทดสอบตามปกติก่อนจัดส่ง
มีรูปถ่ายการตรวจสอบโรงงานตามคำขอ

Lugao ISO 9001 quality management certificate

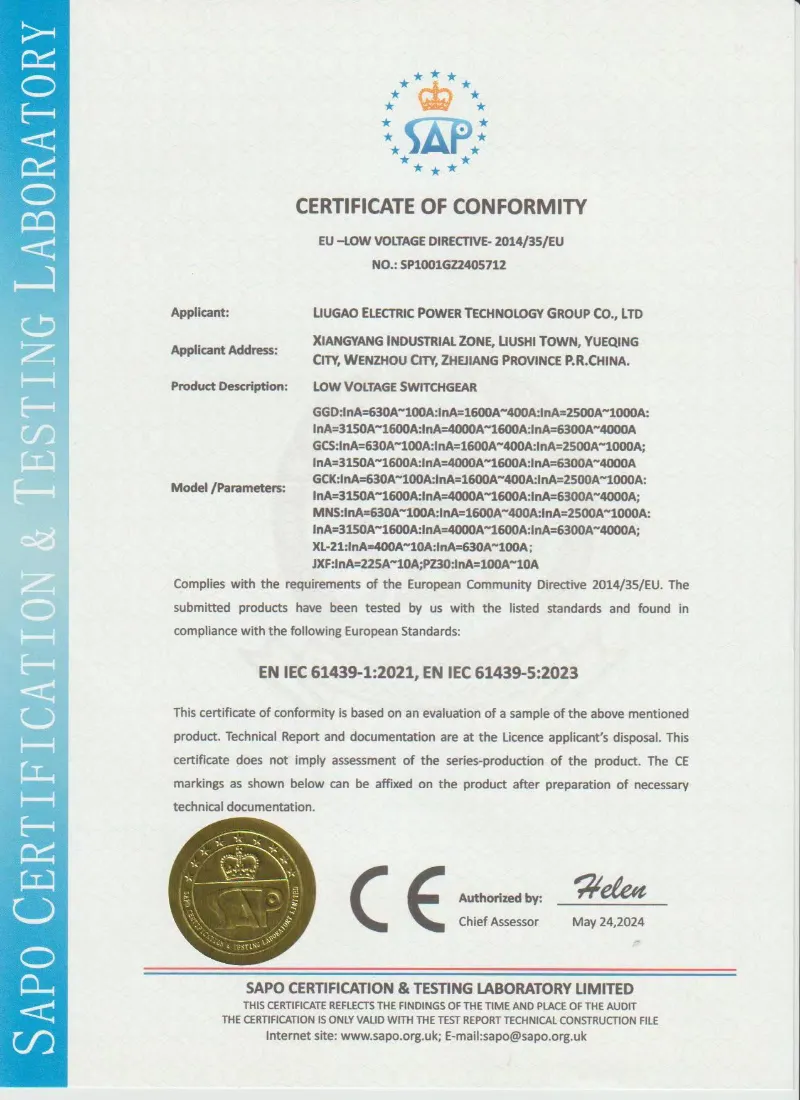

Lugao IEC 61439 certificate for low voltage switchgear

บรรจุภัณฑ์ จัดส่ง และหลังการขาย

บรรจุภัณฑ์และการจัดส่ง

● บรรจุภัณฑ์แบบลิ้นชักแยก: มีแผ่นกันกระแทกป้องกันไฟฟ้าสถิตภายในกล่องกระดาษลูกฟูก โดยมีป้ายกำกับแผนภาพวงจรและพิกัด

● บรรจุภัณฑ์ของตู้หลัก: ฟิล์มยืด + กระดาษ VCI + ลังส่งออกไม้อัด (ความหนา 15 มม.) ฐานลังทั้งหมดมีช่องใส่ของสำหรับรถยก

● ระยะเวลาในการจัดส่ง: FOB Ningbo, พอร์ตหลัก CIF หรือ EXW

● ระยะเวลาดำเนินการ: 20 วันทำการสำหรับการกำหนดค่ามาตรฐาน

บริการหลังการขาย

● ระยะเวลาการรับประกัน: 12 เดือนนับจากวันที่เริ่มดำเนินการ (สูงสุด 18 เดือนนับจากการจัดส่ง)

● การสนับสนุนทางเทคนิคระยะไกลฟรีผ่านแฮงเอาท์วิดีโอหรืออีเมล (ตอบกลับภายใน 4 ชั่วโมงทำการ)

คำถามที่พบบ่อย:

คำถามที่ 1: ลิ้นชัก 8E/2, 8E และ 16E แตกต่างกันอย่างไร

ตอบ: สิ่งเหล่านี้หมายถึงโมดูลความสูงของลิ้นชัก: 8E/2 = 100 มม. (ครึ่งโมดูล), 8E = 200 มม. (โมดูลเต็ม), 16E = 400 มม. (โมดูลคู่) ยิ่งลิ้นชักมีขนาดใหญ่ อัตรากระแสไฟที่อนุญาตก็จะยิ่งสูงขึ้นและมีขั้วต่อรองที่พร้อมใช้งานมากขึ้น

คำถามที่ 2: ฉันสามารถเปลี่ยนลิ้นชักโดยไม่ต้องถอดแหล่งจ่ายไฟที่เข้ามาได้หรือไม่

ก. ใช่. นี่คือคุณสมบัติหลักของตู้สวิตช์ชนิดดึงออก MNS Modularization เลื่อนลิ้นชักไปยังตำแหน่งแยก (ที่จับสีขาว) ปลดล็อคและดึงออกมา รถบัสหลักยังคงมีกระแสไฟอยู่ อย่างไรก็ตาม ให้ถอดด้านโหลดออกก่อนเสมอ

Q3: ตู้มีระบบตรวจวัดอุณหภูมิหรือไม่?

ตอบ: หน่วยมาตรฐานไม่รวมการตรวจสอบ แต่เราขอเสนอลิ้นชักอัจฉริยะเสริมพร้อมเซ็นเซอร์ PT100 ในตัว และหน่วยแสดงผลส่วนกลางที่แสดงบัสบาร์และอุณหภูมิลิ้นชัก

Q4: สามารถขยายตู้ในภายหลังโดยไม่ต้องเปลี่ยนส่วนที่มีอยู่ได้หรือไม่?

ก. ใช่. ส่วนแนวตั้งแต่ละส่วนได้รับการออกแบบทางกลและไฟฟ้าสำหรับการเชื่อมต่อด้านข้าง คุณสามารถสลักตู้เพิ่มเติมไปที่ปลายทั้งสองข้างและเชื่อมต่อบัสบาร์โดยใช้ชุดส่วนขยายที่ให้มา
