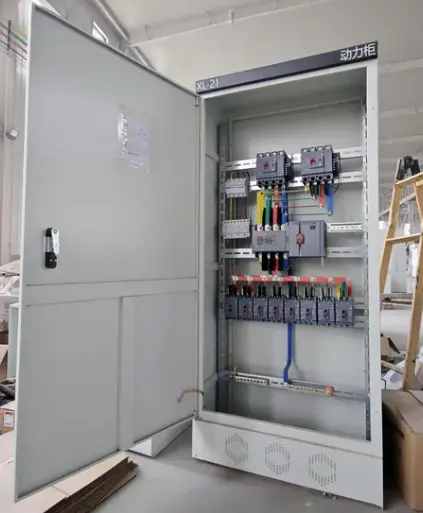

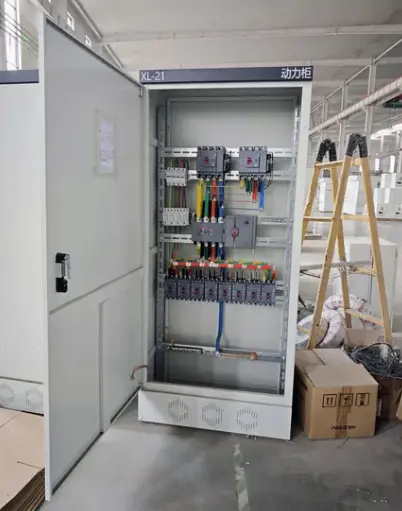

XL-21 สวิตช์กล่องจ่ายไฟคงที่

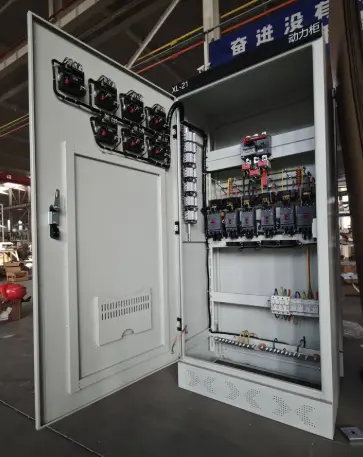

สวิตช์กล่องจ่ายไฟคงที่ XL-21 เป็นตู้จ่ายไฟแรงดันต่ำแบบติดผนังหรือตั้งพื้น โดยทั่วไปพิกัดสูงสุด 630A มีโครงสร้างการติดตั้งภายในแบบตายตัว ซึ่งหมายความว่าเซอร์กิตเบรกเกอร์ คอนแทคเตอร์ มิเตอร์ และขั้วต่อทั้งหมดจะติดตั้งอย่างถาวรบนรางภายในหรือแผ่นยึด แทนที่จะถอดออกได้

ผลิตภัณฑ์นี้ทำอะไร?

● รับและกระจายพลังงานไฟฟ้าจากแหล่งขาเข้าหลักไปยังวงจรสาขาขาออกหลายวงจร

● ให้การป้องกันกระแสเกินและการลัดวงจรสำหรับอุปกรณ์ดาวน์สตรีมโดยใช้เบรกเกอร์วงจรเคสแบบขึ้นรูป (MCCB) หรือเบรกเกอร์วงจรขนาดเล็ก (MCB)

● ช่วยให้สามารถควบคุมมอเตอร์ วงจรไฟส่องสว่าง และโหลดอื่นๆ ได้ในตัวเครื่องผ่านปุ่มกดหรือสวิตช์เลือกที่ติดตั้งที่ประตู

● บรรจุอุปกรณ์วัดและติดตาม เช่น แอมมิเตอร์ โวลต์มิเตอร์ และมิเตอร์กำลังแบบดิจิทัล

● แยกวงจรเพื่อการบำรุงรักษาอย่างปลอดภัยโดยใช้สวิตช์ขาเข้าหลักหรือเบรกเกอร์

พารามิเตอร์ทางเทคนิค

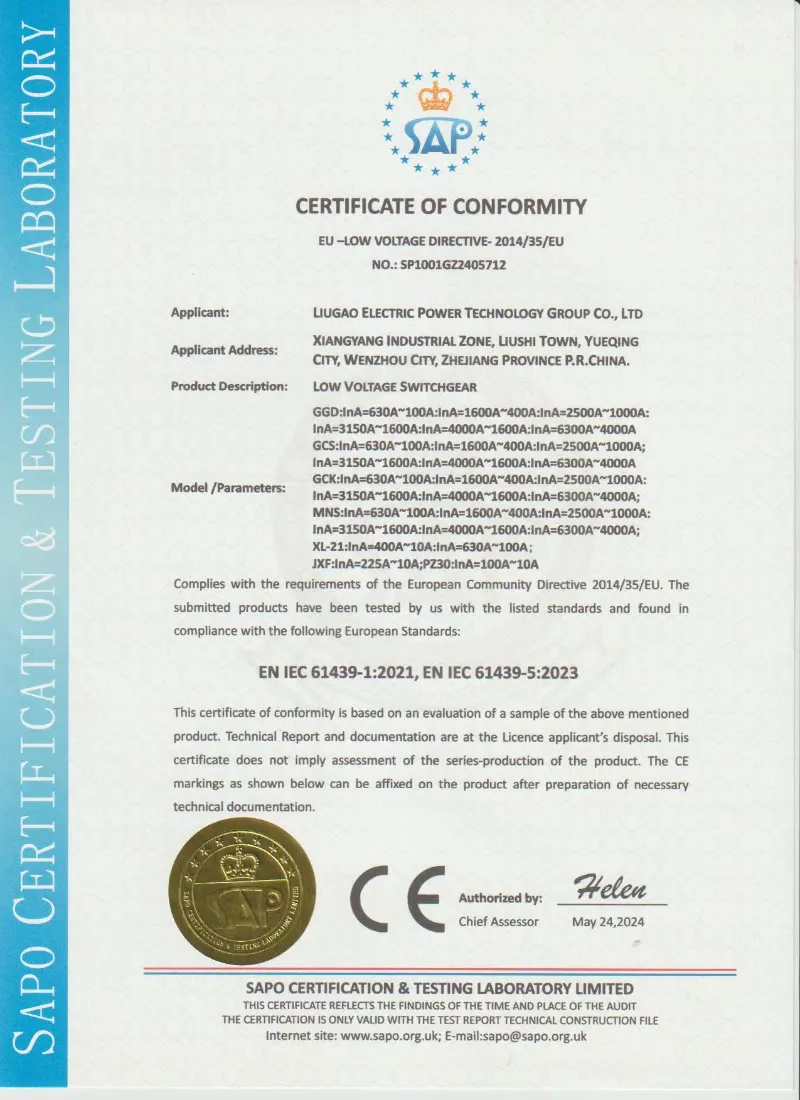

มาตรฐานและการรับรอง

สวิตช์กล่องจ่ายไฟคงที่ XL-21 สามารถผลิตได้ตามมาตรฐาน IEC 61439, GB/T 7251 และข้อกำหนดทางเทคนิคเฉพาะโครงการ Lugao Power รองรับการทดสอบตามปกติของโรงงานก่อนจัดส่ง รวมถึงการทดสอบความต้านทานของฉนวน การทดสอบแรงดันไฟฟ้าที่ทนต่อความถี่กำลัง การตรวจสอบสายไฟ การทดสอบการทำงานทางกล และการตรวจสอบด้วยภาพ

• IEC 61439 ชุดสวิตช์เกียร์แรงดันต่ำและชุดควบคุม
• ระบบการจัดการคุณภาพโรงงาน ISO
• มีรายงานการทดสอบตามปกติก่อนส่งมอบ
• รองรับการตรวจสอบโดยบุคคลที่สามเมื่อมีการร้องขอ
• มีการปรับแต่ง OEM และเฉพาะโครงการ

ต่างจากการถอนที่ใหญ่กว่าสวิตช์เกียร์XL-21 ได้รับการออกแบบมาเพื่อการใช้งานที่การเปลี่ยนแปลงวงจรไม่บ่อยนักและให้ความสำคัญกับความเรียบง่ายมากกว่าความยืดหยุ่นแบบโมดูลาร์ การออกแบบคงที่ทำให้มีต้นทุนเริ่มต้นที่ต่ำกว่า ใช้พื้นที่น้อยลง และการติดตั้งที่ง่ายขึ้น โดยพื้นฐานแล้ว ตู้จ่ายไฟ XL-21 คืออุปกรณ์หลักในการจ่ายไฟขนาดเล็กถึงขนาดกลาง เชื่อถือได้ ไม่ซับซ้อน และประหยัด

ข้อดีของผลิตภัณฑ์

สวิตช์กล่องจ่ายไฟแบบคงที่ XL-21 มีข้อดีที่น่าสนใจหลายประการซึ่งทำให้เป็นตัวเลือกที่ต้องการสำหรับการใช้งานแบบกระจายแบบคงที่

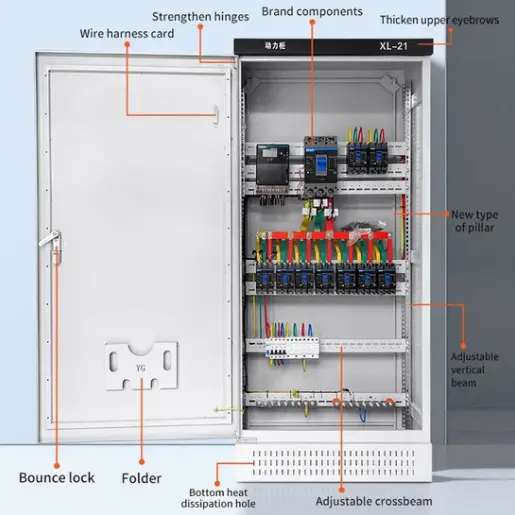

คุณสมบัติผลิตภัณฑ์

แผงจำหน่ายไฟฟ้าแรงดันต่ำประกอบด้วยคุณลักษณะพิเศษดังต่อไปนี้ ซึ่งทำให้แตกต่างจากกล่องกระจายไฟฟ้าแบบตายตัวของคู่แข่ง

โครงเชื่อมพร้อมการเคลือบสองชั้น: เฟรมหลักสร้างจากเหล็กรีดเย็นขนาด 1.5 มม. ถึง 2.0 มม. พร้อมการเชื่อมอาร์กป้องกัน CO₂ อย่างต่อเนื่องที่ข้อต่อทั้งหมด หลังการเชื่อม กรอบหุ้มทั้งหมดจะผ่านการขจัดคราบไขมัน ฟอสเฟต และเคลือบผงด้วยผงไฟฟ้าสถิต (ขั้นต่ำ 70μm) ใน RAL 7035 การป้องกันแบบสองชั้นนี้มีประสิทธิภาพเหนือกว่ากล่องที่ตอกหมุดหรือประกอบด้วยสลักเกลียวอย่างมากในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน

ประตูบานพับที่เปิดได้ 130°: ประตูหน้าติดตั้งบานพับสแตนเลสสำหรับงานหนักให้เปิดได้ 130° พร้อมกลไกการล็อคสามจุด (บน กลาง ล่าง) พร้อมที่จับมาตรฐาน DIN มีหน้าต่างแผงหน้าปัดแบบโปร่งใสสำหรับอ่านค่ามิเตอร์โดยไม่ต้องเปิดประตู

แผงด้านข้างและด้านหลังที่ถอดออกได้: แผงด้านข้างและแผงด้านหลังทั้งสองสามารถถอดออกได้โดยใช้ประแจหกเหลี่ยมมาตรฐาน ช่วยให้สามารถเข้าถึงส่วนประกอบภายในได้ 360° ระหว่างการติดตั้งหรือการบำรุงรักษา ซึ่งเป็นคุณลักษณะที่หาได้ยากในกล่องกระจายสินค้าราคาประหยัด

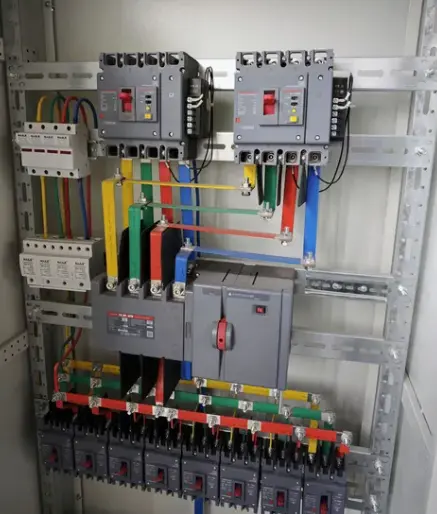

รางยึดอเนกประสงค์: ภายในตู้จะติดตั้งทั้งแผ่นยึดแบบมีรูพรุน (สำหรับอุปกรณ์ที่ยึดด้วยสกรู) และราง DIN แบบหมวกด้านบน (สำหรับอุปกรณ์แบบ snap-on) การออกแบบระบบคู่นี้รองรับ MCCB, MCB, คอนแทคเตอร์ หรือเทอร์มินัลบล็อกทุกยี่ห้อ

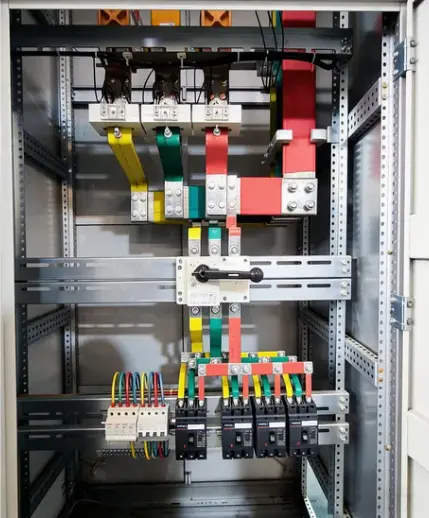

บัสบาร์เป็นกลางและกราวด์ในตัว: แท่งเป็นกลางทองแดงที่ติดตั้งจากโรงงาน (ความจุเต็ม) และแท่งกราวด์ (ความจุครึ่งหนึ่ง) วิ่งเต็มความสูงของตู้ โดยมีจุดเชื่อมต่อที่เจาะไว้ล่วงหน้าทุกๆ 50 มม. ไม่จำเป็นต้องเพิ่มบัสบาร์แยกต่างหากบนเว็บไซต์

ระบบการจัดการสายเคเบิล: รางสายเคเบิลแนวตั้งทั้งด้านซ้ายและด้านขวา แต่ละด้านมีฝาปิดแบบถอดได้ มีการน็อคเอาท์สายเคเบิลเข้า/ออกที่ผนังด้านบน ด้านล่าง และทั้งสองด้าน ท่อสายไฟควบคุมแยกต่างหากแยกสายไฟแรงดันต่ำออกจากสายไฟ

สวิตช์แยกขาเข้าพร้อมอินเตอร์ล็อคประตู: ที่จับสวิตช์ขาเข้าหลักเชื่อมต่อกันทางกลไกกับประตูหน้า - ประตูไม่สามารถเปิดได้เว้นแต่สวิตช์หลักจะอยู่ในตำแหน่งปิด คุณลักษณะด้านความปลอดภัยนี้ป้องกันการสัมผัสกับชิ้นส่วนที่มีกระแสไฟฟ้าโดยไม่ได้ตั้งใจ

การติดฉลากวงจรแบบซิลค์สกรีน: ทุกตำแหน่งของวงจรจะมีการติดฉลากไว้อย่างชัดเจนบนแผ่นยึดด้านใน โดยใช้การพิมพ์ซิลค์สกรีนที่ทนทานต่อการสึกหรอ ฉลากไม่ซีดจางหรือหลุดลอกเหมือนสติ๊กเกอร์กาว

การประยุกต์ใช้ผลิตภัณฑ์

สวิตช์กล่องจ่ายไฟคงที่ XL-21 ใช้กันอย่างแพร่หลายในภาคส่วนต่อไปนี้:

● โรงงานอุตสาหกรรม – ร้านขายเครื่องจักร สายการประกอบ อุปกรณ์ขนถ่ายวัสดุ สถานีเชื่อม (โดยทั่วไปคือเครื่องป้อน 100A–630A)

● อาคารพาณิชย์ – ห้างสรรพสินค้า พื้นสำนักงาน ร้านค้าปลีก ร้านอาหาร (ระบบแสงสว่างและการจำหน่ายไฟฟ้าทั่วไป)

● อาคารที่พักอาศัย – การกระจายพื้นอาคารอพาร์ตเมนต์ สิ่งอำนวยความสะดวกในชุมชน ระบบไฟส่องสว่างในลานจอดรถ

● โครงสร้างพื้นฐาน – ระบบไฟส่องสว่างในอุโมงค์ ระบบไฟฟ้าของสถานีเก็บค่าผ่านทาง ตู้ควบคุมไฟถนน

● ระบบ HVAC – การจำหน่ายหลักสำหรับโรงทำความเย็น หน่วยจัดการอากาศ ห้องปั๊ม

● อำนาจชั่วคราวของไซต์งาน – รถพ่วงสำหรับงานก่อสร้าง การจ่ายพลังงานในงาน ชุดการผลิตภาพยนตร์

ในสถานการณ์ทั้งหมดเหล่านี้ ตู้จำหน่ายไฟฟ้าจะให้ความสมดุลระหว่างต้นทุน ความน่าเชื่อถือ และความง่ายในการบำรุงรักษา ซึ่งสวิตช์เกียร์ที่ซับซ้อนกว่าไม่สามารถเทียบเคียงได้

คำถามที่พบบ่อย

ช่วงกระแสไฟพิกัดของสวิตช์เกียร์ XL-21 คืออะไร?

กล่องจ่ายไฟแบบคงที่ XL-21 สามารถกำหนดค่าได้ตั้งแต่ 100A ถึง 630A ตามโหลดของโครงการและการออกแบบวงจร

Lugao สามารถปรับแต่งเค้าโครงส่วนประกอบภายในได้หรือไม่

ใช่. เราสามารถปรับแต่งโครงร่างของ MCCB, MCB, คอนแทคเตอร์, มิเตอร์, เทอร์มินัล, บัสบาร์ และตำแหน่งทางเข้าสายเคเบิลตามไดอะแกรมบรรทัดเดียวของคุณ

ฉันควรให้ข้อมูลอะไรบ้างสำหรับใบเสนอราคา?

โปรดระบุแรงดันไฟฟ้าที่กำหนด กระแสไฟฟ้าที่กำหนด จำนวนวงจรขาเข้าและขาออก ข้อมูลจำเพาะของเบรกเกอร์ เกรดการป้องกัน ประเภทการติดตั้ง ปริมาณ และพอร์ตปลายทาง

คุณสามารถจัดเตรียมแผนภาพการเดินสายไฟก่อนการผลิตได้หรือไม่?

ใช่. ลูกาโอสามารถจัดเตรียมแบบร่าง แผนผังสายไฟ และเอกสารยืนยันทางเทคนิคก่อนการผลิตเพื่อให้ลูกค้าอนุมัติ

ตู้ XL-21 เหมาะสำหรับการใช้งานกลางแจ้งหรือไม่?

ตู้มาตรฐาน XL-21 ส่วนใหญ่จะใช้ในอาคาร สำหรับการใช้งานกลางแจ้ง เราสามารถปรับแต่งการป้องกัน IP ที่สูงขึ้น โครงสร้างกันฝน และการเคลือบป้องกันการกัดกร่อนได้

บรรจุภัณฑ์ จัดส่ง หลังการขาย และคำถามที่พบบ่อย

บรรจุภัณฑ์และการจัดส่ง

บรรจุภัณฑ์ส่วนบุคคล:แต่ละตู้ถูกห่อด้วยกระดาษป้องกันสนิม VCI จากนั้นห่อด้วยบับเบิ้ล จากนั้นจึงใส่ฟิล์มยืด และสุดท้ายวางลงในลังไม้อัดขนาด 10 มม. พร้อมตัวป้องกันขอบเหล็ก

เงื่อนไขการจัดส่ง:FOB Ningbo, พอร์ตหลัก CIF หรือ Ex-works

เวลานำ:15 วันทำการสำหรับการกำหนดค่ามาตรฐาน (สูงสุด 10 ยูนิต)

บริการหลังการขาย – รับประกัน 1 ปี

●ระยะเวลาการรับประกัน:12 เดือนนับจากการว่าจ้างหรือ 18 เดือนนับจากการจัดส่ง ขึ้นอยู่กับว่ากรณีใดจะเกิดขึ้นก่อน

●ความคุ้มครอง:ข้อบกพร่องในการผลิต รวมถึงการแตกร้าวของรอยเชื่อมของเฟรม ความล้มเหลวของการเคลือบ (ไม่ขัดสี) การเชื่อมต่อประตูผิดพลาด และข้อผิดพลาดในการเดินสายไฟ

● ข้อยกเว้น:ความเสียหายจากการติดตั้งที่ไม่เหมาะสม การบรรทุกเกินพิกัด ผลกระทบทางกายภาพ การกัดกร่อนจากสารเคมีที่ไม่ได้ระบุ หรือเหตุสุดวิสัย
