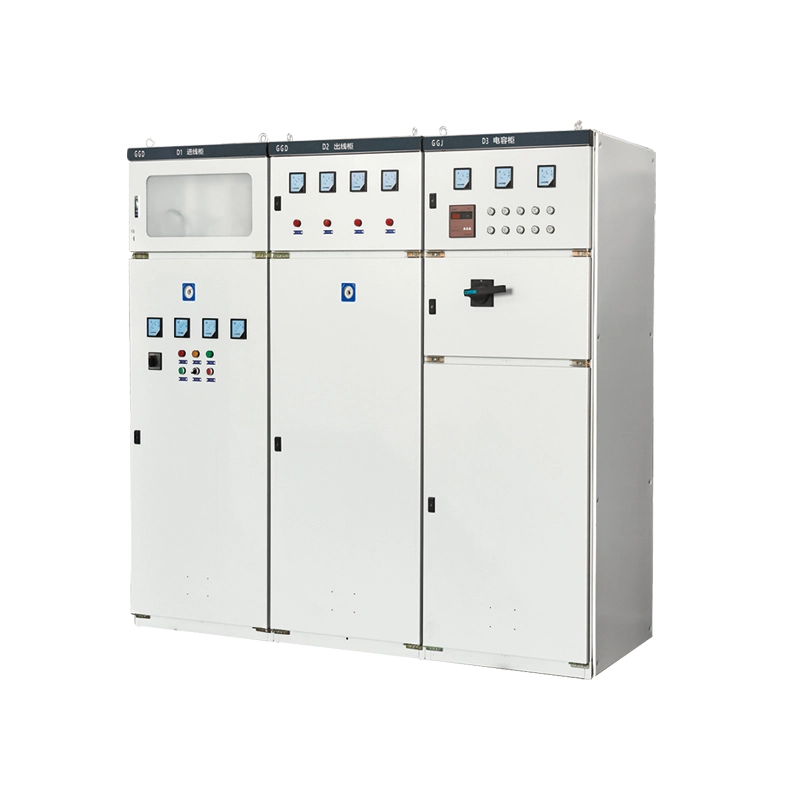

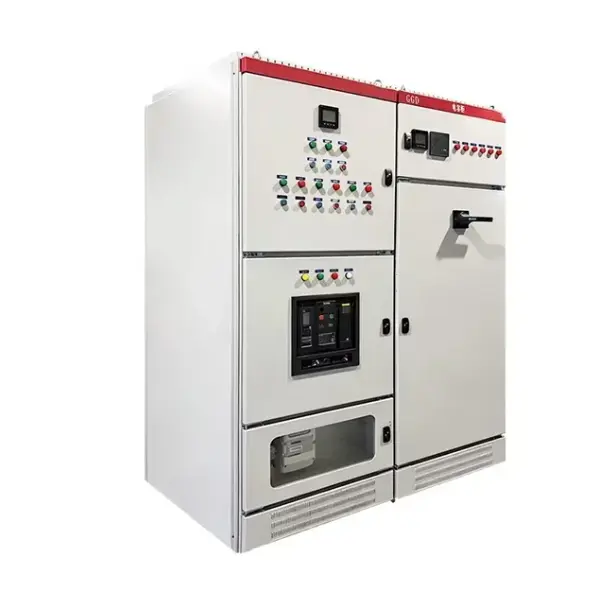

GGD สวิตช์เกียร์แรงดันต่ำชนิดคงที่แบบโมดูลาร์

ความหมายและอัตลักษณ์หลัก

สวิตช์เกียร์แรงดันต่ำชนิดคงที่ GGD แบบโมดูลาร์เป็นชุดสวิตช์เกียร์แบบปิดในร่มแบบตั้งพื้นและหุ้มด้วยโลหะ มันถูกออกแบบมาโดยเฉพาะสำหรับการกระจายพลังงานไฟฟ้ากระแสสลับแรงดันต่ำในระบบไฟฟ้าอุตสาหกรรมและเชิงพาณิชย์สามเฟส เนื่องจากเป็นผลิตภัณฑ์พื้นฐานในลำดับชั้นการจ่ายไฟ จึงอยู่ระหว่างเทอร์มินัลรองของหม้อแปลงและแผงจ่ายไฟสาขาสุดท้าย ซึ่งทำหน้าที่เป็นศูนย์กลางจ่ายไฟหลักของการติดตั้ง

พารามิเตอร์ผลิตภัณฑ์

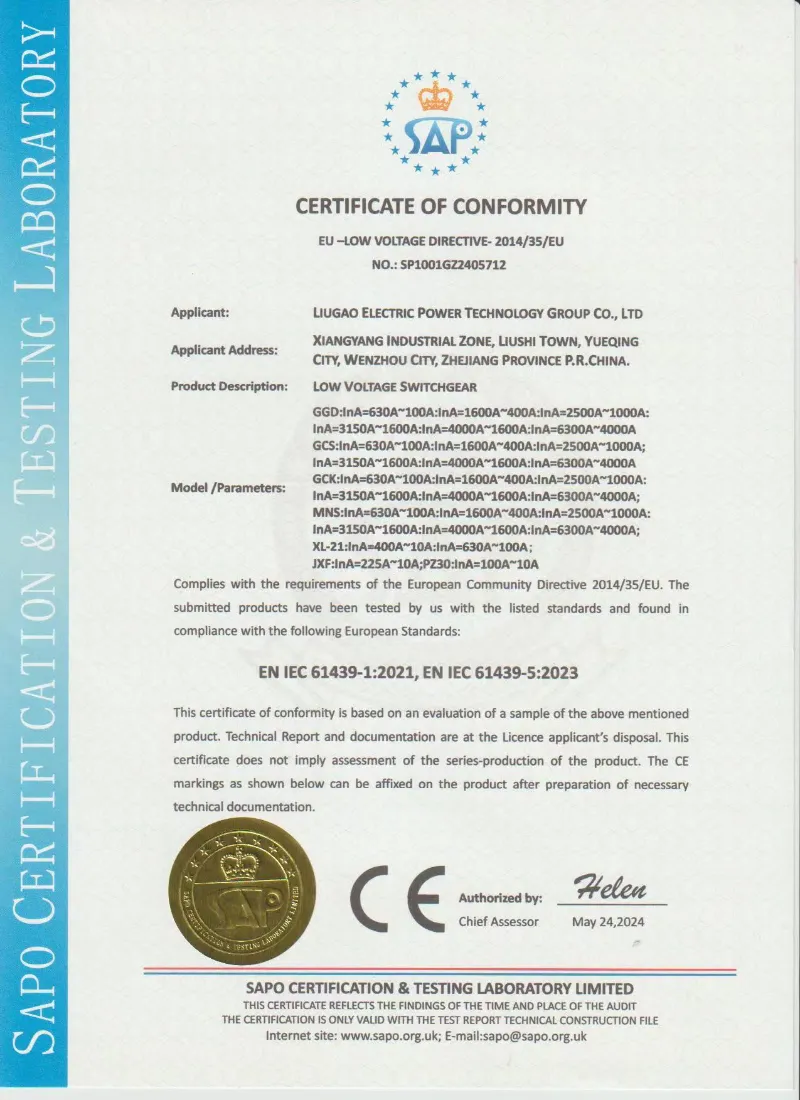

การรับรองและการประกันคุณภาพ

ลูกาโอผลิตสวิตช์เกียร์แรงดันต่ำชนิดคงที่ GGD ตามข้อกำหนดทางเทคนิคของโครงการและมาตรฐานสวิตช์เกียร์แรงดันต่ำที่ใช้บังคับ สามารถจัดทำรายงานการตรวจสอบและทดสอบตามปกติก่อนจัดส่งตามข้อตกลงทางเทคนิคที่ได้รับการยืนยัน

• การออกแบบและการทดสอบตามมาตรฐาน IEC 61439-1/2
• การผลิตและการตรวจสอบตาม GB/T 7251
• การทดสอบความทนทานต่อความถี่ไฟฟ้า
• การทดสอบความต้านทานของฉนวน
• การตรวจสอบสายไฟและการทำงาน
• การตรวจสอบการเพิ่มขึ้นของอุณหภูมิตามการกำหนดค่า
• รายงานการทดสอบตามปกติก่อนจัดส่ง
• มีรูปถ่ายการตรวจสอบโรงงานตามคำขอ

ปรัชญาการติดตั้งแบบคงที่

ซึ่งแตกต่างจากสวิตช์เกียร์แบบดึงออกที่สามารถถอนหน่วยการทำงานบนสไลด์ได้ GGD ใช้แนวคิดการติดตั้งแบบคงที่อย่างถาวร:

● อุปกรณ์หลักทั้งหมด ได้แก่ เซอร์กิตเบรกเกอร์แบบลม (ACB) เซอร์กิตเบรกเกอร์แบบขึ้นรูป (MCCB) และสวิตช์แยก จะถูกยึดเข้ากับเพลตยึดแบบแข็งโดยตรง

● การเชื่อมต่อไฟฟ้าระหว่างอุปกรณ์และบัสบาร์เป็นแบบต่อสายแบบแข็งโดยใช้ข้อต่อทองแดงแบบเกลียวหรือการเชื่อมต่อสายเคเบิล ไม่ใช่หน้าสัมผัสแบบปลั๊กอิน

● วิธีการคงที่นี้ช่วยลดความซับซ้อนทางกล ต้นทุน และการบำรุงรักษาที่เกี่ยวข้องกับกลไกการเลื่อน ทำให้เหมาะสำหรับการติดตั้งระยะยาวที่มีความเสถียรซึ่งตำแหน่งของวงจรแทบจะไม่เปลี่ยนแปลง

โครงสร้างตู้โมดูลาร์

● กล่องหุ้มสร้างขึ้นจากตู้โมดูลาร์ที่ได้มาตรฐาน โดยแต่ละตู้มีความสูงและความลึกเท่ากัน:

● ขนาดเฟรม: 2200 มม. (สูง) × 600/800/1000/1200 มม. (กว้าง) × 600/800 มม. (ลึก)

● ตู้แต่ละตู้เป็นโมดูลเหล็กเชื่อมอิสระที่สามารถยึดติดกันเพื่อสร้างแผงสวิตช์แบบต่อเนื่อง

● ลูกบาศก์แบ่งตามหน้าที่เป็นหน่วยขาเข้า (ตัวป้อน-รับ) บัสคัปเปลอร์ (การเชื่อมต่อระหว่างบัส) หรือตัวป้อน (การกระจายขาออก)

ข้อดีของผลิตภัณฑ์

ข้อได้เปรียบ 1 – ความทนทานของโครงสร้าง

โครงเหล็กเสริมความแข็งแรง 8MF ช่วยรักษาเสถียรภาพทางกลภายใต้ระดับการทนต่อการลัดวงจรที่ได้รับการยืนยัน ทนกระแสสูงสุดได้: 63kA โครงตู้ได้รับการออกแบบมาเพื่อรองรับความต้องการทนต่อการลัดวงจรเฉพาะโครงการ สามารถกำหนดค่ากระแสไฟฟ้าทนสูงสุดพิกัดตามการออกแบบทางไฟฟ้าที่ได้รับการยืนยัน

ข้อได้เปรียบ 2 – การปรับใช้แบบโมดูลาร์และรวดเร็ว

ขาเข้า, ข้อต่อ, ตู้ป้อนมาตรฐาน ความสูง/ความลึกเท่ากัน การกำหนดค่าโครงการอย่างรวดเร็วโดยการจัดหน่วยมาตรฐานไว้เคียงข้างกัน ลดเวลาในการติดตั้งที่ไซต์งานและความซับซ้อนในการออกแบบ

ข้อได้เปรียบ 3 – วงจรชีวิตที่คุ้มค่า

การติดตั้งแบบตายตัว (ไม่มีกลไกการดึงออก) ช่วยลดต้นทุนเริ่มต้น ไม่มีรางลิ้นชัก หน้าสัมผัสปลั๊กอิน หรือลูกโซ่ที่ซับซ้อน การบำรุงรักษาน้อยที่สุด ต้นทุนรวมในการเป็นเจ้าของที่แข่งขันได้

ข้อได้เปรียบ 4 – การจัดการระบายความร้อนที่ปรับให้เหมาะสม

การระบายความร้อนด้วยการพาความร้อนตามธรรมชาติ: บานเกล็ดด้านล่าง + ฝาครอบหลังคาระบายอากาศด้านบน สร้างเอฟเฟกต์ปล่องไฟ – อากาศร้อนพุ่งออกมา ลมเย็นเข้ามา ไม่มีพัดลม ไม่มีเสียงรบกวน และไม่ต้องบำรุงรักษาเป็นพิเศษ

ข้อได้เปรียบ 5 – การบำรุงรักษาและการใช้งานที่ง่ายขึ้น

ส่วนควบคุม มาตรวัด ตัวบ่งชี้ที่ประตูหน้าตามความสูงตามหลักสรีระศาสตร์ มือจับเบรกเกอร์สามารถเข้าถึงได้โดยไม่ต้องเปิดประตู รูปแบบภายในที่กว้างขวางพร้อมบัสบาร์ เบรกเกอร์ ช่องใส่สายเคเบิลแยกจากกัน – ตรวจสอบด้วยภาพได้ง่าย

คุณสมบัติผลิตภัณฑ์

คุณสมบัติ 1: ระบบเคลือบผงหลายชั้น

แผงเหล็กทุกแผงผ่านการปรับสภาพล่วงหน้าห้าขั้นตอน (ล้างไขมัน ล้าง ฟอสเฟต ทู่ และการทำให้แห้ง) ก่อนที่จะได้รับการเคลือบผงอิพ็อกซีโพลีเอสเตอร์ไฟฟ้าสถิตสม่ำเสมอ สารเคลือบนี้ให้การยึดเกาะและความทนทานต่อความชื้นที่เหนือกว่า จึงมั่นใจได้GGD สวิตช์เกียร์แรงดันต่ำชนิดคงที่แบบโมดูลาร์คงรูปลักษณ์และการป้องกันการกัดกร่อนแม้ในสภาพแวดล้อมอุตสาหกรรมเขตร้อนหรือมีความชื้นสูง

คุณลักษณะที่ 2: สิ่งกีดขวางส่วนโค้งโปร่งใส

สิ่งกีดขวางโพลีคาร์บอเนตระหว่างบัสบาร์หลักและช่องอุปกรณ์ ให้การแยกทางกายภาพที่มองเห็นได้เพื่อความปลอดภัยของผู้ปฏิบัติงานในระหว่างการตรวจสอบ ในขณะเดียวกันก็ช่วยให้ยืนยันสภาพบัสบาร์ได้ด้วยสายตา

คุณลักษณะที่ 3: โซนปลายสายที่กว้างขวาง

● ช่องใส่สายเคเบิลด้านล่างขนาดใหญ่พร้อมแผ่นต่อมแบบเปิด รองรับรัศมีการโค้งงอของสายไฟขนาดใหญ่ มีแคลมป์รัดสายแบบปรับได้เพื่อลดความเครียดในการเชื่อมต่อทางไฟฟ้า

คุณลักษณะที่ 4: บัสบาร์สายดินแบบรวม

บัสบาร์ดินทองแดงแบบต่อเนื่องดำเนินการประกอบเต็มความยาวโดยมีจุดที่เจาะไว้ล่วงหน้าต่อห้องเล็ก ๆ ลดความยุ่งยากในการต่อสายดินในสถานที่สำหรับวงจรขาเข้าและขาออก ช่วยให้มั่นใจได้ถึงการปฏิบัติตามข้อกำหนดการต่อสายดินของระบบ

คุณลักษณะที่ 5: ที่จับภายนอกพร้อมการจัดหากุญแจ

ด้ามจับเบรกเกอร์หลักติดตั้งภายนอก สามารถล็อคได้ในตำแหน่งปิด ช่วยให้ LOTO เชิงกลปลอดภัยในระหว่างการบำรุงรักษา ทำให้แยกการมองเห็นได้ชัดเจน

คุณลักษณะที่ 6: การกำหนดค่าบัสบาร์ที่ยืดหยุ่น

รองรับการป้อนสายเคเบิลด้านบน/ล่าง และการกระจาย 3P4W หรือ 3P5W บัสบาร์เฟสทำเครื่องหมายไว้อย่างชัดเจนด้วยรหัสสีมาตรฐาน (สีเหลือง สีเขียว สีแดง สีน้ำเงินสำหรับความเป็นกลาง) เพื่อลดข้อผิดพลาดในการเดินสายไฟให้เหลือน้อยที่สุด

การประยุกต์ใช้ผลิตภัณฑ์

สวิตช์เกียร์แรงดันไฟฟ้าต่ำชนิดคงที่ GGD แบบโมดูลาร์ถูกนำไปใช้อย่างกว้างขวางในภาคส่วนต่าง ๆ ที่จัดลำดับความสำคัญการกระจายคงที่ที่เชื่อถือได้:

● บริการอาคารและโครงสร้างพื้นฐาน: การกระจายไฟส่องสว่างบริเวณบันไดในอาคารพักอาศัยสูง แหล่งจ่ายไฟระบายอากาศที่จอดรถใต้ดิน และตู้ควบคุมไฟถนนในเขตเทศบาล

● ระบบเสริมทางอุตสาหกรรม: แผงจ่ายไฟห้องคอมเพรสเซอร์ มอเตอร์ป้อนกระบวนการที่ไม่สำคัญในโรงงานปูนซีเมนต์และโรงงานรวม และแผงกระจายสินค้าคลังสินค้าในโรงงาน

● น้ำและการบำบัดน้ำเสีย: มอเตอร์ป้อนของสถานีปั๊มสำหรับการรับน้ำดิบและน้ำทิ้งที่ผ่านการบำบัด และจ่ายไฟให้กับอุปกรณ์จ่ายสารเคมี

● พลังงานทดแทน: แผงรวมไฟฟ้ากระแสสลับและแผงจ่ายพลังงานเสริมในโซลาร์ฟาร์มแบบติดตั้งภาคพื้นดิน

● สิ่งอำนวยความสะดวกเชิงพาณิชย์: การซิงโครไนซ์เครื่องกำเนิดไฟฟ้าสำรองและแผงกระจายสินค้าในห้างสรรพสินค้า และแผงป้อนเครื่องทำความเย็น HVAC ในสถานีพลังงานของมหาวิทยาลัย

● กำลังชั่วคราวและกำลังก่อสร้าง: กล่องจ่ายไฟชั่วคราวของไซต์งานและแผงจ่ายไฟสำหรับรอกก่อสร้าง ซึ่งโครงสร้างที่ทนทานแบบตายตัวให้ความทนทานดีกว่าการออกแบบแผงที่เบากว่า

บรรจุภัณฑ์และการจัดส่ง

ตู้สวิตช์เกียร์แรงดันต่ำ GGD แต่ละตู้ได้รับการปกป้องด้วยฟิล์มป้องกันสนิม แผ่นโฟม และบรรจุภัณฑ์ส่งออกไม้อัด ฐานตู้สามารถออกแบบสำหรับการขนย้ายรถยกได้ตามความต้องการในการขนส่ง

บรรจุภัณฑ์: ฟิล์มยืด ป้องกันความชื้น และกรณีส่งออกไม้อัด

การจัดส่ง: FOB Ningbo, CIF พอร์ตหลักหรือ EXW พร้อมใช้งาน

การยึดตู้: เสริมส่วนประกอบภายในก่อนจัดส่ง

เอกสาร: รวมรายการบรรจุภัณฑ์ แผนภาพการเดินสายไฟ และรายงานผลการทดสอบ

บริการหลังการขาย

การสนับสนุนด้านเทคนิคสำหรับการติดตั้งและการว่าจ้าง

แผนภาพการเดินสายไฟและการสนับสนุนการวาดเค้าโครง

คำแนะนำเกี่ยวกับอะไหล่สำหรับเบรกเกอร์ มิเตอร์ และส่วนประกอบควบคุม

เงื่อนไขการรับประกันตามข้อตกลงการสั่งซื้อที่ได้รับการยืนยัน

คำถามที่พบบ่อย

คำถามที่ 1: อะไรคือความแตกต่างระหว่างสวิตช์เกียร์คงที่ GGD และสวิตช์เกียร์แบบดึงออก GCS/MNS?

GGD ใช้เบรกเกอร์แบบติดตั้งตายตัวและการเชื่อมต่อแบบมีสาย ในขณะที่ GCS หรือ MNS ใช้ชุดลิ้นชักแบบถอดได้ GGD คุ้มค่ากว่าสำหรับระบบจำหน่ายที่มีความเสถียรซึ่งวงจรไม่จำเป็นต้องเปลี่ยนบ่อยๆ

คำถามที่ 2: ตู้ GGD สามารถปรับแต่งตามไดอะแกรมบรรทัดเดียวของฉันได้หรือไม่

ใช่. Lugao สามารถกำหนดค่าตู้ชดเชยขาเข้า ตัวป้อน บัสคัปเปลอร์ การวัดแสง และตัวเก็บประจุ ตามแผนผังทางไฟฟ้าและข้อกำหนดแบรนด์ส่วนประกอบของคุณ

คำถามที่ 3: สามารถใช้ส่วนประกอบยี่ห้อใดได้บ้าง

ตัวเลือกทั่วไป ได้แก่ ABB, Schneider, Siemens, CHINT, Delixi หรือแบรนด์อื่น ๆ ที่ระบุโครงการ ขึ้นอยู่กับงบประมาณและข้อกำหนดทางเทคนิค

Q4: เอกสารอะไรบ้างที่จัดเตรียมไว้ก่อนจัดส่ง?

เราสามารถจัดเตรียมแบบร่าง แผนภาพการเดินสายไฟ รายงานการทดสอบตามปกติ รายการบรรจุภัณฑ์ และรูปถ่ายผลิตภัณฑ์ก่อนจัดส่งตามคำสั่งซื้อที่ได้รับการยืนยัน
