สวิตช์เกียร์แผงแรงดันต่ำชนิดดึงออก GCS

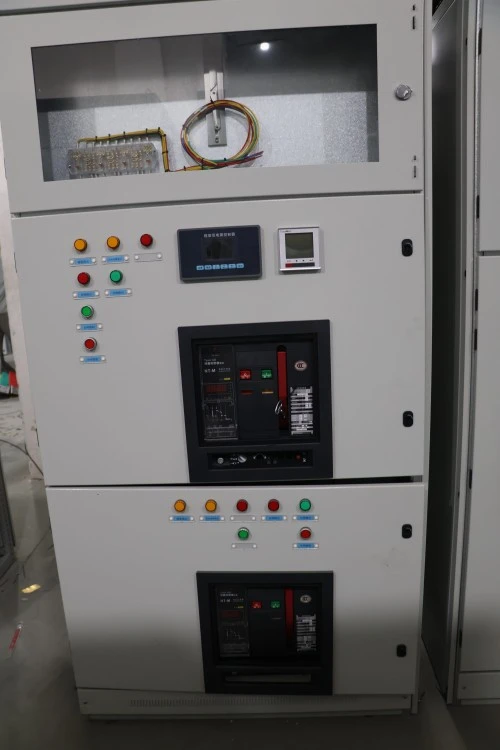

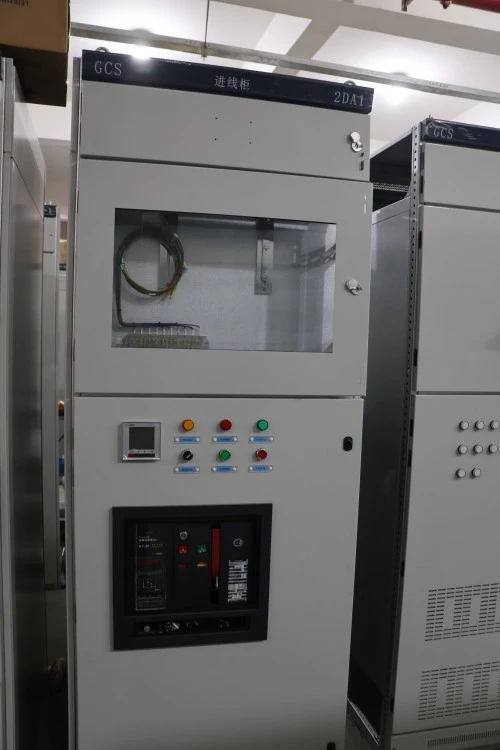

สวิตช์เกียร์แผงแรงดันไฟฟ้าต่ำชนิดดึงออก GCS เป็นชุดสวิตช์เกียร์แบบปิดขั้นสูงที่ออกแบบอย่างพิถีพิถันสำหรับการรับพลังงาน การกระจาย และการควบคุมมอเตอร์อัจฉริยะในระบบอุตสาหกรรม AC สามเฟสที่ทำงานที่แรงดันไฟฟ้าสูงสุด 400V (โดยมีพิกัดฉนวนสูงถึง 1,000V) และบัสบาร์หลักแนวนอนรับกระแสสูงสุด 4000A ในฐานะแกนหลักหลักของศูนย์จำหน่ายไฟฟ้าแรงดันต่ำสมัยใหม่ สวิตช์เกียร์แผงแรงดันไฟฟ้าต่ำชนิดดึงออก GCS นี้รวมชุดส่วนประกอบหลักและรองที่ครอบคลุม รวมถึงเบรกเกอร์วงจรอากาศ (ACB) เซอร์กิตเบรกเกอร์แบบขึ้นรูป (MCCB) คอนแทคเตอร์ รีเลย์โอเวอร์โหลดความร้อน ตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ (PLC) และมิเตอร์ดิจิตอลมัลติฟังก์ชั่น ไว้ในยูนิตลิ้นชักโมดูลาร์มาตรฐานที่เปลี่ยนได้อย่างสมบูรณ์

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

ด้านล่างนี้เป็นตารางข้อกำหนดทางเทคนิคสำหรับสวิตช์เกียร์แผงแรงดันไฟฟ้าต่ำประเภท GCS Draw-out มาตรฐาน

อัตราความถี่ 50Hz / 60Hz มาตรฐานที่ใช้บังคับ IEC 61439-1/2, GB/T 7251 การติดตั้ง ในอาคาร ตั้งพื้น ตำแหน่งลิ้นชัก เชื่อมต่อ ทดสอบ ยกเลิกการเชื่อมต่อ และถอนออก ทางเข้าสายเคเบิล ทางเข้าสายเคเบิลด้านบนหรือด้านล่าง วัสดุบัสบาร์ ทองแดงหรืออะลูมิเนียม ตามการกำหนดค่าโครงการ อุณหภูมิแวดล้อม -5°C ถึง +40°C หรือเงื่อนไขเฉพาะโครงการ ระดับความสูง ≤2000m มาตรฐาน ระดับความสูงที่สูงกว่านั้นใช้ได้โดยการยืนยันการออกแบบ

คุณสมบัติของผลิตภัณฑ์และการใช้งาน

คำถามที่ 1: คุณสมบัติการทำงานที่โดดเด่นของสวิตช์เกียร์แผงแรงดันไฟฟ้าต่ำประเภท GCS Draw-out คืออะไร

ตอบ: สวิตช์เกียร์แผงแรงดันไฟฟ้าต่ำแบบดึงออก GCS มีลักษณะพิเศษคือสามารถสับเปลี่ยนได้และมีความปลอดภัยสูง ลิ้นชักอเนกประสงค์ที่มีพิกัดเดียวกันสามารถใช้แทนกันได้อย่างสมบูรณ์ ช่วยลดข้อผิดพลาดในการเดินสายไฟในระหว่างการเปลี่ยนฉุกเฉิน นอกจากนี้ยังมีกลไกอินเตอร์ล็อคเชิงกลที่แม่นยำซึ่งบังคับใช้ลำดับ "การทดสอบนอกตำแหน่ง-การทดสอบ" อย่างเคร่งครัด ป้องกันไม่ให้ผู้ปฏิบัติงานเชื่อมต่อหรือตัดการเชื่อมต่อวงจรภายใต้โหลด นอกจากนี้ การออกแบบการระบายอากาศขั้นสูงยังช่วยให้มั่นใจในการระบายความร้อนที่มีประสิทธิภาพสำหรับวงจรกระแสสูง

คำถามที่ 2: สถานการณ์ใดที่เหมาะสมที่สุดสำหรับสวิตช์เกียร์นี้

ตอบ: สวิตช์เกียร์แผงแรงดันไฟฟ้าต่ำชนิด Draw-out ของ GCS นี้เหมาะอย่างยิ่งสำหรับภาคส่วนที่ต้องการพลังงานอย่างต่อเนื่องและการกู้คืนข้อผิดพลาดอย่างรวดเร็ว การใช้งานทั่วไป ได้แก่ โรงกลั่นปิโตรเคมี (สำหรับการควบคุมปั๊มและคอมเพรสเซอร์) โรงงานผลิตขนาดใหญ่ (สายการผลิตอัตโนมัติ) ระบบเสริมของโรงไฟฟ้า การขนส่งทางรถไฟในเมือง และสถานีย่อยในอาคารเชิงพาณิชย์ การออกแบบแบบดึงออกทำให้เป็นตัวเลือกที่ต้องการสำหรับสภาพแวดล้อมที่มีความสำคัญต่อภารกิจซึ่งต้องลดการหยุดทำงานให้เหลือน้อยที่สุด

รายละเอียดการผลิต

1. การผลิตโครงตู้ - โครงสร้างทางวิศวกรรมที่มีความแม่นยำ

กล่องหุ้มของสวิตช์เกียร์แผงแรงดันไฟฟ้าต่ำชนิดดึงออก GCS ของ Lugao Power เริ่มต้นด้วยเหล็กแผ่นรีดเย็นคุณภาพสูง ซึ่งได้รับการคัดเลือกเนื่องจากความเรียบและความสมบูรณ์ของโครงสร้างที่เหนือกว่า แผงเหล็กทั้งหมดได้รับการประมวลผลผ่านศูนย์เจาะและดัดป้อมปืน CNC ที่นำเข้า บรรลุความแม่นยำของมุมดัดภายใน ±0.5° และความแม่นยำของตำแหน่งรูภายใน ±0.1 มม. หลังจากการขึ้นรูป เฟรมจะต้องผ่านการบำบัดพื้นผิวหลายขั้นตอน ได้แก่ การขจัดไขมัน การดองด้วยกรด ฟอสเฟต และการเคลือบผงอิพ็อกซีแบบไฟฟ้าสถิต จากนั้นอบที่อุณหภูมิ 180–200°C เพื่อให้ได้พื้นผิวที่แข็งและทนทานต่อการกัดกร่อน ตู้ประกอบได้รับการป้องกัน IP30 ถึง IP40 โดยป้องกันส่วนประกอบภายในจากฝุ่น ความชื้น และการสัมผัสโดยไม่ตั้งใจได้อย่างมีประสิทธิภาพ

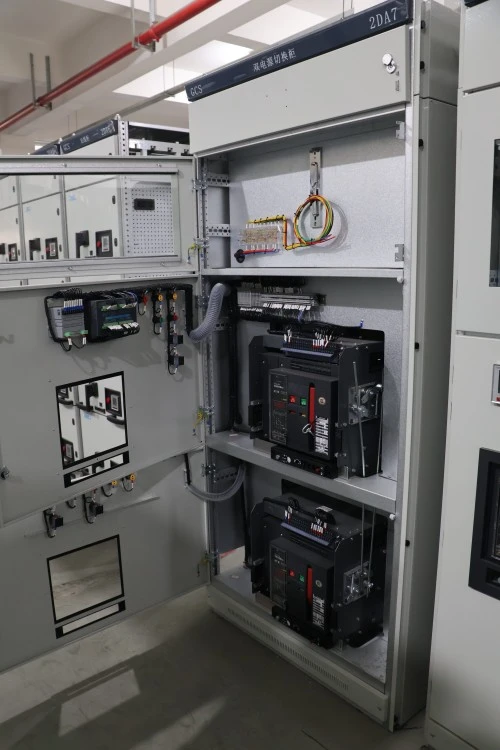

2. ระบบบัสบาร์ - แกนทองแดงที่มีความนำไฟฟ้าสูง

บัสบาร์หลัก แนวตั้ง และสาขาทั้งหมดผลิตจากทองแดงอิเล็กโตรไลติกที่มีความบริสุทธิ์ 99.95% (เกรด T2) รับประกันค่าการนำไฟฟ้า ≥ 98% IACS พื้นผิวบัสบาร์ได้รับการเคลือบหลายชั้น ไม่ว่าจะชุบดีบุก ชุบเงิน หรือหุ้มด้วยปลอกฉนวนหดความร้อนเกรดไฟฟ้าแรงสูง เพื่อป้องกันการเกิดออกซิเดชันและเพิ่มการกระจายความร้อน ข้อต่อบัสบาร์แต่ละข้อถูกขันให้แน่นด้วยเครื่องมือแรงบิดที่สอบเทียบแล้ว และทำเครื่องหมายเพื่อให้สามารถตรวจสอบย้อนกลับได้ ขจัดจุดร้อนในท้องถิ่นที่อาจส่งผลต่อความน่าเชื่อถือในระยะยาว

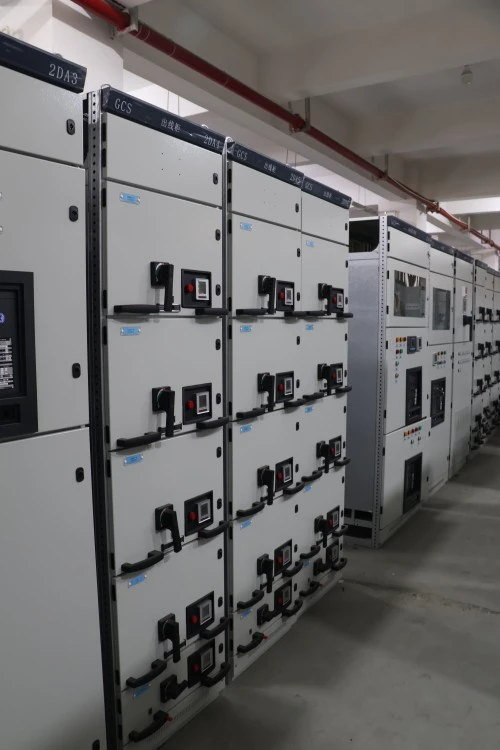

3. การประกอบลิ้นชัก – ขั้นตอนการปรับแต่ง "สามรอบ"

หน่วยการทำงานแบบดึงออกทุกหน่วยผ่านการปรับแต่งสไลด์สามรอบพิเศษของเรา:

1: รางนำได้รับการติดตั้งและปรับด้วยตนเองสำหรับการจัดตำแหน่งเริ่มต้น

2: ใส่และดึงลิ้นชักออกภายใต้สภาวะไม่มีโหลดเพื่อตรวจสอบความเรียบทางกลและการทำงานของสลัก

3: ภายใต้การทดสอบความต่อเนื่องทางไฟฟ้า ลิ้นชักจะถูกหมุนหลายครั้งในขณะที่ตรวจสอบความต้านทานการสัมผัสของปลั๊กอินหลักและรอง เฉพาะหน่วยที่ตรงตามเกณฑ์การทำงานที่ราบรื่นของเราเท่านั้นที่ได้รับการอนุมัติ

ขั้นตอนที่เข้มงวดนี้ช่วยให้มั่นใจว่าแต่ละลิ้นชักเลื่อนได้อย่างง่ายดายและรักษาหน้าสัมผัสทางไฟฟ้าได้อย่างสมบูรณ์แบบตลอดช่วงการเคลื่อนที่ทั้งหมด

4. ความได้เปรียบทางการแข่งขัน – ความคลาดเคลื่อนที่เข้มงวดยิ่งขึ้นและการติดต่อที่เหนือกว่า

เมื่อเปรียบเทียบกับทางเลือกอื่นๆ ของตลาดมาตรฐาน ข้อได้เปรียบด้านการผลิตของ Lugao Power นั้นจับต้องได้และวัดผลได้:

การควบคุมความทนทานของรางนำทาง: เรารักษาช่องว่างของกลไกลิ้นชักไว้ที่ ±0.5 มม. (โดยทั่วไปในอุตสาหกรรมคือ ≥±1.0 มม.) ความทนทานที่มากขึ้นนี้ช่วยป้องกันไม่ให้ลิ้นชักสั่นสะเทือนหรือหย่อนคล้อยระหว่างการทำงาน ซึ่งช่วยขจัดสาเหตุหลักของการสึกหรอจากการสัมผัสหลักและความร้อนสูงเกินไปได้โดยตรง

ตัวเชื่อมต่อหลักชุบเงิน: หน้าสัมผัสปลั๊กอินทั้งหมดผลิตจากโลหะผสมทองแดงและปิดท้ายด้วยชั้นชุบเงินที่มีความหนา ≥6μm ความต้านทานต่อการสัมผัสที่ต่ำกว่าและคุณสมบัติต้านออกซิเดชันที่ยอดเยี่ยมของ Silver ช่วยลดการสูญเสียพลังงานที่จุดเชื่อมต่อได้อย่างมาก ช่วยเพิ่มเสถียรภาพทางความร้อนในระยะยาวและประสิทธิภาพการใช้พลังงานของสวิตช์เกียร์แผงแรงดันไฟฟ้าต่ำแบบดึงออก GCS ทั้งหมด

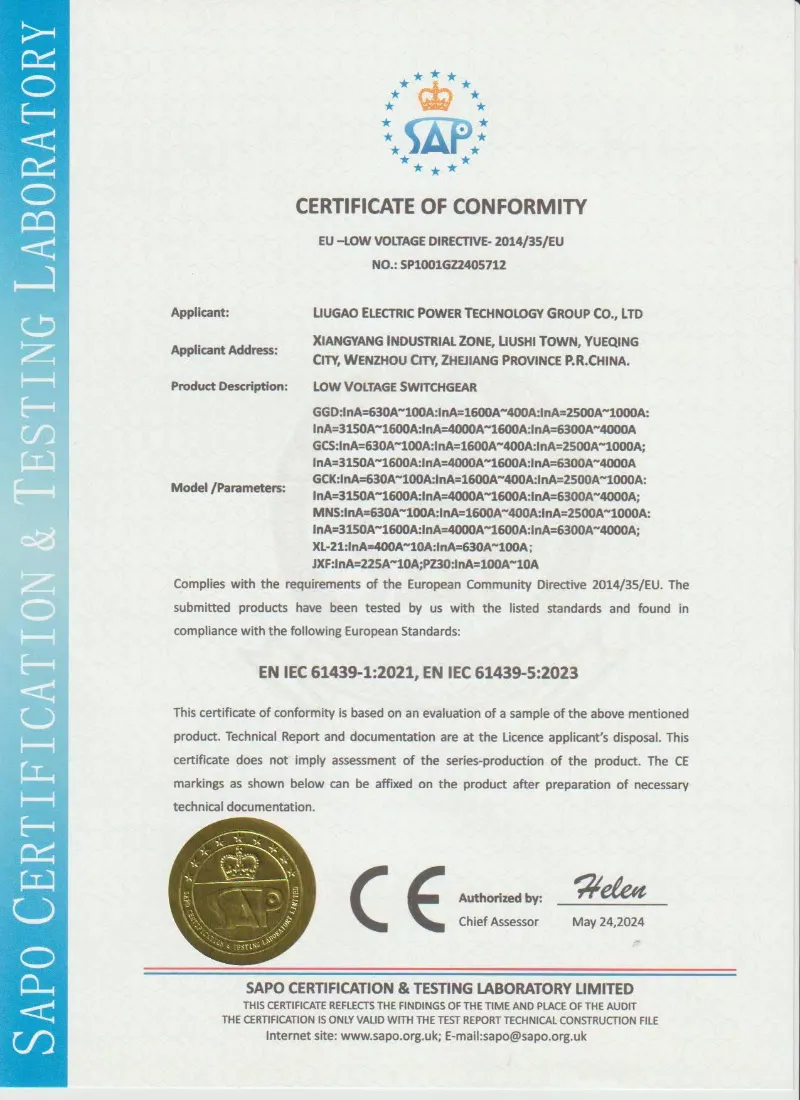

การรับรองและการประกันคุณภาพ

Lugao ผลิตสวิตช์เกียร์แรงดันต่ำแบบดึงออก GCS ตามข้อกำหนดทางเทคนิคของโครงการและมาตรฐานสวิตช์เกียร์แรงดันต่ำที่เกี่ยวข้อง เช่น IEC 61439-1/2 และ GB/T 7251 สามารถจัดทำรายงานการตรวจสอบและทดสอบตามปกติก่อนจัดส่งตามข้อตกลงทางเทคนิคที่ได้รับการยืนยัน

• การออกแบบและการทดสอบตามมาตรฐาน IEC 61439-1/2
• การผลิตและการตรวจสอบตาม GB/T 7251
• การทดสอบความทนทานต่อความถี่ไฟฟ้า
• การทดสอบความต้านทานของฉนวน
• การทดสอบการทำงานของกลไกสำหรับตู้ลิ้นชัก
• การตรวจสอบฟังก์ชันลูกโซ่
• การเดินสายรองและการทดสอบการทำงาน
• การตรวจสอบแรงบิดการเชื่อมต่อบัสบาร์
• รายงานการทดสอบตามปกติก่อนจัดส่ง
• มีรูปถ่ายการตรวจสอบโรงงานตามคำขอ



บรรจุภัณฑ์ จัดส่ง และบริการหลังการขาย

บรรจุภัณฑ์และการจัดส่ง:

สวิตช์เกียร์แผงแรงดันไฟฟ้าต่ำแบบดึงออก GCS แต่ละตัวถูกห่อด้วยฟิล์ม PE เพื่อป้องกันความชื้นและฝุ่น จากนั้นจึงห่อหุ้มไว้ในลังไม้รมควันสำหรับงานหนักและเสริมด้วยสายรัดเหล็ก เราใช้บรรจุภัณฑ์ปิดผนึกสูญญากาศสำหรับชิ้นส่วนอิเล็กทรอนิกส์ที่มีความละเอียดอ่อนและมุมป้องกันที่ห่อหุ้มอย่างมิดชิดเพื่อป้องกันความเสียหายจากแรงกระแทกระหว่างการขนส่ง การจัดส่งแบบมาตรฐานจะดำเนินการผ่านตู้คอนเทนเนอร์ 20GP/40HQ โดยมีการจัดส่งที่ได้รับการประกันโดยบริษัทประกันทางทะเลชั้นนำของโลก เพื่อปกป้องการลงทุนของคุณอย่างเต็มที่




บริการหลังการขาย:

Lugao Power Co., Ltd. ให้การรับประกันที่ครอบคลุม 12 เดือนนับจากวันที่ทดสอบการใช้งาน (หรือ 18 เดือนนับจากวันที่จัดส่ง ขึ้นอยู่กับว่ากรณีใดจะเกิดขึ้นก่อน) บริการของเราประกอบด้วยการสนับสนุนสายด่วนด้านเทคนิคทุกวันตลอด 24 ชั่วโมง วิดีโอแนะนำระยะไกล และบริการนอกสถานที่จากวิศวกรที่ผ่านการรับรองเมื่อจำเป็น ในกรณีที่ประสิทธิภาพการทำงานล้มเหลวภายใต้สภาวะการทำงานปกติ เราให้บริการซ่อมแซมหรือเปลี่ยนชิ้นส่วนโดยไม่คิดค่าใช้จ่าย




คำถามและคำตอบของลูกค้า

ถาม: สวิตช์เกียร์แผงแรงดันไฟฟ้าต่ำแบบดึงออก GCS สามารถใช้งานร่วมกับระบบบัสเวย์ที่มีอยู่ของฉันได้หรือไม่

ตอบ: ใช่ มีการปฏิบัติตามความเข้ากันได้อย่างเคร่งครัด เรากำหนดค่าหน้าแปลนไรเซอร์การเชื่อมต่อของสวิตช์เกียร์แผงแรงดันไฟฟ้าต่ำประเภท GCS Draw-out เพื่อให้สอดคล้องกับหม้อแปลงต้นน้ำและอินเทอร์เฟซบัสเวย์ดาวน์สตรีมของคุณอย่างสมบูรณ์แบบ โปรดจัดเตรียมภาพวาดเค้าโครงสวิตช์เกียร์ในสถานที่ของคุณในระหว่างขั้นตอนการยืนยันทางเทคนิค เพื่อให้เราสามารถปรับแต่งจุดเชื่อมต่อได้




ถาม: จะเกิดอะไรขึ้นหากลิ้นชักเกิดข้อผิดพลาดระหว่างการทำงาน ฉันจะแก้ไขโดยไม่ต้องปิดเครื่องโดยสมบูรณ์ได้หรือไม่

ตอบ: แน่นอนว่าการเปลี่ยน hot-swap อย่างรวดเร็วถือเป็นข้อได้เปรียบหลัก คุณเพียงแค่หมุนเซอร์กิตเบรกเกอร์ภายในช่องนั้นไปที่ "ปิด" ถอดอุปกรณ์ที่ชำรุดออก และเลื่อนไปใส่อะไหล่ที่มีพิกัดเท่ากัน ส่วนที่เหลือของสวิตช์เกียร์แผงแรงดันไฟฟ้าต่ำประเภท GCS Draw-out นั้นยังคงทำงานต่อไป โดยสามารถคืนพลังงานได้ภายในไม่กี่นาที




ถาม: คุณจะป้องกันเหตุการณ์อาร์คแฟลชระหว่างการบำรุงรักษาห้องบัสบาร์ได้อย่างไร

ตอบ: ความปลอดภัยเป็นสิ่งสำคัญยิ่ง ช่องบัสบาร์หลักและสาขาได้รับการแบ่งส่วนอย่างสมบูรณ์ เราติดตั้งสิ่งกีดขวางป้องกันส่วนโค้งระหว่างห้องยูนิตแบบดึงออกและห้องบัสบาร์แนวตั้ง เมื่อเข้าถึงส่วนบัสบาร์ ยูนิตการทำงานที่อยู่ติดกันทั้งหมดสามารถล็อคได้อย่างปลอดภัยในตำแหน่ง "ตัดการเชื่อมต่อ/ทดสอบ"
