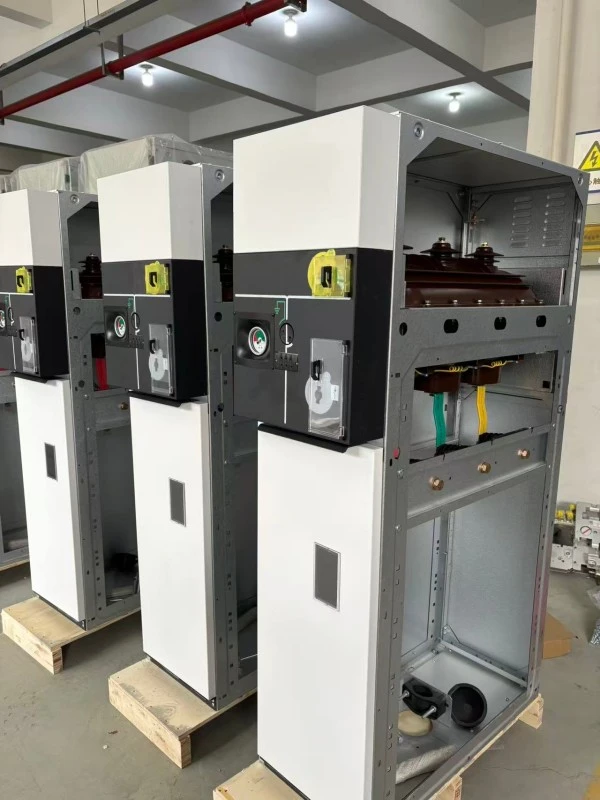

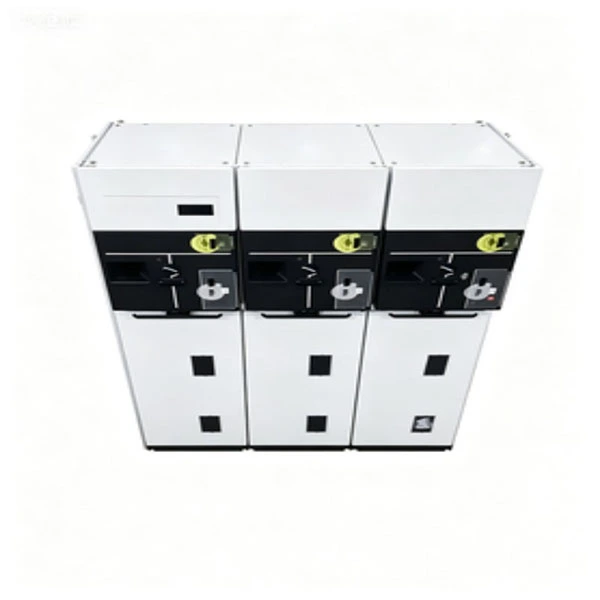

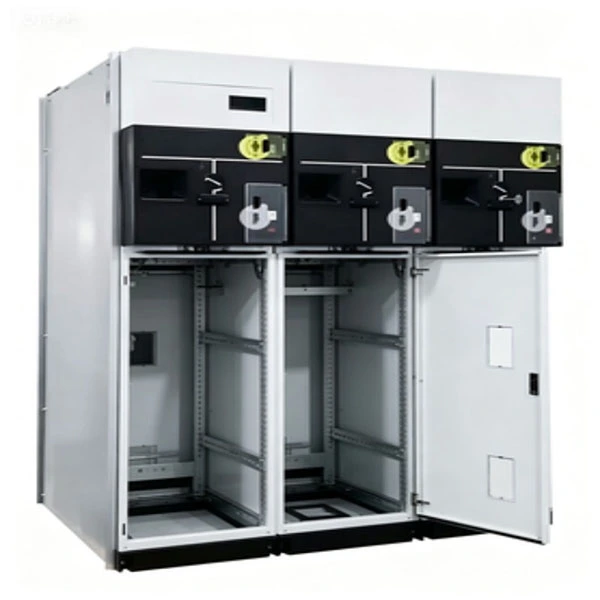

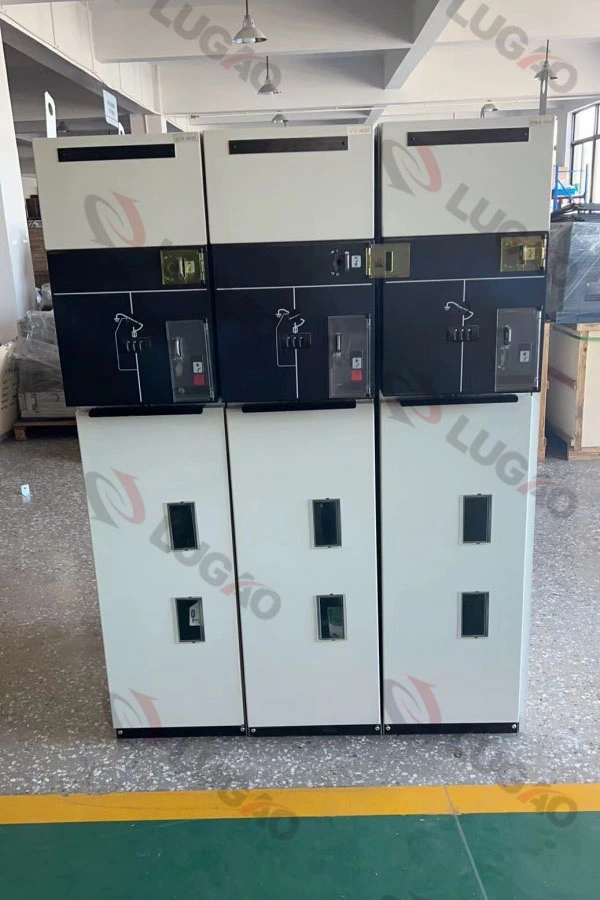

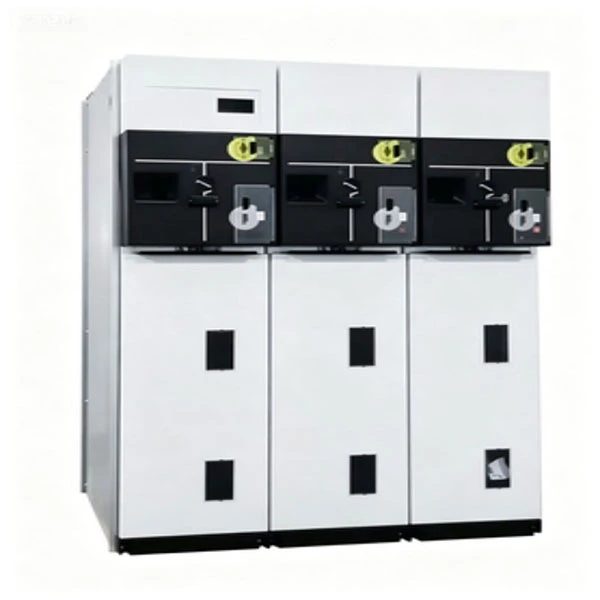

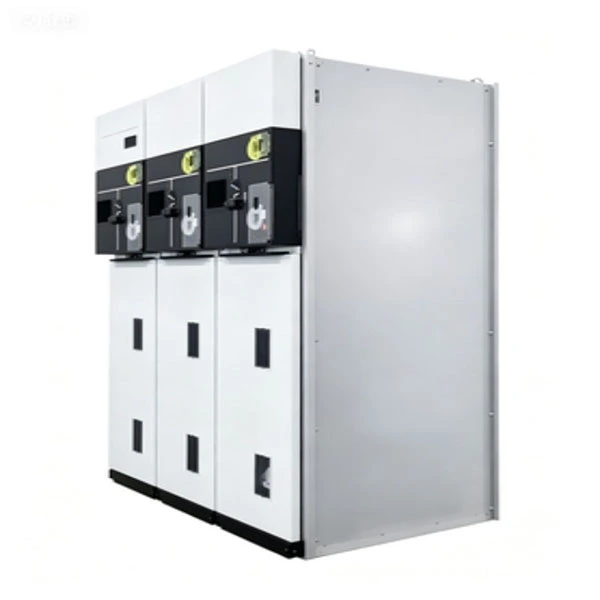

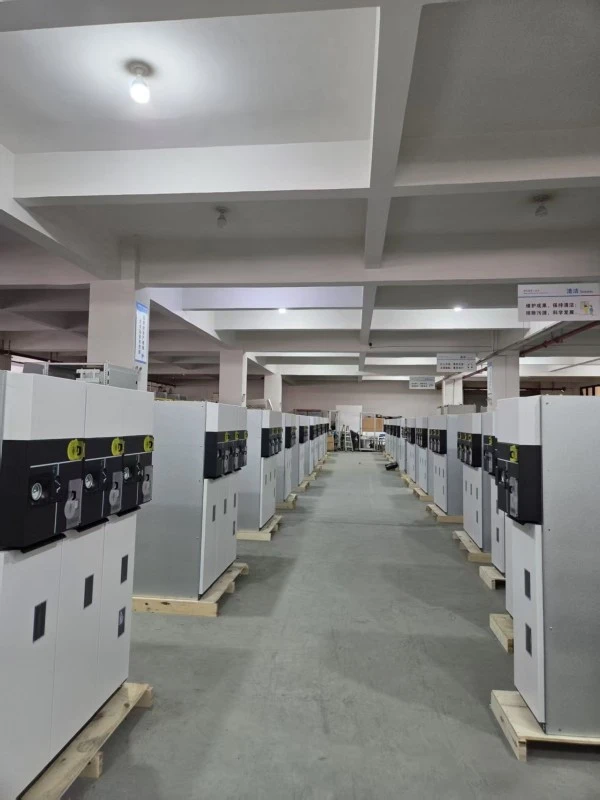

RMU หุ้มฉนวนเต็มรูปแบบขนาดกะทัดรัด

มทร ฉนวนหุ้มฉนวนขนาดกะทัดรัดขนาดกะทัดรัด (แหวนยูนิตหลัก) เป็นสวิตช์เกียร์แบบปิดที่ทำจากโลหะที่ผ่านการทดสอบประเภทแล้ว โดยรวมสวิตช์ตัดโหลด เบรกเกอร์วงจรสุญญากาศ ฟิวส์ และสวิตช์สายดินไว้ในถังสเตนเลสสตีลที่ปิดสนิทและมีฉนวนหุ้มฉนวนทั้งหมดเพียงถังเดียว

มันทำอะไร?

เชื่อมต่อและแยกลูปกำลังในเครือข่ายการกระจายรอง (6kV–24kV)

ให้การแยกข้อผิดพลาดและการสลับลูปสำหรับโครงข่ายไฟฟ้าที่มีความน่าเชื่อถือสูง

มทร แบบหุ้มฉนวนเต็มรูปแบบขนาดกะทัดรัดนี้ต่างจาก RMU แบบหุ้มฉนวนอากาศแบบดั้งเดิม ใช้ SF6 หรือก๊าซฉนวนที่เป็นมิตรกับสิ่งแวดล้อมเป็นสื่อฉนวนหลัก ขจัดความชื้นที่เข้ามา การสะสมของฝุ่น และการบุกรุกของสัตว์ --- ทำให้เหมาะสำหรับพื้นที่ชายฝั่งทะเล ทะเลทราย ระดับความสูง และพื้นที่ที่มีมลพิษสูง

รายละเอียดสินค้า

มทร แบบหุ้มฉนวนเต็มรูปแบบขนาดกะทัดรัดของเราเป็นหน่วยหลักวงแหวนเจเนอเรชั่นถัดไปที่พัฒนาขึ้นสำหรับการจ่ายพลังงานในเมือง สวนอุตสาหกรรม โรงไฟฟ้าพลังงานลม/พลังงานแสงอาทิตย์ และโครงการโครงสร้างพื้นฐาน เช่น สนามบินและศูนย์ข้อมูล พิกัดแรงดันไฟฟ้าอยู่ในช่วงตั้งแต่ 12kV ถึง 24kV โดยมีพิกัดกระแสไฟ 630A สำหรับบัสบาร์หลัก และ 125A สำหรับวงจรป้องกันฟิวส์

คุณสมบัติทางเทคนิคหลัก:

1. ถังสแตนเลสปิดสนิท (ระดับการป้องกัน IP67)

2. ฉนวนก๊าซ SF6 (หรือก๊าซทางเลือกที่เป็นมิตรกับสิ่งแวดล้อม)

3. การจำแนกส่วนโค้งภายใน IAC AFLR 20kA/1s

4. อายุการใช้งานของกลไก: ใช้งานได้สูงสุด 5,000 ครั้งสำหรับสวิตช์ตัดโหลด

5. ช่องเชื่อมต่อสายเคเบิลในตัวพร้อมระบบคลายความเครียด

6. รีโมทคอนโทรลเสริมและการรวม SCADA

7. RMU แบบหุ้มฉนวนเต็มรูปแบบขนาดกะทัดรัดไม่จำเป็นต้องทำความสะอาดภายในหรือทำความร้อนป้องกันการควบแน่น ซึ่งช่วยลดค่าใช้จ่ายในการบำรุงรักษาได้อย่างมากเมื่อเทียบกับสวิตช์เกียร์แบบเปิด

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

คุณสมบัติของผลิตภัณฑ์และการใช้งาน

คุณสมบัติที่สำคัญ

1. ปิดสนิท หุ้มฉนวนอย่างเต็มที่ --- ไม่มีอิทธิพลจากความชื้น หมอกเกลือ ฝุ่น หรือสัตว์ขนาดเล็ก

2. โครงสร้างที่กะทัดรัด --- ความกว้างโดยทั่วไป 350–450 มม. ต่อยูนิต ช่วยประหยัดพื้นที่ได้ถึง 50%

3. การออกแบบป้องกันส่วนโค้ง --- สอดคล้องกับ IAC AFLR 20kA/1s เพื่อให้มั่นใจในความปลอดภัยของผู้ปฏิบัติงาน

4. ไม่ต้องบำรุงรักษานานกว่า 20 ปี --- ไม่จำเป็นต้องทำความสะอาด ทำให้แห้ง หรือเติมแก๊สภายใต้สภาวะปกติ

5. ตัวแบ่งที่มองเห็นได้ --- หน้าต่างสังเกตเพิ่มเติมสำหรับตำแหน่งสวิตช์ตัวแบ่งโหลด

6. ความน่าเชื่อถือทางกลสูง --- กลไกสแตนเลสพร้อมแบริ่งที่ปิดสนิท

7. พร้อมอัจฉริยะ --- สามารถติดตั้ง PT, CT และกลไกการทำงานแบบใช้มอเตอร์สำหรับระบบอัตโนมัติได้

สถานการณ์การใช้งาน

● เครือข่ายการกระจายพลังงานในเมือง---อาคารพักอาศัย อาคารพาณิชย์ โรงพยาบาล ศูนย์ข้อมูล

● โครงการพลังงานทดแทน --- สถานีพัฒนากังหันลม สายการรวบรวมฟาร์มพลังงานแสงอาทิตย์

● การก่อสร้างโครงสร้างพื้นฐาน---สนามบิน รถไฟใต้ดิน อุโมงค์ ท่าเรือ

● แหล่งจ่ายไฟชั่วคราวและฉุกเฉิน --- สถานีย่อยเคลื่อนที่ สถานที่ก่อสร้าง

● เขตอุตสาหกรรม---โรงงานที่ต้องการความน่าเชื่อถือสูงและการบำรุงรักษาต่ำ

ถามตอบ

คำถามที่ 1: Compact Sealed Fully Insulated RMU ทำงานอย่างไรในสภาพแวดล้อมชายฝั่งที่มีความชื้นสูง

ตอบ: ยอดเยี่ยม. เนื่องจาก RMU แบบหุ้มฉนวนเต็มที่ใช้ถังสเตนเลสสตีลที่ปิดสนิทพร้อมการป้องกันระดับ IP67 ความชื้นจึงไม่สามารถเข้าไปในช่องฉนวนได้ ไม่จำเป็นต้องมีเครื่องทำความร้อนป้องกันการควบแน่น นี่เป็นข้อได้เปรียบที่สำคัญเหนือสวิตช์เกียร์แบบเปิด ซึ่งมักจะประสบปัญหาไฟกะพริบภายในในบริเวณที่มีความชื้นสูง

Q2: อัตราการรั่วไหลของก๊าซคือเท่าไร? ฉันจำเป็นต้องเติมเงินตลอดอายุการใช้งานหรือไม่?

ตอบ: กระบวนการผลิตของเรามีการทดสอบการรั่วของฮีเลียมเพื่อให้แน่ใจว่ามีอัตราการรั่วไหลน้อยกว่า 0.1% ต่อปี ภายใต้การดำเนินงานปกติ ไม่จำเป็นต้องเติมก๊าซภายใน 30 ปี สัญญาณเตือนแรงดันต่ำรวมอยู่ในคุณสมบัติเสริมสำหรับการเตือนล่วงหน้า

คำถามที่ 3: RMU ที่มีฉนวนหุ้มฉนวนขนาดกะทัดรัดมีความปลอดภัยจากไฟหรือไม่

ก. ใช่. ถังทำจากสแตนเลสหนา 2 มม. และการทดสอบส่วนโค้งภายในทำให้มั่นใจได้ว่าในกรณีที่เกิดข้อผิดพลาดภายในซึ่งเกิดขึ้นไม่บ่อยนัก ส่วนโค้งจะถูกกักไว้โดยไม่ปล่อยก๊าซร้อนออกทางด้านหน้าหรือด้านข้าง สำหรับการใช้งานที่ไวต่ออัคคีภัย (เช่น โรงพยาบาล ศูนย์ข้อมูล) เรายังเสนอตัวเลือกการเคลือบป้องกันอัคคีภัยแบบพาสซีฟอีกด้วย

คำถามที่ 4: ฉันสามารถรวม RMU นี้กับระบบ SCADA ที่มีอยู่ของฉันได้หรือไม่

ตอบ: อย่างแน่นอน Compact RMU รองรับกลไกการทำงานแบบใช้มอเตอร์ หน้าสัมผัสเสริม และโมดูลการสื่อสาร (ตัวเลือก RS485, Modbus, IEC 61850) สามารถตรวจสอบตำแหน่ง ความผิดปกติ และความดันแบบเรียลไทม์ได้จากระยะไกล

Q5: อะไรคือความแตกต่างระหว่างคุณมทรและตู้ฉนวนลมแบบเดิมๆ?

ตอบ: ตู้หุ้มฉนวนอากาศแบบเดิมๆ จำเป็นต้องทำความสะอาดเป็นประจำ มีระยะห่างมาก และมีระบบทำความร้อนป้องกันการควบแน่น RMU แบบหุ้มฉนวนเต็มรูปแบบขนาดกะทัดรัดของเราขจัดข้อกำหนดเหล่านี้ทั้งหมด - ใช้พื้นที่น้อยลง ความน่าเชื่อถือที่สูงขึ้น และต้นทุนรวมในการเป็นเจ้าของที่ลดลงในช่วง 10-20 ปี

คำถามที่ 6: คุณมีการรับประกัน 12 เดือนหรือไม่

ตอบ: ใช่ เราเสนอการรับประกันมาตรฐาน 12 เดือนนับจากวันที่จัดส่ง โดยมีตัวเลือกในการขยายเวลาเป็น 24 หรือ 36 เดือนภายใต้สัญญาบริการแบบชำระเงิน ในช่วงระยะเวลาการรับประกัน ข้อบกพร่องในการผลิตใดๆ จะได้รับการซ่อมแซมหรือเปลี่ยนใหม่โดยไม่คิดค่าใช้จ่าย

รายละเอียดการผลิต

กระบวนการถังและการปิดผนึก

ถังของ Compact Sealed Fully Insulated RMU ผลิตจากสเตนเลส AISI 304 หนา 2 มม. เชื่อมด้วยเลเซอร์และผ่านการทดสอบการรั่วของฮีเลียม การซีลใช้โอริงคู่ที่ทำจากยางไนไตรล์เติมไฮโดรเจน (HNBR) ซึ่งคงความยืดหยุ่นไว้ได้นานกว่า 30 ปี โดยไม่เสื่อมสภาพหรือแตกร้าว บูชทั้งหมดหล่อด้วยอีพอกซีพร้อมชีลด์ฝังเพื่อกำจัดการคายประจุบางส่วน

ฉนวนและการหยุดชะงักของส่วนโค้ง

สวิตช์ตัดโหลดทำงานในแก๊ส SF6 ที่ความดันสัมพัทธ์ 0.04–0.05 MPa การออกแบบส่วนโค้งแบบปักเป้าช่วยให้มั่นใจได้ว่ากระแสโหลดสูงสุด 630A จะหยุดชะงัก และการสร้าง/การแตกหักของกระแสการชาร์จของสายเคเบิล มีโมดูลเบรกเกอร์วงจรสุญญากาศที่เป็นอุปกรณ์เสริมสำหรับการป้องกันหม้อแปลง โดยผสานรวมกับฟิวส์จำกัดกระแสเพื่อสร้างหน่วย "คอมโบ"

กลไกการทำงาน

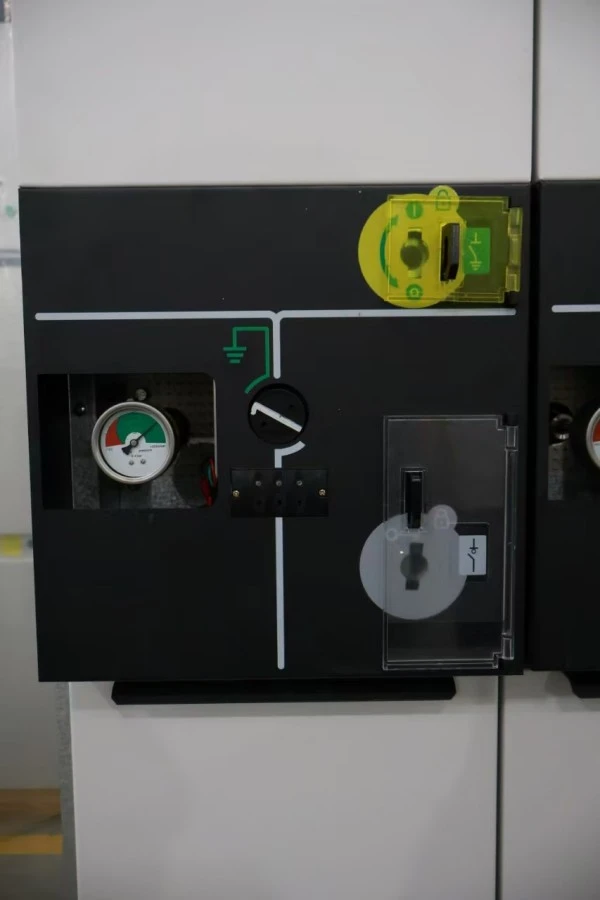

สวิตช์สามตำแหน่ง (ปิด / เปิด / ต่อสายดิน) ขับเคลื่อนด้วยกลไกกลไกแบบสปริงช่วยพร้อมตัวบ่งชี้ตำแหน่งที่ชัดเจน ชิ้นส่วนที่เคลื่อนไหวทั้งหมดจะถูกปิดผนึกไว้ภายในถัง ขจัดการเกิดออกซิเดชันและการสะสมของฝุ่น แผงด้านหน้ามีระบบล็อคแบบกลไกเพื่อป้องกันไม่ให้:

1. ปิดสวิตช์สายดินเมื่อปิดสวิตช์โหลด

2. การเปิดฝาปิดช่องใส่สายเคเบิลเมื่อสวิตช์สายดินเปิดอยู่

การต่อสายเคเบิลและการต่อสายดิน

ช่องใส่สายเคเบิลได้รับการออกแบบสำหรับสายเคเบิลเดี่ยวหรือแบบขนานที่มีการรองรับกรวยความเครียด กล่องเคเบิลมาตรฐานยอมรับการต่อสายแบบหดด้วยความร้อนหรือเย็น แท่งสายดินทองแดงในตัววิ่งผ่านทุกยูนิต โดยมีจุดต่อสายดินคู่เพื่อความปลอดภัย

การประกันคุณภาพและการทดสอบ

มทร หุ้มฉนวนเต็มรูปแบบขนาดกะทัดรัดทุกตัวผ่านการทดสอบตามปกติก่อนจัดส่ง:

● การวัดความต้านทานวงจรหลัก

● การทดสอบการทนต่อแรงดันไฟฟ้าความถี่กำลัง (42kV/1 นาที สำหรับ 12kV; 65kV/1 นาที สำหรับ 24kV)

● การทดสอบแรงกระตุ้นฟ้าผ่า (สูงสุด 75kV สำหรับ 12kV; สูงสุด 125kV สำหรับ 24kV)

● การทดสอบการรั่วไหลของก๊าซ (สเปคโตรมิเตอร์มวลฮีเลียม)

● การทดสอบการทำงานของกลไก (200 รอบ)

● การวัดการปล่อยประจุบางส่วน (<5pC)

● การตรวจสอบส่วนโค้งภายใน (การทดสอบประเภท ดำเนินการโดยห้องปฏิบัติการบุคคลที่สาม)

● ผลิตภัณฑ์ทั้งหมดสอดคล้องกับ IEC 62271-200, GB 3906, GB/T 11022 และ GB/T 3804

บรรจุภัณฑ์และการจัดส่ง

บรรจุภัณฑ์: ลังไม้ส่งออกพร้อมโฟมกันกระแทกและความชื้น แต่ละยูนิตถูกห่อแยกกันด้วยพลาสติกปิดผนึกสุญญากาศพร้อมถุงดูดความชื้น

อุปกรณ์เสริม: ที่จับควบคุมการทำงาน ชุดสายดิน โอริงสำรอง หางสาย และคู่มือการติดตั้ง

จัดส่ง: FOB เซี่ยงไฮ้หรือหนิงโป จัดส่งแบบมาตรฐานภายใน 25-35 วันหลังจากยืนยันการสั่งซื้อ มีบริการขนส่งทางอากาศสำหรับโครงการเร่งด่วน
