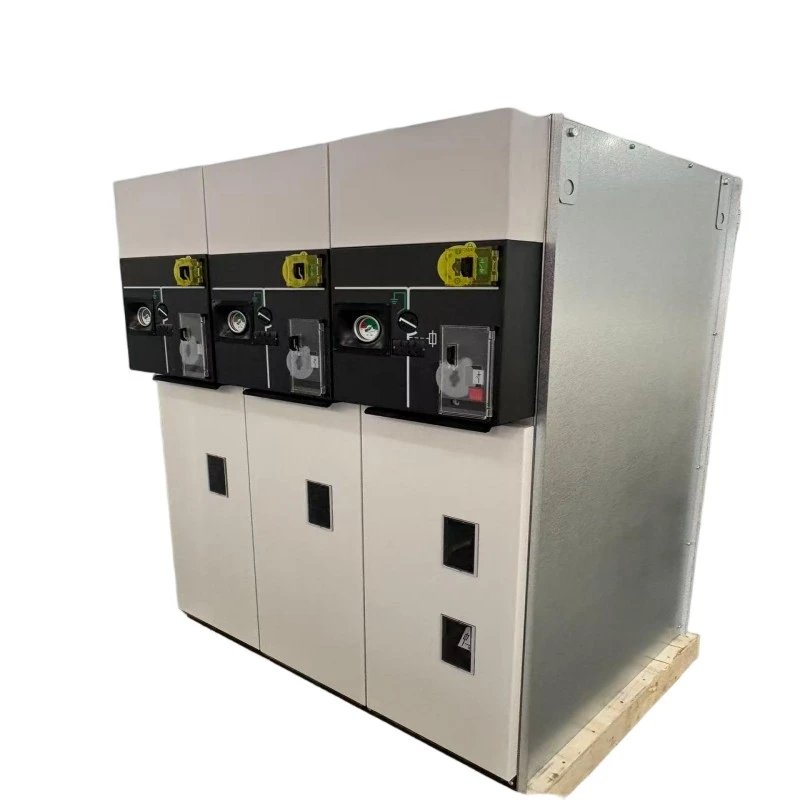

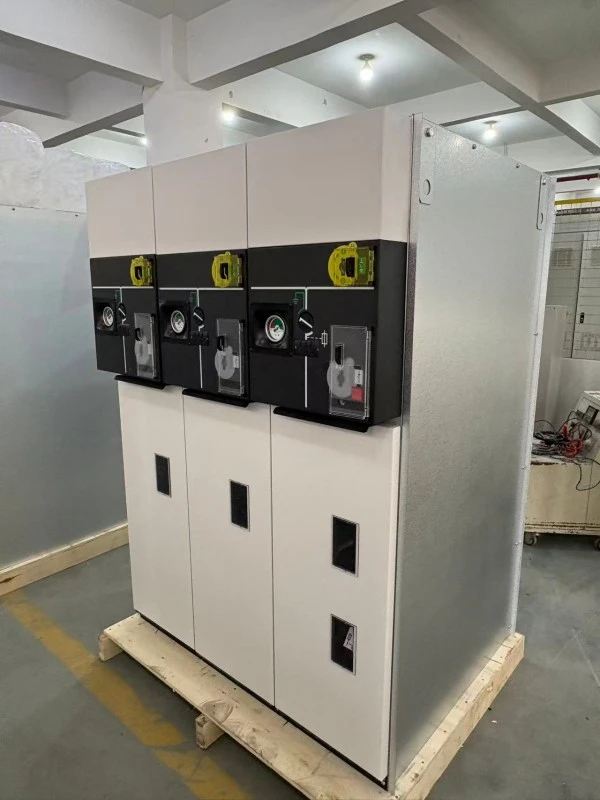

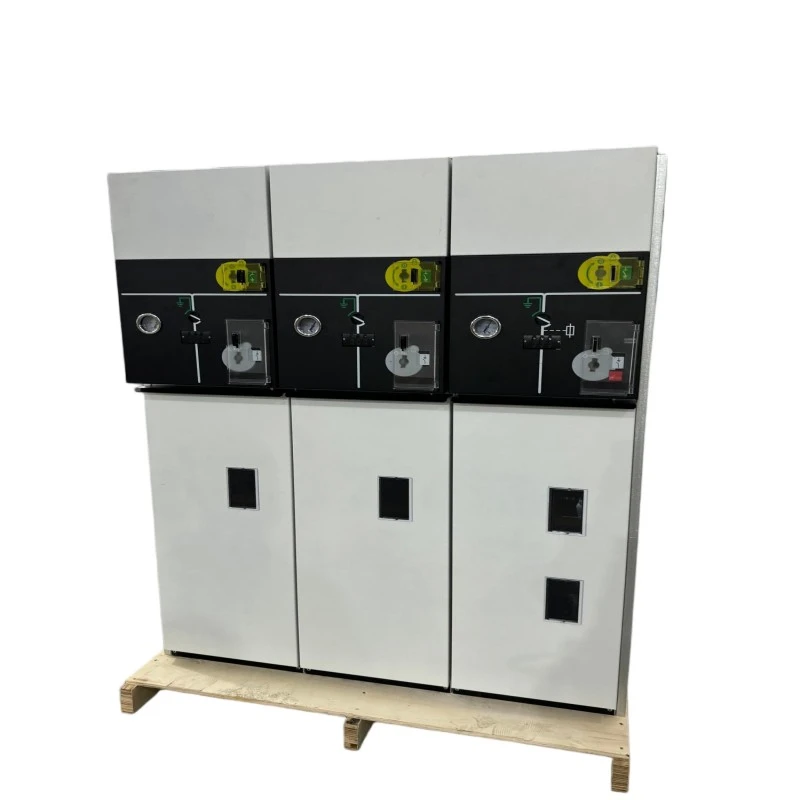

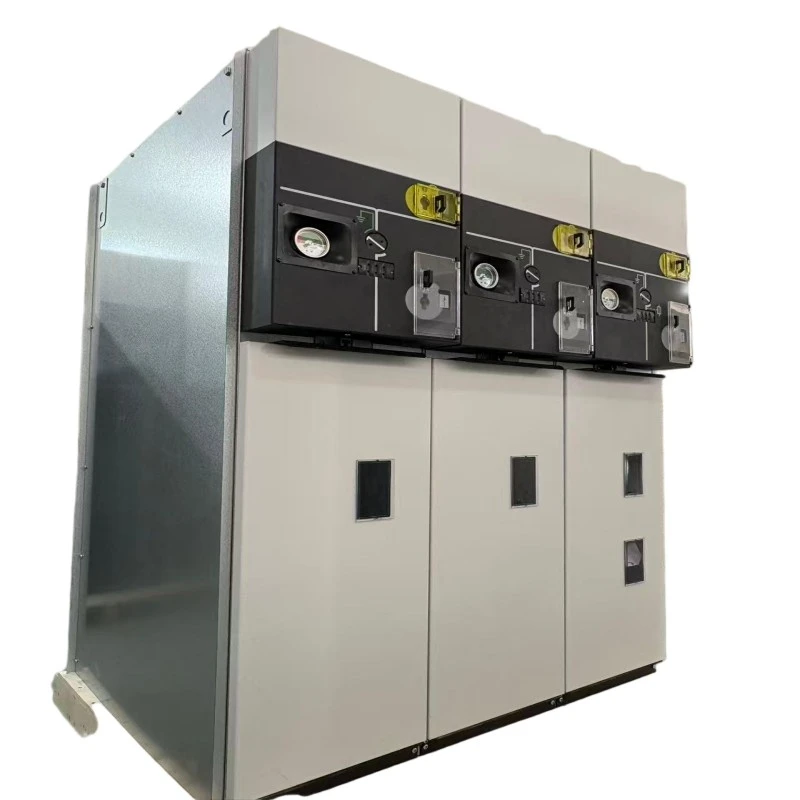

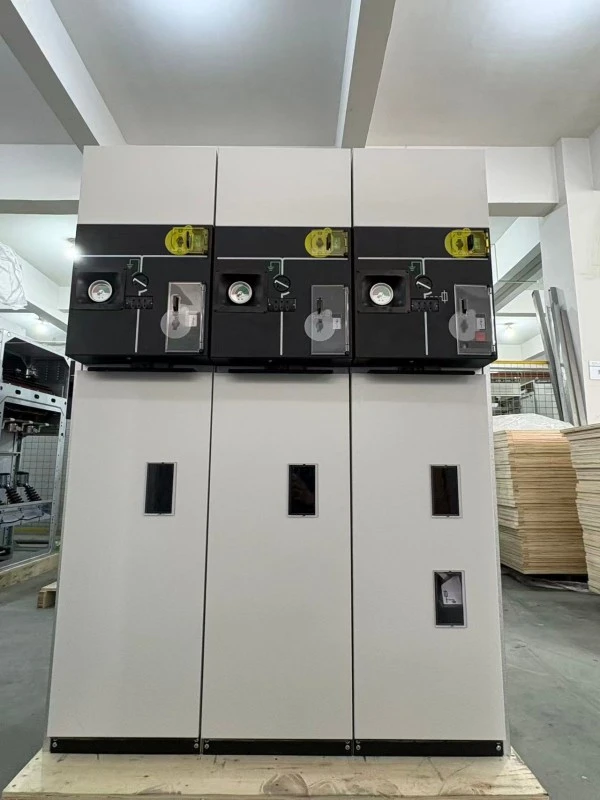

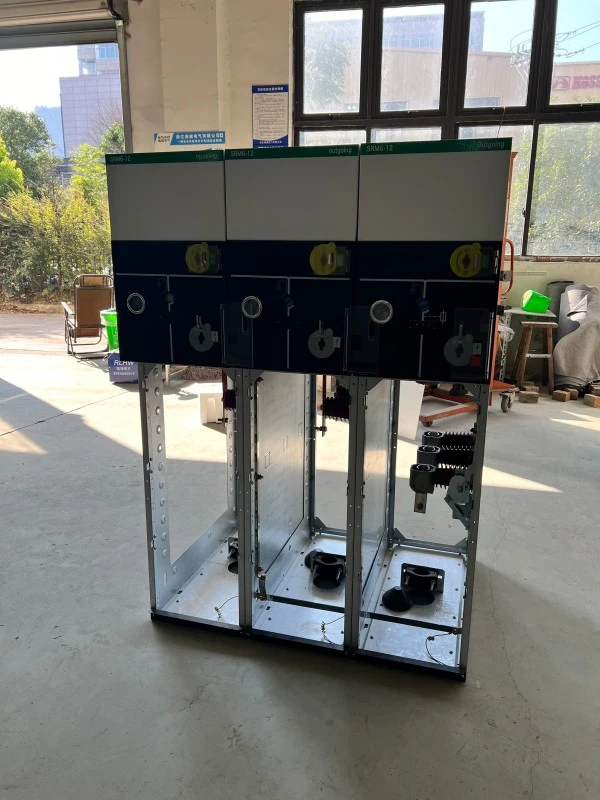

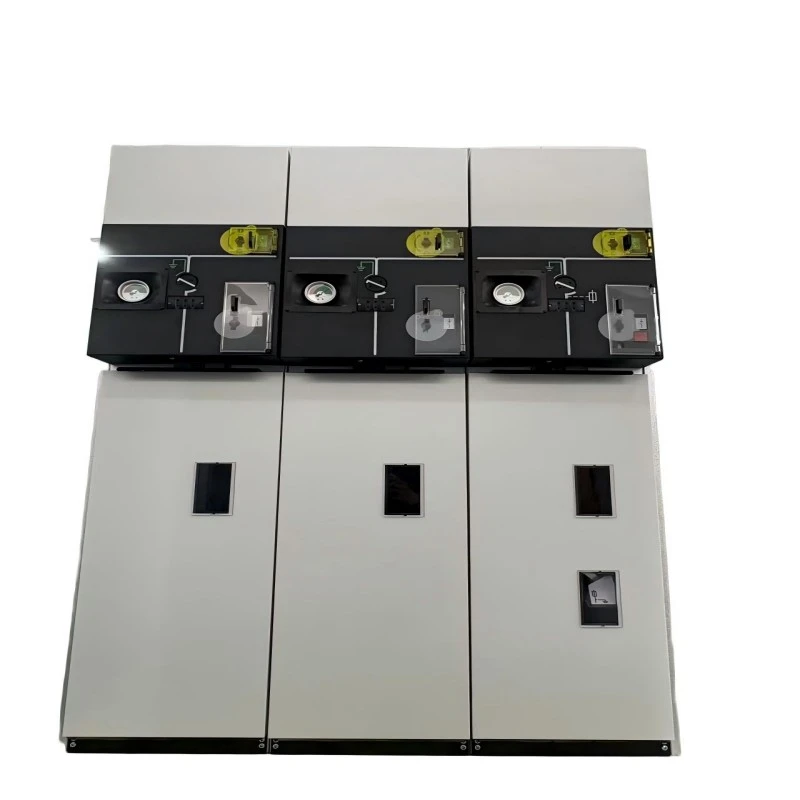

ยูนิตหลักแหวนปิดผนึกฉนวนอากาศ HXGN

"H" — กล่องชนิดกล่อง

"X" — เครือข่ายวงแหวน

"G" - ฉนวนอากาศ

"N" — ในร่ม

ยูนิตหลักวงแหวนปิดผนึกหุ้มฉนวน HXGN สวิตช์เกียร์หุ้มด้วยโลหะ ออกแบบมาสำหรับระบบจำหน่ายวงแหวนหลักและระบบกระจายรัศมีขนาด 6kV–24kV ไม่เหมือนฉนวน SF6RMU หน่วยนี้ใช้อากาศเป็นสื่ออิเล็กทริกหลัก โดยชิ้นส่วนที่มีไฟฟ้าทั้งหมดจะอยู่ในตู้โลหะที่ปิดสนิทป้องกันฝุ่น

มันทำอะไร?

1. เชื่อมต่อและแยกลูปกำลังในการจ่ายไฟสำรอง

2. ปกป้องหม้อแปลงไฟฟ้าระบบจำหน่ายผ่านสวิตช์ตัดโหลดและชุดฟิวส์

3. มีช่องว่างการแยกที่มองเห็นได้เพื่อการบำรุงรักษาที่ปลอดภัย

4. เป็นทางเลือกที่ประหยัดสำหรับสวิตช์เกียร์แบบหุ้มฉนวนแก๊ส

ยูนิตหลักแหวนปิดผนึกฉนวนอากาศ HXGN ถูกนำมาใช้กันอย่างแพร่หลายในการใช้งานที่แก๊ส SF6ถูกจำกัด โดยจำเป็นต้องมีการตัดการเชื่อมต่อที่มองเห็นได้บ่อยครั้ง หรือในกรณีที่ข้อจำกัดด้านงบประมาณสนับสนุนเทคโนโลยีที่เรียบง่ายที่ได้รับการพิสูจน์แล้ว โดยไม่กระทบต่อความปลอดภัย

รายละเอียดสินค้า

ยูนิตหลักวงแหวนหุ้มฉนวนอากาศ HXGN ของเราเป็นยูนิตหลักวงแหวนฉนวนอากาศเจเนอเรชั่นถัดไปที่ออกแบบมาสำหรับการติดตั้งภายในอาคารในสถานีไฟฟ้าย่อย โรงงานอุตสาหกรรม อาคารพาณิชย์ และเครือข่ายการจ่ายพลังงานในชนบท พิกัดแรงดันไฟฟ้าอยู่ในช่วง 6kV ถึง 24kV โดยมีพิกัดกระแสไฟ 630A สำหรับบัสบาร์หลัก และ 125A สำหรับวงจรหม้อแปลงที่มีการป้องกันฟิวส์

คุณสมบัติทางเทคนิคหลัก:

1. ฉนวนอากาศพร้อมระยะห่างระหว่างเฟสและแผงกั้นฉนวนที่เหมาะสมที่สุด

2. การออกแบบตัวเครื่องแบบปิดผนึก (IP3X หรือ IP4X) ป้องกันฝุ่นและสัตว์ฟันแทะเข้าไป

3. สวิตช์ตัดโหลดสามตำแหน่ง (ปิด / เปิด / ต่อสายดิน) พร้อมตัวแบ่งที่มองเห็นได้

4. การป้องกันฟิวส์จำกัดกระแสในตัวสำหรับหม้อแปลง (สูงถึง 125A)

5. โมดูลเบรกเกอร์สูญญากาศเสริมสำหรับการป้องกันตัวป้อน

6. ลูกโซ่ทางกลป้องกันการทำงานที่ไม่ถูกต้อง

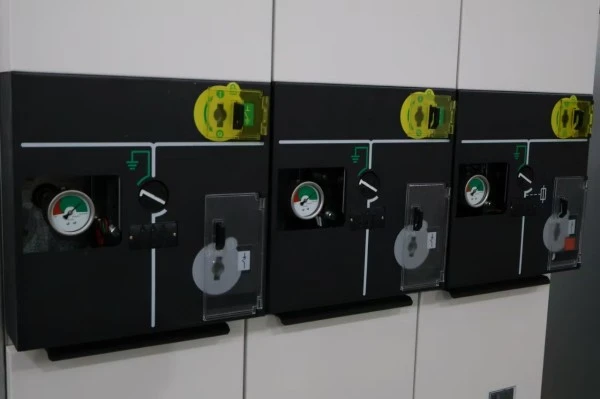

7. บัสเลียนแบบแผงด้านหน้าพร้อมการระบุตำแหน่งที่ชัดเจน

ยูนิตหลักวงแหวนซีลหุ้มฉนวนอากาศ HXGN มีการออกแบบที่โปร่งใสและง่ายต่อการตรวจสอบ --- ผู้ปฏิบัติงานสามารถยืนยันตำแหน่งเปิดของสวิตช์โหลดด้วยสายตา ซึ่งเป็นคุณลักษณะที่มีมูลค่าสูงในระหว่างการบำรุงรักษาและขั้นตอนการล็อกเอาต์/แท็กเอาต์ ไม่จำเป็นต้องมีอุปกรณ์จัดการก๊าซพิเศษสำหรับการติดตั้งหรือการรื้อถอน

พารามิเตอร์ผลิตภัณฑ์ (ข้อมูลจำเพาะ)

คุณสมบัติของผลิตภัณฑ์และการใช้งาน

คุณสมบัติที่สำคัญ

● ปราศจาก SF6 และเป็นมิตรกับสิ่งแวดล้อม---ใช้เพียงอากาศเป็นสื่อกลางฉนวน ไม่มีการปล่อยก๊าซเรือนกระจก

● ตัวแบ่งที่มองเห็นได้ --- สวิตช์ตัวแบ่งโหลดให้ช่องว่างแยกที่มองเห็นได้ชัดเจน ช่วยลดความซับซ้อนของขั้นตอนด้านความปลอดภัย

● ปิดผนึกจากฝุ่นและสัตว์ฟันแทะ --- ตัวเครื่องมีคุณสมบัติตรงตามมาตรฐาน IP3X หรือ IP4X ช่วยป้องกันสาเหตุทั่วไปของความล้มเหลวของสวิตช์เกียร์แบบหุ้มฉนวนอากาศ

● ขนาดกะทัดรัด---ความกว้างของหน่วยโดยทั่วไปคือ 500---600 มม. เหมาะสำหรับสถานีย่อยในร่มที่มีพื้นที่จำกัด

● คุ้มค่า --- ลงทุนเริ่มแรกต่ำกว่าเมื่อเทียบกับ SF6 หรือ RMU แบบหุ้มฉนวนแข็ง

● บำรุงรักษาง่าย---ไม่จำเป็นต้องตรวจสอบหรือเติมแรงดันแก๊ส มีเพียงการตรวจสอบด้วยสายตาและการทำความสะอาดหน้าสัมผัสเท่านั้น

● ความปลอดภัยของลูกโซ่ --- ลูกโซ่ทางกลป้องกันการปิดสวิตช์สายดินในขณะที่สวิตช์โหลดปิดอยู่

สถานการณ์การใช้งาน

● โครงข่ายไฟฟ้าในชนบทและเขตเมือง

● สิ่งอำนวยความสะดวกทางอุตสาหกรรม---โรงงาน แหล่งเหมืองแร่ โรงงานปูนซีเมนต์ (พร้อมระบบป้องกันฝุ่น)

● อาคารพาณิชย์---ห้างสรรพสินค้า อาคารสำนักงาน โรงแรม

● สถานีย่อยขนาดเล็กถึงขนาดกลาง --- โหนดการกระจาย 6kV-24kV

● พลังงานทดแทน---พลังน้ำขนาดเล็ก ชีวมวล และพลังงานแสงอาทิตย์แบบกระจาย (การติดตั้งภายในอาคาร)

● โครงการปรับปรุง --- การเปลี่ยนสวิตช์เกียร์แบบหุ้มฉนวนอากาศที่ล้าสมัยด้วยชุดอุปกรณ์ปิดผนึกที่ทันสมัย

ถามตอบ

คำถามที่ 1: ยูนิตหลักวงแหวนปิดผนึกฉนวนอากาศ HXGN ทำงานอย่างไรในสภาพแวดล้อมที่เต็มไปด้วยฝุ่น เช่น โรงงานซีเมนต์หรือไซโลเมล็ดพืช

ตอบ: ยอดเยี่ยม. ยูนิตหลักวงแหวนปิดผนึกฉนวนอากาศ HXGN มีกล่องหุ้มที่ปิดผนึกอย่างสมบูรณ์ที่ได้รับการจัดอันดับ IP3X เป็นมาตรฐาน (อุปกรณ์เสริม IP4X) ซึ่งหมายความว่าอนุภาคฝุ่นที่มีขนาดใหญ่กว่า 2.5 มม. หรือ 1 มม. ไม่สามารถเข้าไปได้ สิ่งนี้จะช่วยป้องกันการติดตามและการวาบไฟตามที่เห็นทั่วไปในสวิตช์เกียร์ฉนวนอากาศแบบเปิด เราขอแนะนำเวอร์ชัน IP4X สำหรับบริเวณที่มีฝุ่นหนา พร้อมด้วยการทำความสะอาดตู้ภายนอกเป็นระยะ

คำถามที่ 2: ฉนวนกันความร้อนในพื้นที่ชายฝั่งทะเลที่มีความชื้นสูงเชื่อถือได้หรือไม่

ตอบ: ได้ ด้วยการออกแบบที่เหมาะสม ยูนิตหลักแหวนปิดผนึกหุ้มฉนวนอากาศ HXGN ของเราใช้แผงกั้นฉนวนที่ไม่ชอบน้ำและระยะห่างตามผิวฉนวนขยายเป็น 240 มม. (สำหรับ 12kV) และ 360 มม. (สำหรับ 24kV) นอกจากนี้ กล่องหุ้มที่ปิดสนิทยังป้องกันการไหลเวียนของอากาศชื้น และสามารถติดตั้งเครื่องทำความร้อนป้องกันการควบแน่นที่เป็นอุปกรณ์เสริมในช่องเก็บสายเคเบิลได้ เราประสบความสำเร็จในการติดตั้งยูนิตหลายร้อยยูนิตในจังหวัดชายฝั่งทะเลทางใต้ด้วยความชื้นมากกว่า 90% ต่อปี

คำถามที่ 3: ผลิตภัณฑ์นี้เปรียบเทียบกับ RMU ที่หุ้มฉนวน SF6 ได้อย่างไร

ตอบ: SF6 RMU มีขนาดกะทัดรัดและปิดผนึกสนิทมากกว่า แต่ต้องมีการจัดการแก๊สและมีค่าใช้จ่ายล่วงหน้าสูงกว่า ยูนิตหลักแหวนปิดผนึกฉนวนอากาศ HXGN มีขนาดใหญ่กว่า แต่มี:

● ราคาซื้อเริ่มแรกต่ำกว่า (โดยทั่วไปมีการลงทุนเริ่มแรกต่ำกว่าโซลูชันฉนวน SF6 ที่เทียบเคียงได้ ขึ้นอยู่กับการกำหนดค่าและข้อกำหนดของโครงการ)

● ไม่ต้องกังวลเรื่องแก๊สรั่ว

● การตัดการเชื่อมต่อที่มองเห็นได้เพื่อการบำรุงรักษาที่ปลอดภัยยิ่งขึ้น

● การรื้อถอนและการกำจัดง่ายขึ้น

สำหรับลูกค้าที่ให้ความสำคัญกับต้นทุนตลอดอายุการใช้งานต่ำและผลกระทบต่อสิ่งแวดล้อมโดยไม่มีข้อจำกัดด้านพื้นที่มาก HXGN เป็นตัวเลือกที่เหมาะสมที่สุด

คำถามที่ 4: ฟิวส์ใดบ้างที่เข้ากันได้กับ HXGN RMU ของคุณ

ตอบ: ช่องฟิวส์ของเรายอมรับฟิวส์จำกัดกระแสแรงดันสูงมาตรฐาน DIN 43625 หรือ BS 2692 เราสามารถจัดหาฟิวส์ที่ตรงกับข้อกำหนดในการป้องกันหม้อแปลงของคุณได้ (โดยทั่วไปคือ 6.3A ถึง 125A) การทำงานของหมุดยึดฟิวส์จะเชื่อมโยงทางกลไกกับสวิตช์สามตำแหน่งสำหรับการป้องกันข้อผิดพลาดแบบเฟสเดียว

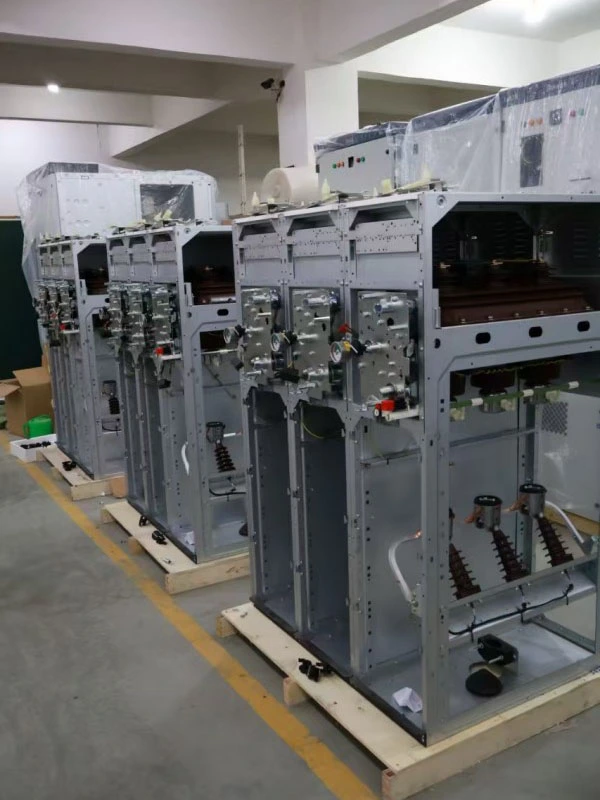

รายละเอียดการผลิต

สิ่งที่แนบมาและการปิดผนึก

ยูนิตหลักแหวนซีลหุ้มฉนวนอากาศ HXGN โดดเด่นด้วยเหล็กรีดเย็นหนา 2.0 มม. หรือโครงสเตนเลสสตีลเสริม เคลือบด้วยผงไฟฟ้าสถิต (ความหนาขั้นต่ำ 80μm, RAL 7035 สีเทาอ่อน) สารเคลือบผ่านการทดสอบการพ่นเกลือเป็นเวลา 500 ชั่วโมง การปิดผนึกทำได้โดยใช้ปะเก็นโฟมโพลียูรีเทนที่ประตูและแผงทั้งหมด รับประกันการป้องกัน IP3X ช่องสายเคเบิลถูกปิดผนึกแยกจากช่องสวิตช์หลักเพื่อป้องกันการแพร่กระจายของส่วนโค้ง

การออกแบบสวิตช์แบ่งโหลด

สวิตช์แบ่งโหลดสามตำแหน่งเป็นแบบใบมีดหมุนพร้อมหน้าสัมผัสชุบเงินทำความสะอาดตัวเอง ห้องดับเพลิงส่วนโค้งใช้หลักการระเบิดด้วยแม่เหล็กรวมกับรางโค้งที่หุ้มฉนวน ทำให้เกิดการหยุดชะงักของกระแสโหลดสูงถึง 630A และการสร้าง/การแตกหักของกระแสการชาร์จของสายเคเบิล (สูงถึง 10A) สวิตช์มีตำแหน่งแบ่งที่มองเห็นได้สองตำแหน่ง (เปิดและต่อสายดิน) และตำแหน่งปิดหนึ่งตำแหน่ง - ทั้งหมดจะระบุไว้อย่างชัดเจนบนแผงเลียนแบบด้านหน้า

หน่วยฟิวส์รวม

สำหรับการป้องกันหม้อแปลง หน่วยหลักแหวนปิดผนึกฉนวนอากาศ HXGN ของเรารวมช่องฟิวส์เข้ากับกลไกการเคลื่อนที่แบบใช้ตัวหยุด เมื่อฟิวส์เฟสหนึ่งทำงาน ตัวหยุดงานจะสั่งงานสวิตช์ตัดโหลดโดยอัตโนมัติเพื่อเปิดทั้งสามเฟส เพื่อป้องกันการทำงานแบบเฟสเดียว ช่องฟิวส์ประสานกับสวิตช์สายดิน - ช่องนี้สามารถเปิดได้เฉพาะเมื่อสวิตช์โหลดเปิดอยู่และสวิตช์สายดินปิดอยู่เท่านั้น

ระบบฉนวน

บัสบาร์และการเชื่อมต่อทั้งหมดหุ้มฉนวนด้วยท่อหดด้วยความร้อน (ชนิดเพิ่มการคืบคลาน) หรือเคลือบผงอิพ็อกซี แผงกั้นเฟสทำจาก DMC (สารประกอบขึ้นรูปแป้ง) หรือ SMC (สารประกอบขึ้นรูปแผ่น) ที่มีความต้านทานส่วนโค้งระดับ 1 ตามมาตรฐาน IEC 60243 ระยะห่างอากาศขั้นต่ำคือ:

● 12kV: 125 มม. ระหว่างเฟส 100 มม. ลงดิน

● 24kV: 220 มม. ระหว่างเฟส 180 มม. ลงดิน

การประกันคุณภาพและการทดสอบ

ยูนิตหลักวงแหวนปิดผนึกฉนวนอากาศ HXGN แต่ละตัวผ่านการทดสอบตามปกติก่อนส่งมอบ:

● การวัดความต้านทานวงจรหลัก (ไมโครโอห์มมิเตอร์)

● แรงดันไฟฟ้าทนความถี่กำลัง (42kV/1 นาทีสำหรับ 12kV, 65kV/1 นาทีสำหรับ 24kV)

● การทดสอบความทนทานต่อแรงดันไฟฟ้าเหนี่ยวนำ

● การทดสอบการทำงานของกลไก (200 รอบสำหรับแต่ละสวิตช์)

● การทดสอบฉนวนวงจรเสริม (2kV/1 นาที)

● การตรวจสอบการป้องกันสิ่งที่แนบมา (การทดสอบโพรบ IP3X หรือ IP4X)

● การวัดการคายประจุบางส่วน (<20pC ที่แรงดันไฟฟ้าพิกัด 1.5×)

ความมุ่งมั่นในการบริการหลังการขาย

ระยะเวลาการรับประกัน: 12 เดือนนับจากวันที่จัดส่ง (ขยายเป็น 24 หรือ 36 เดือนโดยมีสัญญาบริการแบบชำระเงิน)

การสนับสนุนด้านเทคนิค: ให้คำปรึกษาด้านเทคนิคฟรีตลอดอายุการใช้งาน ตอบกลับภายใน 1 ชั่วโมงหลังจากได้รับแจ้ง
